montage chauffage à eau

Bonjour,

Pas d'expérience sur un bateau mais sur ce type de circuit dans un batiment, il est souhaitable de mettre un "Té" de réglage sur le retour d'eau de chaque radiateur.
On met ces Té pour équilibrer les pertes de charge, dans ton exemple il pourrait se faire que le radia en bout de circuit ne chauffe pas car le circuit se fera sur les 2 ou 3 radias précédents (principe de la mécanique des fluides, celle ci est feignante et prend le chemin le plus court et le moins contraignant)
Je mettrai donc des té de réglage sur tous les radias et tu démarres tout ouvert, si celui du fond ne chauffe pas tu réduis le passage sur les autres en réduisant + sur ceux qui sont près de la pompe de circulation.
Si à l'utilisation tu vois que ce n'était pas nécessaire tu te consoleras en te disant que tu pourras en cas de besoin démonter un radia sans tout vidanger.
Gégé

Ceci peut t'intéresser ...
La notice hydronic décrit le montage...

Merci pour tes conseils. Si je remplace les tés de réglage par des vannes à boisseau (entrée et sortie) en réglant la sortie ?

Bonjour, encore quelques interrogations
Dans mon idée première, j'utilise des vannes 3 voies. mais économiquement de simples vannes avec des tés n'est ce pas aussi efficace ?

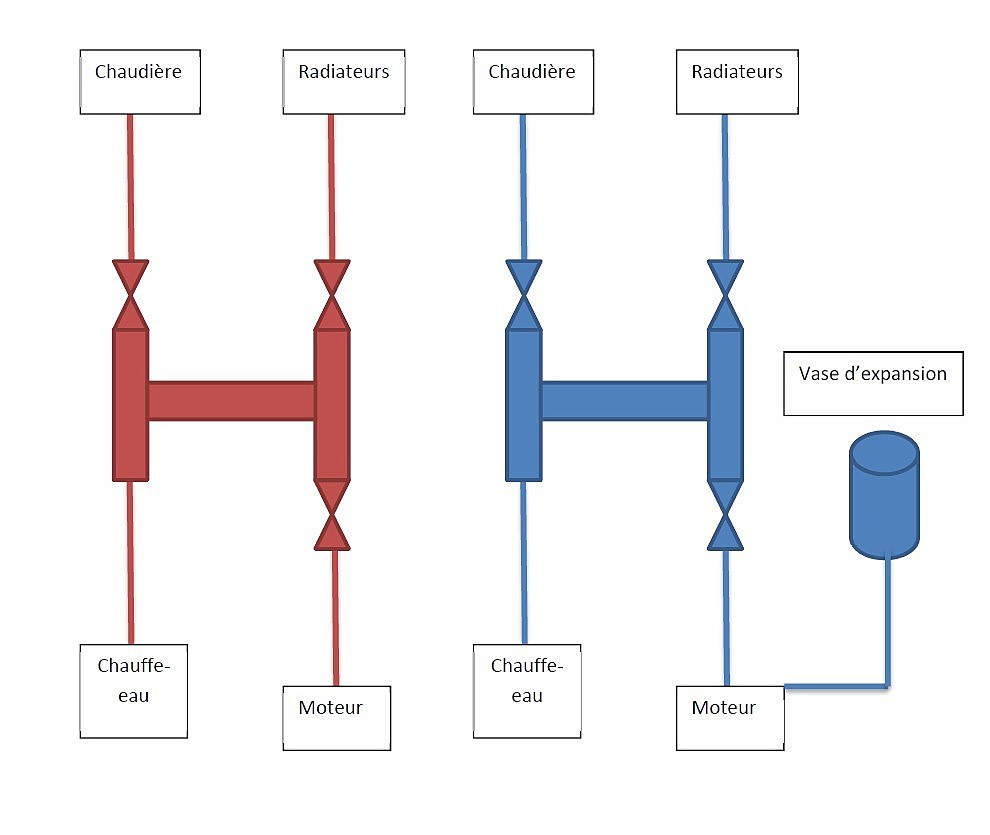

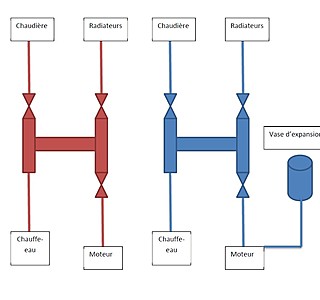

Schéma ci dessous
Autre interrogation : le chauffage dans le cabinet de toilette. J'ai trouvé une installation à base de tuyau de cuivre. Le montage échelle (3 à 4 traverses) ou le simple serpentin. Lequel vous semble le plus efficace et avez vous d'autres idées.
Bien cordialement

Oups pas la bonne 4ème photo.

manque une purge automatique sur "l'eau chaude" du dernier radiateur
