Problème affichage cible AIS sur OpenCPN

J’aimerai brancher les cibles AIS sur mon ordinateur depuis mon transpondeur Digital Yacht AIT 2500 Class B+ sur OpenCPN
J’ai acheté un adaptateur USB 0183 trois couleurs jaune-orange-noir
Sur OpenCpn j’ai créé une connexion Type = Série Direction =Entrée/Sortie Protocole *NM0183 *Port 7 Vitesse 4800 Baud
*Fils Transpondeur *
Rouge /Noir = Alimentation
Fils Blanc/Bleu = interrupteur
Orange/Brun =
Turquoise/Gris =
Rose/Violet =
Jaune/Vert =
Je n’arrive pas à me connecter à OpenCpn j'en perd mon latin
Avez-vous une idée des couleurs que je dois brancher sur mon adaptateur USB (jaune-orange-noir) et la paire de couleurs du transpondeur
Par avance merci

Roger

#OpenCPN#ais#transpondeur

rogers

20 nov. 2024

Tous
Non lu

Bonsoir la vitesse en baud n'est pas la bonne. ... matelot@1810520 nov. 2024

Effectivement, il faut utiliser 38400 bauds, ce... kivoila20 nov. 2024

Photo 1 couleur de adaptateur USB a trois fils ... rogers21 nov. 2024

et dire que les connexions sont décrites dès la... Lady_C20 nov. 2024

Bonjour le plus sûr est de prendre un Digital... courtox5621 nov. 2024

J'ai trouvé la solution tout fonctionne parfait... rogers21 nov. 2024

Et donc ? kivoila21 nov. 2024

Fils sortant du transpondeur AIS 2500 Classe B+... rogers22 nov. 2024

avoues que tu as été aidé :-) Lady_C22 nov. 2024

matelot@18105

20 nov. 2024

Bonsoir la vitesse en baud n'est pas la bonne.
Essaies 38400.

Répondre

kivoila

20 nov. 202420 nov. 2024

Effectivement, il faut utiliser 38400 bauds, ce qui est fourni par la paire orange/brun à la sortie de l'AIS.
A connecter où ? On n'en sait rien car il faudrait le détail des couleurs du câblage de ton adaptateur série. C'est quelle référence de matos ?
Sur l'adaptateur, C'est bizarre, d'habitude on se branche sur une prise, donc on parle de numéros plutôt que de couleurs

Répondre

rogers

21 nov. 202421 nov. 2024

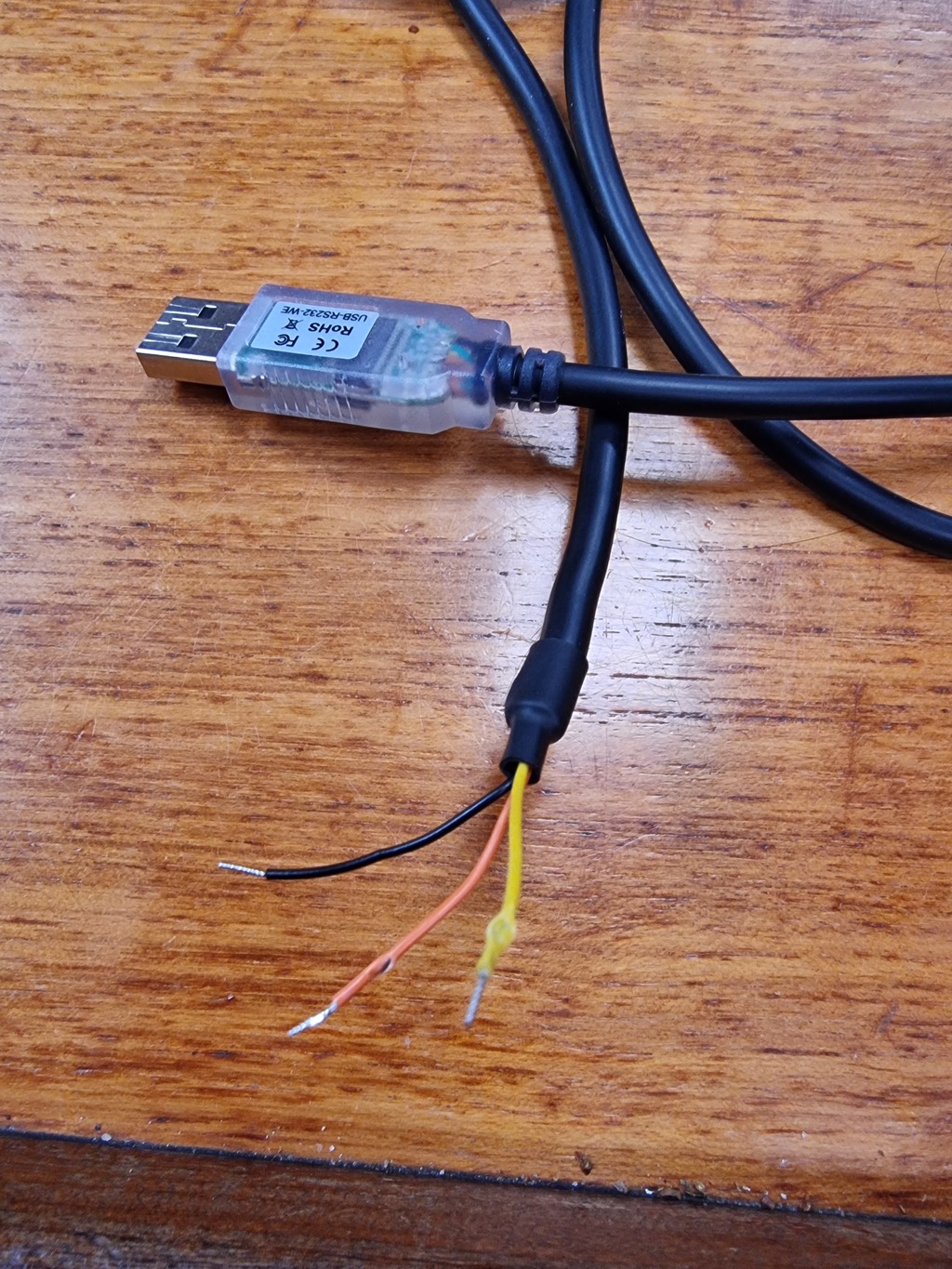

Photo 1 couleur de adaptateur USB a trois fils jaune-orange-noir

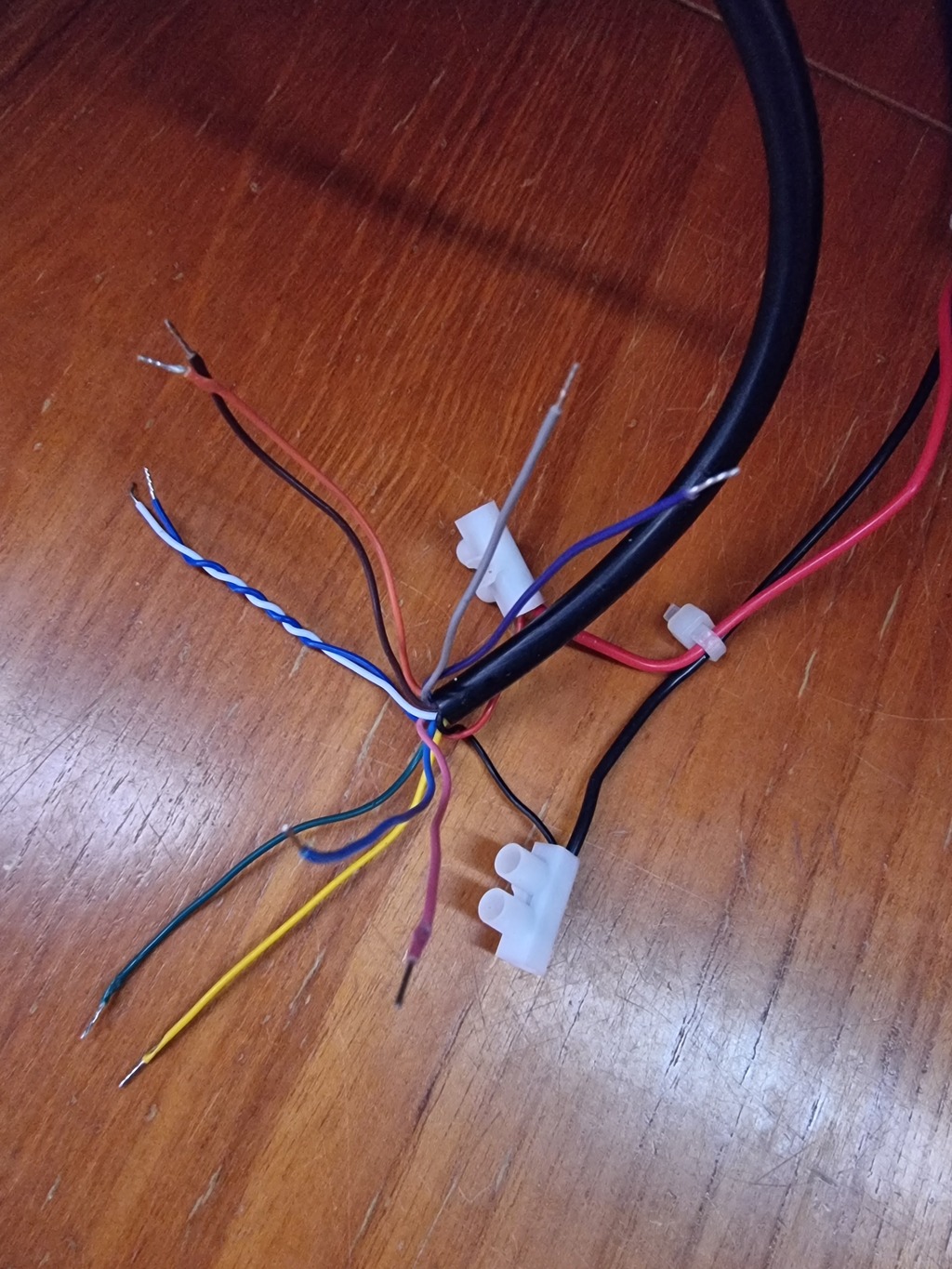

Photo 2 sortie des fils du transpondeur
Manuel installation ici j'ai télécharger les 3 ou c'est marqué NMEA0183, USB
fonctionne pas

roger

Répondre

Lady_C

20 nov. 2024

et dire que les connexions sont décrites dès la page 4 du manuel d'installation de ce transpondeur :-(

digitalyacht.fr[...]it2500/

Répondre

courtox56

21 nov. 202421 nov. 2024

Bonjour
le plus sûr est de prendre un Digital Yacht NavLink2 pour envoyer en WiFi toutes les données NMEA2000 sur les applications et logiciels de navigation.

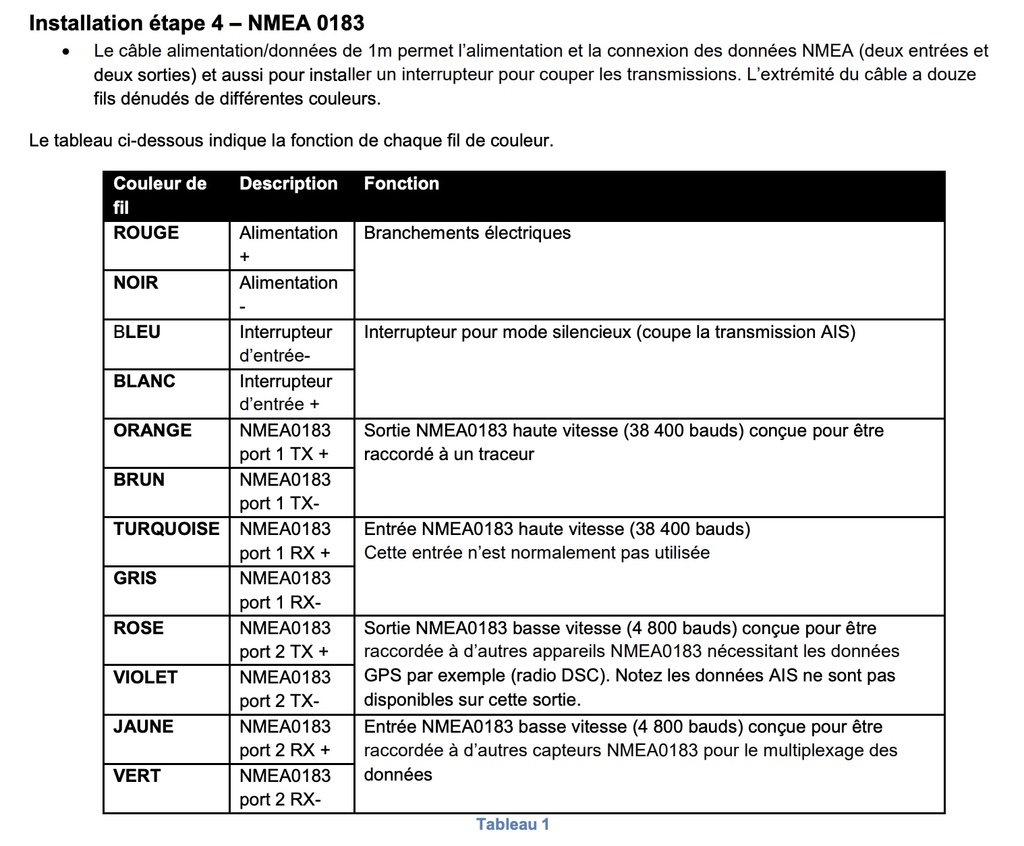

Sinon pour les bricolages en NMEA 0183 il faut lire le tableau en pièce jointe.
L'adaptateur USB fourni est à problèmes potentiels car il n'est pas isolé donc des surtensions sur ton 12 volts, peuvent détruire des trucs et des machins.

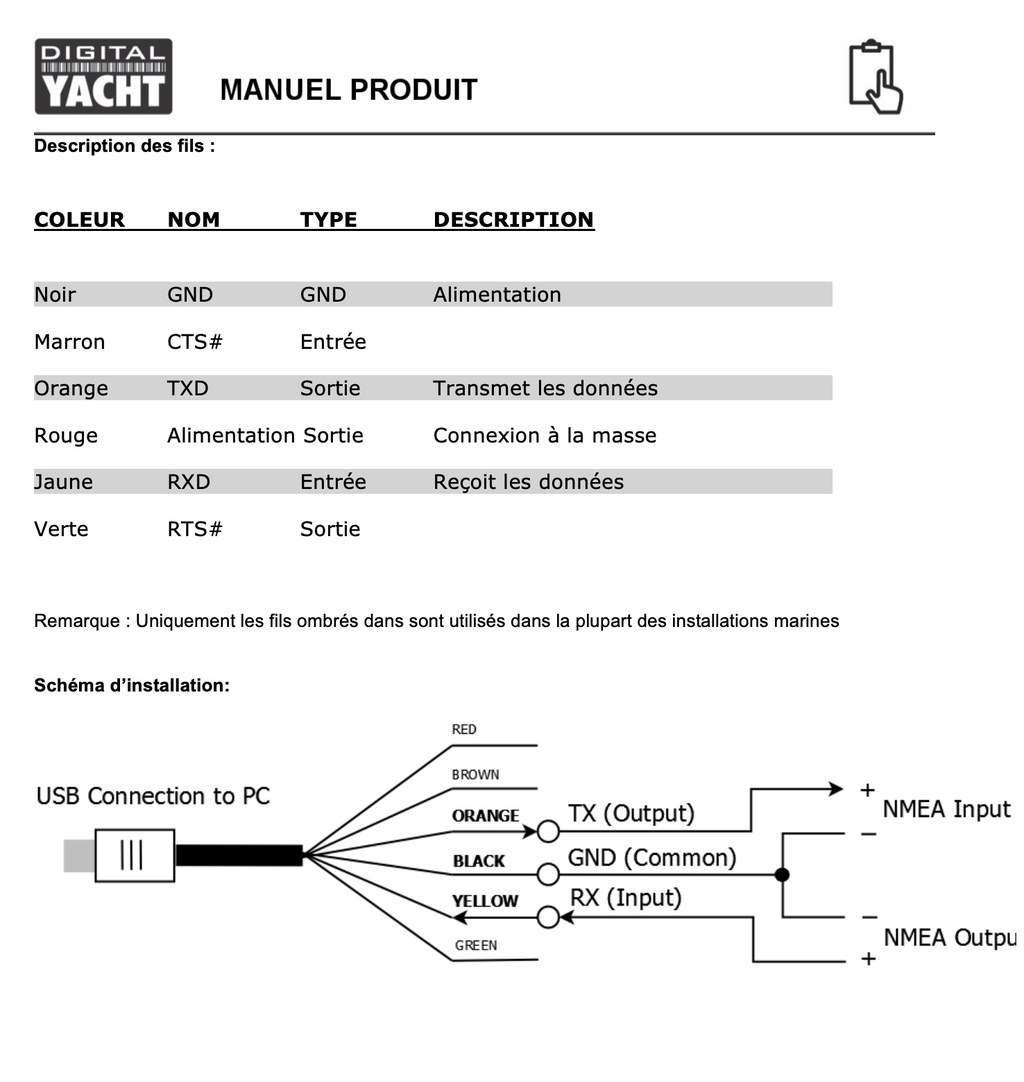

1. Introduction
Toutes nos félicitations pour l’achat de l’adaptateur NMEA-USB. Il est recommandé que votre câble soit installé par un professionnel. Nous vous recommandons de lire ce manuel d’installation.
2. Avant de commencer
Ce câble est conçu pour se connecter aux ports NMEA 0183 ou RS232 vers un PC/Mac via un port USB. Ce câble ne fournit aucune isolation.
Le câble à un circuit intégré permettant d’être reconnu en tant que périphérique USB quand il sera branché à un PC/Mac.
Il est important d’installer les pilotes avant de connecter le câble
