voyant de charge alternateur

Le courant d’excitation passant par la LED sera peut être insuffisant pour exciter l’alternateur.
Si c'est le cas, mettre en parallèle de la LED une résistance de 30 à 150 Ohms en fonction de la puissance de la lampe du témoin de charge.

Il est bien possible que je me trompe.

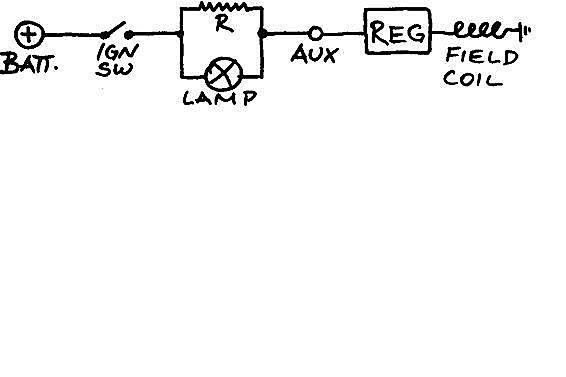

Je pars d'un circuit classique (image 1) avec une lampe classique et une résistance en //

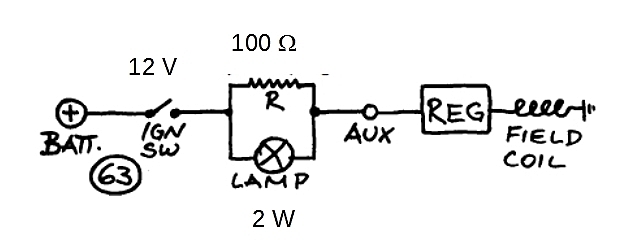

Avec les données de la figure 1, le courant d'excitation vaudra environ 0,29 A.
Détails
Ilampe = Wlampe/U = 2/12
Rlampe = U/Ilampe = 12 / (1/6) = 12 x 6 = 72 ohms
Donc la resistance équivalente Req du circuit est 1/Req = 1/R + 1/Rlamp
1/Req = 1/100 + 1/72 = 0,024; Req = 41,9 donc le courant d'excitation vaudra
I (= U / R) = 12 / 41,9 = 0,29 A
OK ?
Je veux maintenant calculer un courant d'excitation identique avec une led en série + une résistance à la place de la lampe (image 2, avec les caractéristiques de la led
D'après
fantaisyland.fr[...]nce.php
la résistance à monter devant la led vaut 490 ohms
Je ne sais pas calculer la résistance totale de cette branche, et donc le résistance de l'autre branche pour avoir toujours une excitation de 0,29 A
Peux-tu m'aider ?

PS A la louche, la résistance de la branche avec led fait au moins 490 ohms, d'où ma remarque dans le premier message...
Donc pour avoir la même excitation, il faudra une résistance un peu plus faible que 100 ohms sur la branche du haut, de l'ordre de 44 ohms

Pytheas a bien sur raison !
Ne pas tenir compte de mon ânerie précédente.
Merci, Pytheas, de l'avoir rapidement corrigé.

Bon, je réponds à ma propre question. A la réflexion, la réponse est évidente. Le courant dans la branche contenant la led est négligeable, 0,02 A. Donc le courant nécessaire à l'excitation doit passer par la branche du haut. Il faut donc redimensionner cette résistance.
Conséquence pratique: remplacer simplement la lampe de quelques W par une led (et sa résistance associée) risque de ne pas fonctionner. Il faut également changer la résistance de l'autre branche pour conserver le même courant d'excitation. Dans l'exemple du haut, il faut changer la résistance de 100 ohms par une résistance de R = 12 / (0,29 - 0,02) = 44 ohms pour conserver un courant d'excitation de 0,29 A.
La led (et sa résistance associée) aura pour simple fonction d'indiquer la mise sous tension du circuit, mais ne participera plus à la transmission du courant d'excitation nécessaire.
PS La résistance propre de la led est simplement Vled / Iled = 2,2 / 0,02 = 110 ohms
La branche de la led à donc une résistance totale de 490 + 110 ohms = 600 ohms. Il passe bien I = U/R = 12 / 600 = 0,02 A dans cette branche.

Donc cela ne sert à rien de s'embêter avec une diode pour un truc qui reste allumé quelques secondes.

Et prendre une résistance de puissance pour éviter qu'elle ne brûle trop rapidement.
Montage un peu hasardeux mais qui peut être fonctionnel si bien calculé.

:reflechi: pourquoi s'eméter avec une led, une simple ampoule fait le travail et indique si l'alterno charge ou pas, ce qui est le but principal de cette ampoule
led + résistance, des connexions en plus, aucun intérêt
JL.C

Merci à tous
Le problème rencontré est que chez AD ou autres ,Norauto, internet, etc, je ne trouve pas de petits voyants avec une douille en ba9s pour mettre une lampe 12 volts.,des voyants à LED partout .Je n'ai pas assez de place sur mon tableau pour mettre autre chose. Je vais donc essayer avec une résistance de 100 ohms en parallèle. Bonne fin de week-end

merci beaucoup pour tout

Bonne soirée
