Volvo Penta: couple de serrage sur connecteur Banjo

Bonjour, je fais appel aux propriétaires mecano de MD20XX.

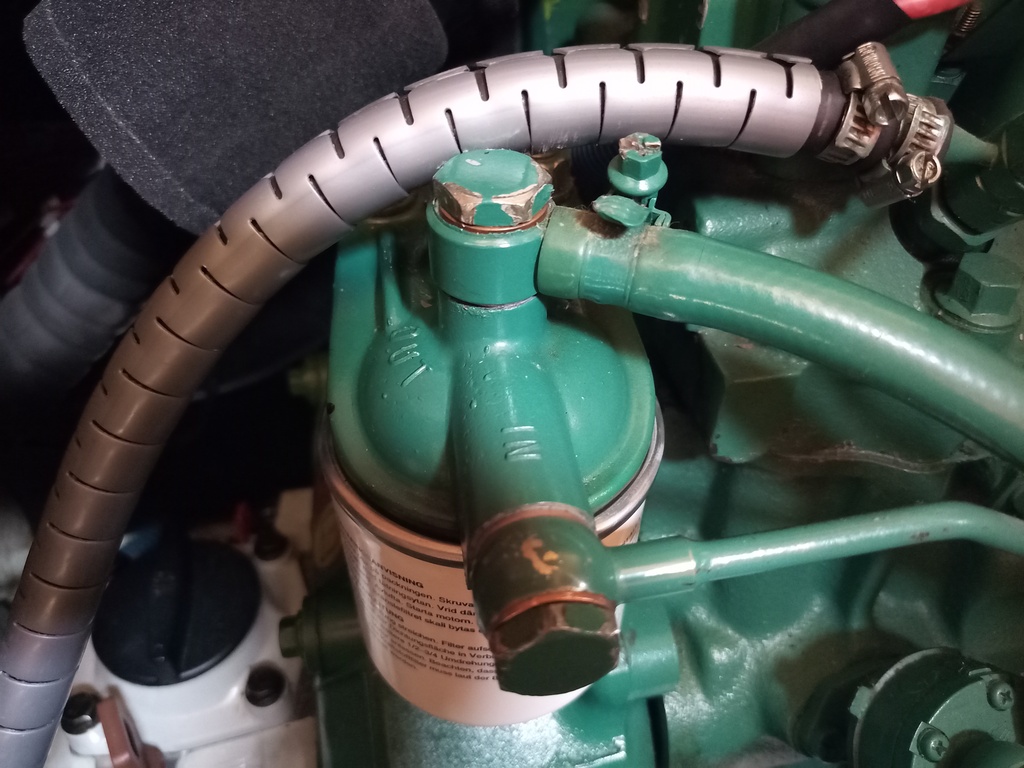

Je souhaiterais savoir si un couple de serrage est préconisé sur les connecteurs Banjo qui raccordent les tuyaux gasoil sur le filtre moteur (Clé de 19) et sur la pompe d'alimentation (clé de 14).
Repère 5,16,& 4 sur l'éclaté du système d'alimentation.
J'ai le manuel d'atelier du MD2040, mais je n'ai rien trouvé à ce sujet. J'ai serré à 25Nm, pas de fuite mais qu'en sera-t-il après quelques heures moteur.
Merci par avance.

L'équipage
#moteur
MD2040B Système d'alimentation.pdf
AliothAlioth
23 juin 2023
Lady_CLady_C
23 juin 2023

c'est une valeur de serrage qu'on trouve pour les écrous de vidange d'huile avec joint cuivre écrasable en mécanique automobile.

qu'en sera t'il après quelques heures moteurs ? on vérifie :-)

fritz the catfritz the cat
23 juin 2023

un chouia mais pas plus ...

matelot@19001matelot@19001
23 juin 2023

Juste avant que ça casse.

robertoroberto
23 juin 2023

Ici au milieu de la page
www.hoseandfittings.com[...]torque/

sirocccosiroccco
23 juin 2023

Sur ce genre de joint avant la repose je les récuits.
Je les chauffe au briquet ou sur le réchaud en les tenant au bout d un tournevis
Er je les laisse refroidir à l'air libre.
Ce qui évite au remontage de devoir serrer comme une brute pour arrêter les fuites

kivoila:Ca fait quoi de les "recuire" ?·le 23 juin 2023 20:53
Lady_C:ce sont des joints cuivre creux à usage unique qui s'écrasent au serrage, non ?·le 23 juin 2023 21:09
Louarn:Ça ne doit pas être systématique J ai démonté remonté mes injecteurs après tarage, les joints livrés n étaient pas creux·le 25 juin 2023 20:40
Pascoq:Le recuit: Comme dans le message de KivoLai: tu chauffes le joint (le briquet c'est peut être un peu trop doux) jusqu'au rouge, mais après tu ne laisse pas refroidir à l'air libre : tu le trempes dans l'eau froide, ça change un peu la structure du métal qui devient plus malléable et va s'adapter un peu mieux aux différents états de surfaces des plans à étanchéifier, donc moins de possibilités de fuite: CQFD·le 25 juin 2023 21:06
Lady_C:@louarn là, ce ne sont pas des injecteurs·le 25 juin 2023 23:01
Ajouter un commentairePublier
AliothAlioth
25 juin 2023

Merci Roberto, d'après le tableau, pour un filetage de 14, il faut que je serre à 55Nm avec des rondelles cuivre. Je suis loin du compte avec mes 25Nm.!!!
