Volvo 2002

Bonjour à tous.
Ma dernière visite sur le sîte, concernait un problème sur un RC 16D, voilà, c'est fini, plus de moteur, plus de problèmes...avec celui là!
Je viens d'aquérir un Volvo série 2000, le 2002 de 18 cv, celui là me parle déjà beaucoup mieux, mais voilà, le faisceau, enfin le boitier de démarrage n'anonce rien, pas de voyant allumé, il n'y à que le démarrage qui fonctionne.
Je fait appel à un pédagogue, car je n'y connais pas grand chose en électricité.
Peut être une photo des branchements derrière le boitier me suffirait, avec le branchement de qui va oû et pourquoi?
Merci. Roger.

L'équipage
gk29gk29
04 mai 2019
outremeroutremer
04 mai 201916 juin 2020

Consulter la doc jointe.

volvo_penta_2002_owner.pdf
Répondre
MamitaMamita
04 mai 201916 juin 2020

Salut GK29,

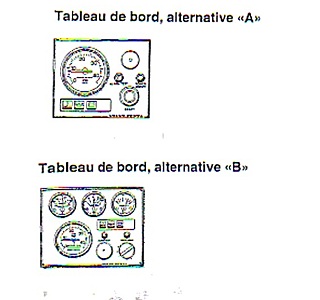

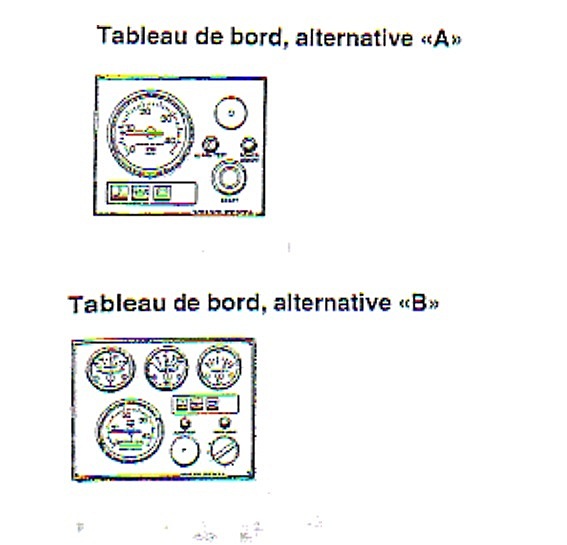

Quel tableau de bord as tu sur ton Volvo 2002 ?
Mamita

Répondre
gk29gk29
04 mai 2019

Pour répondre à Mamita, il s'agit de l'alternative A, sans le compte tours.
Merci à Outremer, j'ai déjà la doc. en fait j'ai commencé par ça, mais ça ne me parle pas beaucoup, désolé.

Répondre
outremeroutremer
04 mai 201916 juin 2020

idem

MANUEL_ATELIER_VOLVO_2003__2_.pdf
Répondre
MamitaMamita
04 mai 201916 juin 2020

Re,
Meme avec le plan des schémas électriques donné par Outremer ?

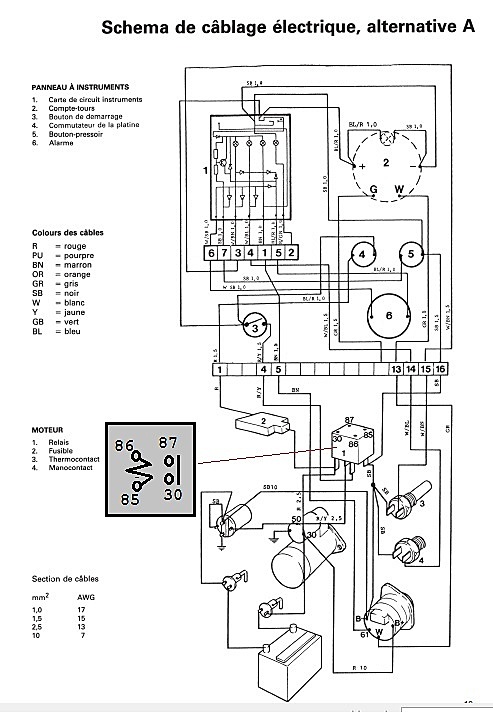

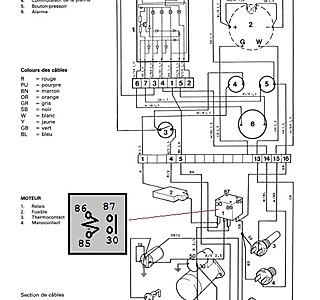

Ci-joint un condensé : le compte tours est en pointillé et donc absent pour toi.
Fais bien attention au relais , et au fusible!
Mamita

Répondre
JRGJRG
04 mai 2019

Regarder sur la boite a fusible sur le haut du moteur a gauche en le regardant ( Boite transparente avec 4 fiches cote a cote.
Ce sont 4 fusibles. 1 par contact.
Déplacer le fils sur celui d'a coté.
sans doute est il HS.

Répondre
JRGJRG
04 mai 2019

la boite a fusibles ref 2 sur les plans ci dessus

Répondre
duf2800duf2800
05 mai 2019

Bonjour;
si demarrage fonctionne pas de souciis au boitier de fusible sur le moteur
mais verifier la connection du faisceau moteur -tableau sur le moteur(juste derriere le boitier de fusible ) point assez sensible se défait assez facilement par les vibrations (au moins a mon bord)
en tout etat de cause chercher en premier du cote des connextions (alimentation + et-- du tableau par exemple)
bon courage
alain

Répondre
