Voltmètre

Ce que tu nous montres n'est pas un voltmètre mais un ampèremètre.

Autant pour moi sur la dénomination j'aimerais bien que ça fonctionne quelqu'un peut-il me dire comment cela se branche t-il merci

Merci Alain je vais regarder tout ça

si il a un shunt mais à l'intérieur ,le cadran est un galvanomètre branché en // dessus qui mesure la différence de potentiel à ses bornes .
les fils qui arrivent dessus doivent être conséquents
avec ce montage on ne mesure qu'un groupe de batteries ,si on veut tout savoir il faut le faire sur le - commun .
alain

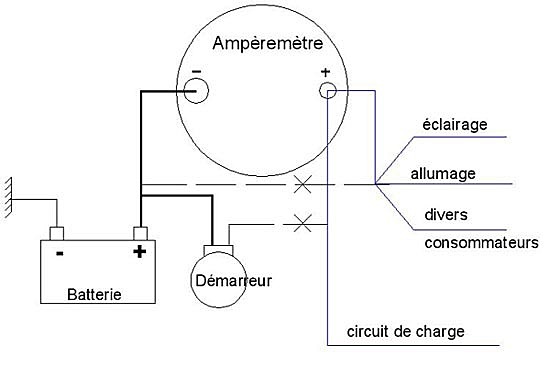

Exact penjo, tu auras le débit de l'alternateur , et comme ton ampèremètre est à zéro central , tu auras aussi le débit de ta consommation à condition de le brancher comme sur le schéma . Ces appareils ne sont pas très sensibles pour les petits courants,
Mais tu peux le brancher en direct de l'alternateur à la batterie pour n'avoir que le débit de lcelui-ci . Le câblage devra être fonction de l'ampérage de ton alternateur

:reflechi:
