VHF fixe - extrémité de cable coaxial trop rigide.....:-(

Bonjour à tous,
Je remplace ma VHF et en profite pour la changer d'endroit, la nouvelle est une Navicom.

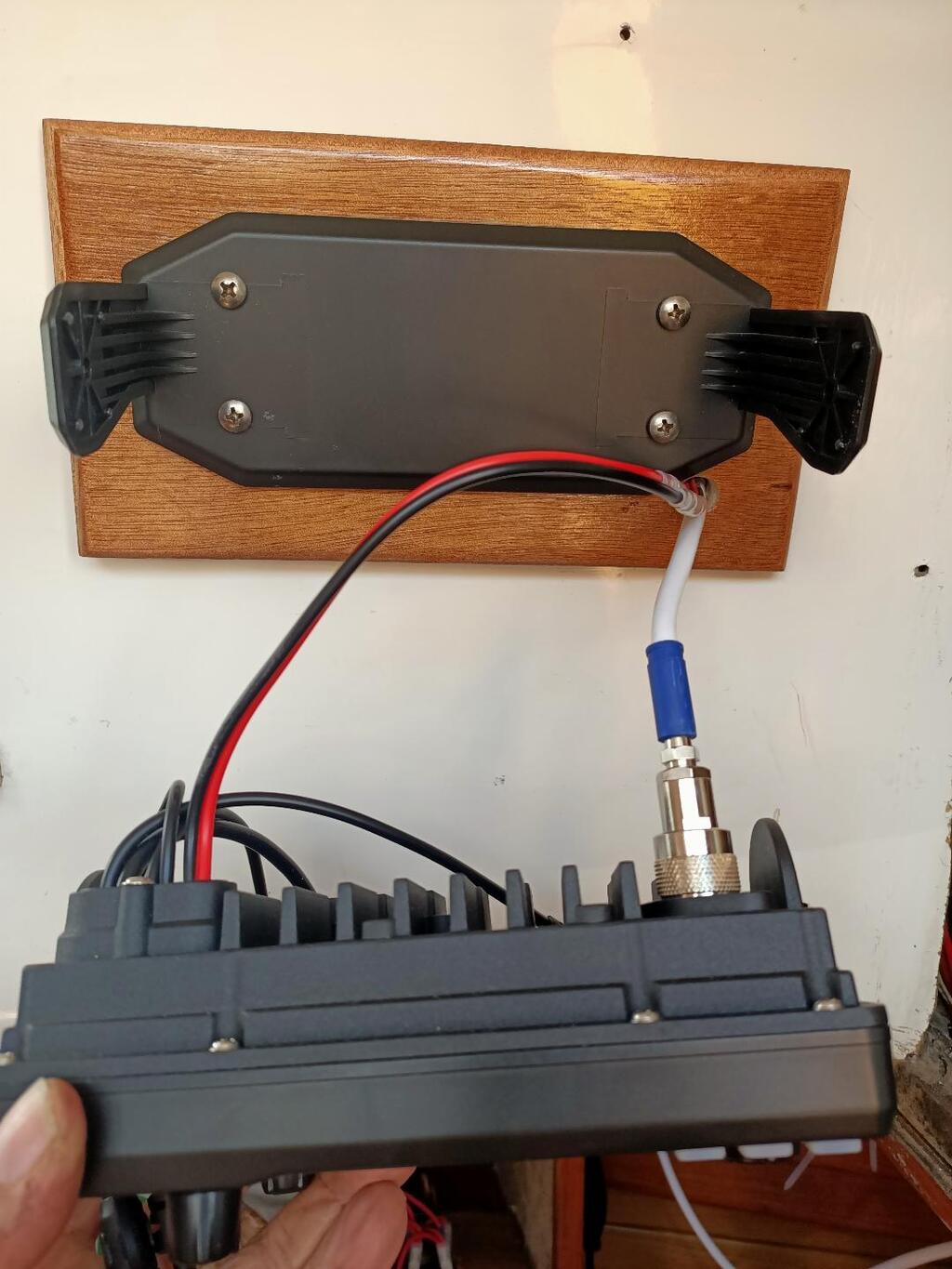

La précédente avait sa "prise" du cable coaxial d'antenne en dessous de la VHF, celle-ci par contre la prise se trouve à l'arrière de la VHF (voir photo en annexe).

Le souci est qu'entre la le connecteur inox et l'extrémité du cable coaxial j'ai 6 cm d'une rigidité total, donc je ne peux tout simplement pas placer la VHF sur sa fixation murale dans l'état (le truc noir sur la photo).

Si je pouvais trouver un connecteur cable VHF mâle/mâle coudé le problème serait résolu mais cet accessoire ne semble pas si facile à trouver.
Avez-vous déjà rencontré ce type de problème ?
Merci d'avance pour tout retour.
Pierre

L'équipage
#Radio#VHF
Pierre3Pierre3
21 juin 2023
a_guya_guy
21 juin 202321 juin 2023

il existe des connecteurs coudés ;=) à ressouder ce qui serai mieux ! sinon il y a ça :

www.folienumerique.fr[...]lle.htm

pas en stock mais ça existe

www.amazon.fr[...]0SZ66P0

Pierre3:Oui, tout un vocabulaire à apprendre, le tout c'est de trouver les termes exacts pour la recherche sur Google....·le 21 juin 2023 14:13
a_guy:FME male coudé pl256 ou FME male coudé UHF·le 21 juin 2023 14:19
a_guy:tien 12 € 50 plus une bière ;=)www.sap-funktechnik.de[...]nfo.php ·le 21 juin 2023 14:18
a_guy:www.sap-funktechnik.de[...]nfo.php ·le 21 juin 2023 14:21
Pierre3:Bingo !!!!!!!!!!!!!!!! :-) MERCI !!·le 21 juin 2023 14:22
Pierre3:Oui, Sap-funktektenik.de s'obstine a ne vouloir livrer qu'en Allemagne on dirait, peut-être amazon.de ? j'investigue....·le 21 juin 2023 14:44
Sapha Pani:Ici: dxavenue.com[...]de.html ·le 21 juin 2023 14:51
Ajouter un commentairePublier
Pierre3Pierre3
21 juin 2023

J'avance....le connecteur métal, sa partie "côté radio" est appellée connecteur rapide "PL-259", reste partie mâle côté cable coaxial, le nom exact. YSX-8897456 peut-être ? .....Je plaisante.

a_guy:non la serie YS est un connecteur fibre optique !!! ;=D la version en X est un étanche le numero 8897456 correspond à la couleur vert en nitrile et silicon ;=D ;=D !!!a.guy·le 21 juin 2023 14:29
a_guy:sinon en plus sérieux le petit coté s appelle fme et comme ton câble à un connecteur femelle il lui faut un mâle ! oui en électricité il n'y à pas de mélange des genres ! ·le 21 juin 2023 14:32
Pierre3:OK merci beaucoup, c'est presque une fusée au niveau complexité un bateau....;-)·le 21 juin 2023 14:34
Ajouter un commentairePublier
Lady_CLady_C
21 juin 202321 juin 2023

PL259 en connecteur mâle

SO239 en connecteur femelle

pourquoi faire simple quand on peut faire compliqué :-)

autre solution : faire un trou dans le support pour faire correspondre

zitoun69zitoun69
21 juin 2023

Pourquoi pas, tout simplement, percer un trou dans ton support noir à un diamètre juste supérieur à celui de ton connecteur inox ?

Pierre3:J'y ai pensé mais il faut quand même un trou de 10mm et l'axe de la fiche du coaxial de la radio est pile dans celui de la visse de fixation du support. Il faut vraiment que ça soit pile dans l'axe car le tout est supper rigide.·le 21 juin 2023 14:44
Joesail:Et deplacer le,support pour etre dans l'axe ...:(·le 21 juin 2023 14:49
Lady_C:@joesail : évidemment :-)·le 21 juin 2023 14:54
Ajouter un commentairePublier
Pierre3Pierre3
22 juin 2023

Bon pour ceux que ça intéresse la solution locale (chantier) à mon problème est "simplement" un raccord coudé UG-646, ou "mâle-femelle pou connecteur PL-259".
Ref. 41213 dans le catalogue Uship....

a_guy:autre solution facile monter ton support à l’horizontale ! ·le 22 juin 2023 14:52
Pierre3:oui c'est vrais, mais j'aime bien la place que je lui ai trouvé.·le 22 juin 2023 15:01
Ajouter un commentairePublier
