Varangue fêlée

Bonjour,
question simple s'adressant aux amateurs et pro (si il y en a):

Sur un Jeanneau Rush, que pensez vous de ça:

L'équipage
20 fév. 2017
20 fév. 2017

ben oui, y'a bobo !

20 fév. 2017

y'en a d'autres?

20 fév. 2017

D'autre ? Varangues cassées ?
Nan c'est la seule mais c'est déja pas mal ^^

20 fév. 2017

En fait la question c'est est-ce que ce bateau est voué à la destruction (voilier ancien avec pas mal de rénovation à prévoir) ou est-ce que je peux entreprendre de réparer ça moi même pour le sauver ? J'entends par réparer, changer la varangue proprement.

Un chiffrage a déjà été fait par un chantier qui demande 800€ pour une "simple" re-stratification ce que je trouve quand même très limite mais n'étant pas un spécialiste, c'est la raison pour laquelle j'en parle avec vous.

Merci.

21 fév. 2017

Classique sur ce type de construction (Jeanneau - année '80)
La coque n'est déjà pas un modèle de rigidité à la base. Par contre l'échantillonnage est fait "à l'ancienne". Donc c'est très épais.
Par contre, le CP qui fait l'âme de cette varangue est très probablement complètement pourri par l'eau qui traîne toujours dans les fonds de ce genre de construction (surtout si une des plus basses). Il a donc suffit d'un choc ou d'une manipulation un peu violente pour que ça casse.
Si l'ensemble du bateau n'est pas complètement cassé et que les fonds, sondés au petit marteau à l'intérieur et à l'extérieur, ne "sonnent pas creux", ce n'est a priori pas dramatique. C'est le genre de construction capable d'encaisser ça et d'être réparée.

attention toutefois que les autres varangues sont peut être dans un état proche. Pour en être sûr, fait 1 ou 2 trous de 8 ou 10 sur le dessus et assye d'y enfoncer quelque chose (un tournevis p. ex). Si la varangue a la consistance du beurre, elle est pourrie.
Sans faire trop de frais ni de chichis, ça se répare très facilement en une bonne journée de bon bricoleur et avec quelques dizaines d'euros de matériaux. (Il y a des kilomètres des fils écrits sur le sujet dans ce forum). Il faut de toute manière oter la varangue cassée à la meuleuse et au ciseau à bois.
S'il y a plusieurs varangues à faire, on en fait une à la fois et on laisse le temps à la résine de prendre à coeur. L'autre solution pour tout refaire à neuf, c'est démater, déquiller, mettre dans un ber de conformation et refaire toutes les varangues. Mais, économiquement, le bateau ne vaut alors plus le coût des travaux.

20 fév. 2017

Y'a bobo... mais cela se répare !
@ Cuby : si tu est déjà propriétaire du bateau, j'espère que tu es bricoleur et que tu as un peu de temps pour faire la réparation toi même... ou que tu es bien assuré.
.
Si tu n'es pas encore encore propriétaire de ce futur très joli bateau,
je t'invites à te poser les questions suivantes :
.
- Prix du canot (aprés négociation sans état d'âme) + Prix de la réparation par un chantier <=> prix d'un canot équivalent supposé "sain" (toute choses égale par ailleurs : moteur, voiles, menuiseries intérieures, équipement...) ?
.
- Es tu assez bricoleur et as-tu du temps pour faire le boulot toi même
( pas trés compliqué, ça s'apprend, mais il faut quand même compter 2 mois temps ± 1 mois, l'été a 1 personne...) ?
.
Le canot vau t’il le coup : voiles neuves, moteur neuf, boiserie intérieures propres, mat bien droit avec gréement relâché, ...etc. ?
.
La structure, c'est pas trés grave... ça se répare... le reste ça coute très cher en temps et/ou en argent
.
Sinon, le Rush est un super cannot' !

20 fév. 2017

Re-strater une varangue...
Tu as la réponse : le chantier estime que le bateau ne vaut pas le coup de faire une réparation sérieuse
... à moins qu'il soit en relation avec le vendeur du bateau
.
Le bateau est ou ?

20 fév. 2017

tu a raison cuby , restrater c’est juste pour l'esthétique avec peu de résistance mécanique,il faut mettre deux fer plat (ou fer u plus solide) de chaque côté,percé a travers la varangue pour les relier avec des boulons de 8 mini selon l’épaisseur dispo,une bonne couche de peinture. bonne réparation mais bateau invendable.
sinon,les règles de l’art impose de destrater toute la varangue sur toute sa longueur et remettre une neuve et restrater,mais cela ne coûte pas 800 €

20 fév. 201716 juin 2020

Bonjour Cuby

Si cela peux te permettre de voir plus clair.
Il y a un bois sous la stratification.

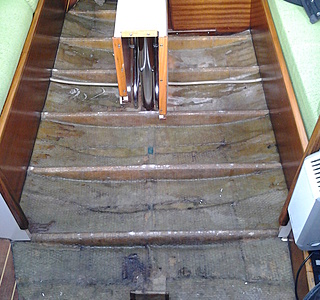

Sur ta première photo, sauf erreur tu peux apercevoir une déformation de la varangue avant le pied de table voir peut être aussi le fond.
Il y a aussi corrosion sur certain boulons de quille.

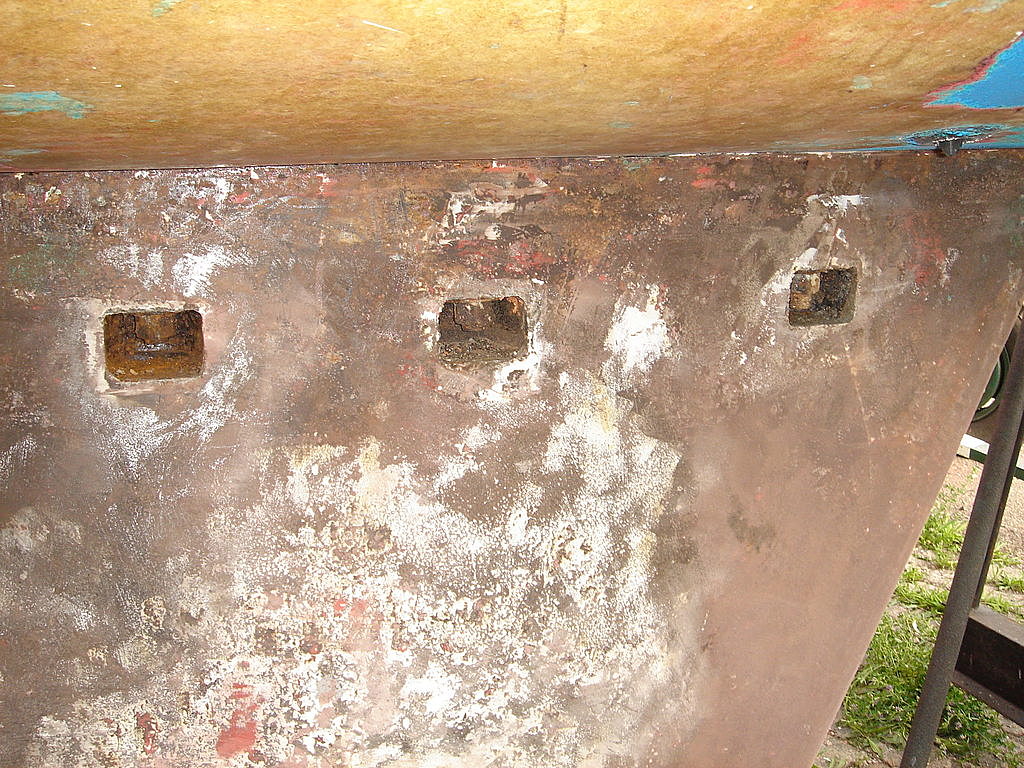

Pour le changement de boulon il y a des fenêtre dans la quille voir photo

Le Moko

20 fév. 2017

c'est quoi le tube ? épontille de mât, support de table ?

20 fév. 201720 fév. 2017

Bonjour Bill

C 'est le support de table.
Mais tu as juste avant la cloison une épontille en tube inox.

Le Moko

20 fév. 2017

@cuby,
c'est réparable mais c'est quasi que de la MO, donc forcément cher dans un chantier, j'ai refait des varangues qui avaient morflé probablement dans un talonnage, et les fonds de mon canot qui avaient pourri autour d'un boulon de quille, bon faut avoir fait un peu de strat avant quand même ou être bien guidé ...

20 fév. 2017

Je vais te répondre franchement
J'ai un budget au raz des pâquerettes autour des 5000€.
Le projet est simple:
Trouver un voilier dans ces tailles (8.50-9.50) en vue de me perfectionner à la voile. C'est dans le cadre d'un achat en copro avec un membre de ma famille. On est tout les deux bricoleurs (un peu beaucoup) sauf qu'on est tout les deux néophytes en construction nautique. On apprend en tout cas :langue2:

Bref je ne vais pas t'expliquer qu'on commence à savoir ce qu'est un voilier à 5000€... c'est une poubelle. :-/ Les travaux à prévoir sont tout le temps les mêmes quelques fois avec des surprises en plus etc. Tu te doutes bien qu'à ce prix il va falloir y mettre les mains et c'est ce qu'on cherche mais en faisant gaffe où on va.

Ce Rush, il est pas cher et c'est une histoire un peu particulière, c'est pour cette raison qu'on se demande si réparer cette varangue serait peut être valable. Passons, je réponds à tes questions:

  • Prix du canot (aprés négociation sans état d'âme) + Prix de la réparation par un chantier (800e de réparation)
    -> reste largement inférieur à un Rush "supposé" sain qui nécessitera quand même des travaux. Un Rush "sans" travaux (je veux bien voir) c'est 10-15000 balles.

  • Es-tu assez bricoleur et as-tu du temps pour faire le boulot toi même
    ( pas trés compliqué, ça s'apprend, mais il faut quand même compter 2 mois temps ± 1 mois, l'été a 1 personne...) ?
    -> Bricoleur oui, sauf que j'y connais que dalle en polyester. Bon, j'ai bien compris le truc dans les grandes lignes mais je n'en ai jamais fait. C'est pas quelque chose qui m’inquiète vraiment d'autant que je connais du monde qui maitrise ce matériau.
    Du temps, j'en ai moins que le copropriétaire qui approche à grand pas de la retraite. Mais bon à 2 (ou plus) ya moyen d'abattre du boulot.

  • Le canot vaut-il le coup : voiles neuves, moteur neuf, boiserie intérieures propres, mat bien droit avec gréement relâché, ...etc. ?
    -> Bien sûr que non, rien n'est neuf (c'est pas ce qu'on cherche) mais ça rejoint le 1er point qui concerne le prix d'achat.
    Comme tous les autres déjà visités (presque une dizaine déjà), les intérieurs sont pourris avec vaigrage et sellerie à reprendre et électronique quasi inexistante, plexi HS. On n'est pas encore tombé sur des voiles complétements mortes mais dans l'ensemble c'est jamais très frais. Bon celui-ci n'est pas trop mal niveau voile à priori, le gréement est en très bon état et jamais vu un mat aussi propre et brillant et équipé d'un enrouleur de foc.
    Comme les autres, l'électricité à reprendre de A à Z et pourtant on en a vu du bateau avec "de l’électricité refaite" mais manifestement on n'a pas la même définition du mot "refaite".
    Le moteur du Rush tourne mais il est dans son (vieux) jus. Si je peux trouver de la pièce de rechange je vais probablement l'ouvrir. Bref, pareil comme tous ce qu'on a déjà pu voir quoi.
    Est ce que ça vaut le coup ? Si la varangue n'est finalement pas un gros problème, alors peut-être.

Pour info, nous avons même poussé le vice à voir des voiliers à 10 000€. On cherche encore ce qu'ils ont de plus que ceux à moitié moins cher... et quoi qu'on dise, 5000€ pour des voiliers de cet age (30-40 ans) c'est déjà trop cher même si ils sont en état de naviguer... Ceci est un autre débat et je n'aurais pas tenu ce discours sans avoir vu ce que j'ai déjà vu. Comme tu le dis, tout est cher en nautisme, c'est sans doute pour ça qu'un bateau de 30 ou 40 ans est plus proche de la casse que du large.

Merci d'avance.

21 fév. 2017

Bonjour,
C'est normal que le "mat brille" : le gr?ment a été changé il y a 6 ans.
Si tu as besoin de renseignements n'hésites pas à demander.

21 fév. 2017

Oui, c'est le bateau de notre club.
Je pense que ce n'est pas forcément un mauvais choix, si le prix adapté.

21 fév. 2017

Ah très bien, tu connais ce Rush ?

21 fév. 2017

Yes, c'est bien le bateau de Tours ;) Ce bateau nous fait réfléchir en effet...

21 fév. 2017

Moi a ta place j'irais plutôt sur un autre bateau... Des bateaux à 5000€, je suis persuadé que ça se trouve en meilleur état !
T'as vu ça www.leboncoin.fr[...]208.htm ?

21 fév. 201721 fév. 2017

Nous sommes allé voir ce bateau, il est pas mal mais globalement on rencontre les même travaux que sur d'autres dans cette gamme de prix. (intérieur à reprendre, électricité et équipement de nav). AUrtre détail, il doit etre convoyé et rematé pour rejoindre la mer, détail qui a son importance sur le cout globale

21 fév. 2017

Si votre budget n'est que de 5000€ je vous conseillerais plutôt un plus petit bateau, genre 7m, si ça se trouve sur le marché. Tout sera moins cher que sur un 9m et l'état général de départ pourra être meilleur pour 5000€.

20 fév. 2017

Cuby
Il est déjà à toi?
A part ça, il y a quoi d'autre à faire?

J'ai refait seul un 8,6m à neuf et ça m'a coûté plus de 13.000€

La coque, intérieur, mat et gréement dormant était en très bon état

Durée: équivalent de 6 mois full time. En sachant que je travaillais parfois 10 jours non stop pendant 2 ans.

Voiles, drisses, écoutes : 4000
Electronique: 2000
Batteries - chargeur - PS - tableau électrique - cablage - lampes - régulateur: 2000
Coinceurs divers - winchs - poulies: 2000
Divers: le reste

Et encore, j'ai eu du bol; pas mal en quasi neuf mais en occase

Revente après 2 ans QUE DALLE ZERO NADA RIEN

Donc, mon avis

Si tu as habites à côté, si tu as beaucoup de congés et si tu comptes le garder 10 ans: OK
Dans le cas contraire oublie

20 fév. 2017

@JackMathurin
Ce bateau est à la Rochelle, pas de biz biz avec le chantier ou quoi. Aucun professionnel ne veut s'emmerder avec un Rush de 80 qui a tapé. Il appartient à une école de voile qui s'en sépare (trop vieux, défraichi, équipement de sécu à la ramasse). Il nous est proposé en priorité à petit prix avant mise en vente public.

@wilrou
Merci de confirmer que ne pas remplacer la varangue c'est pas du boulot. Je me doute bien que ça coute plus de 800 boules dans ce cas.

@LeMoko
Je te remercie pour les photos mais j'ai pas vu les lumières permettant d'accéder aux écrous dans la quille. C'est un petit tirant d'eau, c'est peut être pour ça... Je confirme également qu'il s'agit du pied de table.

@bil56
Pourrais-tu m'indiquer la procédure pour remplacer la pièce ?
Merci

21 fév. 2017

Les lumière dans la quille sont cachées par une petite stratification.
Il faut tapoter avec un petit marteau quand ça sonne creux c 'est bon, ou une observation avec une lumière rasante, tu verras les déformations.

Le Moko

20 fév. 201720 fév. 2017

@Camilleb0461
Notre objectif n'est absolument pas de faire un bateau neuf surtout avec une base de 5000€ pour un truc de 1980.

D'ailleurs tu le démontres en disant que tu n'as rien gagné à la revente ce qui prouve qu'il n'y a aucun intérêt de restaurer à neuf un truc de 40 ans. (sauf kiff personnel).

L'idée c'est de bricoler, le rafraichir à petit budget. Ok c'est du temps mais on n'y balancera certainement pas 13000€ surtout si c'est pour le foutre sur les cailloux ! :langue2:

Bon cette varangue, qu'est qu'on fait on coupe ou on fout le rafiot à la benne ? :heu:

20 fév. 2017

Sur ber posé sur cloisons . Disqueuse ,enlever la strat a 80 cm de la cassure de part et d'autres .Regarder en laissant sécher. a 40 de chaque coté ,couper le bois en escalier(je ne connais l’appellation exacte ,en trois tiers ,une pente franche courte ,suivie d'une pente douce longue,et une autre franche courte ) avec les conseils d'un charpentier pour la proportion ou un scarf ,à mon avis moins efficace sur ce coup .
Collage de la piéce de fond à l'époxy + vis bois inox bien judicieuse ,pour la tenue seulement . Aprés ,préparer la strat extérieure restante,aux extrémités, en la rendant dégréssive ,puis dépoussiérée ,dégraissée ,;
restrater du milieu en épaisseur ,1 + 1.5 +2 vers les bords et faire la jonction sur 40 cm avec l'ancien en prenant tout le final en 3 couches .Sans points durs .
Ceci pour la répa . Si le bateau a cogné ,le diagnostic complet est autre chose .

21 fév. 2017

pas simple en fait mais du travail d'artiste visiblement
:lavache:

20 fév. 2017

800 € pour refaire une varangue, ça me semble cher. À ce prix-là, elle doit être faite dans les règles de l'art. Succinctement : disquer la varangue abîmée, remplacer l'âme de la varangue, stratifier et peaufiner la finition (peinture). Il y a bien quelques heures de boulot.
J'avais fait refaire une varangue sur mon précédent bateau. Le travail avait été bien fait et ça m'avait coûté 500 € (sur facture !).

21 fév. 201721 fév. 2017

@Evasion5
Pour 800e, d'après le devis, la varangue n'est pas remplacée. Ils traitent la fissure simplement...

@dofin
Qu'appelles-tu "posé du cloison" ?
J'ai pas compris toute la descirption de l'opération mais je vois à peu pres.
Je ne sais pas si le bateau a réellement cogné mais ce type de "casse" laisse à penser qu'il a talonné non ? Mise à part ça c'est un bateau qui naviguait en l'état. Le problème de varangue ne date d'hier j'imagine...

21 fév. 2017

Non pas forcement cogné ,c'est ce que j'ai cru comprendre en parcourant la discussion trop rapidement . La compression de l'épontille juste en arrière ,peut amener a penser a la source de cette cassure . Une usure .
Posé sur cloison : au calage pour les travaux,en calant le bote a l'endroit précis ou sont les cloisons on évite trop de déformations .

La varangue restera moins contrainte et plus facile a reproduire à l'identique que si elle encaisse en plus du pois du calage avec ses copines , toute les déformations et la masse du bateau . Normalement il faut aussi détendre les hauts . Question de moyenne.

21 fév. 2017

Bonjour Dofin

Le tube que tu vois et le pied de la table
L’épontille pose à cheval sur la varangue juste avant la cloisson.

Le Moko

21 fév. 2017

Merci Le Moko ,j'au lu trop vite hier .

21 fév. 201721 fév. 2017

D'accord, donc cela n'est pas forcement du à un talonnage...
Attention, ce qu'il y a derrière n'est pas l'épontille mais le pied de table.

Penses-tu qu'il serait possible de poser une autre varangue à coté de celle endommagée pour éviter de la retirer ?

21 fév. 2017

Rebonjour

Je ne partage pas ton point de vue, il y a eu ou mauvaise manipulation lors d 'un gruttage ou talonnage ou mauvaise pose le long d'un quais pour un carénage.
Une fois fissuré l 'eau fera son oeuvre (pourrissement du bois).
Sous le pied de table de mémoire il y a un massif en CP dans la stratification.

Le Moko

21 fév. 2017

Tout à fait d'accord avec Dofin pour le calage et la reprise totale sur 80 cm / 1 m. La varangue reçoit-elle des vis à travers le tube inox? Si oui, c'est là qu'elle a été fragilisée et qu'elle s'est cassée. Un tube qui s'appuie directement sur le fond de la coque, pas génial au point de vue design. Déjà qu'elles ont l'air légères. Mais oui, ça vaut le coup en dégageant une zone de 10 cm de part et d'autre de la varangue sur la plus grande longueur possible. Plus la reprise est longue, plus elle est solide. Bien ajuster la nouvelle varangue en bois, la stratifier avec au moins 5 couches. On peut la faire plus large si c'est plus facile, mais pas plus haute si les planchers sont posés dessus. Enfin, trouver un appui pour le tube qui ne soit pas le fond du bateau ni le flanc de la varangue. En faisant, par exemple une large embase au droit du tube afin de l'y poser dessus et qu'il participe à l'appui de la varangue sur le fond.

21 fév. 2017

J'ai pas fait gaffe à ca mais je ne crois pas que la varangue soit solidaire du tube.

Dans mes souvenirs, le pied de table est "posé" sur le fond, enfin je crois...

Sinon j'ai pas tout compris sur la méthode de réparation. Un croquis serait-il possible ?

merci.

21 fév. 2017

Je te fais ça

21 fév. 201716 juin 2020

Bon, j'espère que le dessin est pas trop pourri.


21 fév. 2017

Ne pas oublier de couper le CP de la nouvelle varangue 8 à 10 mm moins haut que le niveau fini (mettre une latte entre les deux varangues adjacentes) car ensuite on y emplie la strat en surépaisseur... et il est plus facile de rajouter de l'épaisseur que d'en enlever par après...
Le dessus du CP de la varangue doit être arrondi à la défonceuse. L'épaisseur de l'âme CP d'origine est de l'ordre de 18 mm (du moins c'était comme cela dans mon bateau). La dernière fois que j'ai fais l'opération, j'ai mis au moins du 24 mm. Pour que ce soit durable, il faut vraiment éviter que l'eau ne vienne au contact de la varangue sinon elle finit toujours par trouver son chemin pour venir pourrir l'âme en CP.

21 fév. 2017

J'ai probablement tord mais en voyant ces fines varangues en stratifié sur les bateaux de cette génération/type j'ai du mal à croire que celles-ci ont un rôle si fondamental que ça dans la structure du bateau. Je veux dire si c'était le cas ces varangues seraient du type "chassis en acier" comme on trouve sur les Delher des années 80. A défaut de ça on trouverait au-moins sous la strat. des varangues en CP de forte épaisseur noyées dans de la résine. Ce n'est pas la première fois qu'il y a des fils sur des bateaux de cette génération avec des varangues félées. L'impression que j'ai est que ces bateaux de grandes séries d'utilisation relativement "occasionelle" n'étaient dès le départ pas construit pour obtenir une grande rigidité de l'ensemble et qu'il faut dès lors les accepter tels qu'ils sont. C'est à dire, relativement souples. Peut-être par contre que carotter les fonds du bateau pour voir l'état de la strat autour de la quille serait plus utile ? J'ai parfois l'impression que sur ce type de bateau de grande série la vrais "varangue" est la coque.

21 fév. 201721 fév. 2017

bon,
démonter les façades de coffres/couchettes, le pied de table, et tout ce qui gène à proximité
détendre complètement le gréement
caler le bateau sur plusieurs bers sous des cloisons (ou conformateur)
[l'idéal serait de desserrer les boulons de quille, en profiter pour traiter/changer les boulons bouffés de rouille (refaire le joint à la fin au remontage)]
bâcher complètement l'intérieur pour faire un sas de travail en contact avec l'extérieur
disquer complètement la varangue cassée et meuler 10 à 15cm au delà
reformer un oméga plus large que la varangue d'origine en mousse (ou bois contrecollé)
coller en place et faire un petit joint congé au pied
restrater en dégradé au polyester et alternance tissus/mat/ avec suffisamment d'UD surtout sur le dessus,
attention à la cote du dessus fini pour pouvoir reposer des planchers d'applomb !
recouvrir de tissu d'arrachage
finition gelcoat

c'est ce que j'ai fait seul sur mon canot,
c'est ce qu'une amie a fait aussi sur son calife (découpe du fond pourri sur 50x150cm au moins, restrat des fonds et revaranguage complet, plus solide que neuf=

./.

21 fév. 2017

Cuby

J' insiste sur un point a vérifier pour moi la varangue avant le pied de table est en déformation , peux tu poser un règle dessus pour voir si elle est bien plane elle me donne vraiment l 'impression d' être concave.

Une autre méthode pour les varangues

Tu poses deux varangues collage sur le fond en CP de 24 mm avec un espace de 5 cm entre elles.
Tu remplis avec une choucroute l'espace et forme ton arrondie
Enfin stratification de l'ensemble.

Le Moko.

21 fév. 201721 fév. 2017

Ok très bien, j'ai compris pour le remplacement "partiel". Il y a deux écoles puisque Bil56 préconise un remplacement complet.

Ok pour ce point je pense j'ai tout compris.

Autre point, cette fissure est le résultat d'un effort qui s'est dirigé vers le haut et donc la varangue s'est cintrée avant de casser. Cela cause un décale de niveau et le planché est "bancale". Potentiellement, le fond de la coque a subit le même effort et est peut être déformé aussi non ?

Dans ce cas, peut-on repousser le fond (avec un maillet par exemple) ou faut-il ne rien toucher et donc reposer une varangue moins haute que d'origine ? (et du coup moins costaud à priori) Cela dans l'idée de conserver le même niveau entre toutes les varangues sur lesquelles repose la planche de planché. La différence de niveau actuellement est de l'ordre d'un centimètre à vu de nez.

Vos avis ?

21 fév. 2017

Lorsque tu poseras le bateau comme dit plus haut avec les patins du ber sur la cloison
Sur l’arriéré tu as un renfort juste devant le moteur pour les autre patins.

Mais il faut faire une pose en évitant que la quille pose ou très très peu

et tu pourras observer si cela reprend la bonne forme.

Au mini en plus je ferais la varangue avant le pied de table mais je suis comme
Bil56 pour moi les 6 cela te permettras d 'un de renforcer l 'ensemble si tu as un doute sur le fond et de deux d' avoir un bonne alignement pour le planché.

Le plus dur c 'est la découpe des varangue beaucoup de poussière
Pour le rest si en plus tu as un copain qui te guide pour la stratification
c 'est pas dur.

Le Moko

21 fév. 2017

Ok donc il faut recaler le bateau de façon à ce que la quille ne porte pas ? Ca va être stable pour monter dedans ??
Le ber va passer à travers la coque !? :mdr:
Il faut placer les patins av du ber au niveau de la cloison ? Pourquoi ?

Si le fond ne revient pas en place, qu'est ce qu'on fait ?

Tu es en train de dire qu'il faut reprendre toute les varangues ??

Oui mais là.... ça change tout....

21 fév. 2017

L'opération peut aussi se faire à flot même si ce n'est pas exactement les règles de l'art (soyons raisonnable, on parle ici d'un bateau à 5000 EUR remis en état de naviguer pour apprendre).
Il faut bien détendre le gréement et ne faire qu'une varangue à la fois.
En dehors du ber de conformation + déquillage, c'est la meilleure manière de tenir la coque dans sa forme. Si la bateau pose sur sa quille, le fond est nécessairement déformé.
Mais avant de te décider il faut écouter comment les fonds "sonnent" au petit coup de marteau.

21 fév. 2017

+1 pour la réparation à flot, c'est la position naturelle de la coque.
La rouille sur les boulons de quille n'est pas très avancée.
Ne pas oublier que sur les bateaux de cet âge et conception il peut y avoir un problème au pied de mat et là ça a été refait en même temps que le nouveau mat.
Si après réflexion tu es tenté, je t'encourage à faire une proposition de prix :pouce:

21 fév. 2017

Salut,
J'ai eu le même problème sur mon Selection : varangue cassée.
J'ai réparé celle qui était cassé et j'ai doublé toutes les autres varangues. Maintenant, il est plus solide qu'à l'origine et je navigue l'esprit léger.

www.hisse-et-oh.com[...]tion-37

et le post concernant les varangues :

En gros, j'ai ajouté 200 kg de plomb en bas de la quille, et j'ai doublé les varangues pour renforcer la structure.
Maintenant, pour ceux que cela intéresse, voila le détail.
D'abord, les varangues. J'ai tergiversé quelque temps pour savoir ce que j'allais faire. J'avais le choix :
1 - ne rien faire, le Selection c'est du costaud, la structure d'origine encaissera les 200 kg de plus.
2 - supprimer les varangues existantes, et les refaire en plus costaud.
3 - ne rien toucher à l'origine, et en rajouter en plus.
Vu le poids modéré, je suis parti sur la solution n°3. J'en ai ajouté 4 :
2 sous le plancher du moteur, entre les varangues d'origine.
2 sous la table du carré, voir la photo ci-jointe.
Pour chaque varangue, j'ai procédé de la manière suivante :
- découpe de 2 planches de CP 15 mm à la longueur de la varangue. J'ai pris du CP marine, plus costaud.
- report du profil du fond de la coque sur la planche, pour qu'elle épouse le plus possible la forme courbe de la coque.
- collage des deux planches de 15 mm, pour en faire une seule de 30 mm. Pour les coller, je les ai enduit de résine polyester, et serré toute une nuit avec des serre-joints.
- décapage à la disqueuse et au disque abrasif du fond de la coque pour arriver à la résine. Une poussière démentielle, des jours et des jours pour l'éliminer.
- collage de la varangue à la résine chargée au woodfill 250, avec des beaux joints congés pour faire une forme courbe entre la varangue et la coque.
- stratification : 1 couche de BX300, 1 couche de mono-directionnel 300, 1 couche de BX300, avec le tissu qui reprend de 10 cm sur la coque de part et d'autre de la varangue.
- finition : 2 couches de Danboline.
Répéter l'opération 4 fois... 5 fois en fait, car la dernière est composée de deux 1/2 varangues qui s'appuie sur le socle du pied de mât.
Désolé, je n'ai qu'une photo : on y voit deux des quatre varangues, collées, pas encore stratifiées.

21 fév. 2017

La varangue cassée, ça se répare.
Les varangues pourries, tu peux les couper à la disqueuse une à une, et les refaire. Ou bien les doubler.
Les boulons rouillés, ça se change, mais ça va pas être simple.

Au moins 3 semaines de boulot en perspective.

Je vois que tu as aussi l'électricité : sur le mien j'ai tout refait. J'y ai passé une semaine à temps plein.

Honnêtement, avec le recul : rénover un vieux bateau ne vaut le coup que si tu l'achètes vraiment pas cher et si tu as le temps d'y passer des semaines avant de naviguer. Pour un Rush, il faut vraiment qu'il ne soit pas cher du tout ! (et le moteur / gréement / voiles en bon état).

Pour 5k, tu dois pouvoir trouver mieux qu'un Rush avec une varangue cassée. Perso, je regarderai plutôt du côté des First 30 avec ce budget.

21 fév. 201721 fév. 2017

Un First 30 bonne idee :acheval:

21 fév. 2017

@cuby :
si cette varangue en arr est pétée, celle en avant de la quille a aussi dû souffrir mais peut-être aussi la strat du fond
dans un talonnage, il y a un effet de levier et de couple, l'arr de la quille a tendance à monter alors que l'av a tendance lui à descendre, c'est les 2 extrémités qui prennent le plus

21 fév. 2017

ET la peau de la coque se plisse mais revient puis reste plus que fragile , la fois suivante la coque s'ouvre bien souvent

21 fév. 2017

Bonjour à tous
Une réflexion perso tout d'abord : voilà un fil bien agréable à lire
- Des contributions de qualité sur un sujet assez technique
- Cuby qui suit tout ça, synthétise, anime, donne les bonnes infos
.
Bon, Cuby a bien compris l'aspect technico économique de retaper un vieux bateau... que je résumerai personnellement ainsi : il faut mettre le curseur on bon endroit, sinon ça coute un bras, en temps et en argent.
.
Sur l'aspect technique, j'ajouterais 3 choses :
- L’âme d'un varangue n'est pas structurelle (dans le process fabrication Jeanneau année 80) c'est juste un support pour faire le stratifié qui est dessus... mais rien n'interdit de faire de la marqueterie sous la strat...ça peut rassurer dans du gros temps d'avoir confiance dans son cannot' !
- Sur ces bateaux là... ( année 80 etc... + fond en U à la mode IOR) les varangues ont 2 fonctions : un peu (pas beaucoup ?) structurel et surtout... supporter les planchers !
(pour les techniciens experts : la varangue est assimilé a un oméga, la résistance de l'oméga lié au moment d'inertie, donc le "chapeau" de l'oméga. Sur des varangue stratées sur du CP, le "chapeau" est très étroit. Sur des varangue contre moulées (année 90 et suivantes) les varangues sont beaucoup plus larges... et beaucoup plus résistantes)
- Donc, sur ces bateaux là (etc...) la structure, c'est surtout la "peau" donc... la coque ! et les fonds sont beaucoup plus épais.
.
La vrai question, à mon sens, qui n'a pas encore été soulevé n'est donc pas la varangue...
.
mais... est-ce que les fonds sont délamminés ou pas ?
.
Si les fonds sont délaminés : c'est du lourd !
(1 à 2 mois, avec déquillage)
Sinon, on refait la varangue ( 2 ou 3 week-end) et basta !
.
Pour savoir si les fonds sont mélaminés... c'est pas simple :
.
1) Méthode "scientifique" : on prend une scie cloche, on carrote les fond 20 cm environ derrière la quille et on apporte le morceau à un labo, à la Rochelle, au CRAIN par exemple ( j'ai pratiqué une fois vers 2001, dans un litige avec un assureur renommé qui prétendait que le bateau avait été bien réparé et moi l'inverse... le CRAIN à mis tout le monde d'accord : le bateau à été remis en chantier... ok, c'était un 40' course croisière qui avait gagné le Spi Ouest)
.
2) Méthode "vieux moustachu" ou "expert qui ne dit pas son nom" : on vide tout le bateau et on observe tout : les liaisons coque-cloison, les liaisons menuiserie-coque, les omégas sur l'avant ( quand un bateau touche dur, la coque a tendance à se refermer sur elle même, surtout sur l'avant, et les omégas se décolent (Figaro 1...))
.
3) Méthode "observation directe" : on met le bateau en sangles, on le pose délicatement sur le lest, on le soulève a nouveau, et on recommence plusieurs fois avec quelqu'un à l’intérieur qui observe...l'intérieur (voir point 2)) et l'extérieur : joint quille coque
Si tout cela "respire" un peu trop... les fonds sont délaminés
.
Le premier qui pense que j'ai dû péter pas mal de bateaux pour écrire tout cela à, presque, raison : j'ai sévi pas mal d'années dans une école de croisière... des plus réputée !

22 fév. 201722 fév. 2017

je pensais suggérer une chose équivalente au point 3 : fixer solidement un appareil photo numérique sur le fond à 1 m du point litigieux. Faire poser le bateau et soulever (caméra en marche). On voit tout de suite le mouvement s'il y en a un. à moins que tout le mètre remonte en même temps, du coup on voit rien, donc en mettre un autre dans l'autre sens.

j'ai observé ma chaise bouger comme ça.

21 fév. 201721 fév. 2017

Merci à tous pour vos retours.

Effectivement avec plus de recul je suis en train de me demander si ces "varangues" en sont vraiment parce qu'elles sont quand même ridiculement petites. Elles ont sans doute un rôle structurel pour le fond de coque mais elles sont surtout essentiel pour poser le plancher.

Pour le moment je ne sais pas. Je lis un peu de tout, je ne sais pas trop quoi penser. Peut être qu'une conversation et RDV sur place avec un expert et/ou un professionnel d'un chantier sera indispensable pour savoir ou on va.

Dans tous les cas j'ai piger le process pour remplacer cette pièce.

21 fév. 201721 fév. 2017

@JackMathurin, c'est très intéressant ce que tu écris, merci de partager. A propos des 3 "méthodes". Moi j'ai carotté le fond de mon vieil Etap 28 avec une scie cloche. Un peu par connerie je l'avoue. A force de lire les légendes urbaines concernant les Etap, double coque, eau qui stagne, la mousse d'insubmersibilité qui pourrit, la délammination qui s'en suit, peste & choléra et toutes les flammes de l'enfer rotissant les naïfs propriétaires d'Etap....Donc me voici avec ma perceuse munie d'une cloche à faire un trou dans les fond, exactement comme tu dis +/- 1m derrière le dernier boulon de quille. Plusieurs constatation. 1/ Il n'y a a pas de double coque, à cet endroit, ni d'ailleurs grosso modo partout au fond de la coque. 2/ la stratification est vraiment bien faite. Une piqure de rappel à nous tous. Toujours prendre avec un grain de sel tout ce qu'on lit sur internet. C'est fort utile mais il faut vraiment faire la part des choses car beaucoup de sotises circulent. Savoir trier la rumeur de ponton (50% de ce qu'on lit ?) et l'expérience directe de certaines "vieilles mains", comme ici ce que @JackMathurin écrit (10% de ce qu'on lit ?).

22 fév. 2017

pas de double coque, tu es sûr ? Ou plutôt pas de mousse sous le contre moulage à cet endroit ?

22 fév. 2017

ok. Mon Sun way 21 avait un contre moulage total, sauf au niveau du puits de quille, où de l'eau qui s'infiltre arriverait.

J'ai posé une sonde derrière la quille, le contre moule était en contact avec la coque. J'ai bien fait attention à mettre du sika entre les deux également

22 fév. 2017

@Capucin. Pas dans les fonds en ce qui concerne mon Etap 28 et d'après les photos que j'ai pu voir des Etap 26 et 30 de la même génération les fonds sont structurés de la même manière dont c'est probable qu'il n'y ai pas de double coque non plus dans les fonds de ces bateaux. Il y a bien entendu des réserves de flotabilité mais elles sont à des endroits précis (avant, arrière & sous les banettes) et non pas réparties de manière uniforme dans une double coque comme "radio-pontons" le laisse parfois comprendre.

22 fév. 2017

question subsidiaire. Quelle curieuse couleur, ces fonds blanchâtres ! N'y a t-il pas eu du bricolage ?

Mon Jeanneau de cette époque est couleur ambre, la toile pas apparente

22 fév. 2017

il faut peut être admettre que certains bateaux usés jusqu'à la corde par une école de voile devraient passer par la case recyclage

surtout les Jeanneau de cet époque avec les varangues en CP (à la différence des beneteau en mousse à cellules fermées, désolé de me répéter mais ya des nouveaux qui ne sont pas affranchis)

22 fév. 2017

je croyais avoir lu qu'il avait été longtemps utilisé en école de voile, l'État des fonds laisse rêveur, en tout cas !

22 fév. 2017

Là, pour l'usure par l'école de voile, on en est bien loin: ce Rush est très peu utilisé et c'est d'ailleurs la raison de sa vente.

22 fév. 2017

Je ne vois pas trop l'intérêt de refaire en entier l'électricité d'un bateau à EUR 5000. Il y a un raisonnement cohérent à acheter un bateau dans cette gamme de prix pour plusieurs raisons.
1/ un premier achat. On ne sait pas encore exactement ce qu'on veut et dès lors l'erreur de choix ne se paye pas trop cher.
2/ Ce qu'on aime par dessus tout c'est d'être sur l'eau, le "flacon" n'importe pas trop. Une nostalgie de l'époque "école des Glénans"
3/ Comme dans mon cas on aime la voile type "camping nautique" avec des mouillages scabreux en fond de crique. Je me vois mal faire ça avec un HR neuf à EUR 350.000.

Pour en revenir à l'électricité. J'ai résolu le soucis de mon circuit éléctrique en achetant des lampes leds de camping à 10 EUR pièces chez Decathlon et limite le circuit électrique au strict minimum. A savoir, démarrage moteur, alimentation pilote éventuel & feux de nav.
Pour le reste:
1/ VHF portable sur pile ou accus.
2/ GPS portable + tablette avec navionics dessus. (la tablette se rechargeant sur batterie li-ion de type Powerbank, au besoin on recharge sur prise allume-cigare par un convertisseur DC en AC.)

Ce qui veut dire que quand on quitte le bateau, toute l'électronique du bateau tiens dans un petit sac à dos. Maintenant chacun son plaisir évidement. Le mien est de me sentir rajeunir de 30 ans et retrouver les plaisirs simple de la voile de quand j'étais mono au Glénans dans les années 80. J'adore ce sentiment de voile à la "viking", le sentiment de dépouillement fait partie des vacances et est un joyeux contraste par rapport à ma vie confortable du reste de l'année. Mes héros en manière de voile sont des types comme lui :-) :-), je suis quand même moins extrème:

22 fév. 2017

J'ai refait l'électricité sur le mien quand j'ai constaté un ancien départ d'incendie derrière un vaigrage. 30 ans de bricolage ça laisse des traces.
Bref, ma première motivation était que c'était dangereux, tout simplement.

22 fév. 2017

Bonjour Cuby

Pour notre culture tu nous tiendras au courant de tes choix et l'avancee de tes travaux si ils ont lieux.

Le Moko

22 fév. 2017

Pas de problème mais je viens d'apprendre une autre problématique. Le moteur est à déposer quoi qu'il arrive ce qui chamboule un peu nos plans quant au stationnement du bateau le temps que je jette un oeil sur ce moteur.
On ne peut donc pas le remettre à l'eau et les places en chantier sont denrée rare... Ça fait un peu chier cette histoire.

23 fév. 2017

ça ressemble à un coup de cœur dont on n'arrive pas à faire le deuil. Ou pire peut-être, à une bonne affaire sur laquelle on a été tuyauté de « façon privilégiée », par un bon copain qui vous en fait profiter, parce que vous êtes un bon copain.

Ou le bateau sur lequel on a fait école, et qu'on veut absolument avoir par nostalgie, ou pour le sauver, par sentimentalisme

c'est classique dans toutes sortes de ventes, immobilières, etc...

faut dans ce cas avoir les nerfs solides pour savoir dire non, ça ne m'intéresse pas.

22 fév. 2017

Concernant ton budget, tu dit avoir 5000 euros pour l'achat mais il y a un détail que tu n'as pas dit:
Combien compte tu par an?

SI ce budget annuel est en proportion, comme le suggérait mica 971, viser plus petit.
Un sangria par exemple doit se trouver en bon état pour votre budget, et le coût annuel sera de la moitié ou du tiers.

22 fév. 2017

Bonsoir Cuby
.
... bon... y'a le moteur aussi...
1) Varangue, y'a des solutions
2) Délaminage des fonds (éventuel), y'a des solutions aussi
3) Elec à refaire : normal...
4) Moteur : normal aussi...y'a des solutions aussi... faut juste faire un état des lieux...pour évaluer... la facture
.
Pour que nous (tous les contributeurs du fil) puissions t'éclairer à bon escient, peux tu nous dire ce qu'il en est sur :
.
1) La vente du bateau est signée ou pas ?
2) Quel est ton programme ( périmètre de navigation, nombre de personne a bord mini/maxi, style de nav' (croisière / croisière rapide / régate... etc.)
3) Ton envie de t'investir de Ce bateau en particulier (son histoire, des souvenirs...)
.
"...Tout ce que les hommes ont fait de bien et de beau...ils l'on fait avec leur rêves..." (Moitessier)
.
Interprétation très perso. :
.
Dans ces (belles) histoires de bateaux, la raison nous conduit souvent à rester au port, voire à rester derrière notre clavier, à courir après de l'aventure... par personne interposée.
.
Dans ces (belles) histoires de bateaux, seule la passion et la déraison sont susceptibles de nous faire vivre des moments de bonheur (entrecoupée parfois de quelques moments de doute...)
.
Si tu as envie de ce bateau, que tu te sens la force, le courage, et la passion d'aller jusqu'au bout... alors Vas Y !
Il y aura des larmes, du sang... et peut être du bonheur !
.
Le Rush est un super cannot' !
.
Et j’assume mon propos :
n'hésite pas à m'appeler en cas de coup dur : 06 38 84 44 23
(solidarité entre gens de mer)
.
Antoine

23 fév. 2017

Passer son chemin devant ce bateau poubelle comme on en voit trop, imho

23 fév. 2017

un bateau de cet âge dans une école de voile, elle ne doit pas être bien riche. Il a dû être usé jusqu'à la corde, par des gens dont ce n'est pas le bien personnel, qui tournent dans la saison, qui talonnent, et une fois la saison finie, tout le monde retourne à ses activités, bronzés et heureux d'avoir de bonnes vacances (et autre chose), le bateau reste en plan comme un vulgaire coup d'un soir, le moteur pas hiverné, le génois pas rentré.

un particulier aurait au moins refait l'électricité, aurait changé des voiles,

mon moteur a 20 ans, il n'est pas mort.

23 fév. 2017

Bonjour, je vous remercie pour vos diverses analyses, remarques et impressions.

Ceci dit le sujet de ce post ne concernait que la varangue et toute la technique au sujet de sa réparation.

Je pense que nous avons vu suffisamment de bateaux dans cette gamme de prix pour commencer à nous faire une idée et surtout nous faire une raison. L’électricité de ce bateau n'est pas plus catastrophique que les autres déjà visités. Comme je disais, dans ces tarifs, les travaux sont tous le temps les mêmes. J'ai même vu des bateaux plus cher que l'enveloppe de départ et le résultat était loin d'être fameux.

Merci à JackMathurin pour sa réponse joliment écrite et tellement vraie...

Je te répondrais d'ailleurs que rien n'est signé pour le moment.

Désolé pour certains mais je vous répondrais que vous ne connaissez ni le bateau, ni son prix ni nos compétences. Merci quand même pour votre bienveillance et votre inquiétude pour notre portefeuille. Je vous rassure quand même, le risque est mesuré.

A bientôt.

23 fév. 2017

Bonjour Cuby

Juste pour te faire patienter.... :pouce: :pouce: voir lien
Nous avons aussi eu un Rush qui nous laisse de très bon souvenir
bon pas de varangue fêlée, mais changement moteur, électricité, safran,
pied de chandelier, plexi,hauban,vaigrage,survie,matelas, voile ect.
Nous l'avons acheté bien plus cher que le tiens et revendu un peu moins
7 après mais il était vraiment en parfait état.
Alors oui tu auras du taf mais que tu pourras faire petit à petit.

Le Moko

katyrush.canalblog.com[...]/

23 fév. 2017

Dans mon cas j'ai payé mon bateau largement au-dessus du prix car c'était le même modèle même couleur que le bateau familial des mes vacances en Bretagne d'il y a 35 ans...Bon on parle d'une somme modeste mais quand même...
Autre raison pour laquelle je l'ai payé au-dessus du prix est simplement que je n'avais jamais acheté un voilier avant...Se faire accompagner par une vieille main d'HEO pour visiter un bateau serait incroyablement utile pour les moins expérimentés d'entre nous. Et même pour les plus expérimentés cela permettrait d'avoir au moins une personne dans un état normal lors de la visite et pas d'avance transi d'amour pour un tas de raison plus ou moins non-valables.

23 fév. 2017

Bonjour Pierre
J'aime beaucoup ta réflexion "...dans un état normal lors de la visite et pas d'avance transi d'amour pour un tas de raison plus ou moins non-valables..."
Pour respecter le sujet du fil de Cuby... j'ai ouvert un nouveau fil sur
www.hisse-et-oh.com[...]-vecues

23 fév. 2017

Que de prise de tête pour une ''simple fissure''.

23 fév. 2017

Je suis bien d'accord! Je vais sans doute en faire rire...j'ai acheter le miens en ayant connaissance de l'osmose et des varangues cassées. J'ai tourné 5 ans comme ça. Je suis allé en Grèce avec, étaler des coups de vents à plus de 45 nds, j'ai fais des surfs à plus de 17nds dans des coups de marin monstrueux , je l'ai aligné sur des régates dont certaines furent gagner devant des pointures, en solo ou en équipage! Manque d'humilité? Excès d'orgueil? Non! Un bateau c'est un ensemble de choses, le coup de coeur et le sentimental on tout à fait leur place ici mais avec un brin de pragmatisme (j'ai acheté mon vieux rafiot parce qu'à l'âge de 9 ans j'ai dis que ce serait celui là est pas un autre)... t'en fais pas c'est réparable...réponse au titre du fils point! Et c'est pas énorme juste chiant à cause de la poussière et de la qualité du travail à accomplir.
Ah oui aussi ! Ton bateau est en polyester donc pas de blabla pdt 107 ans! Tu répares au polyester. Pas d epoxy, de Kevlar, carbone ou autre. On garde une homogénéité dans la souplesse originelle du bateau en utilisant des produits semblables au risque se créer sinon des points durs qui deviendront point de rupture juste à côté!

Pour finir moi je te dis bonne chance et ne t'en fais pas une montagne. Tu as un avantage par rapport à d'autres (ceux qui prônent souvent que leur bateau est le meilleur
:mdr:....oups je peux en faire partie :mdr:) c'est que tu as un accès direct à tes fonds! Pas de contremoule= tu as de la moule!

A plus!

24 fév. 2017

J'ai eu un bateau avec 2 varangues recouvertes de strat qui avaient pris l'eau et qui étaient pourries. Impossible de le voir. C'est ma curiosité qui m'a fait découvrir le problème en faisant un sondage.
J'ai tout dégagé le plus loin possible et j'ai remplacé par des varangues en chêne massif collées à la coque à la choucroute, un coup de peinture et c'est tout . J'ai aussi déshabillé les autres pour pouvoir surveiller l'ensemble ce qui fait qu'il faut éviter l'humidité dans les fonds.
Alors, répare ta varangue, vérifie les autres et...fais toi plaisir, navigue.

2013-05-31 - Près de Stokksund (Norvège) Phare Kjeungskjær

Phare du monde

  • 4.5 (62)

2013-05-31 - Près de Stokksund (Norvège) Phare Kjeungskjær

2022
