Vanne trois voies JABSCO

Bonjour à tous.
Une question basique mais essentielle pour éviter une catastrophe de plomberie : comment sait-on le circuit d’une vanne en y JABSCO, autrement dit la direction de la manette indique-t’elle la tuyauterie bouchée ou ouverte ?

L'équipage
#toilettes
Mr JackMr Jack
24 mai 2023
capcap'tain eric
24 mai 2023

La direction indique que la voie en vis à vis est fermée,c'est un peu contre intuitif...

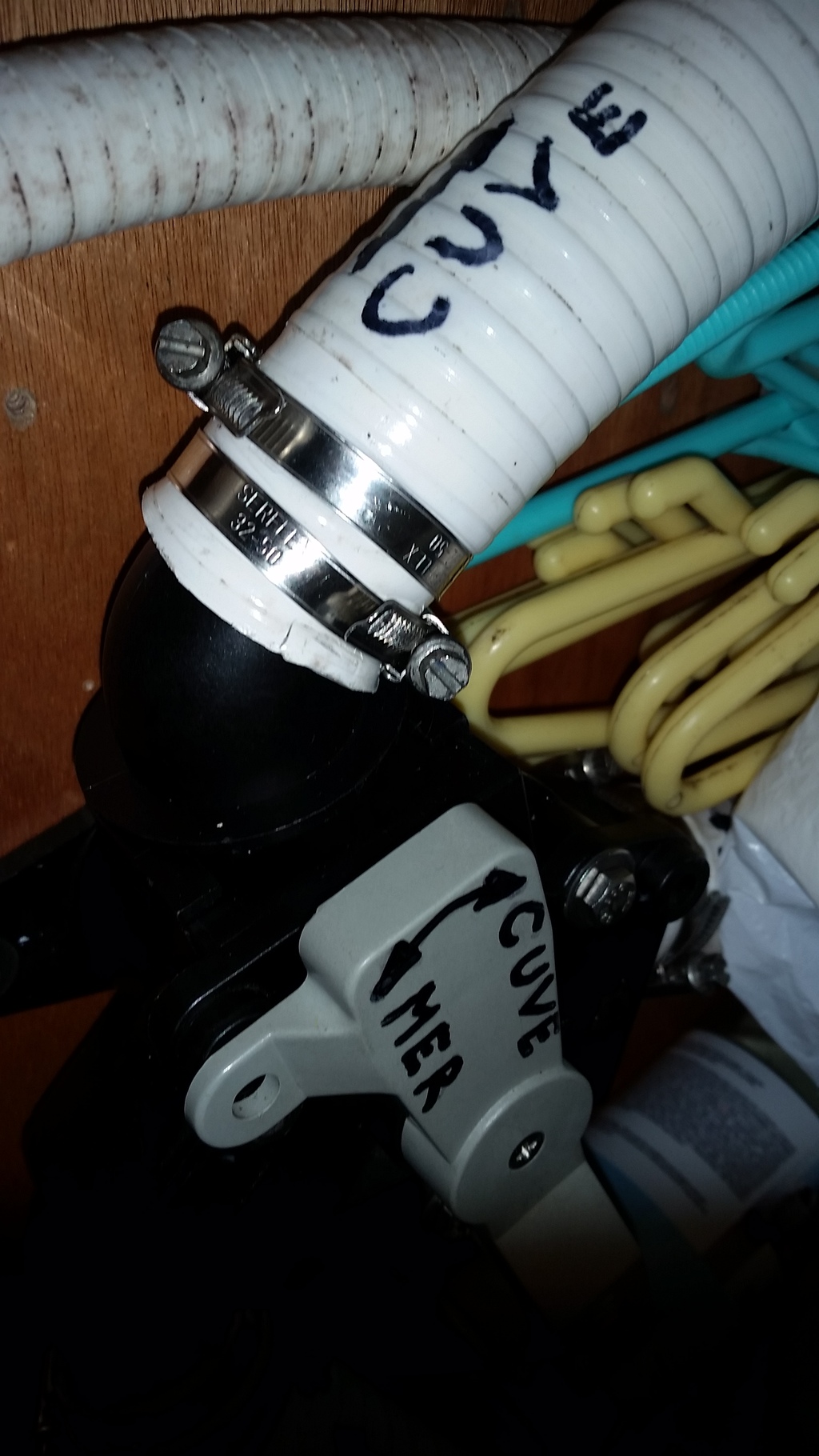

J'ai repéré une fois pour toutes les tuyauX et la manette pour ne plus avoir à réfléchir !

Mr Jack:Bonjour cap’tain eric,Merci pour votre aide et votre conseil.Effectivement, ce fonctionnement ne vient pas à l’esprit quand on voit la vanne de profil dans un endroit exigu et sombre.·le 26 mai 2023 12:35
Ajouter un commentairePublier
fritz the catfritz the cat
25 mai 202325 mai 2023

tu mets un doigt dedans et tu le sent ,
rien qu'avec l'odeur tu sais d'où ça vient ...
et si tu n'as pas d'odorat ,tu le suces..

Bagheera plfBagheera plf
26 mai 202326 mai 2023

Bonjour,

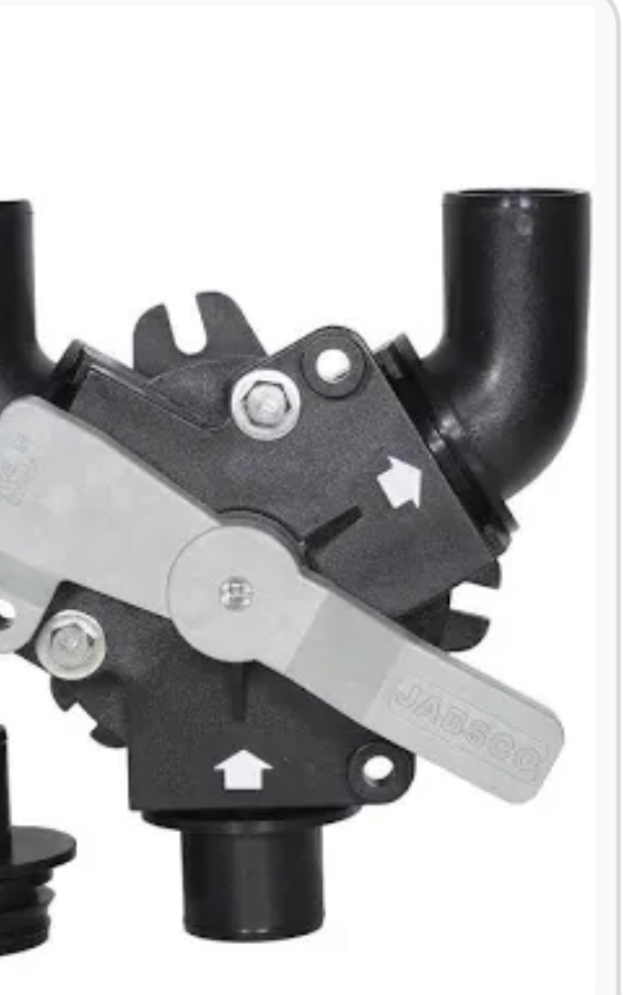

La flèche restant apparente sur le corps de la pompe indique le sens d’écoulement.

La poignée en tournant cache une des 2 flèches.

Sur la photo jointe, l’écoulement de fera vers la droite

Mr Jack:Merci beaucoup Bagheera pour votre réponse claire et précise.·le 26 mai 2023 11:46
Ajouter un commentairePublier
