turbine pompe a eau 3gm30

j'ai acheté une turbine johnson 09-806b-1pour mon 3gm30, je la remplace avec joint papier : fuite
montage avec bleu: fuite
montage avec black tite: fuite
est ce la bonne reference?
par contre, la turbine est elle à fleur dans son compartiment? la mienne dépasse de 1 mm voir 1.5
la vieille aussi mais peut etre le joint etait il + épais?sans doute
des reponses svp

L'équipage
miniphilminiphil
03 avr. 2014
zoomzoom
03 avr. 2014

Il y a plusieurs références de pompes, la mienne est une johnson 10-24509-02
(inscrit sur le couvercle de la pompe)
et la référence de mon impeller est 08-810B je viens de contrôler la largeur de la mienne un peu usée: 22.5mm

vérifie si c'est ok ici pour toi

www.pumpvendor.com[...]ps.html

en espérant que cela t'aide

Répondre
miniphilminiphil
03 avr. 2014

merci
j attends l'arrivee des turbines en magasin sinon je commande.
arrive t elle à fleur de son compartiment?
y a t il un joint spy sur l'axe de pompe?

Répondre
pitaluguepitalugue
03 avr. 201416 juin 2020

Bonjour, il y a un joint à lèvre, qui empêche l'eau de passer dans les roulements.......

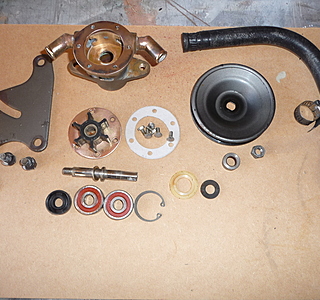

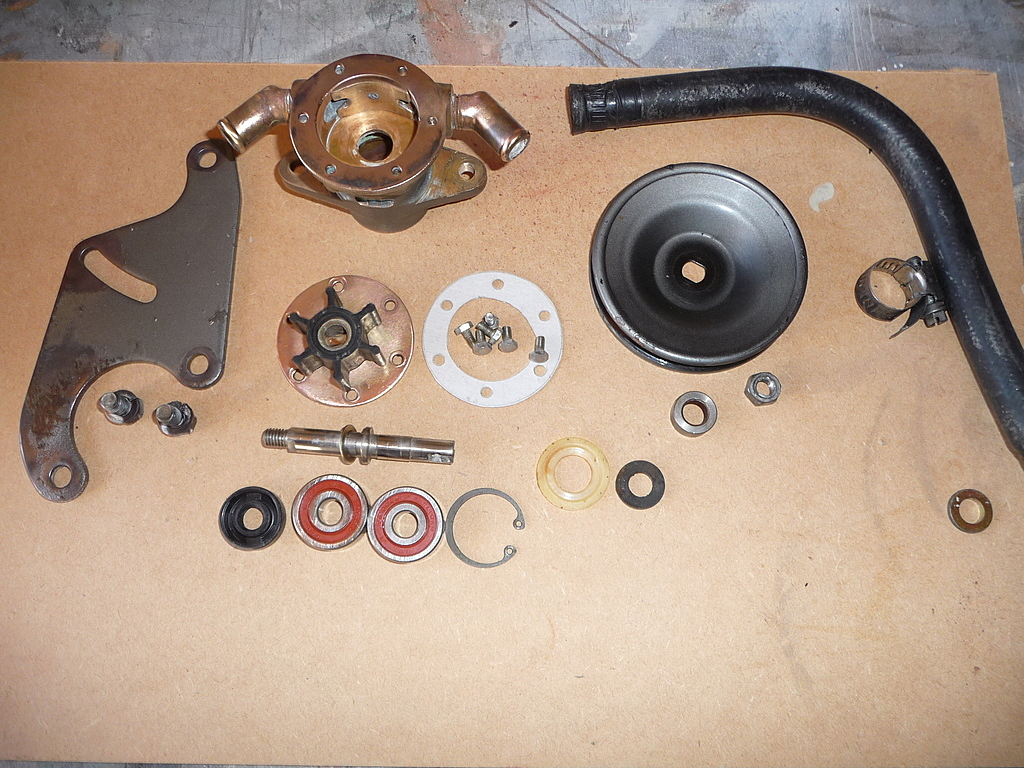

Photo : la pompe démontée.....

Répondre
zoomzoom
03 avr. 201416 juin 2020

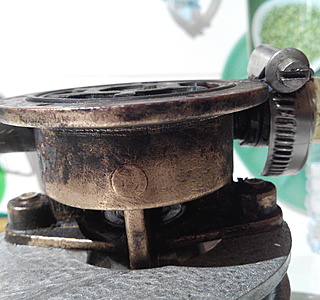

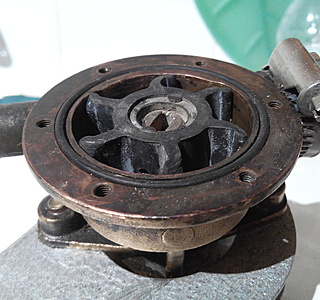

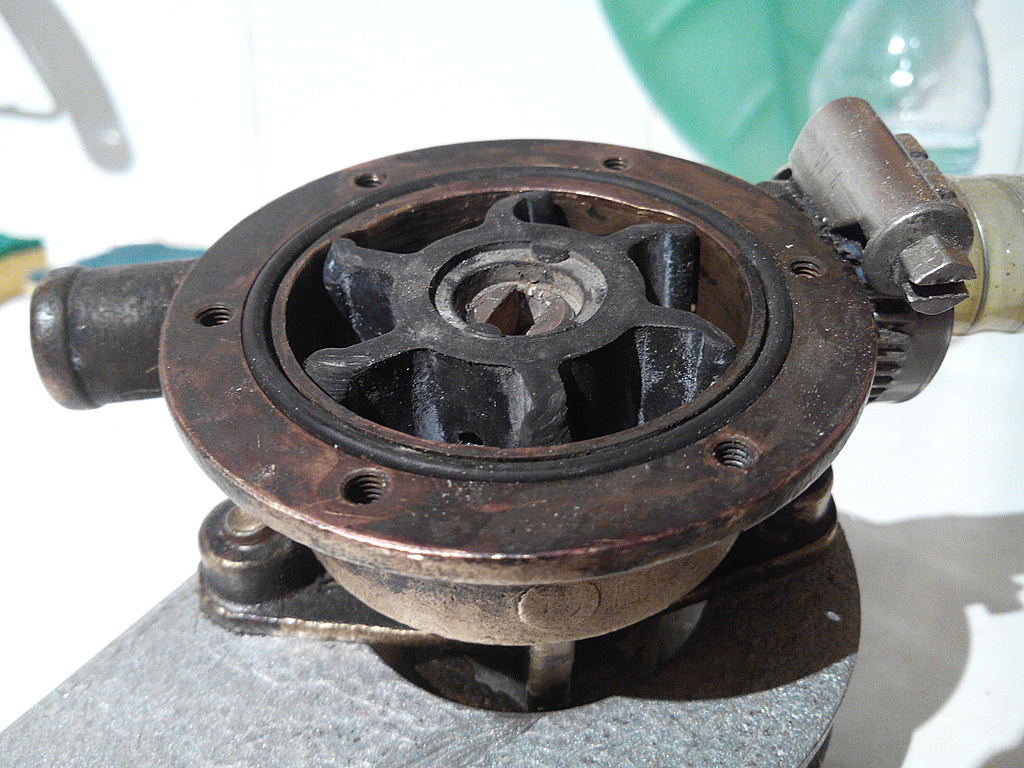

elle est à fleur, ou trés légèrement dépassante, ça n'est pas la même que toi, j'ai un torique à la place du joint papier

Répondre
diatomee56diatomee56
03 avr. 2014

je vient de changer la mienne mais je ne l'ai pas encore essayer j'ai un joint papier !
alain

Répondre
miniphilminiphil
03 avr. 2014

je pense que je vais faire une rénov complete; joint et roulements

Répondre
pitaluguepitalugue
03 avr. 2014

Re...la rénovation ne présente pas de difficulté....les roulements sont standards ,chez fournisseurs de pièces auto,( cotes en mm), pour le joint spi, porter le vieux pour la dimension, car les réf changent d'une marque à l'autre......

Répondre
LeMokoLeMoko
03 avr. 2014

Astuce pour le joint spi 24H avant le montage
Remplir de silicone ou sika
le coté du joint (ou tu peux voir le ressort)
cela augmente la longévité.
Le Moko

Répondre
miniphilminiphil
05 avr. 2014

bonsoir à tous
roulements, joint spy...en commande
suite à un demontage rapide mes souvenirs ne me pemrttent pas de retrouver l'ordre de remontage.
le spy est il le premier coté pompe puis bague metal et ensuite les 2 roulements rondelle plastiq et bague coté poulie
merci de confirmer ou pas

Répondre
pitaluguepitalugue
05 avr. 2014

Bonjour , au remontage, il y a d'abord le joint à lèvres ,une rondelle métal,puis le couvercle, c'est une rondelle en plastique , en forme de cuvette , puis les 2 roulements et le circlips......je peux vous envoyer l'éclaté ,si adresse mail.....cordialement.
Le joint comporte un ressort qui va du coté eau.....remplir de graisse le logement du ressort , ça le prolonge....

Répondre
miniphilminiphil
07 avr. 2014

voici mon mail pour la vue éclatée
miniphil2b@gmail.com

le couvercle plastique est détruit, par quoi puis je le remplacer
merci

Répondre
LeMokoLeMoko
07 avr. 2014

Bonjour Pitalugue
Non non pas de la graisse du sika
De mémoire j' ai un doute sur le sens de montage que tu proposes
pour moi le ressort coté roulement.

Le Moko

Répondre
zoomzoom
05 avr. 201416 juin 2020

Page 32 ou 33 selon le modèle
bon montage

motordele_3gm30-f.pdf
Répondre
miniphilminiphil
07 avr. 2014

merci zoom pour la doc
pieces ok, il me manque le couvercle plastique
