Trinquette emmagasinable et arisable: ça fonctionne !

Bonjour à tous.

Je me permets ce petit message pour vous faire un petit retour d'expérience de la bidouille que j'ai tenté de mettre au point.

D'abord, l'existant :

Un Dufour 410

Un emmagasineur profurl nex 2.5 rendu inutile par la vente du spi asymétrique enroulable en faveur d'un super Parasailor d'occasion.

Une trinquette - solent, c'est selon, sur mousqueton textile et arisable.

Un étai largable (acier) à changer.

Du coup, après plein de recherche, de réflexion et de bidouille...

TADAM!

De haut en bas :

Une manille 8mm HR

l'emerillon de l'emmagasineur

Une manille large 10mm

Sur la manille: l'extrémité de l'étai largable et à côté une poulie aux dimensions Ad hoc, à chaque extrémité de la manille et entre la poulie et le câble, des rondelles inox.

Ensuite, tout en bas en remontant :

L'emmagasineur

Une manille large 10mm

Sur la manille: le ridoir pélican de l'étai largable, la partie basse d'un palan 5 brins, toujours des rondelles inox...

Au dessus la partie haute du palan puis la drisse.

Je peux etarquer l'étai avec le ridoir pélican

Je peux hisser la trinquette grâce à la drisse qui passe par la poulie au sommet de l'étai largable, donc je hisse au pied de l'étai.

Je monte tout ça au port, je roule, tout ensemble, je navigue et quand le vent le nécessite, je déroule.

Pompon de la pomponiere, si le vent monte encore, je peux même prendre le ris de la trinquette ! (Mais après soit je dois hisser à nouveau pour rouler soit affaler, comme pour une trinquette classique)

Testé et approuvé : Martigues - Roses, départ génois seule, trinquette roulée.
Mi parcours, génois + trinquette
De nuit, trinquette seul.

De mon côté, je suis content 😁.

Voilà voilà, si ça peut servir. J'ai sûrement rien inventé mais là j'ai juste acheté 2 manille large et une manille HR.

Bonne soirée à tous.
Alexis

L'équipage
#trinquette#emmagasineur#solent
alliochatalliochat
19 juin 2023
milopilot milopilot
19 juin 2023

Sympa. Ca ressemble un peu à ça peut-être ?
(Ici c'est un ridoir classique au lieu du ridoir pélican, et c'est l'étai principal...).

alliochatalliochat
19 juin 2023

C'est le même principe, mais ça fonctionne de façon plus... Économique 😁
Et avec le ridoir pélican, j'enlève l'ensemble facilement pour que les filles puissent mettre leur hamac 😇

peperepepere
20 juin 2023

Tu as des photos ?

alliochatalliochat
20 juin 2023

Humm... Pas pensé :-/
J'en ferai la prochaine fois !

delices2delices2
20 juin 2023

Bonjour,

Merci ça ressemble à une très bonne idée 👍
J'ai un peu de mal à comprendre les fixations manille et poulie, si effectivement tu peux faire quelques photos, merci

lilas blanc:Ou un petit dessin (-;·le 20 juin 2023 12:39
Ajouter un commentairePublier
alliochatalliochat
20 juin 202320 juin 2023

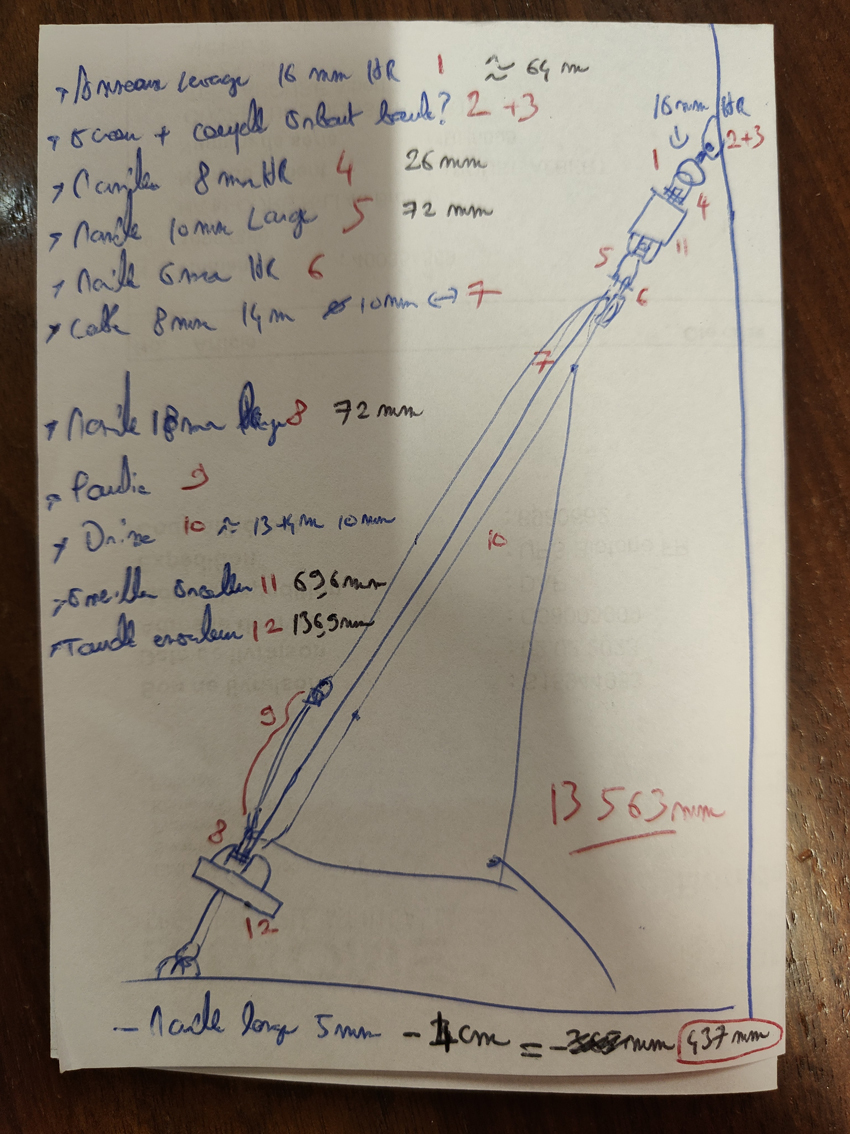

et voila, petit dessin!
Soyez indulgent, c’était fait pour moi...
dans la version finale, c'est l’emmagasineur qui et tout en bas, la voile était trop grande sinon...

lilas blanc:Merci·le 20 juin 2023 15:48
delices2:Merci itou ! Donc les rondelles sont en place pour éviter au maximum les frottements, mouvements et usures. C'est super bien vu tout ça !👏·le 20 juin 2023 16:03
lilas blanc:Une fois ta voile en haut, le reste de drisse se love au pied de l etai et s enroule avec la voile?·le 20 juin 2023 16:01
delices2:Salut Jacques Lilas blanc, ou bien un anneau/manille en bas, un bout juste pour hisser, puis on enlève le bout et on le fixe au palan. Ça fait phosphorer tout ça 🤯·le 20 juin 2023 16:29
lilas blanc:Salut Jean Yves, oui j aime bien toutes ces améliorations maison, à bas coût.D’autant plus que j ai récupéré un enrouleur qui équipait un écume de mer et qui ne demande qu a reprendre du service. ;-)·le 20 juin 2023 18:51
alliochat:Exactement, lover et fixer au niveau du ridoir pélican, tout tourne ensemble ;)Lors des premiers essais j'avais pas lovée fixé et lors de l'enroulement : gros patacaisse 😁·le 20 juin 2023 20:51
Ajouter un commentairePublier
Camille06Camille06
20 juin 2023

Intéressant le coup de fixer l'étai largable (avec ridoir pélican) sur l'emmagasineur. Ca va me faire cogiter à d'autres idées.

Pour ma part : j'ai un solent qui peut être arisé (et qui devient alors "trinquette"). MAIS dans le guindant il y a une ralingue anti-torsion.

1) à l'origine ce solent(-trinquette) n'avait pas de mousqueton et il était relativement "plié" par le guindant, et le tout mis dans une chaussette "one-shot". Pour la régate c'était sympa : on hisse avec la chaussette, on étarque, et la chaussette se dé-zipe. Problème, c'est "ONE SHOT" = très très très chiant en mer à remettre dans sa chaussette le long du pont (faut faire ça à quai)

2) La longueur du guindant étant juste juste juste, j'avais décidé de faire des modifications "en haut", et aussi en bas, pour gagner quelques précieux centimètres. Et j'avais utilisé l'emmagasineur NEX 2.5t du Code Zéro. L'idée était que l'emmagasineur NEX 2.5t devenait "la propriété" du Solent-Trinquette, mais qu'occasionnellement (lorsque le vent est bien plus faible) le Solent-Trinquette "prête" l'emmagasineur au Code Zéro. Problème 1 : fallait pas oublier l'emmagasineur sur le Code Zéro, sa place "tout le temps ou presque" c'est pour le Solent. Problème 2 : il me manquait des précieux centimètres de guindant , donc c'était mal étarqué, et donc problème de cap. Problème 3 : c'est pas vraiment arisable puisque si je choque sa drisse le solent(-trinquette) va faire un grosse prise au vent.

3) j'ai fait installer des mousquetons sur le Solent(-trinquette) et j'ai fabriqué un étai textile en Dyneema SK99 (gainé dyneema SK78) avec ridoir pélican. Ainsi le Solent(-trinquette) je le mousquetonne. C'est la situation actuelle (Le Code Zéro s'est réapproprié en permanence l'emmagasineur). Sa mise en place me semble longue/fastidieuse ... mais fiable. (sous réserve d'entretien des mousquetons ...)

Ton idée est intéressante. Je vais y réfléchir. Merci :-)

gorlann29gorlann29
20 juin 2023

Bonsoir,

@Jakez: c' est le montage que j' ai fait pour la trinquette de mon canote.

@alliochat: tu as ré-inventé l' enmagasinneur Bartell, dont le principe fonctionne très bien.
Généralement,la drisse fait la longueur de l' étai, et pour affaler, on rajoute un bout dont la fixation se retrouve en haut une fois la voile en bas.
Cà évite de se retrouver avec une longueur de guindant de drisse dont on ne sais que faire une fois la voile hissée.

Si on envoie ou affale pas la voile souvent (si elle reste à poste quoi), c' est satisfaisant.
Mais si on envisage de faire la manœuvre en mer (pour par exemple remplacer la trinquette par le tourmentin dans mon cas) çà ne le fait plus du tout!
Pour palier à çà,j' ai fait ma drisse en continu (un peu comme une drisse de pavillon), en rajoutant une petite poulie sur la manille de point d' amure, avec un oeil (un simple nœud de plein-point) placé de telle sorte que je puisse frapper dessus le mousqueton supérieur du palan d' étarquage.
Je n' ai ainsi plus de bout à rajouter à l' extrémité de la drisse pour affaler, et changer de voile en mer est devenu facile.

Gorlann

alliochat:Je n'arrive pas à visualiser l'idée du montage de la drisse en continu ?! Un petit dessin serait il envisageable ? Merci beaucoup et bonne soirée. Alexis ·le 20 juin 2023 22:54
lilas blanc:Salut Gorlann, tu te fais trop rare sur HetH en ce moment.J ai regardé mon matos, l enrouleur ne devrait pas poser de problème mais la difficulté va être de trouver un émerillon…·le 21 juin 2023 10:31
gorlann29:Bonjour alliochat, pour visualiser la drisse en continu, tu peux regarder le shéma de principe dans le post de BadBoy. Il suffit de rajouter un petit bout frappé sur le mousqueton de point de drisse, courant le long du guindant, passant dans un guide (petite poulie ou anneau de friction) au niveau de la fixation de pt d' amure et remontant jusqu' au mousqueton supérieur du palan d' étarquage (sur lequel est fixé la drisse). Ainsi, quand tu hisses, le dormant, au lieu de s' accumuler en bas remonte le long de l' étai, ne flotte pas dans le vent et ne gêne pas à l' enroulement.·le 22 juin 2023 08:02
delices2:L'adresse du fabricant cité par gorlann29 : bartels.eu[...]/fr/ ·le 22 juin 2023 15:16
Ajouter un commentairePublier
delices2delices2
21 juin 2023

@gorlann29
Bonjour,
Sur ton enrouleur de génois, tu as depuis longtemps remplacer l'émerillon par une ferrure sur laquelle tu fixes le point de drisse du génois : tu as fait plusieurs interventions sur cette solution.
Pourquoi ne pas installer une poulie comme sur la solution présentée ici ?

gorlann29:Bonsoir delices2, installer une poulie sur la ferrure de mon enrouleur modifié serait effectivement une possibilité qui m' éviterait d' avoir à monter au mât.Pour être honnête, je n' y avait même pas pensé... alors que j' ai çà sur mon enmagasineur de trinquette!Mais comme j' ai des échelons, ce n' est pas un problème.En tout cas, merci d' avoir émis cette idée, qui pourra servir à d' autres pour remplacer le coûteux émérillon.Gorlann·le 21 juin 2023 20:49
delices2:👍😊·le 21 juin 2023 23:54
Ajouter un commentairePublier
