transistor puissance pilote autohelm 800 (ou st1000 et 2000)

bonjour,
suite réponse de papy-boom sur www.hisse-et-oh.com[...]lm-2000 (en 2007!),
est ce que quelqu'un qui aurait un autohelm 800 ouvert ou des doc, peut me confirmer (ou pas!) que les 4 transistors de puissance des autohelm avec mosfet sont bien 4 identiques IRFZ44N (et pas 2xN et 2xP comme parfois sur certains H-bridge si j'ai bien compris),
moi c'est un ah800 (mais c'est pareil sur st1000 et 2000), que j'ai récupéré avec les transistors de puissances enlevés, et j'ai un doute si H-bridge 4xN, ou 2xN+2xP

en fait sur cette photo 20621ed2033b4a9cb02ea2a46248ffb9.objectstore.eu[...]879.png , je devine déjà 2x IRFZ44N, mais malheureusement on voit pas les 2 autres,

j'ai fait un test avec x4 IRFZ44N mais le pilote ne marche que dans un sens donc je voudrais être sûr que les 2 autres que je ne vois pas sur la photo ne sont pas censés être différents (ceux en bord de pcb)
(papy-boom m'a gentilement proposé de vérifier mais pas possible avant avril)

L'équipage
27 fév. 2018
27 fév. 2018

Sur le schéma des ST1000-2000-4000+
le pont en H est constitué par des Mosfets NON complémentaires alors que le plus souvent un pont en H utilisait autrefois des Transistors et maintenant des Mosfets, en montage complémentaires pour chaque branche verticale.
Reste à être certain que le AH800 antérieur au ST utilisait des vraiment des Mosfets et dans un montage non complémentaire.
Le défaut de marche peut aussi venir d'un problème au niveau des commandes en amont.

27 fév. 201827 fév. 2018

Sur la doc (pj) les composants TR15; TR21; TR19 et TR 18 sont référencés: LRFZ34 60V 30A. voir page 24.
Sur la carte que j'ai je ne peux lire que la référence de deux d'entre-eux car il sont montés de telle façon que les références de TR15 et TR21 ne peuvent être lues sans dessouder les deux autres.
La référence lisible est IRFZ44 et non pas 34 comme indiquer sur la doc !!!

27 fév. 201827 fév. 2018

@chanab, merci, je vois sur le schéma dans ton manuel que les 4 mosfet sont de même type, c'est la confirmation dont j'avais besoin

@outremer: merci, je crois qu'il y a différentes versions mais le pcb du ah800 que j'ai a l'air rigoureusement identique au schémadu st1000 et 2000 sur le manuel de chanab (en dehors de l'écran, mais sur mon ah800 il y a bien l'empreinte pour l'écran donc les routages sont très certainement identiques)

la mauvaise nouvelle c'est donc que c'est un problème plus compliqué, bah je crois que je vais pas y passer trop de temps, au pire ça me fait quelques pièces pour mon mon vieil autohelm 1000, ancienne génération avec transistors bipolaires et moins de cms et autres circuits indéssoudables! au moins c'est facile à réparer! ça me fait déjà le moteur et le fluxgate en rechange :) (surtout que les miens sont biens oxydés!)

27 fév. 2018

Je ne sais pas si c'est pertinent pour ta recherche mais sur un Raymarine Type 300 il s'agit aussi de quatres transistors identiques (des IRFZ46N dans ce cas ci)

27 fév. 2018

Bsr
J ai eu aussi le prblm du pilote qui marche que dans un sens j ai pas réussi a résoudre le pbllm

28 fév. 201816 juin 2020

Cherchez plus,c'est ici !!????
Tr4 , Tr7 = BDW 93 B
Tr6 , Tr8 = BDW 94 B

09 jan. 2019

bonjour Albor,
j'ai un autohelm 800. ( sur Dufour 27 de 1974 )
je dois remplacer les 4 Transistores ( Tr4, 6, 7, 8).
mais la carte est un peu endommage ( grillé !!.. ).
Sans abuser : aurais tu le schéma de la carte côté circuit ? ( ou bien, ou je pourrais le récupérer .. )
merci pour ta réponse.
Cdlt
julio.
julio.pimentel@free.fr

09 jan. 201909 jan. 2019

Juste une chose complémentaire à laquelle il faut prêter attention :
le condensateur de filtrage aux bornes du moteur et en sortie du H-Bridge (sorties transistors de puissance) est bien souvent deux électrochimiques tête-bêche qui n'aiment pas avoir leurs bornes "à contre courant".
Je m'explique : dans un sens de rotation, la polarité aux bornes d'un des électrochimiques est correcte mais pas pour l'autre.
Ce montage tient quelques temps mais ne tient pas à longue échéance et il vaut mieux changer ces condos surtout s'il sont légèrement joufflu.
(A priori, je pense aux condensateurs C14 et C15 du plan d'implantation donné par Albor qui sont montés tête bêche)

02 mars 2023

Hello Laninon!

"A priori, je pense aux condensateurs C14 et C15 du plan d'implantation donné par Albor qui sont montés tête bêche)"

What are the sizes of these "condensateurs C14 et C15" in [µF]?
Thx!

02 mars 2023

Salut,
je suis allé voir sur le plan récupéré de chez Raymarine la valeur en µF des condensateurs de filtrage du H-bridge de puissance (aux bornes du moteur et sur le PCB). La copie du schéma étant mauvaise, je devine 1µF électrochimique polarisé ; reste à lire sur les anciens boîtiers la valeur de leur voltage nominal. En principe ce serait de l'ordre de 20V. Que ce soit 1µF ou 10µF, ça filtrera les parasites moteur.

Hi,
I went to see on the plan recovered from Raymarine the value in µF of the power H-bridge filter capacitors (at the motor terminals and on the PCB). The copy of the diagram being bad, I guess 1µF polarized electrochemical; remains to read on the old cases the value of their nominal voltage. Typically this would be around 20V. Whether it's 1µF or 10µF, it will filter motor noise.

02 mars 2023

Salut!

Thank you so much for this fast help!

09 jan. 201909 jan. 2019

Ce sont bien des transistors bipolaires sur le 800 (et pas des FET donc), comme mentionné par Albor, voir:

sfbaysss.org[...]ead.php

09 jan. 2019

Bonjour spicea,
Merci pour ta réponse....
Pour les transistors : c'est bon....
Ce qu'il me manque c'est une photo ou le schéma électronique de la carte au point où sont soudés ces 4 transistors.... Car a carte a grillé a cette endroit et je dois refaire les chemins du cuivre !!
Merci .

Julio

09 jan. 201909 jan. 2019

Avec plaisir Julio.
Albor semble avoir le service manual. Sinon fait une photo bien nette du côté pistes cela ne sera pas trop dur de reconstituer les pistes grillées.

09 jan. 201916 juin 2020

Bonsoir À tous

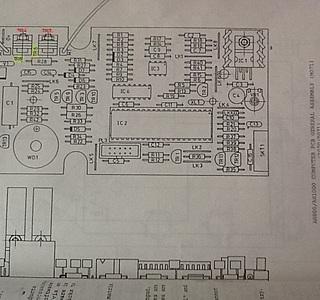

En couleur avec les modifs ????
Bonne soudure Julio

09 jan. 2019

Bonsoir Albor,
Super... Ça devrait le faire !!!!
Merci...
Il faudra s'appliquer !!..
A bientôt..
Julio.

09 jan. 2019

Salut, attention par rapport à mon post initial: moi c'était bien des mosfset (Irfz44), et pas des bipolaire (bdw 93 et 94) mentionnés par albor. Comme déjà dit il y a plusieurs versions de cartes donc il faut le préciser.
Ce qui est rigolo c'est que j'ai aussi 2 at1000 qui eux sont en bipolaire, d'ailleurs j'ai un des pilote à nouveau grillé, et je cherche des bdw93 et 94 . j'avais commandé en ligne mais là je suis en escale en Martinique, si quelqu'un à un tuyau (pas trouvé au Marin )

09 jan. 2019

Altek caraibe à Dillon, ils ont un site internet.

09 jan. 2019

Sur un carte, j' avais aussi les transistors (CMS) derriere la gate qui avait cramé.

10 jan. 2019

Bonjour samdam,
D'accord . Merci pour la précision.
Sur ma carte, ce sont des BDW 93 et 94..
..... Au boulot .....
Bonne journée.

10 jan. 201916 juin 2020

En fait sur mon at1000 les transistors étaient tous ok, le problème venait d'une mauvaise soudure .
J'en profite pour signaler une astuce pour les cartes at 800 et 1000 " version bipolaire " qui ont tendance à surchauffer (surtout ici sous les tropiques!): ajouter un "radiateur " sur ceux d'origine (vissé + pâte thermique). Attention les 2 radiateurs ne doivent pas se toucher entre-eux ni par l'intermédiaire du verin qui est proche . Par contre ça complique le montage/ démontage.
Et surtout ne pas laisser le pilote exposé au soleil (j'ai une petite toile tendue pour le mettre à l'ombre )
