Tourteau accouplement moteur

bonjour
et chez france helices?

en arbre de 25, c'est une valeur approchant 80.

vous arrivez à passer une clé ?

Re,
"...vieux, vieux...": j'ai consulté un catalogue de 1995 (Accastillage Bernard) !
Avant, on s'approche d'un catalogue des EPHAD !
Mamita

Non, il y a plus ou moins un standard selon le diamètre de l'arbre.
En l’occurrence, pour le 25, il y a 3 dimensions approchant le 80.
Dès qu'on passe au 30, ça se normalise.
Dans le cas présent, avec un centrage de 50 et un entraxe de 55, à moins de mettre des vis de 2, mécaniquement je ne comprends pas le montage à moins de mettre des BTR avec un taraudage dans la masse.

Bonjour
Je pense que JP veut dire 55 entraxe de trou a trou , c’est à dire un carre de 55 qui donne un diametre de perçage de 55 x 1,414 = 77,77

Re JP29,

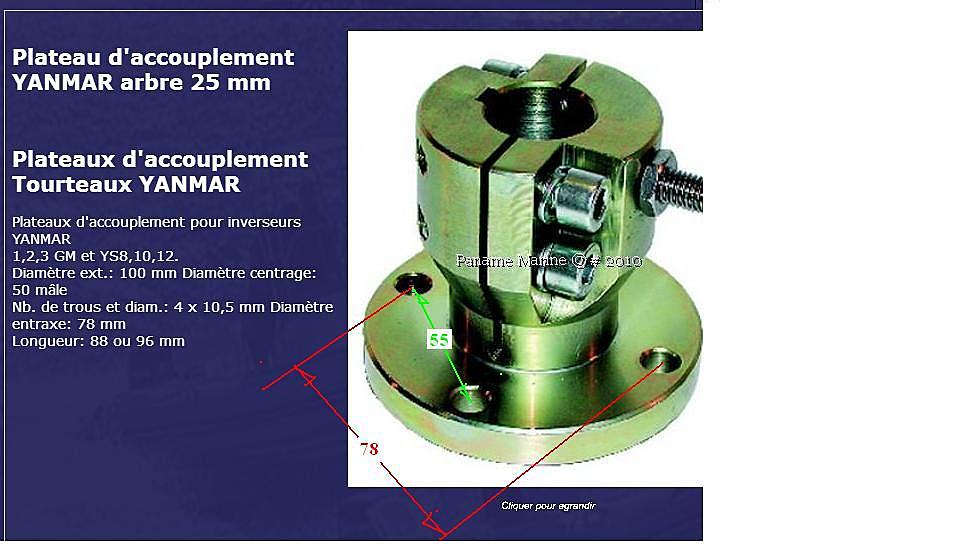

Un petit dessin vaut mieux qu'un grand discours ...
La mesure entre-axes ...doit de calculer entre trous opposés (cotes rouges), et non entre trous attenants (cotes vertes)!
Mamita

Mamita, si la mesure de l'entraxe se fait entre trous opposés, il est possible que je puisse trouver un tourteau adapté. Je vais reprendre les mesures sur place. Merci pour votre aide. JP 29

Re,

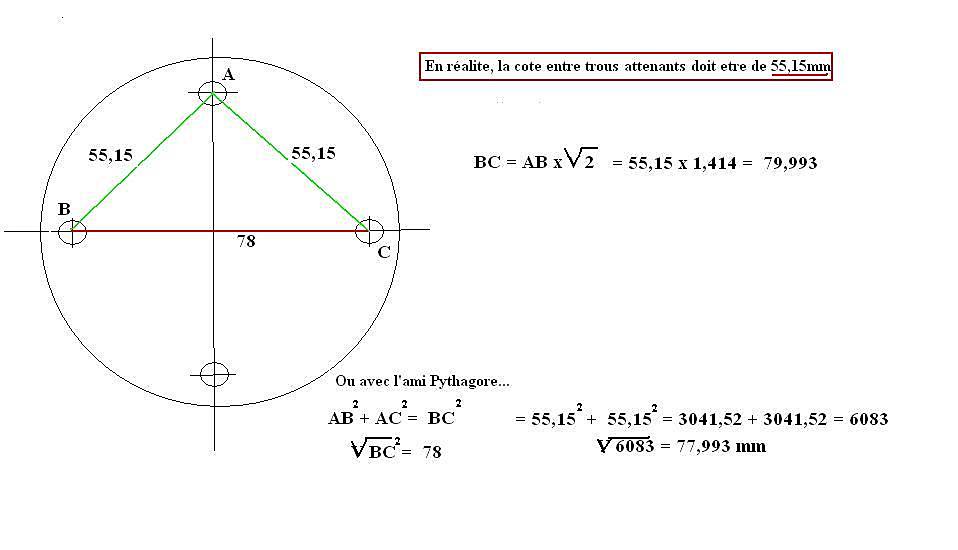

La cote réelle entre trous attenants doit être de: 55,15mm
Uniquement pour confirmer la cote de 78mm, voir ci joint:
Mamita

Usineur.fr ... tu soumets ton plan, tu reçois des devis, tu choisis l’usineur, et tu reçois ta pièce ...
