Temperature moteur et arduino

Ben oui , pourquoi pas faire une fiche bien claire , et bien détaillée pour tous ceux qui ne connaissent pas arduino
Ça serait bigrement intéressant

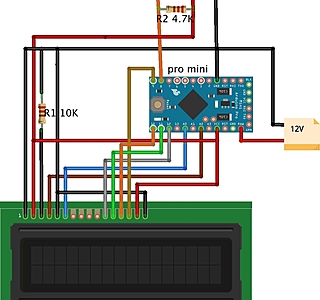

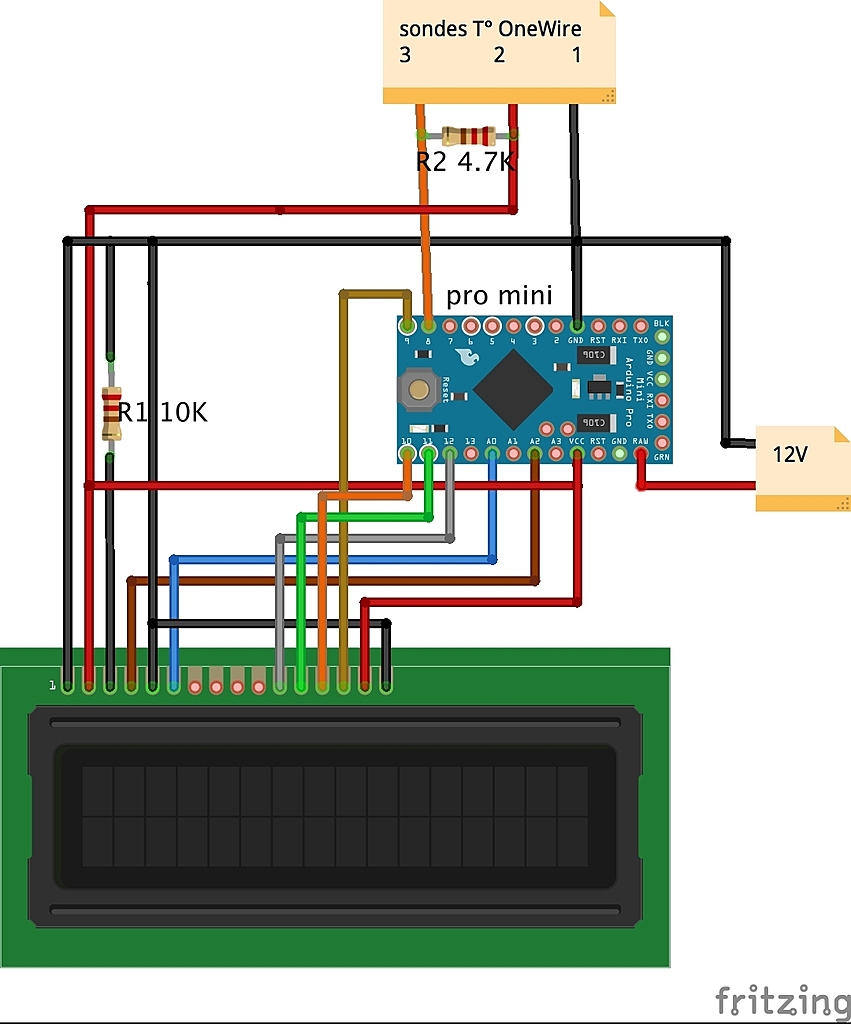

Voici un doc word qui contient le code source et quelques explications, ainsi que le schema de principe du circuit.
N'hesitez pas si vous avez des questions !

j'ai prototypé avec un nano aussi, mais finalement, pour des raisons d'integration dans le boitier, et pour economiser un nano, j'ai transposé le tout sur un atmega328p.

bof, les compatibles mini pro sont à moins de 2€.

elles ne sont pas encore fixées, mais je pensais les coller à la cyano ou a l'epoxy

si tu causes anglais, le site officiel arduino est assez bien foutu arduino.cc[...]

sinon, il y a plein de tutos partout sur le net. Je te conseille d'acheter un arduino uno ou un nano pour commencer, c'est super facile a mettre en place : tu le branches au pc en usb, une plaque d'essai et quelques composants de base, et c'est parti !

Ca n'apparait pas sur le montage, mais j'ai en fait utilisé un petit kit tout fait, avec un convertisseur à découpage. J'avais peur qu'un 7805, meme avec radiateur, ne tienne pas le coup, surtout si je décide de mettre le tout dans la cale moteur...

Tout à fait réalisable, mais alors il faudrait aussi mettre deux ou trois boutons en facade, pour pouvoir configurer les temperatures.
Pourquoi pas pour une V2 :langue2:

Bonjour, j'ai fait un montage semblable avec des pré- alertes et alerte suivant trois seuil et trois sondes pendant l'hiver dernier mais pour ce qui est de l' EGT les sondes DS18B20 ayant une Plage de température mesurable de -55 à +125 °C , je ne m'y suis pas risqué car je pense bien que les gaz d'échappement seront au delà de 125°C; pouvez vous confirmer la ref de la sonde EGT?
Merci

Et tu les as fixées comment sur le moteur pour que ça tienne vraiment ?

Voilà, c'est ça.
Tu prends une baguette en alu carrée de chez Casto, un truc plein et de grosse section.
Tu perces dans la longueur un trou très légèrement inférieur au diamètre du capteur et de la longueur du capteur
Tu fais un trait de scie dans la longueur pour que le trou soit élastique.
Plus un trou perpendiculaire pour qu'un des boulons du moteur puisse y passer.
Et comme ça tu plaques ce "fourreau" ,comme dit notre ami Pla, contre la culasse, le coude d'échappement, le carter à huile...

Amicalement.
FX

Hello,

Quelle point du moteur mesurer ?
Quelle T° maxi à la culasse ? (choix du capteur)

Aller, tiens, en lisant ce fils, ça m'a donné envie.
Je vais donc me lancer dans un montage Arduino pour la T° du moteur.
Je ne pense mesurer qu'une seule T°. Je pense la culasse.
Qu'en pensez vous ?
S'il ne fallait mesurer qu'une seule T°, je me dis que la culasse serait la plus réactive et parlante.
On y trouve des flux d'eau et d'huile, et il me semble que s'il y a une surchauffe, elle sera détecté en premier à cet endroit et avec pas trop d'inertie.

Qu'une seule T° car l'idée est de finir par un affichage sur un des cadrans NMEA2000 du cockpit avec 2 données bien visible de nuit simultanées:
- T° moteur
- Vitesse vent réel
Comme ça lors des longues traversées au moteur, je pourrais contrôler que le moteur ne surchauffe pas et voir si par hasard le vent ne serait pas suffisant pour remettre les voiles.

Amicalement.
FX

N'est-ce pas au niveau de la durite d'échappement que l'on voit la température monter très rapidement en cas de panne du système de refroidissement ?

Il me semble que dans le cas des alarmes commerciales (Vetus et autres) la sonde est vissée à travers la durite à 30 ou 50 cm après le coude, et l'alarme est vers 80° , on doit trouver les détails dans le catalogue Vetus .

en effet si l'eau ne circule plus ce sera une mesure des gas direct qui sera faite ,de même si le flux d'eau varie ça se traduira par des variations de t°

Hello,

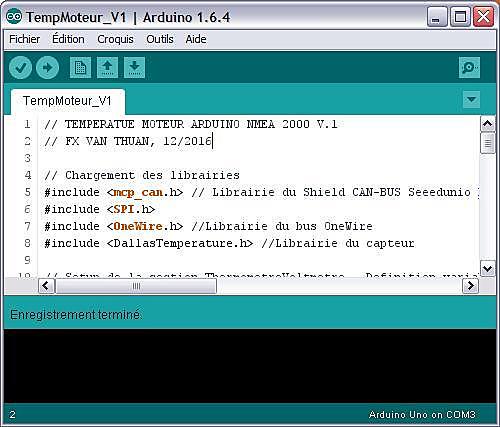

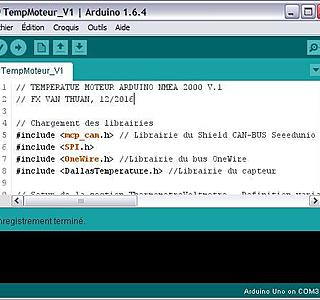

L'un d'entre vous aurait-il la library DallasTemperature ?

J'ai un pb avec celle que je viens de charger sur Gitub. Et le lien qu'on trouve partout ailleurs est mort.
www.milesburton.com[...]Library

Elle ne monte pas dans le Sketch, son nom reste en noir au lieu de rouge et les mots clés ne sont pas reconnus:

Amicalement.
FX

J'ai, si tu me laisses un instant je t'envoie ça par email perso.

fait à 19.51 local :mdr:

Sinon il y a plein de libraires OneWire qui permettent d'adresser le ds18b20 sans souci, apparemment...
