Tangon de spi et accroche sur le mat

le hale bas est en principe fixé vers le milieu de la plage avant, entre mât et étai
ce rail serait plutôt pour tangonner le génois

Le tangon ou ses embouts n´auraient-ils pas été changés? Le rail correspondrait au système d´origine.

S´il y a une patte d´oie sur le tangon pour hâle bas et hâle haut c´est que le hâle bas est pris sur la plage avant.

En tout cas il faut un hâle bas sinon le tangon finira par mater et s´il y a un peu de vent on peut casser.

Une photo de la plage avant et du tangon aideraient bien.

C'est donc la fixation des hale-bas et hale-haut sur des pattes d'oie. Cette disposition permet de transformer les efforts de traction sur le tangon en compression du tube; et donc évite de le plier.
Sur un voilier pas trop grand le hale-bas peut être renvoyé en pied de mât. En effet eu , un renvoi en milieu de plage avant compliqué sérieusement les réglages.

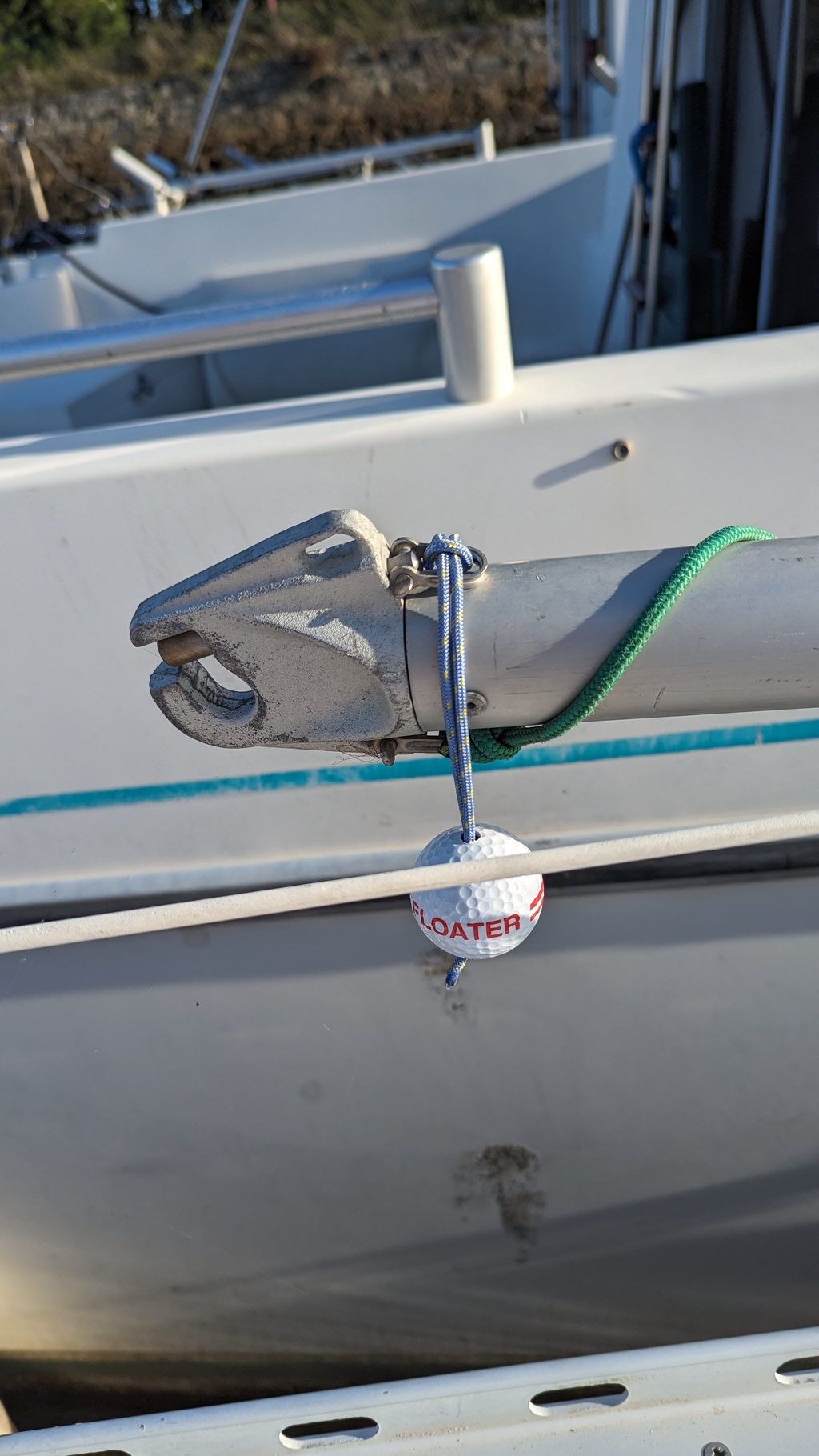

Je ne serais pas surpris que les cloches en extrémité du tangon soient identiques. À l'empennage on décroche le tangon du mât, on accroche la cloche libre sur l'écoute (qui deviendra bras à la fin de la manoeuvre); on décroche la cloche sur le bras au vent, on l'accroche sur le mât. On empanbe la GV. In règle pour la nouvelle amure.
Deux remarques:
- l'ouverture des cloches vers le haut, cela facilite la libération du bras.
- s'il y a un bas étai, cela ne facilite pas la manipulation.

Avec une seule patte d'oie, le hale-aut ou le hale-bas doit impérativement être fixé au coin du spi.
J'essaie d'expliquer comment j'utiliserais le système.
Patte d'oie pour y crocher le hale-haut. 2 hale-bas, un sur chacun des coins inférieurs du spi.
Pour l'empennage: immobilisation du futur point d'amure en raidissant le hale-bas sous le vent. Ainsi il y est facile d'y accrocher la cloche de tangon anciennement fixée au mât. Empannage. Choquer l'ancien hale-bas et réglages pour le nouveau cap.
Cela fait un cordage de plus, mais il est sûr que le spi ne s'élèvera pas hors de possibilité de l'attraper quand il est temporairement libéré du tangon 😯.

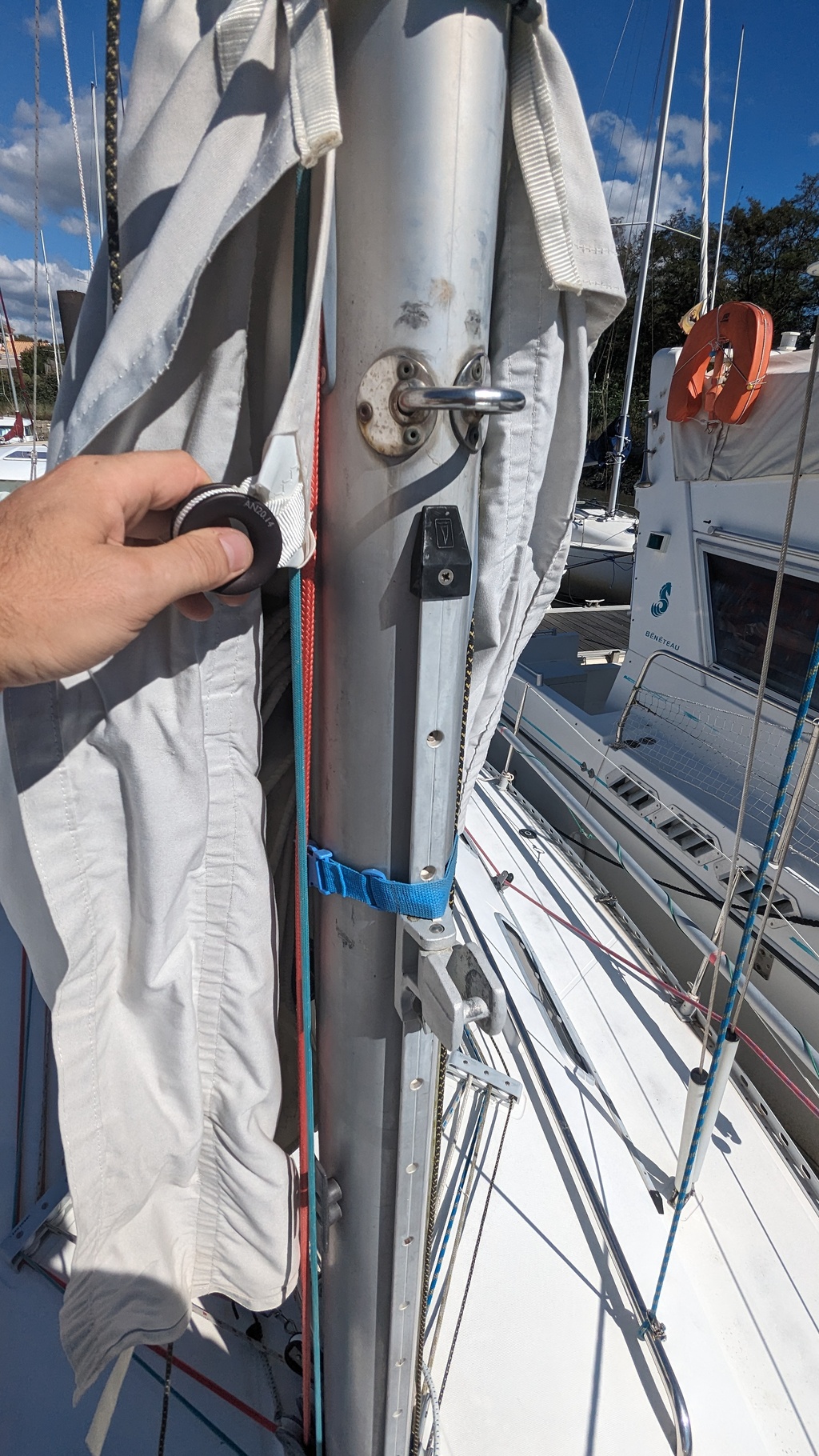

Sur mon bateau, j'ai un rail et 2 cloches fixes.

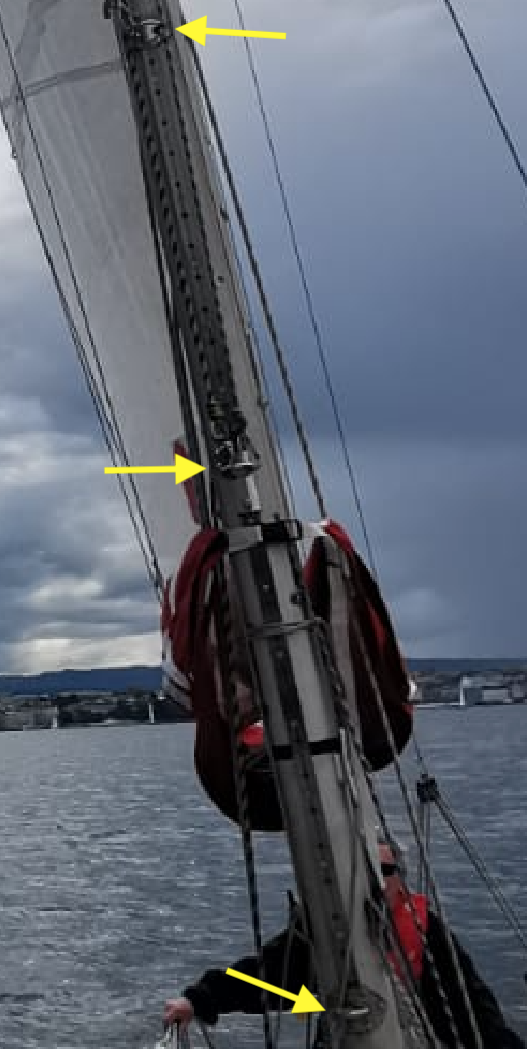

J'utilise principalement l'anneau du rail pour ajuster la hauteur du tangon et parfois l'anneau du bas avec le spi tête dans le petit temps, quand le tangon doit être très bas.

L'anneau du haut me sert principalement pour crocher toutes les drisses qui ne servent pas.

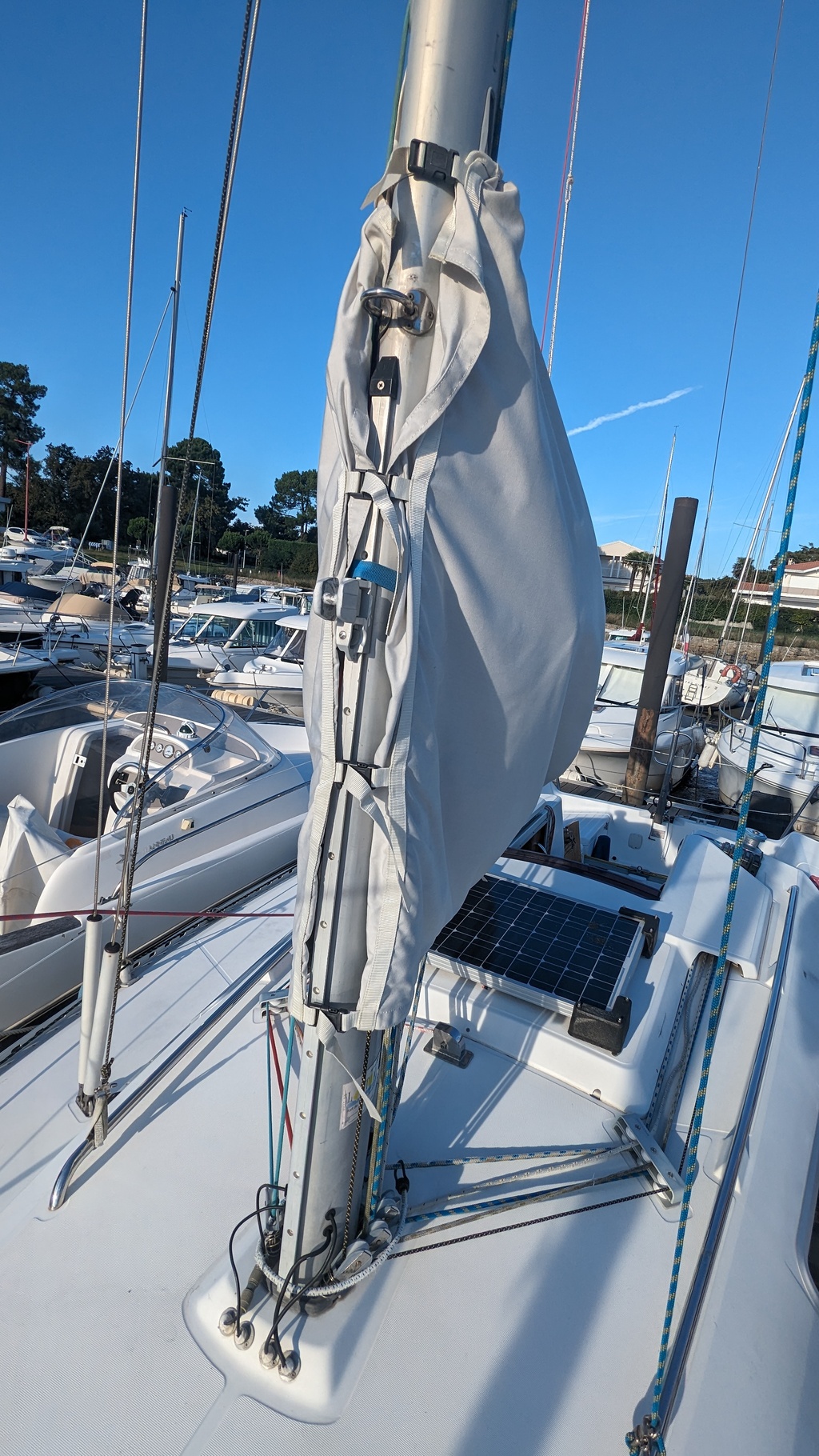

Ce qui m'étonne c'est que ton rail me semble très bas sur le mât.
