Tableau electrique maison

Hello,
Perso je partirais sur une plaque de plastique plutôt que métallique.
C'est vrai que l'alu bien traité ça peut avoir de la gueule, mais c'est conducteur et ça peut donc créer des pb sournois.
Chez nous, le tableau qui regroupe tous les inter est une plaque d'altuglas noir brillant.
Ca fait net et assez pro.
Ensuite c'est aussi une question de gout.
Amicalement.
FX

ceci étant, je ne veux pas casser les envies de réfléchir à un bon bricolage maison mais ... www.temu.com[...]04.html

Perso, j'ai installé (enfin la version 6 interrupteurs et non pas 8 comme ici) !

Et tu peux ajouter de plus.

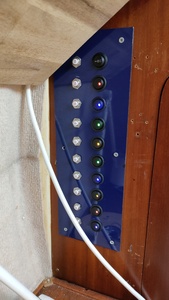

On avait fait ça sur de l'altuglass :

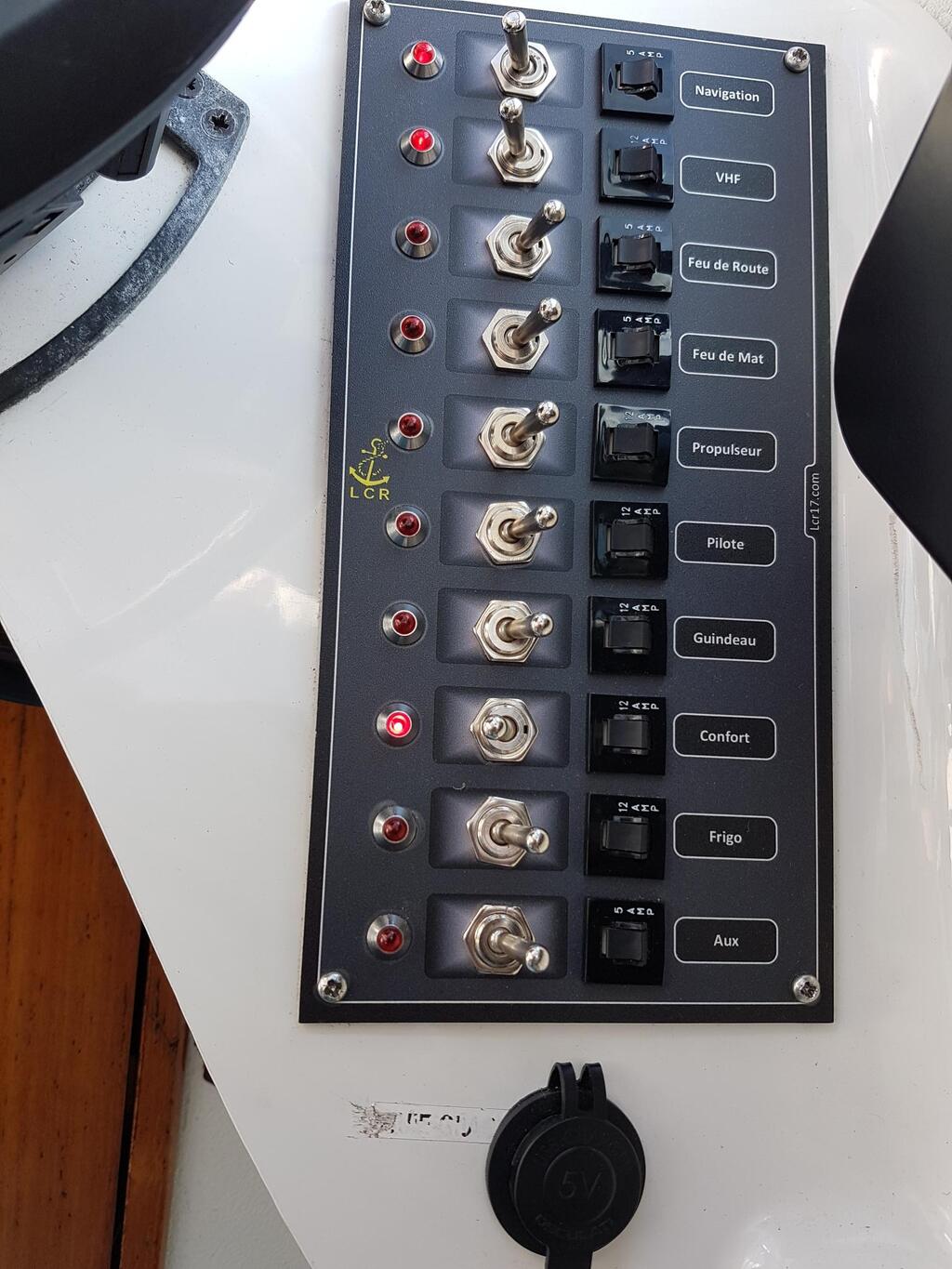

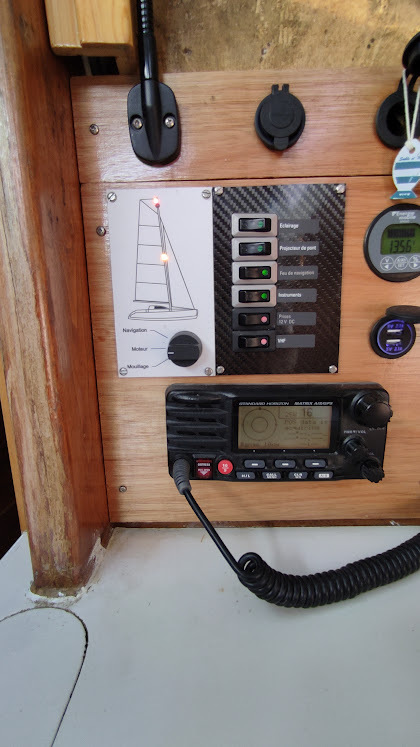

Perso j'ai un tableau de ce type, il y en a plein sur Amazon autour de 30€ :

Avantage : c'est propre, les prises USB/12V très accessible, indicateur de tension… Bref sur mon petit bateau je n'en demande pas plus.

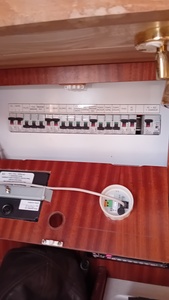

Moi, j'ai un copain qui a refait le sien sur vieux cata Louisiane avec des disjoncteurs de belle facture , bien entendu du Chinois à ce prix, moins de 100 euros il me semble mais lui,c'est des fusibles automatiques ...
Il en a mis 2 superposés avec une barrette allume cigare et USB, et voltage au dessus, plutôt pas mal réalisé à encastrer...
.
fr.aliexpress.com[...]at.html

.
fr.aliexpress.com[...]50.html
.
fr.aliexpress.com[...]81.html

Contre toute attente, j'ai pensé à faire les photos promises !

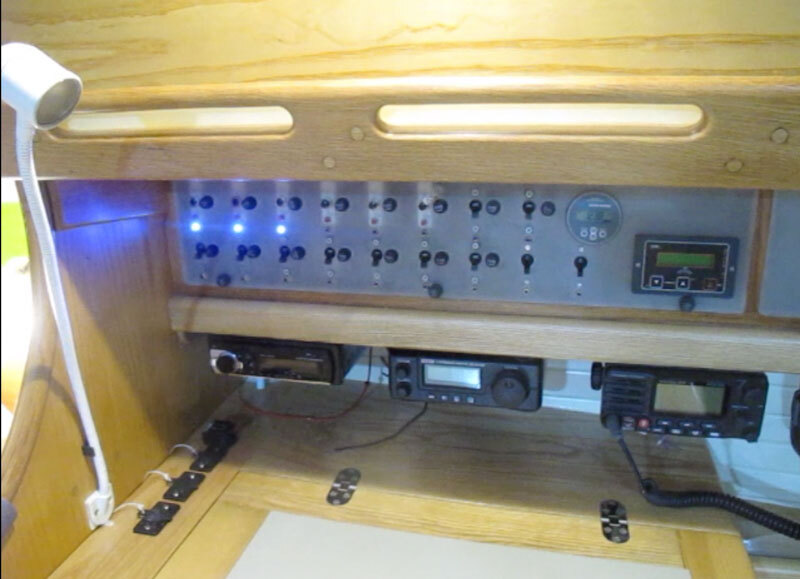

-1- La façade

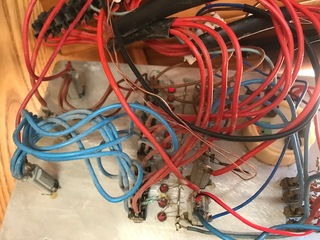

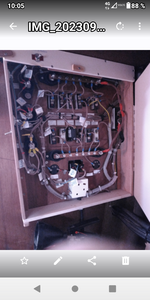

-2- L'envers
-3- Les dominos de raccordement, j'ai soudé des broches laiton sur une barrette, cela permet d'avoir une barrette femelle et une barrette mâle pour rendre le tableau assez rapidement amovible.

Hola
Diruptor ,excellents produits !
diruptor.com[...]/
Se méfier des tableaux tout faits pas cher, j'avais pris sur Ali un modèle que j'ai mis ensuite à la poubelle,les LEDs grillaient,ça chauffait...
Si on fait soi même son tableau on met des disjoncteurs avec les valeurs que l'on veut,ce qu'on n'a pas avec ceux déjà montés.
Pas d'inter sur un tableau,le disjoncteur fait inter et protection.
Un fusible près des appareils pour les protéger.
Le disjoncteur protège la ligne.
Pensez à séparer les moins par une cloison, ça élimine une source d'accident.
Et saisir tous les câbles,pas de forêt anarchique de fils qui forcent sur leurs connectiques ou qui font hamac...
Si on peut éviter un tableau sur charnières c'est mieux.
Le top c'est un accès direct derrière le tableau,plus de stress sur les câbles,tout est accessible sans démontage.
Si tableau sur charnières ou amovible il faut bien soigner l'arrivée des câbles, avoir une partie bloquée et une partie souple pour l'ouverture.
Je suis effaré par le bordel souvent dans les tableaux,qui quand on les ouvre tirent sur les fils,ou rien n'est référencé,avec des couleurs variables et où tout est trop proche dans un espace minuscule.
Penser aux interventions futures tout doit être clair et accessible...

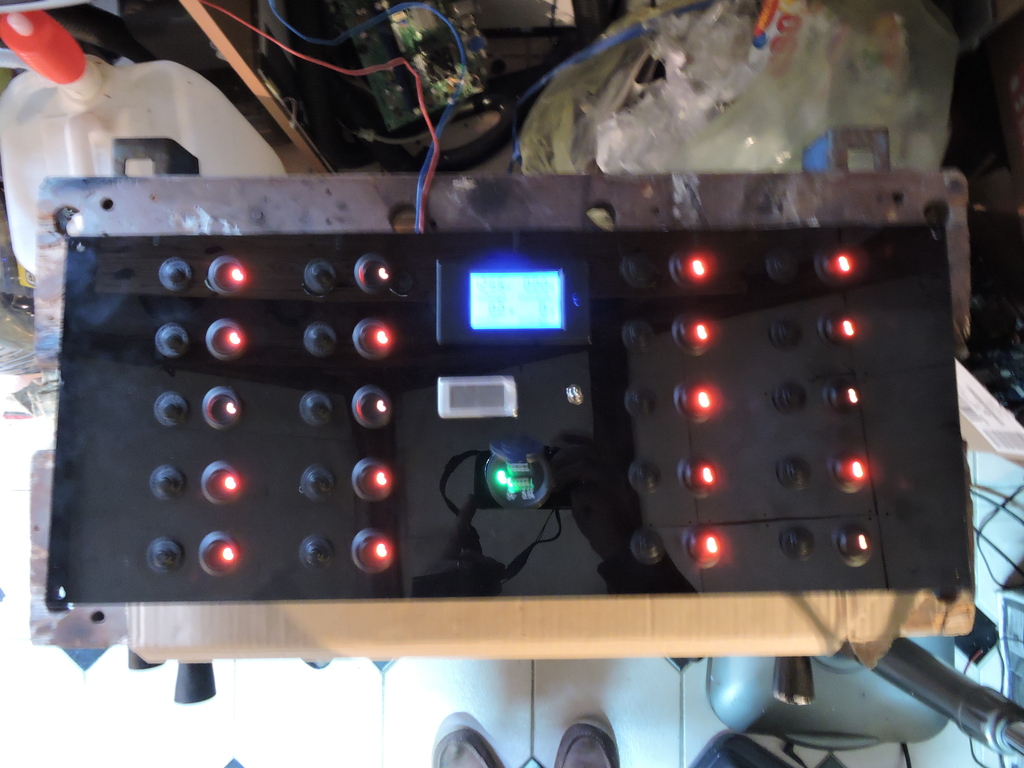

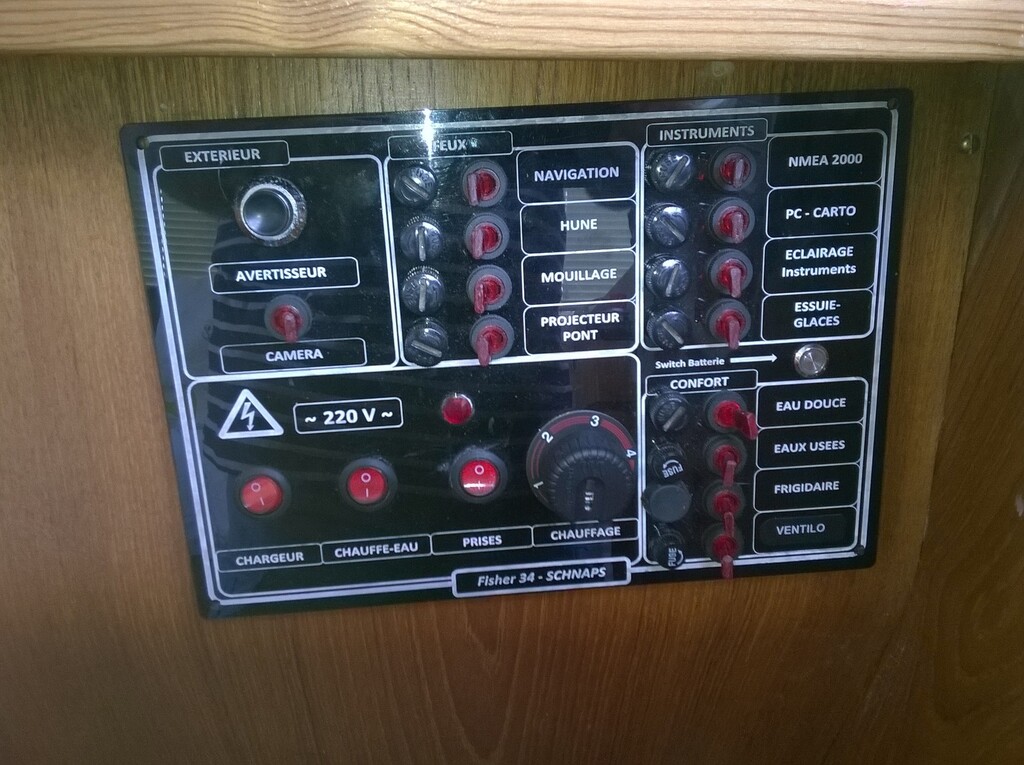

Pour mon Fisher 34 (vendu depuis), j'avais récupéré une chute de plaque d'altuglass (ou Makrolon ?) noire, direction un Fablab à proximité pour réaliser les inscriptions et découpes au laser et hop, un nouveau tableau plus pratique que l'installation précédente...

bizarre, le titre de ce sujet, ça ne devrait pas être "tableau électrique bateau" ?

A toute fin utile: quelques idées
_15 Tableaux de distribution (tableaux électriques) circuits d.c. et a.c
15.1 La face avant des tableaux de distribution, c’est-à-dire celle comportant la face contenant les commutateurs et le disjoncteur doit être facilement accessible. Sur les réseaux d.c. la face arrière, c’est-à-dire
celle comportant les bornes et les connexions, peut être facilement accessible, sur les réseaux a.c. la face arrière ne doit pas être accessible sans l’aide d’un outil.
15.2 Les tableaux de distribution doivent comporter un marquage permanent indiquant la tension du circuit et sa fréquence.
EXEMPLES 230 V, 50 Hz;115 V, 60 Hz; 12 V d.c.
Il convient que les commandes électriques nécessaires à une bonne utilisation du bateau (par exemple les signaux sonores, les feux de navigation) soient apparentes à l’utilisateur en utilisation normale.

16 Tableaux de distribution (tableaux électriques) circuits a.c
16.1 Un tableau de distribution a.c. comportant un dispositif indiquant l’état marche/arrêt doit être installé.
16.2 Un voltmètre doit être installé sur le tableau de distribution si l’installation est conçue pour alimenter des circuits des moteurs ou si un générateur de bord est installé.
16.3 Un dispositif visible, c’est-à-dire un voltmètre ou un voyant, indiquant que le convertisseur est actif en service et/ou en mode d’attente, doit être installé sur le tableau de distribution a.c.
16.4 Il doit y avoir une étiquette d’avertissement au niveau du tableau de distribution informant que le circuit électrique comprend un convertisseur. Par exemple:
AVERTISSEMENT — RISQUE DE CHOC ÉLECTRIQUE
Le bateau est équipé d’un convertisseur d.c. vers a.c.
Pour éviter les risques de blessure ou de mort par choc électrique:
déconnecter la ligne d’alimentation a.c. de quai et l’alimentation d.c. du convertisseur avant d’ouvrir le tableau électrique ou intervenir sur les circuits_

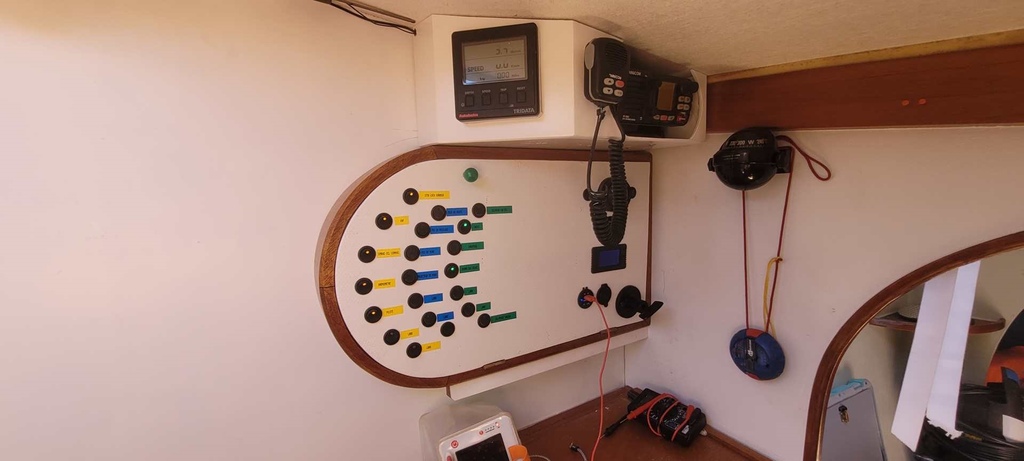

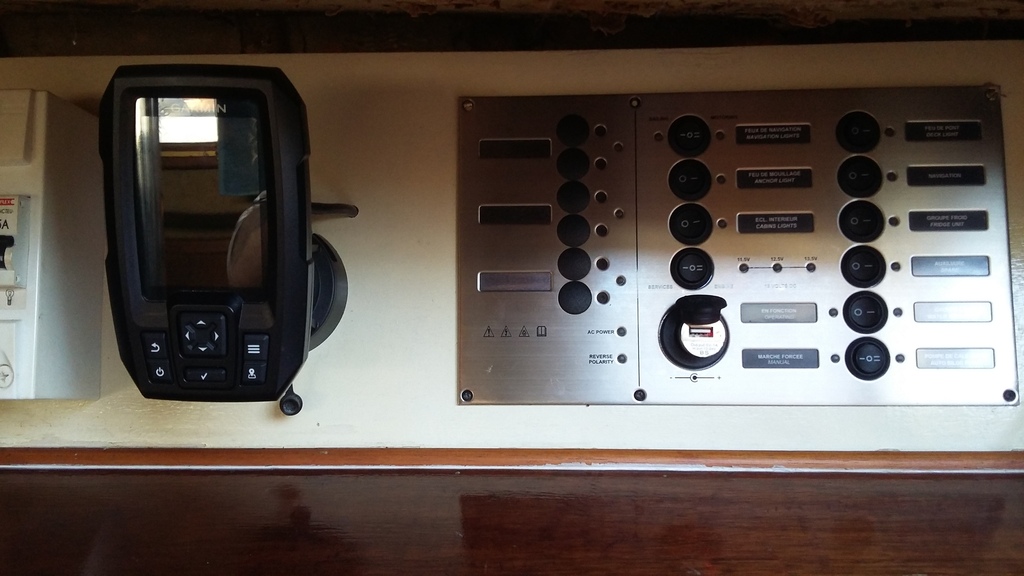

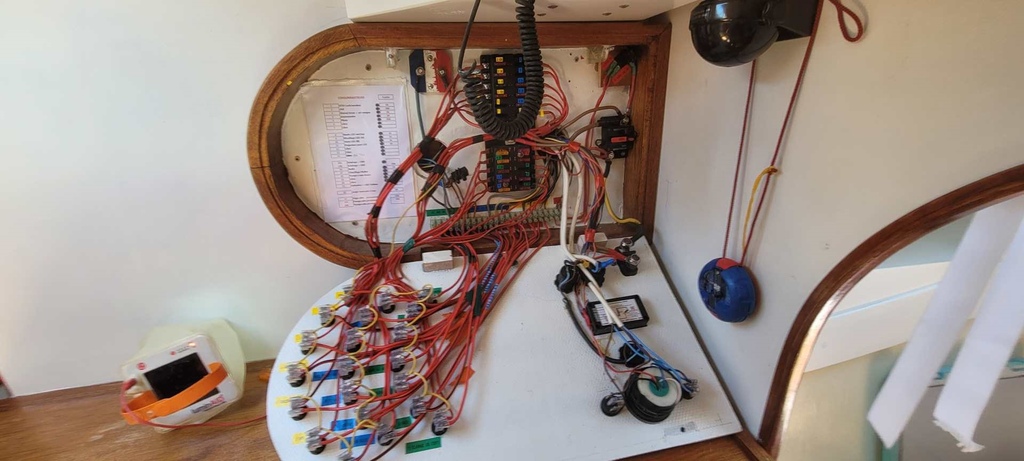

J'ai refait intégralement le réseau électrique de Tintamarre dont je transmets les photos intérieur et extérieur. L'idée étant de séparer en 3 zones (Confort, Navigation, Electronique) avec des inter a led intégré et de couleur différente suivant les usages.
Les fusibles sont sur une platine ou une led s'allume si le fusible a grillé, Les fusibles sont de type automobile, les interrupteurs facilement interchangeables (5 ou 6 en stock) .
J'y ai intégré un multimetre qui surveille la charge du parc servitude .
Et rajouté de quoi charger (Prises USB et Allume cigare) et une jauge pour chacun des réservoirs d'eau.
C'est du matériel ALi, je sais mais ça fonctionne très bien et tout est interchangeable facilement. C'est un choix.

Tablleaurier est un vrai metier
Meme les vrais electriciens font appellent a cette profesion pour avoir un bel ouvrage bien concu

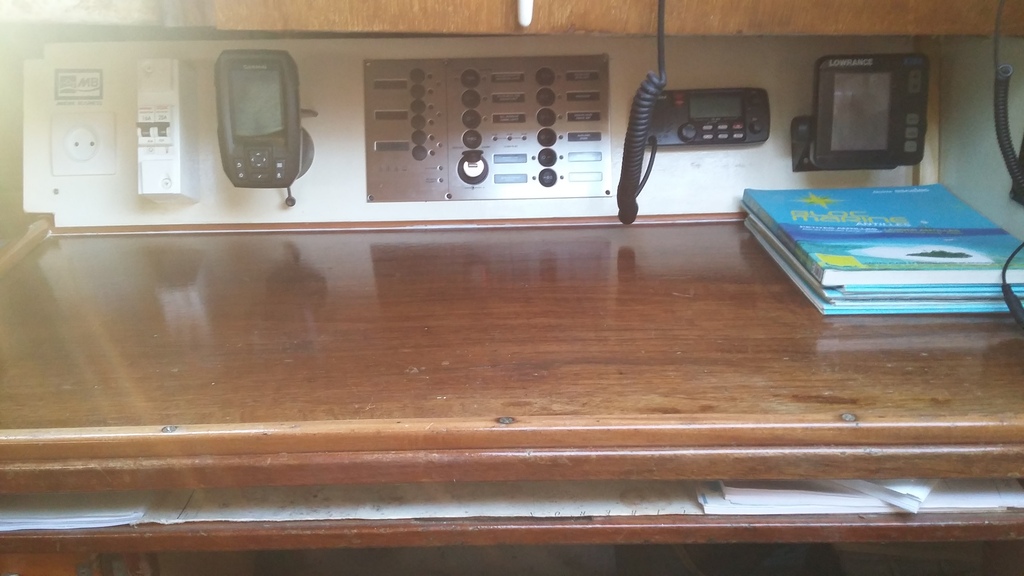

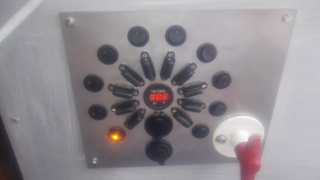

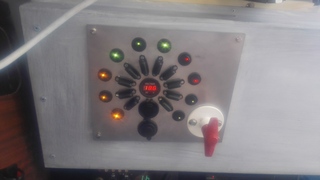

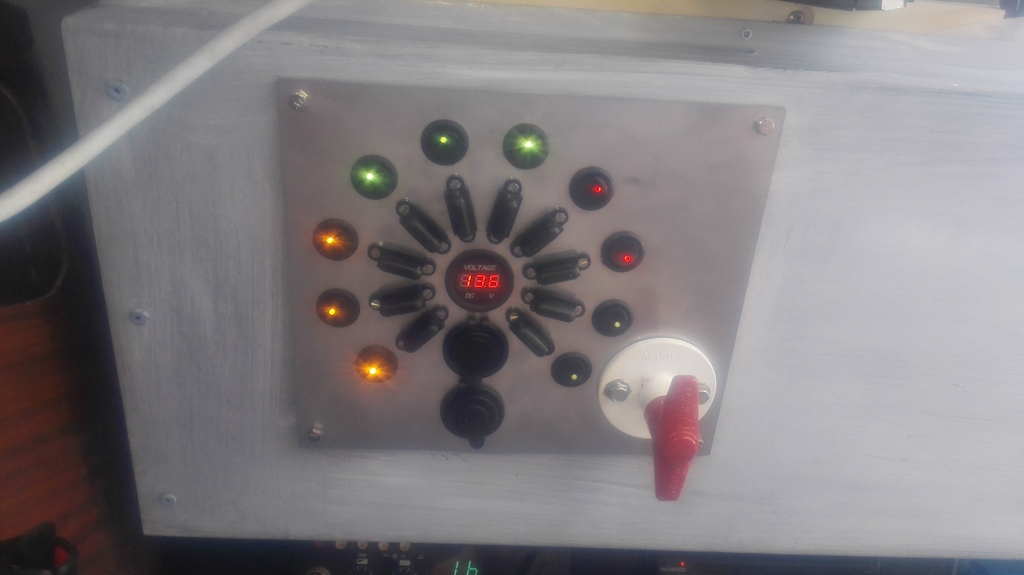

Voila mon tableau , c'est une tôle inox découpée au laser , les interrupteurs vont être changés pour des plus qualitatif .

Même pas 100€, comme il faut reprendre les branchements, ils n'arrivaient pas à le vendre, moi c'était mon boulot pas de soucis du coup. C'est propre
