Tableau électrique.

Bonjour
Travaux d'hiver.....
Mon tableau électrique d 'origine de marque Phillippi me donne plein de soucie
Jais besoin de tous remplacer....(Il a fait la dure expérience d'une belle entrée d'eau de mer.....)
Pour cela j'aimerais voir des photos de tableau neuf ou refait pour m'en inspirer
Merci pour vos conseil et expérience

L'équipage
#Électricite
jerome1966jerome1966
12 sept. 2022
FredericLFredericL
12 sept. 2022

Ça a l'air très propre et fait avec du bon matériel :
www.hisse-et-oh.com[...]12v-24v

peperepepere
12 sept. 2022

lcr17.com[...]n2.html

LeMoko:Ah bin mon pepere y rigole pas super beau boulot 😉👍👍👍·le 12 sept. 2022 20:29
tuperware:Je n'y connais rien en électricité. Par contre je connais les façades. La façade n'est vraiment pas terrible et je suis gentil. ·le 12 sept. 2022 20:35
LeMoko:Que faut il pour qu'elle soit terrible peut être un exemple photo, et je n' y connais rien en façade·le 12 sept. 2022 21:23
tuperware:La matière pour la facilité de découpe quitte à payer le prix partir sur un alu anodisé gravure au laser. Arrondir un minimum les angles. L'impression, les trous de vis quoi que certaines vis peuvent être ok. Une possibilité de changer l'affectation d'un interrupteur sans que cela soit imprimé de manière irréversible. Cadre manquant mais indispensable pour une facilité d'ouverture. ·le 12 sept. 2022 22:10
TIR:"....partir sur un alu anodisé..." tu oublies que les chants des coupes et autres trous et arrondis ne seront pas anodisé !!!!!!!·le 13 sept. 2022 07:46
tuperware:Oui c'est exact, l'anodisation se fait après usinage.·le 13 sept. 2022 08:07
LeMoko:Bref des détails ou des parties pris. Cela reste un beau boulot. IL fera encore mieux le prochain coups.·le 13 sept. 2022 09:00
tuperware:J'ai juste repris la phrase "super boulot" et me suis permis de répondre. Oui des détails de quelque chose que je connais et dont je doute (j'avoue être un pinailleur dans mon job j'avoue aussi que je ne suis jamais à 100 pour 100 comme tout artisan j'y passerai ma vie) et comme je ne connais rien en électricité je me pose la question pour cette dernière. Si un electro me dis que la partie électrique est parfaite ou juste bien faite je serai très content de le savoir. Donc pas de polémique ni de partis pris de mon côté (je n'ai rien à vendre).·le 13 sept. 2022 09:33
LeMoko:Ok pas de soucis je comprend mieux. Pour ton électricité de bord, Il n'y a pas de circuits complexes nous sommes d'une manières général sur de l'alimentation, et là comme tu le feras car tu es perfectionniste, respect des sections de fils (voir un peu plus...) qualité des connexions, isolation et pour cette mise en œuvre je ne doute pas de la qualité d'exécution . Dans le parti pris, le point qui revient le plus souvent c 'est le parc batterie servitude séparé ou pas de la batterie moteur, avec son circuit de charge. ·le 13 sept. 2022 13:26
Calypso2:Je conseille également LCR super boulot et Sav irréprochable et bien de conseilDemander des témoins lumineux en 24v les 12 ne tiennent pas longtemps ·le 07 oct. 2022 11:09
Ajouter un commentairePublier
SpiseaSpisea
12 sept. 2022

Blue sea fait de bons panneaux. Ils ont aussi un système de tableaux sur mesure:

www.bluesea.com[...]_Panels

Olivier

Oliver29Oliver29
12 sept. 2022

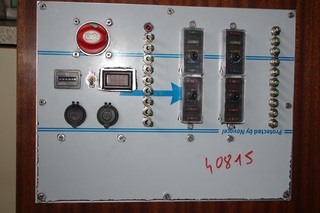

Plaque alu anodisée découpe laser de chez johns-teel.com, composants de ebay origine Chine, câble étamé teem-electronique.fr (4mm² et 2.5mm²)

Conception, réalisation et montage perso

Recto (je n'avais pas encore retiré le film de protection)

Oliver29:Erreur, c'est john-steel.com·le 13 sept. 2022 08:39
Ajouter un commentairePublier
Oliver29Oliver29
12 sept. 2022

Verso

ourobourob
13 sept. 2022

Voici le mien:

Un bloc avec prise usb, allume cigare et voltmètre

Un bloc feux

Un bloc instruments

Un bloc domestique

ourob:Oups j'ai cliqué trop vite et quand j'essaie de rajouter l'image le bouton publier reste inactif... Je réesaierai demain·le 13 sept. 2022 01:33
Oliver29:ça m'arrive aussi. C'est quand le téléchargement est trop long ==> pas assez de débit ou image trop 'lourde'·le 13 sept. 2022 08:41
Ajouter un commentairePublier
MorteenMorteen
13 sept. 2022

shipheart.tech[...]eil.php

James James
13 sept. 2022

Hello,
Mettre systématiquement des disjoncteurs adaptés est le plus sûr,les fusibles près des appareils .
Que des fusibles c'est très gadget...
Des magnéto thermiques pour les disjoncteurs c'est bien.
Exemple de catalogue chez Diruptor.
diruptor.com[...]/
Le Dibond c'est du polycarbonate avec de l'alu,pas de la fibre/alu comme dit sur un des sites.

jerome1966jerome1966
13 sept. 2022

Quelle est la réglementation?
Aujourd'hui (circuit 12v uniquement)
J'ais 7 interrupteurs dont certain sont surcharge...plus ou moins chancelant...
Certain circuit on seulement un disjoncteur....
Certain de mes petit disjoncteur sont capricieux.
Toute mes cosse sont pleine de vers de gris....
Un autre Tableau 230v type bâtiment indépendant fiable mais peut être pas au normes.

LeMoko:Pour ta partie 12 v effectivement il est mieux de démultiplier les inter et donc la protection.·le 13 sept. 2022 09:33
Now:Sur mon ancien bateau j'avais rajouté un tableau électrique supplémentaire en coffret comme pour une maison. Je ne sais pas si c'était aux normes, mais ça marchait bien. Sur mon nouveau bateau, le tableau est spécifique bateau, mais les disjoncteurs sont de type "bâtiment" , c'est propre et efficace et comme c'est d'origine chantier, je suppose que c'est aux normes.·le 13 sept. 2022 11:28
Ajouter un commentairePublier
BWV988BWV988
13 sept. 2022

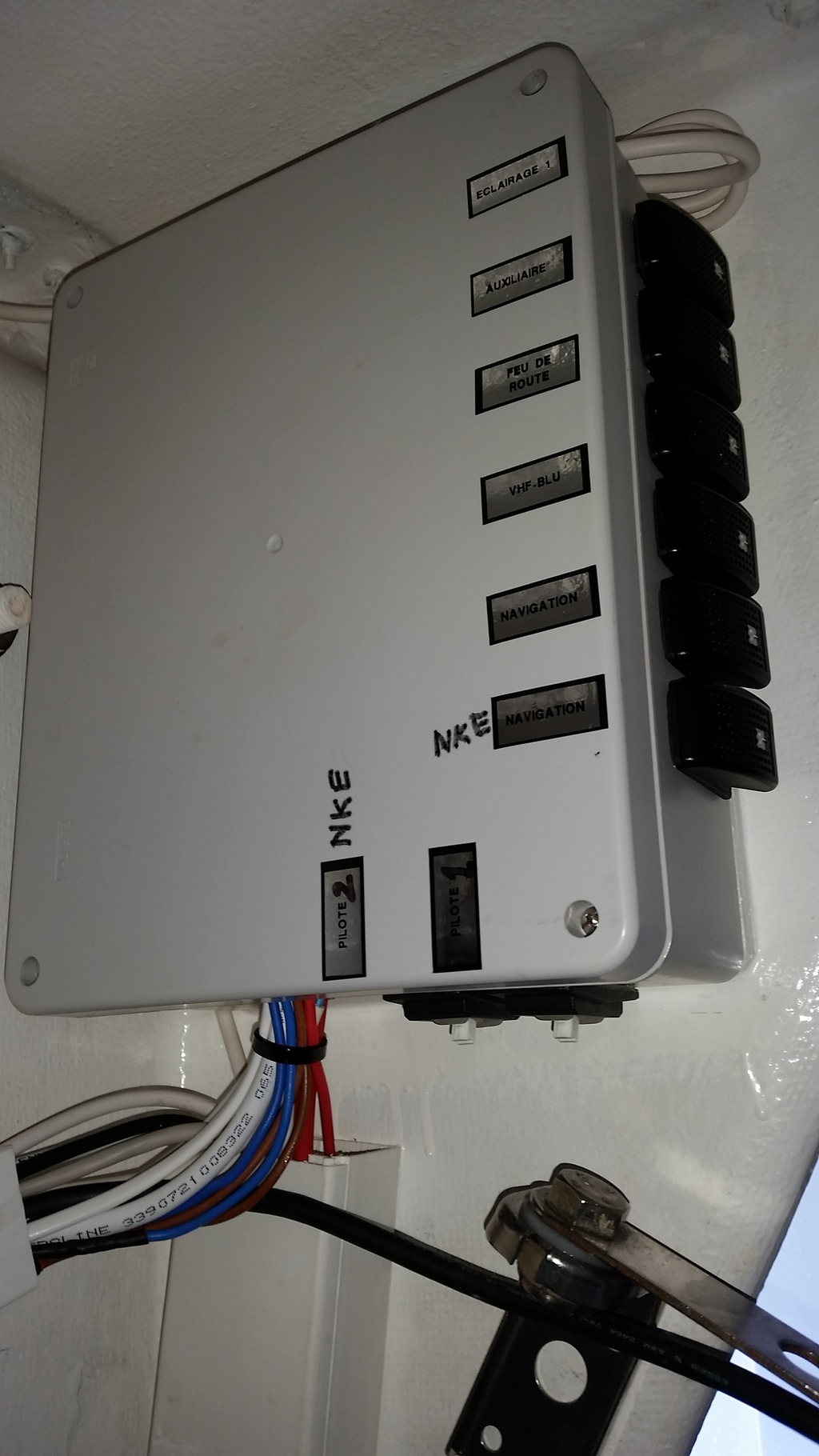

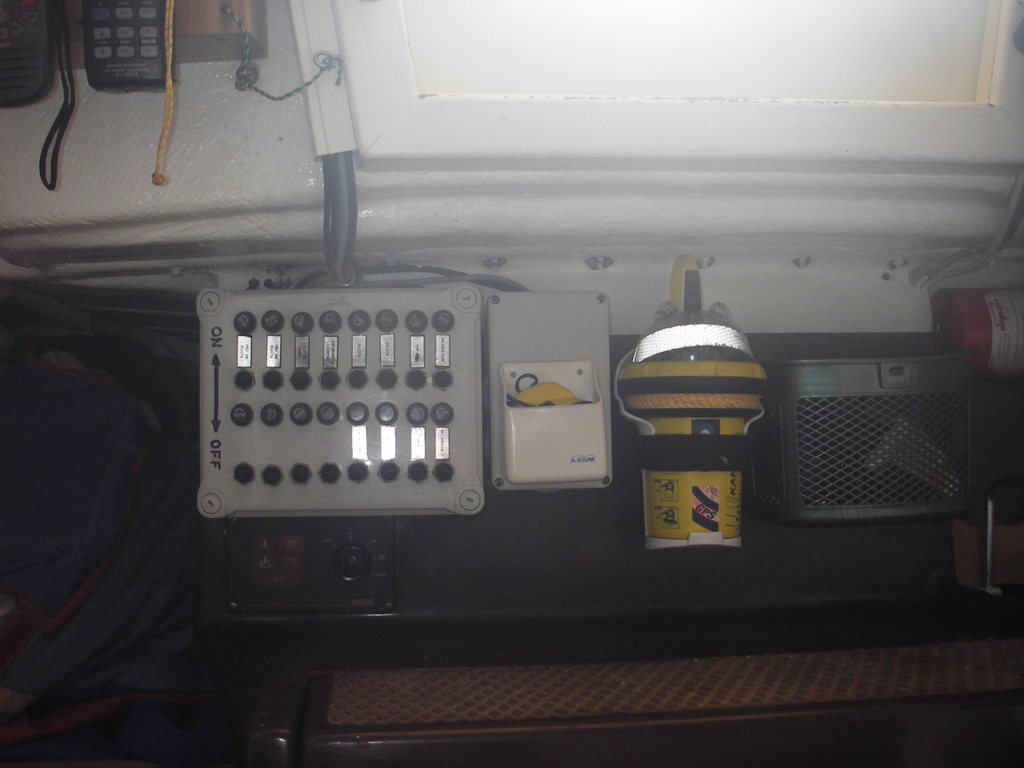

Tout dépend de ce que tu veux , soit un tableau tout fait, pro, esthétique, et relativement cher, et pour ça il y a des exemples plus haut. Mais tu peux aussi te contenter de quelque chose de plus rustique en le faisant toi-même. Les deux options sont possibles. Deux exemples ci-dessous.

jerome1966:Je pense Faire le tableau mois même en raison du format de l'emplacement originel....Apres jais tous l'hiver pour le façonner·le 13 sept. 2022 21:29
Ajouter un commentairePublier
ourobourob
13 sept. 2022

Voici mon tableau "rustique" fait maison (pas tout à fait fini).

ourob:En haut il y a prises usb, allume cigare et voltmètre.Puis 3 étages:-feux-domestique-instruments·le 13 sept. 2022 17:29
ourob:Et en bas a droite la commande de la pompe auto (alimentée en direct sur la batterie mais commandée au tableau)·le 13 sept. 2022 17:30
Guillaume34:J'ai acheté les memes tableaux j'ai malheureusement peur que ca vieillisse mal. Trop de connexions, trop de cosses, entre oxydation des contacts et jeu mécanique je le sens moyen... A refaire j'aimerai que tout soit soudé, comme j'avais sur l'ancien tableau plastissimo.Ca a au moins le mérite de pas etre cher.·le 07 oct. 2022 11:22
Ajouter un commentairePublier
jerome1966jerome1966
13 sept. 2022

ourob
Ou à tu trouver tes jolie barre de connexion multiple elle m'intéresse!...
Jais commence le "ménage", vire pas mal de fil inutile...

FredericL:Regarde chez Blue Sea Systems. ·le 13 sept. 2022 21:43
ourob:Oui c'est de blue sea. La longue viens de chez svb, la courte du ship du coin·le 13 sept. 2022 21:52
Ajouter un commentairePublier
jackx308jackx308
13 sept. 2022

Comme précité Blue sea est un bon exemple, je pense que les intérupteur-dijoncteur est ce qui ce fait de mieux.

matelot@19001:Les disjoncteurs Blue Sea sont en fait des Carling. Très bon matériel bien sûr, mais on peut trouver des Carling sur les sites des fournisseurs d'électronique comme Farnell, Mouser, RS ...·le 13 sept. 2022 23:06
Ajouter un commentairePublier
TIRTIR
13 sept. 2022

mieux que DIRUPTOR ?

James James
13 sept. 2022

Diruptor catalogue ultra complet mais ultra compliqué !
Des vrais modèles professionnels.
Pour les barres de connexion j'ai trouvé des barres de cuivre taraudées sur le Bon Coin à un prix défiant toute concurrence.
Je trouve celles de Blue sea vendues à des prix exagérés.

palatrekpalatrek
14 sept. 202214 sept. 2022

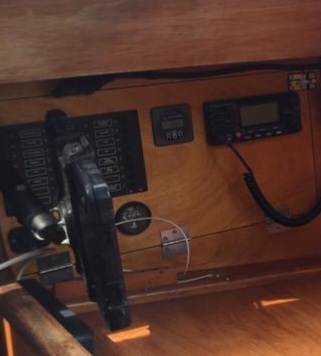

Voici une photo du miens...
Les moulures en pvc grises rendent le tout très propre.

On vois pas très bien mais derrière la tablette, il y a le tableau, les prises allume cigare, le voltmètre...

jerome1966:c'est chouette....·le 14 sept. 2022 18:09
Ajouter un commentairePublier
James James
14 sept. 2022

Hello,

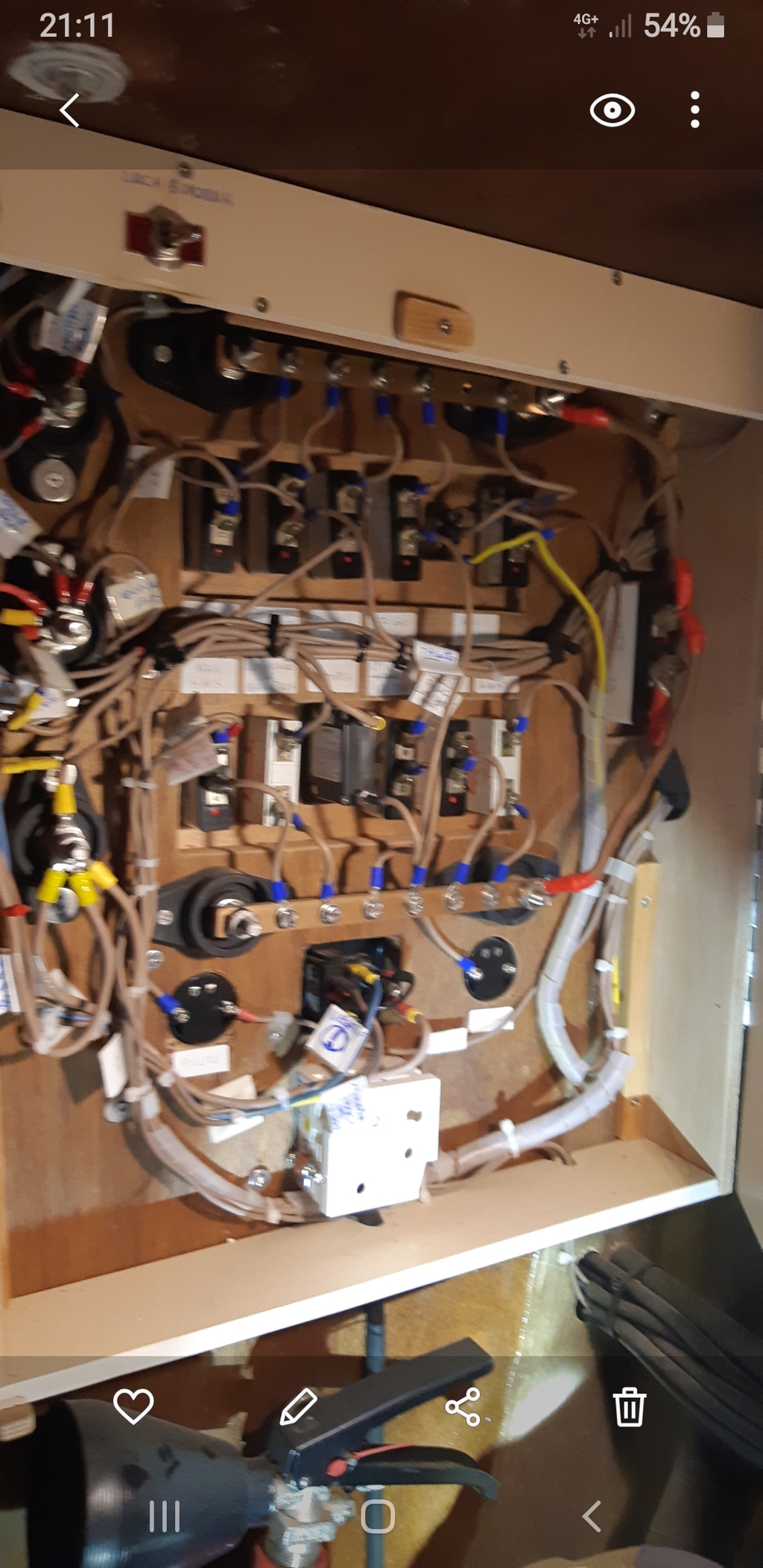

Option différente,pas de tableau articulé,posé sur une cloison découpée,et fermé dans une armoire au dos.
Moins de stress dans les câbles, tout est fixe.
Les moins sont à part dans un autre tableau protégé,sur une barette de connection identique à celle que l'on voit dans l'armoire,posée sur des plots adhocs.
Le seul moins sur le tableau des plus,c'est celui des pompes de cale .
Nécessite plus de place,pas possible sur une intallation déjà faite.

jerome1966jerome1966
07 oct. 2022

Bonjour a tous et merci.
Jais repris quelques idées a certaine réalisation.
Articulation ,barrette de masse.
Supression d'une quantité de fil inutile....
Yes port Camargue ma dépanner d un superbe bloc de 16 disjoncteur/interupteur déclassé. au lieu de 8 d'origine.de belle qualité.
Une tole Aluminium....
Une revisión de mon circuit 230V en plus.
Sa va être la fête

PropedeutiquePropedeutique
08 oct. 202208 oct. 2022

Tableau électrique cousu main!
Ne pas mélanger 12V et 220V

rodriguerodrigue
08 oct. 2022

Quand j'ai refait mon tableau je n'ai mis que les interrupteurs que l'on manoeuvre souvent (feux, guindeau, sondeur, ...). Le reste est câblé directement sur des disjoncteurs dans un tableau à part place dans un équipet. En effet, on a pas besoin d'interrupteur au tableau pour le groupe d'eau douce, la pompe de la douche, le pilote, la vhf, le gps...

jerome1966jerome1966
09 oct. 2022

Sur mon nouveau tableau chaque circuit aura un disjoncteur thermique et un interrupteur.
se qui permettra au mouillage de gagnez en autonomie.
J'envisage un Borniez indépendant pour un plus permanent pour l'autoradio (mémoire)...sans disjoncteur quand pensez vous.

FredericL:Il faut au moins un fusible. ·le 09 oct. 2022 11:11
jerome1966:oui OK·le 09 oct. 2022 21:29
Ajouter un commentairePublier
