Tableau 12V - bouton coincé et programmation

Bonjour à tous,

encore en recherche d'infos électricité.

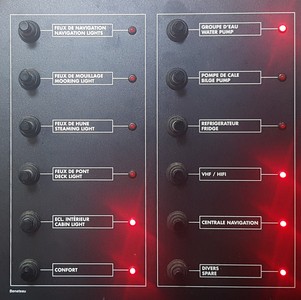

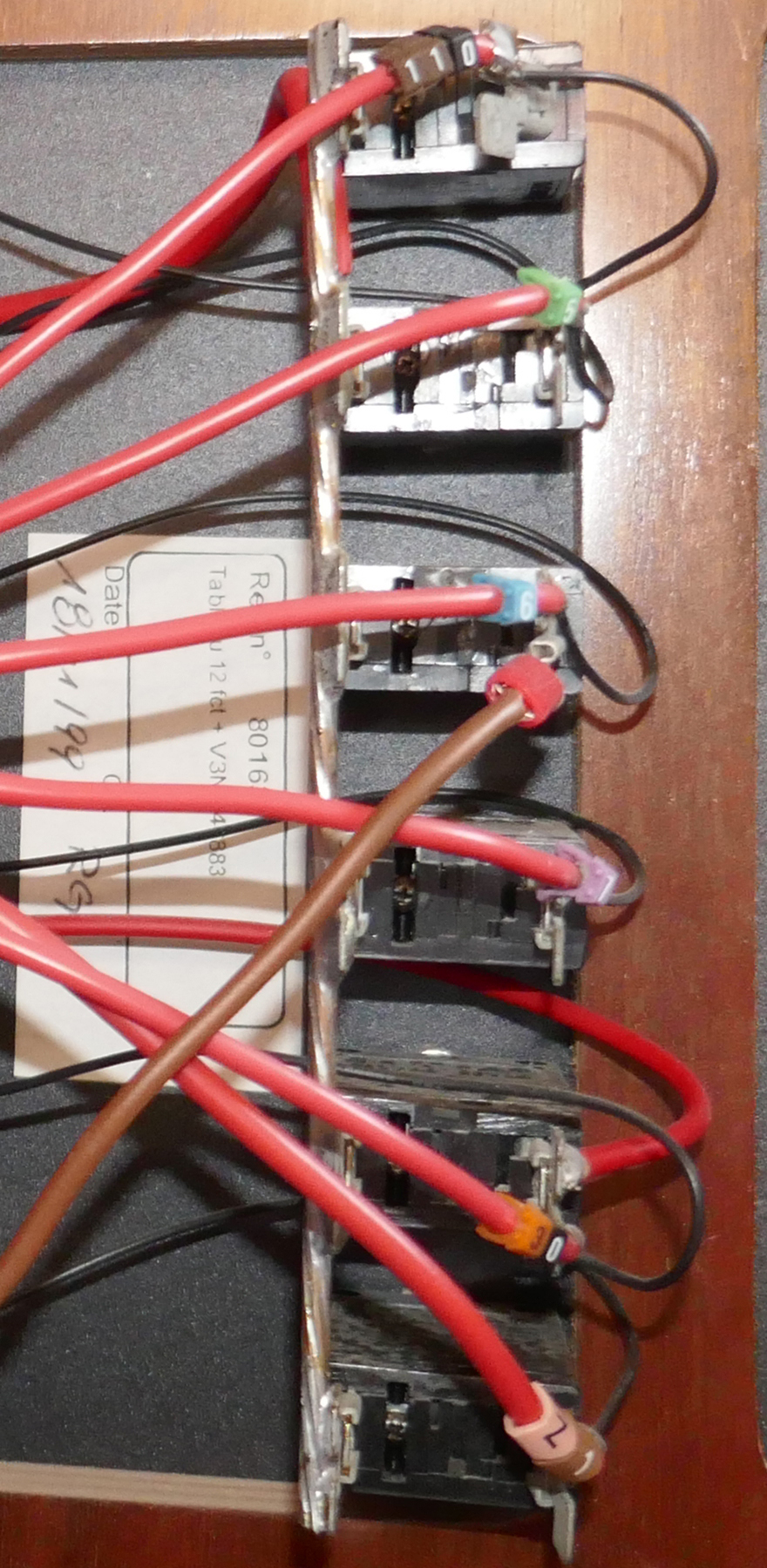

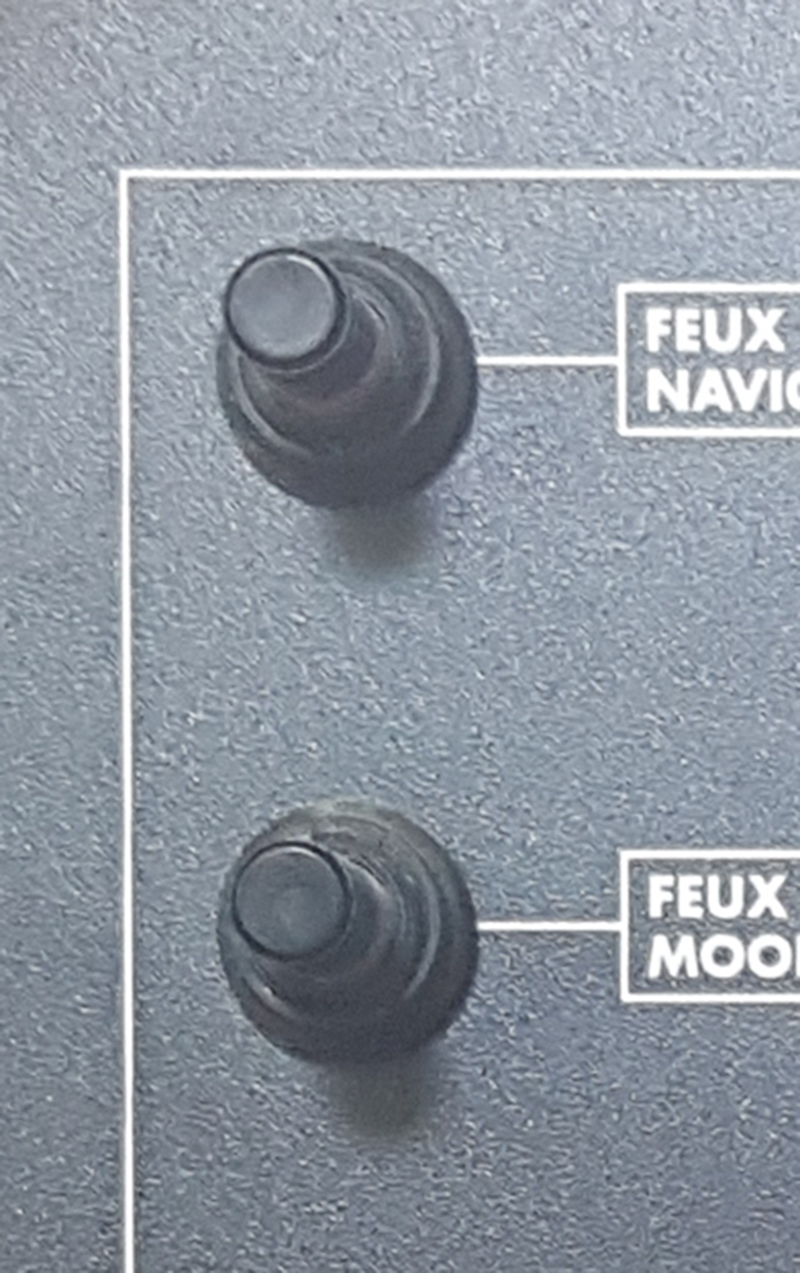

  • Sur mon tableau 12V, j'ai un bouton qui est coincé. Il reste enfoncé, pas moyen de le relever. Est-ce qu'il y a moyen de remplacer juste le bouton ? (voir photos)

  • De plus, l'été dernier j'ai eu des soucis d'électricité en navigation (plus de jus sur certains instruments) et quand j'enclenchais ce même bouton, d'autres diodes rouges s'allumaient...

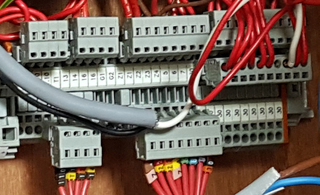

  • Je n'ai aucun schéma de l'électricité pour le 12V et très peu de connaissances en électricité. Est-ce qu'il faut un appareil pour programmer le tableau et le "module" où tous les instruments arrivent ? Ou il y a une logique dans les branchements ?

Merci d'avance et bon WE !

Seb

L'équipage
#12v#bouton#Électricite#tableau
beobesbeobes
17 avr. 2021
beobesbeobes
17 avr. 2021

Une bonne âme sait si on peut remplacer le bouton ?

Fabien83Fabien83
17 avr. 2021

Remplacer oui. Retrouver le même par contre... S'il y en un ou deux qui ne servent pas tu peux permuter.
Commence par enlever le caoutchouc côté face avant. Il y a probablement dessous un écrou à dévisser.
Il n'y a rien à programmer. Un appareil qui te serait sûrement utile c'est un multimètre.

beobes:Merci, j'essayerai ça quand j'irai sur le bateau. J'ai un multimètre... il faut que j'apprenne à m'en servir ! ;-)·le 17 avr. 2021 21:25
beobes:Mais donc si pas de programmation, en suivant tous les fils, je verrai ce qui est connecté à quoi et je pourrais intervertir des choses si je veux ? (par exemple, si je ne trouve pas de solution pour le bouton HS)·le 17 avr. 2021 21:26
Ajouter un commentairePublier
Calypso2Calypso2
17 avr. 2021

devisse le caoutchouc et met un coup de WD 40

beobes:Je tenterai ça, merci !·le 17 avr. 2021 21:26
SailingFroggy:ATTENTION : le WD 40 spécial contact, pas le dégrippant !·le 17 avr. 2021 21:40
SailingFroggy:-·le 17 avr. 2021 21:48
beobes:Bonne précision, je me disais aussi que le dégrippant, ça ne devait pas être top ! ;-)·le 17 avr. 2021 21:48
Calypso2:Perso. J'utilise toujours du wd classique sans jamais avoir eu de problème ·le 18 avr. 2021 08:41
Ajouter un commentairePublier
volubilis3volubilis3
17 avr. 202117 avr. 2021

Tu peux aller voir sur le site de tyboat, ils ont pas mal de pièces de rechange. J'ai trouvé mes disjoncteurs chez eux.www.tyboat.com[...]rs.html

beobes:Ah oui, super ! Je vais regarder ça, merci !·le 17 avr. 2021 21:32
Ajouter un commentairePublier
beobesbeobes
17 avr. 2021

@Volubilis3 (et aux autres), tu penses que ça pourrait être celui-ci d'après la photo de mon tableau ?
www.tyboat.com[...]es.html

Si oui, combien d'A, il faut pour : feux de pont - ou - éclairage cabine - ou - pompe douche ?

volubilis3volubilis3
17 avr. 2021

Avec du 10 A cela devrait faire l'affaire pour l'éclairage cabine et pompe de douche
5 A pour ton feu de pont. Sinon, tu peux démonter ceux qui ne fonctionnent plus et regarder ce qui est inscrit dessus.

beobes:Super, merci ! J'essaye de zoomer sur les photos mais je ne sais pas lire... le truc c'est que je suis à 1200 bornes du bateau et que quand j'y retourne c'est pour le mettre à l'eau et partir quelques semaines, pas sûr de trouver ce qu'il faut au ship du coin...·le 18 avr. 2021 07:11
beobes:Et c'est contre-indiqué de mettre d'office du 10A ? (même si pas besoin d'autant ?)·le 18 avr. 2021 07:15
volubilis3:Sur mon tableau, tous les disjoncteurs sont en 10 sauf un.·le 18 avr. 2021 09:53
beobes:Super, donc a priori je prendrais un (ou deux) 10A et je devrais être bon. Enfin... en espérant que ce soit le même modèle !·le 18 avr. 2021 09:57
Ajouter un commentairePublier
PolmarPolmar
18 avr. 2021

La base : P = UI.
Cela te permet de savoir qu'est ce qui est bon!
:jesors:

beobes:Je suis un peu loin du bateau... si j'y avais accès plus facilement, je vérifierais certaines choses avant de poser des questions ! ;-)·le 18 avr. 2021 09:54
Ajouter un commentairePublier
beobesbeobes
18 avr. 2021

Et, c'est possible que cet interrupteur pose des problèmes électriques sur les autres circuits s'il est HS ?

Avant qu'il ne fonctionne plus du tout, lorsque je l'enclenchais d'autres diodes du tableau s'allumaient (et j'ai eu des soucis élec l'été passé - plus de jus sur certains instruments).

Calypso2:avant toute chose a bord d'un bateau il faut avoir un multimetre pour verifier les appareils ,pour savoir s'il y a du courant ou non , sinon on est comme un aveugle , c'est indispensable ·le 18 avr. 2021 20:07
