Symboles à utiliser sur une carte papier

Je cherche un document sur internet où serait regroupés les symboles à utiliser sur une carte papier quand on trace son point (un cercle avec un point), sa route (le nombre de flèches), les waypoints (un carré avec une croix), le dérive (il y a un certain nombre de flèche aussi)
Je ne me souviens pas de tout.
Merci.

L'équipage
nicolindanicolinda
11 avr. 2014
robertoroberto
11 avr. 2014

C'est une question de conventions, à peu de choses près l'une vaut l'autre...
Pour les anglais (RYA) c'est assez standardisé, par exemple ici:
www.sailtrain.co.uk[...]/dr.htm

pour l'EP position à l'estime ils proposent un triangle :litjournal:

Répondre
Pytheas54Pytheas54
11 avr. 201416 juin 2020

Les Américains ont des notations standardisées (voir le Bowditch)
Une position sûre (fix) avec un petit cercle, et l'heure notée horizontalement

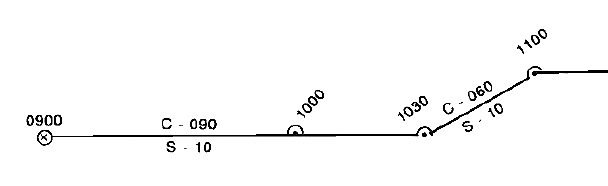

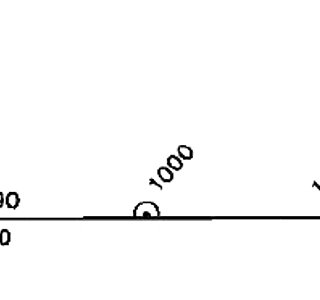

Une position estimée d'après la vitesse et le cap suivi (DR: dead reckoning) par un demi-cercle, avec l'heure écrite en diagonale, et le cap (C) et la vitesse (S) de part et d'autre de la route
Une position estimée (EP: estimated position) en tenant compte du courant, de la dérive etc... par un petit carré avec l'heure écrite horizontalement
Mais cela ne couvre pas les waypoints etc...
