Support inox en tube de 25mm, fiable pour 2 panneaux solaire 100/150w ?

Bonjour,
Je vois dans les ports des installations d'arceaux inox fait maison avec généralement 2 tube parallèle sur balcon arriere et une reprise sur la poupe. En tube de 25mm. Est ce fiable pour deux panneaux solaire ? avec une petite annexe 230cm ?
Quand j'en parle au pros, il me redirige direct vers MPI...

Ps: pour l'annexe vue son gabarit et sa prise au vent, je pourrais aussi passer par des bossoirs...

Merci aux bricoleurs pour leurs avis.
Voilier feeling 1040

L'équipage
#arceau#Électricite#Feeling#inox#panneau#solaire#support
BenjiC34BenjiC34
28 juin 2020
fritz the catfritz the cat
28 juin 2020

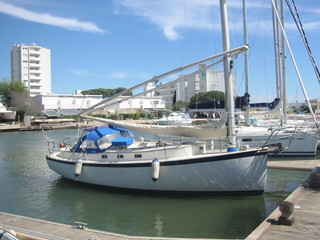

tu dois voir mon montage ce sont les bossoirs qui servent de support au tubes pour les panneaux
fardage et poids dans les hauts minimum ,en plus les panneaux sont orientables
alain

BenjiC34:Super idée et semble plus simple à créer ! Merci.·le 28 juin 2020 19:21
fritz the cat:en plus les fils passent dans les tubes avec des prises étanches sous le pont et gros passe fils c'est déposable en 10mn alain·le 28 juin 2020 19:25
BenjiC34:Comment tu maintient les tube sur le bossoir ?·le 28 juin 2020 22:01
fritz the cat:j'ai soudé des manchons en 22 sur les bossoirs percés au fond pour passer les fils l'arceau est en 2 parties manchonnées en 22 au milieu ,tout c'est emboité avec des vis traversantes pour fixer le tout j'ai ramassé fort avec ,plus de 50nds ,ça n'a jamais bougé ,quand ça rafale ça vibre un peu je passe juste sous les panneaux qui sont à 1.85 du pont ,si je ne veux pas me cogner la tête il faut qu'ils soient à plat ou inclinés sur l'arrière .alain·le 29 juin 2020 08:51
Ajouter un commentairePublier
simbadsimbad
28 juin 2020

25mmm pour l'annexe, faut oublier, une bonne vague de l'arrière et tout s'effondre
pour 2 panneaux, c'est limite, ça vibre avec le vent mais en étayant bien, façon Tour Eiffel, ça va; je plaisante mais c'est limite, j'ai un 100W sur du 25 planté sur du 40 repris sur le balcon, qd ça piaule les tubes de 25 vibrent pas mal, mais ça tient
comme tu as un plus gros bateau que moi, grossis un peu le diamètre ça fera pas de mal
JL.C

fritz the cat:mon annexe est portée par des bossoirs de 50mm avec palans 4 brins il ne plient pas .le tube de 25 qui fait l'arceau a deux jambettes reprises sur le balcon qui est en 30mmj'ai 150w de panneaux alain·le 29 juin 2020 10:04
Ajouter un commentairePublier
rocroc
28 juin 2020

@ Simbad : ou pas.
J'ai un voisin de ponton qui a un truc fait avec de l'accastillage de bimini et des tubes de 25, repris sur son balcon arrière (je ne suis même pas sûr qu'il ait une jambe de force en reprise sur le tableau arrière). Il a deux panneaux d'au moins 150 W dessus, et de quoi pendre une annexe.
L'annexe, depuis qu'il a acheté le bateau (y'a pas très longtemps), il ne l'a pas pendue, mais il s'est pris des bons coups de tramontane à bien 40 Kn en rafales.

Il m'a dit : j'avais des doutes, mais rien n'a bougé ni frémit (on en discutait il n'y a pas plus tard que tout à l'heure parce qu'il faut que je m'en construise un, de protique à panneaux solaires et pendouillage d'annexe).

Alexgruissan:Ou ça ou ça, je veux voir le montage en direct. Bassin 3 ? Quel ponton ? ·le 28 juin 2020 23:14
roc:Non, quai de la capitainerie (autrement appelé "quai de la mort"). Facile à trouver : une dizaine de places à gauche de la porte la plus proche de la capitainerie, habité à l'année avec un bimini bleu (un Jeanneau Je-sais-plus-quoi de 88). Juste après, il y a un Beneteau avec bimini rouge, le seul dans ce coin. Moi, je suis 5 ou 6 places plus loin.·le 29 juin 2020 00:04
BenjiC34:Excellent je suis bassin n3. je vais aller voir·le 29 juin 2020 22:38
BenjiC34:Osculatti est un fournisseur en inox et je sais que AD Leucate a un compte ouvert chez ce fournisseur, tiens moi informé si tu souhaite passer commande, moi je serais intéressé par 3 ou 4 tube INOX 3m 25mm 41.618.03 ou sur site internet navi-discount.fr[...]es.html ·le 29 juin 2020 22:47
Alexgruissan:Ok Roc je vois très bien, merci ! Benji tu es a gruissan aussi? ·le 29 juin 2020 22:58
Ajouter un commentairePublier
James James
28 juin 2020

Bonsoir,
Tout dépend de l'intelligence du montage et du blocage des angles.
Souvent le blocage avant arrière est recherché mais au final le montage est une vraie nouille en latéral,ça se déforme et se gondole...
Un bon saura faire léger et rigide.
Un mauvais avec du tube de 40 fera une balançoire...
Pas aller trop haut et trop loin non plus.
Perso j'ai essayé de ne pas dépasser des côtes hors tout du bateau pour limiter les dégâts si je bugne un quai ou un haut franc bord,mais il y a toujours des cas particuliers ou ça touchera avant la coque.

TaiTai
29 juin 2020

On a du 25 pour 200w de panneaux solaire. Une partie (l avant) est repris sur le bimini le reste sur le balcon. On a traverse l atlantique avec (5000 mes et max de vent a 40 nœuds portant) , ça n à pas bouge d un pouce. L annexe cassera tout rapidement.

GojGoj
29 juin 202029 juin 2020

Salut, j'ai fait ça sur chaque balcon arrière de 25.

Les panneaux sont des 170W de 11kg.

  • J'ai renforcé les 2 longueurs de chaque panneaux par un profil en U. Il faut juste percer et mettre 5 ou 6 rivets sur la longueur.

  • Fait réhausser les balcons d'un étage par un soudeur car j'avais vu trop grand pour les panneaux, mais si on prend des panneaux aux bonnes dimensions, ce n'est pas nécessaire.

  • les fixations qui pivotent sont du NOA. 10 euros pièce puis 20 euros l'envoi. C'est de l'excellent matos. www.noa.se[...]llbehor

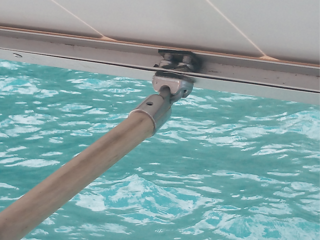

  • la jambe de force un morceau de manche à ballet acheté 50 centimes pièce au Cap-Vert.

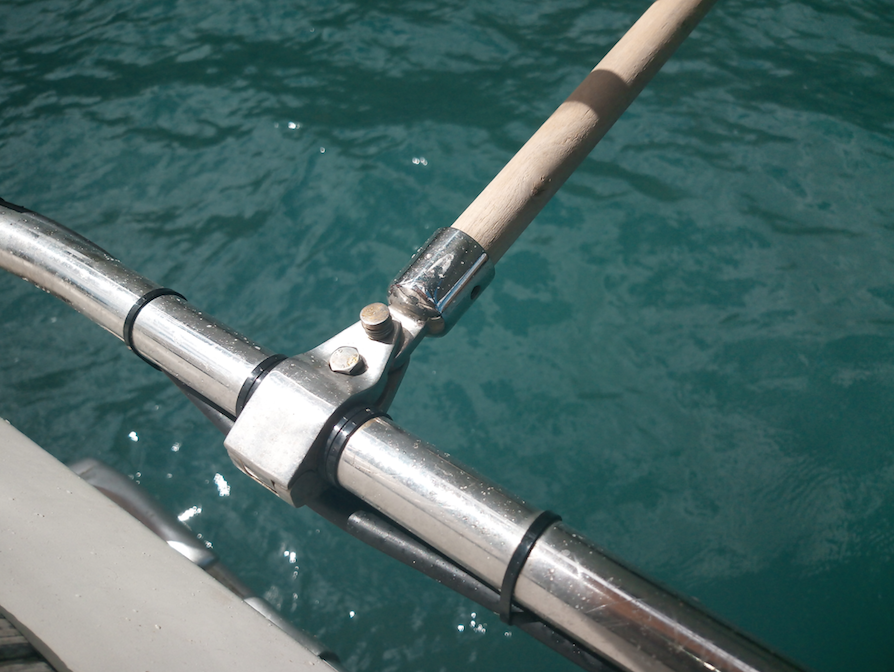

  • Les fixes de la jambe de force, des terminaisons standards de bimimi. Ca c'est un peu cher, c'est entre 3 ou 5 euros la pièce. Et comme chaque coté de la jambe de force est constitué de deux pièces...

J'enlève la jambe de force avant de partir en nav et j'attache le panneau au balcon avec un petit noeud. J'avais fait deux trous dans le cadre en temporaire pour passer une garcette, et pour l'instant je n'ai toujours pas trouvé mieux.

Ca n'a jamais bougé, ça ne tremble ni se gondole pas. ni les panneaux, ni le balcon... Je recommande.

BenjiC34:Merci pour cette version alternative :)·le 29 juin 2020 22:42
Ajouter un commentairePublier
NATILEANATILEA
29 juin 2020

J’ai fait un montage avec du tube de 25mm que je trouvais "un peu souple". Pour rigidifier au plus simple, j’ai simplement introduit des tubes de 22 à l’intérieur des montants verticaux.
Ça va très bien pour les 2 panneaux solaires et l’annexe (sans moteur)

BenjiC34BenjiC34
29 juin 2020

Je regarde pour commander deux supports boule pivotant inox 25mm afin de m'appuyer sur la poupe.
