Support de panneaux solaires

Bonjour à tous,

Après avoir consulté les fils traitant du sujet en objet, j'ai pu voir des solutions de maintien de panneaux solaires sur le coté que certains d'entre vous ont mis en œuvre.

Plastimo commercialise une solution similaire. Mais à un prix assez élevé (je trouve) de 300€. Comme il m'en faudrait 2 cela finirait par faire beaucoup pour juste des support.

En regardant de près c'est assez simple à réaliser. J'ai juste du mal à trouver les fixations (plastic?) qui maintiennent les tubes à 90° entre eux (voir photos jointes).

Si quelqu'un avait un site ou une solution simple pour se les procurer je suis preneur.

L'équipage
BriacBriac
23 août 2014
JadranJadran
23 août 201416 juin 2020

www.plaisance-pratique.com[...]erselle

C'est ce que j'ai adopté et ça le fait très bien pour pas cher du tout. ;-)

Répondre
PhilGéPhilGé
23 août 201423 août 2014

Oui, des colliers de prise en charge pour du diamètre 25 mm si possible e plastique chargé de fibre de verre sont parfaits. Mon panneau solaire (100 W) tient comme ça.Plaisance pratique en parle.

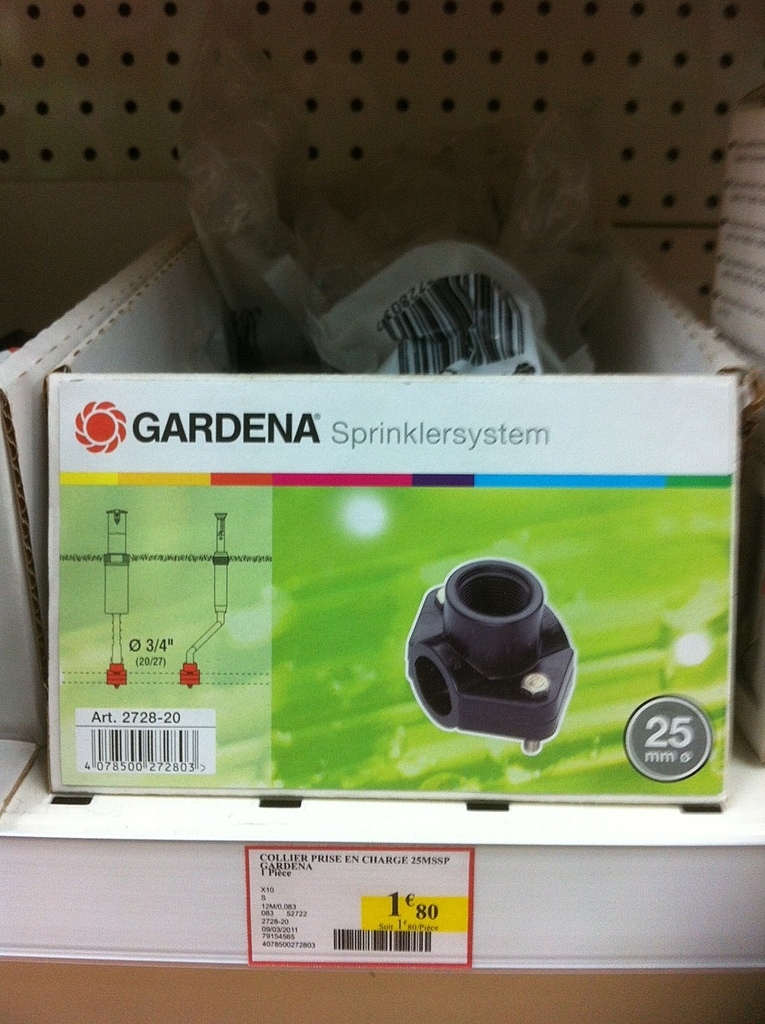

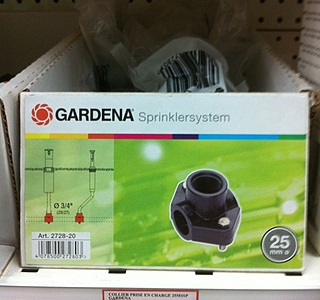

Attention, le modèle montré (Gardena) n'est pas chargé de fibre de verre. Pour ça, il faut aller chez un marchand de matériel plomberie et choisir les colliers de prise en charge éprouvés à 16 bars mini.
La boulonnerie n'est pas la même non plus.

Répondre
papatpapat
23 août 201416 juin 2020

Hello,
j'ai regardé du côté des noix universelles également mais finalement je m'en suis passé.

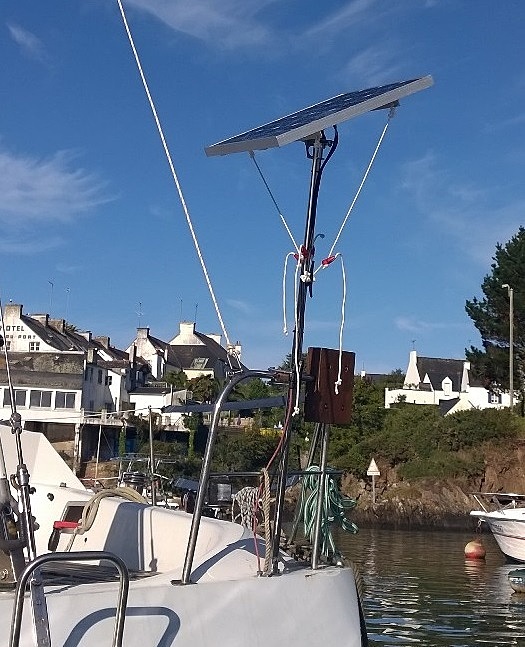

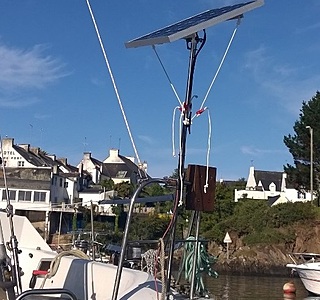

Le panneau est fixé sur un diabolo de planche à voile via deux supports de hampe de part et d'autre d'un tube inox de 25mm de diamètre
le support de hampe ressemble à ça en plus costaud
www.h2r-equipements.com[...]-bateau
Avec les deux supports de hampe inversé on a un panneau à l'horizontal au repos.

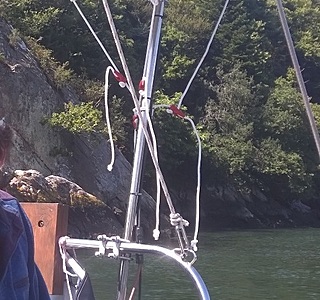

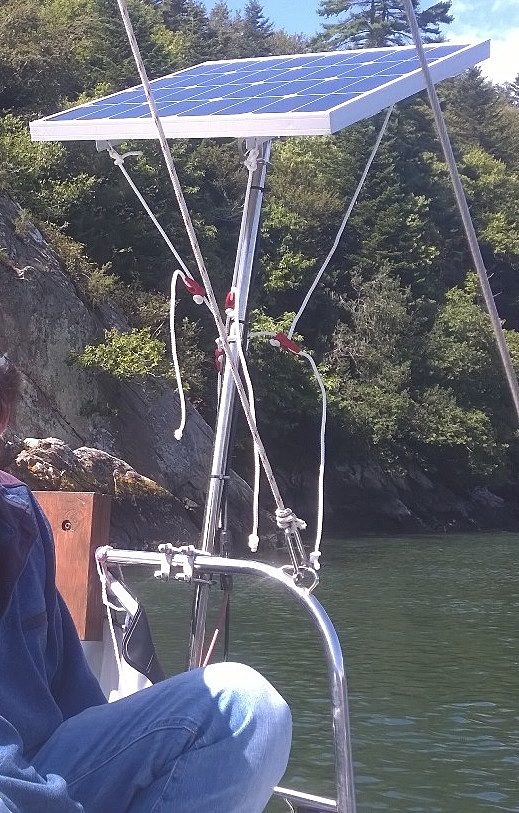

Concernant la fixation au balcon, je l'ai faite via deux étrier et une petite cale en bois qui épouse la forme des tubes. Ca tient bien.
Voilà deux photos.

Répondre
BriacBriac
23 août 2014

Merci pour les infos et photos

Répondre
daniellouisdaniellouis
23 août 201423 août 2014

site Rue de La Mer , catalogue Osculati

C'est en Inox, un peu plus solide que du plastoc

Répondre
bil56bil56
23 août 2014

une noix idéale: www.emile-maurin.fr[...]92-067/

Répondre
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
23 août 201423 août 2014

Noix alu sur balcon inox / mâtereau inox, ça va tenir combien de temps ?
(quand on voit ce qu'une embase de chandelier inox fait sur un rail de fargues alu...)

Répondre
BriacBriac
24 août 2014

Cette noix est de la forme idéale que je cherche. Par contre il ne la font pas en inox ou matière plastic (chargé). En plus la société à l'air de ne commercer qu'avec des professionnels.

Merci pour le lien tout de même.

Répondre
