support de panneau solaire, passage des câbles ...

La transmission enWIFI!!!!!

non en blue toots .

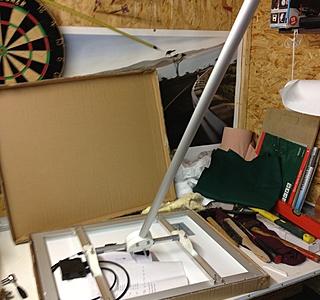

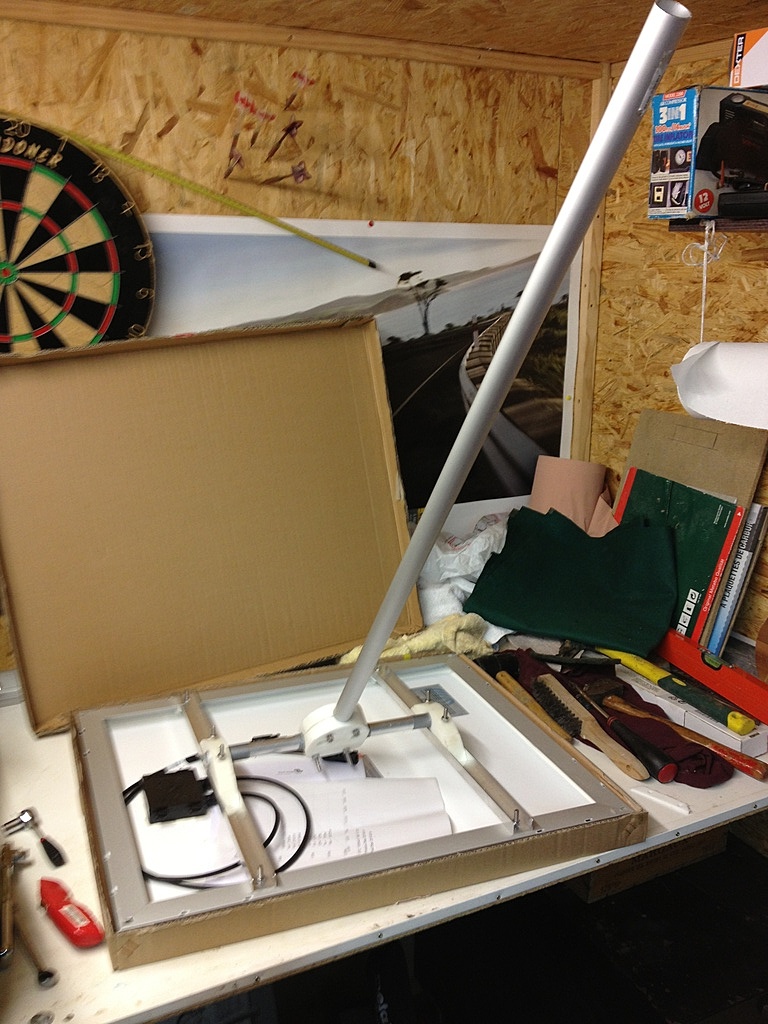

pour la fixation une rotule de parasol en plastoc
avec un H en alu le panneau popé dessus
le fil 2X2.5mm2 avec une prise de pont étanche
pour pouvoir l'enlever facilement
alain

bonjour,
je crois que certains utilisent un diabolo pour de planche à voile.
cdt

intéressants ces supports,
merci pour le lien !

@motu:
pour le passage des cables en extérieur, pas de pb de vieillissement aux UV qui bouffent tout ?

oui c'est sur mais par experience les cables que j'utilise, RO2V ou RVFV armé resitent au moins 15 ans, sans doute plus mais je les ai changé a ce stade...ca bien sur c'est du ridide , il faut une portion souple pour un panneau orientable

Bonjour,

Pour orienter le panneau, un diabolo de planche à voile.
Pour les câbles, s'ils sont à l’extérieur, les faire passer dans des gaines pour câbles électriques pour les protéger des UV.

JF.

ou as tu trouvé cas jolies articulations

Hello Bil,

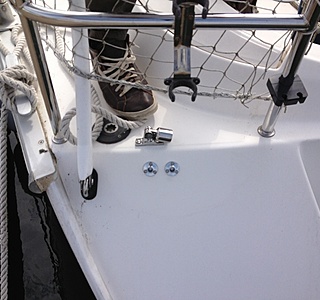

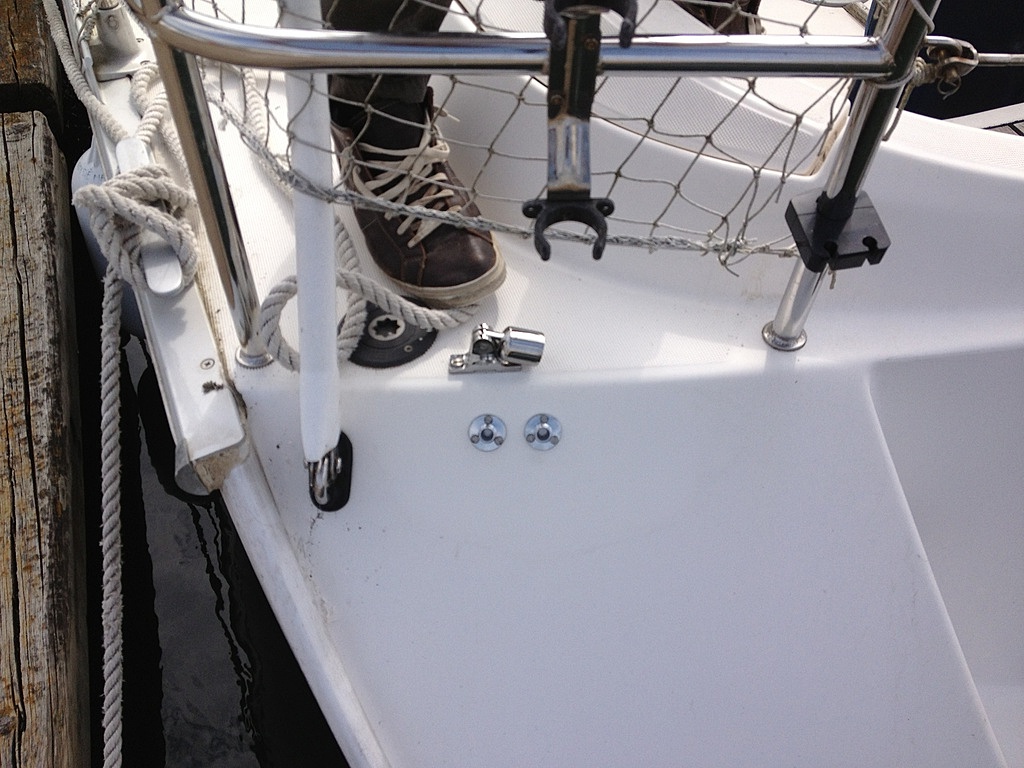

Moi, j'ai utilisé un support de canne à pêche de balcon en inox (voir photo) sur lequel je mets un pied de mat de planche à voile.
(il faut que j'améliore le truc en prenant le bon diabolo qui se tiens tout seul sur le pied de mat de planche, car la, j'ai été obligé d'haubaner provisoirement car j'avais une rotule libre sur un axe)

Le câble fait 2x4mm2, il est fixé le long du balcon par des rilsans, et rentre dans un coffre par un passe fil (genre de presse étoupe)

étant branché par un connecteur étanche, Le panneau est démontable en moins d'une min. (dans ce cas, juste le support inox reste fixé sur le balcon ce qui reste discret)

J'ai fais une dérivation en Y avec un deuxième connecteur étanche ou je peux brancher un deuxième panneau quand je suis au mouillage. Un 100w souple qui fait moins de 2 kg et que je mets soit sur la capote de roof ou sur le bimini ou ailleurs sur le pont pour qu'il soit bien orienté.

non, effectivement, le support à un diamètre un peu supérieur à 25, il a fallut que "j'épaississe" un peu le tube du balcon avec du caoutchouc auto amalgamant à l'endroit de la fixation du support.

J'ai également mis une barre entre le support et le bas du balcon pour avoir deux point de fixations et l'empêcher de tourner autour du tube du balcon. (ça revient au même si tu fixe le support sur le bas du balcon)

C'est plus facile à faire qu'a expliquer. J'essaierais de faire une photo.

bon, suite:

j'hésite à mettre un simple HO7RN-F ...

qu'un aurait-il qques m de câble solaire en rab, du genre comme ça:
www.conradpro.fr[...]TPCEN29

vous en pensez quoi ?

l'orientation verticale est assurée par un support de canne à pêche.
l'orientation horizontale, 360° de part et d'autre avec une butée pour ne pas tortillonner.
Les cables passent à l'intérieur du tube.
JJ
