Stratification sur un angle

Bonjour,

J'ai une petite question débile... Mais je vais demander.

Lorsque vous faites une stratification sur un angle (exemple étrave, quille...) Comment faites vous le patron de votre tissus afin d'éviter que le tissus poche ?

En effet je dois actuellement refaire mes 2 quilles l'avant et mon brion d'étrave mais j'aimerais comprendre comment faire un patron le plus clean possible avant de stratifier.

Question peut être débile... Mais j'aimerais faire propre :)

L'équipage
#epoxy#fibre#renovation#stratification
gaetanos22gaetanos22
15 juin 2021
lolapololapo
15 juin 2021

Il doit y avoir différentes manieres, bien sûr. En théorie , je dégraderais les tissus pour éviter les surcouches au même endroit. Pour ce , je prends un polyane transparent et je trace au feutre la partie à stratifier. Ça peut être ce que tu appelle un patron.
Tissus pas trop epais pour bien imprégner et former , spatule et finitions avec tissu d'arrachage .
Si tu n'es pas sûr de ton coup , prends un époxy plutôt lent s'il fait chaud .

Papayou56Papayou56
15 juin 2021

ça dépend du tissus que tu emplois.

il n'y a pas de bonne méthode car ta forme n'est pas développable, tu vas donc devoir déformer ton tissus.
Ton "patron" n'aura pas la même déformation.

totortotor
15 juin 2021

Pour stratifier proprement un angle, la méthode varie suivant l'angle :
Angle rentrant ( style une étrave) : poncer pour casser et arrondir l'arête.
Angle saillant ( style angle coque/quille) : joint congé pour arrondir l'arête.
Avec une règle générale : plus le tissu est épais, plus l'arrondi de l'arrête devra être important.

FredericL:J'aurais dit l'inverse : saillant pour une étrave, rentrant pour une jonction quille-coque. ·le 16 juin 2021 13:28
totor:Oui, mais non...( si on parle de stratification par l'extérieur comme ça à l'air d'être le cas ).www.maths.net[...]555.htm ·le 16 juin 2021 14:37
FredericL:J'avais bien compris en strat par l'extérieur, mais mal retenu ma leçon (si je l'ai eue un jour). Merci du rappel. ·le 16 juin 2021 16:09
Ajouter un commentairePublier
safioransafioran
15 juin 2021

Dans ce cas , il existe une solution qui me permet de stratifier dans des endroits inaccessibles .
Je déchire des petits bouts de tissus mat , d'avance .
Ensuite avec ma résine peu catalysée pour en diminuer la réactivité , mais pas trop , je stratifie consciencieusement chaque petit morceau en plaçant les patchs pour avoir une épaisseur constante . Je travaille avec une surface bien chargée en résine pour donner de la résistance .
En général , ça fait de belles réparations solide et bien réalisées .
Sur du polyester , j'utilise toujours un polyester , même si je connais bien la stratification avec de l'époxy , j'en connais aussi les travers et je garde confiance dans le polyester .

tikipat:les pros disent sur du polyester on met du polyester ·le 16 juin 2021 18:46
Ajouter un commentairePublier
James James
15 juin 2021

Hello,
Tu peux faire des pinces pour suivre les déformations. au ciseaux,et tu fais se chevaucher les excédents si tu ne les coupes pas.
Le bi axial sinon se deforme très bien sur des courbes torturées .
Certains serges drapent très facilement quand ils sont fins.
Sinon des bandes fines d'UD que tu croises à volonté pour éviter les poches...tu crées un multiaxial sur mesures.
Enfin un joint congé pour éviter les arrondis peu marqués ou les angles trop vifs aide aussi

gaetanos22:Hello merci beaucoup ce que tu appelles des pinces c'est juste découper le tissus pour qu'il prenne bien la forme de la courbe ? Excuse mon ignorance mais de l'UD c'est quoi ?·le 16 juin 2021 13:02
pinus:Uni Directionnel·le 16 juin 2021 13:29
James :Pour une pince soit tu sors un triangle de tissu pour enlever un pli,soit tu mets juste un coup de ciseau et l'excedent d'un côté se replie sur l'autre.Sinon si c'est juste pour maintenir,du scotch débordant ou une feuille plastique que tu plaques avec scotchs ou sangles pour maintenir le tissu en place. Chacun a ses petites astuces ...·le 16 juin 2021 14:43
Ajouter un commentairePublier
gaetanos22gaetanos22
16 juin 2021

Hello merci pour vos réponses !!! Ça va pas mal m'aider merci beaucoup

lolapo:On attends la photo du résultat final , avant peinture ...ah ,ah...·le 16 juin 2021 21:26
gaetanos22:yes je vais prendre des photos... haha·le 17 juin 2021 10:28
Ajouter un commentairePublier
gaetanos22gaetanos22
14 sept. 2021

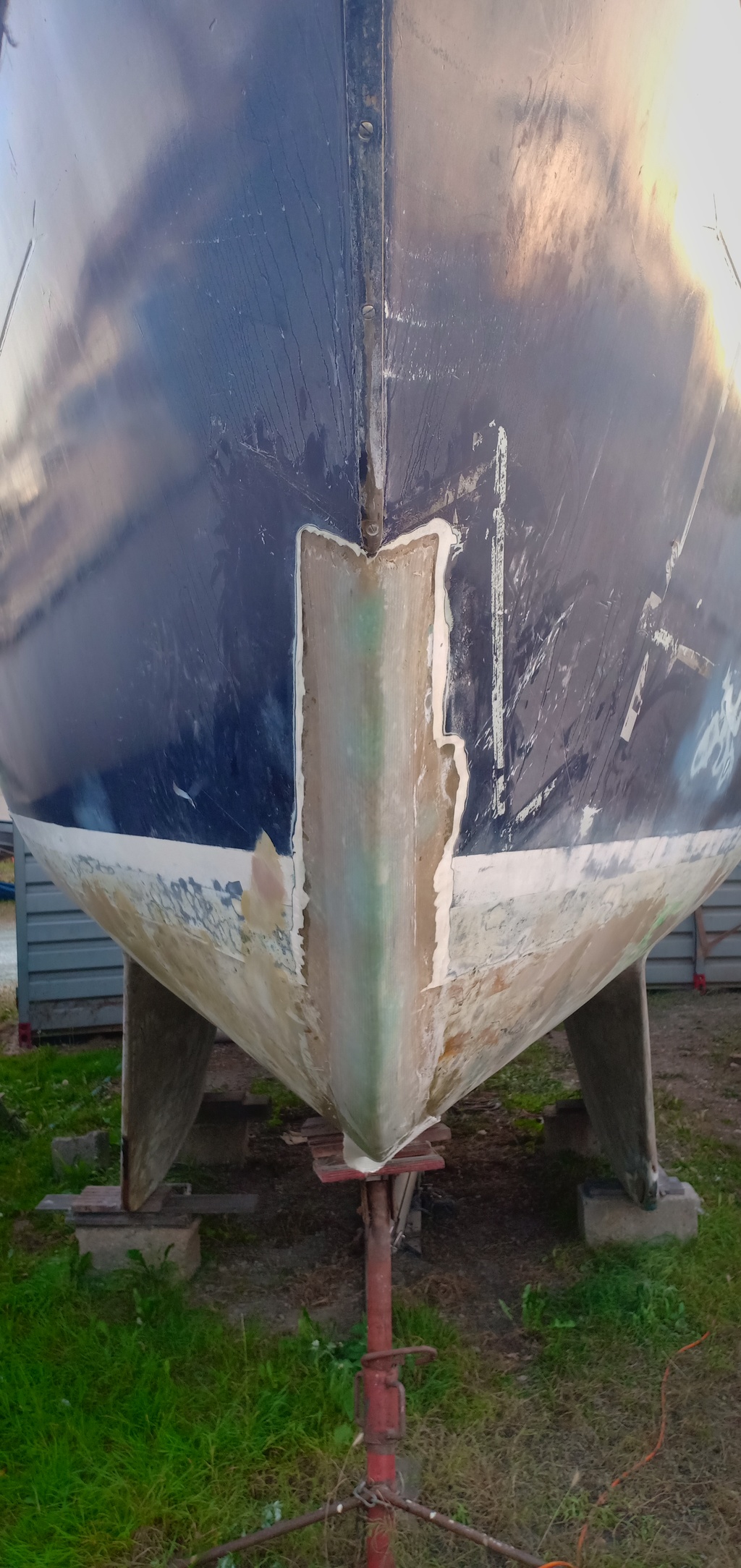

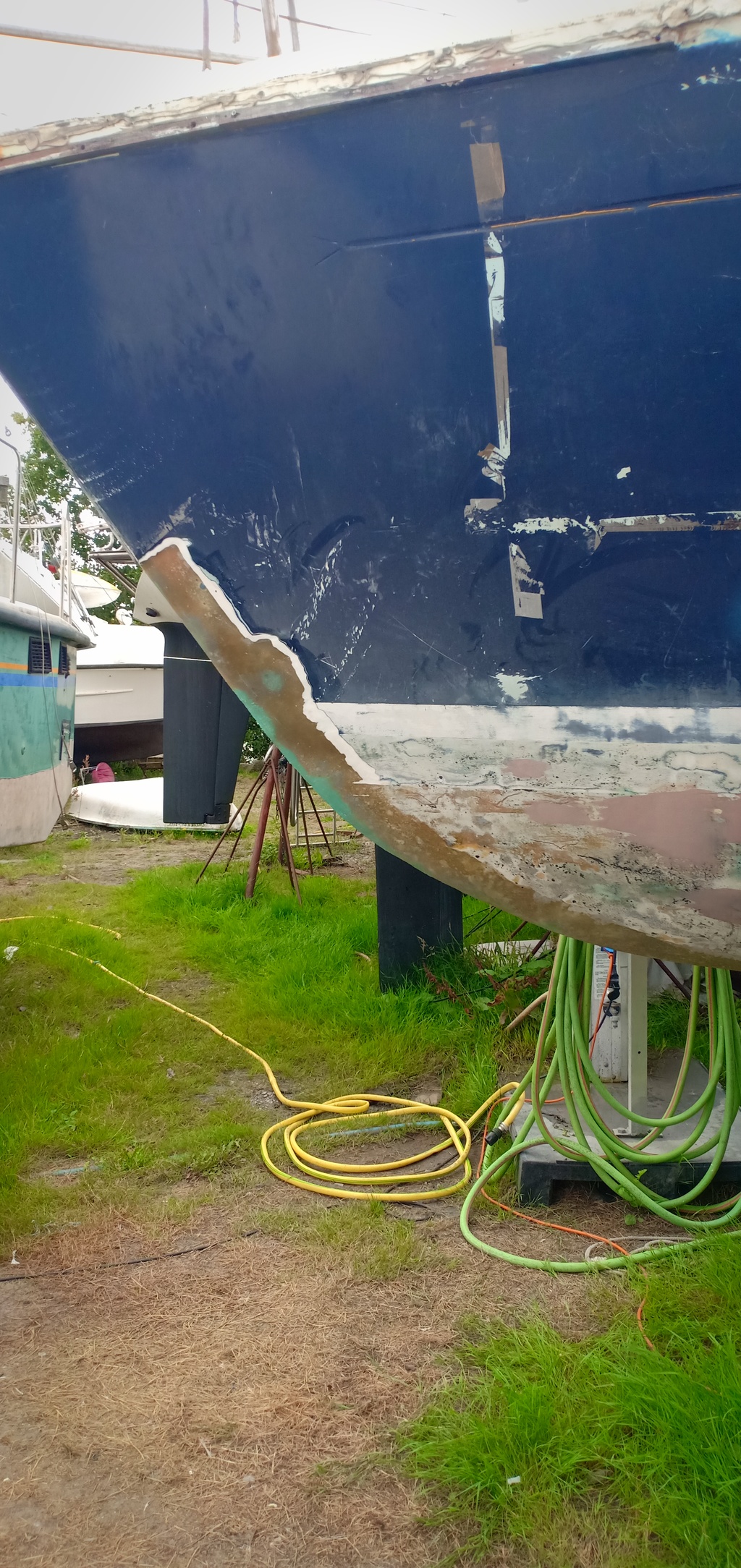

Les photos du résultat final avant la peinture !! Stratification intérieur 1 mat 4 bibiais / extérieur étrave avec reprise de la forme a la resire silice et 1 mat 1 bibiais résine polyester et 2 bibiais a l'epoxy avant mastic époxy... merci à vous pour les conseils
