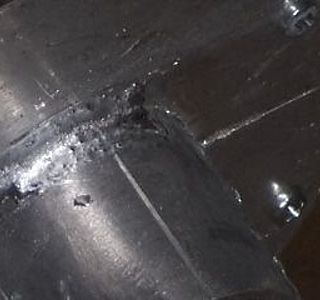

Souder de l'alu.......avec une chaufferette...

Chaufferette ?
C'est quoi une "chaufferette" ?
Est-il possible d'utiliser ce type de soudure avec une lampe à souder (style "chalugaz" avec petite bouteille camping-gaz).

En tous cas, celà m'interresse !

Merci pour l'info

alu-inox
c'est exact, on trouve maintenant du fil de soudure qui ressemble au "plomb-étain" des électroniciens (en rouleau) et qui marche pour l'alu et un autre pour l'inox.

Pour des très petites pièces on peut même le faire avec le fer à souder d'électronicien.

Mais évidemment, vu la basse température de fusion du métal d'apport, la résistance mécanique de la soudure est celle de l'alliage plomb-étain, c'est à dire faible. Pas pour des assemblages de structures devant subir des efforts importants.

Pour l'inox, on y arrive même avec de la soudure simple d'électronicien en décapant les pièces inox avec la pâte à décaper du plombier ;-)

oui mais

dans la mesure ou il n'y a pas fusion du metal à souder on ne peut pas parler de soudage ,il s'agit plutot d'un collage .La resistance de la soudure est bien moins important que la piece elle m^me donc prudence .

josé

En fait,
Cela existe depuis pas mal de temps en Allemagne.

ips@al75.de

C'est même assez étonnant que du matériel bien connu des plaisanciers allemands depuis plusieurs années déjà soit encore ignoré en France... Il y a pourtant du business à faire pour certaines société...

C'est comme les nouveaux feu à led que j'ai pu expérimenter cet été... Absolument fabuleux ! Mon feu de mouillage n'est plus un feu de mouillage, c'est un véritable lampadaire... Pour une consommation identique à celle des anciens leds...

Quant aux feux de route, j'ai du remonter le vent durant plusieurs jours, et la nuit, lorsqu'une vague un peu plus grosse que les autres venait percuter l'étrave, on avait l'impression d'un mur rouge ou vert qui nous arrivait dessus avec l'éclairage des feux... Vraiment impressionnant. Je ne m'y suis toujours pas habitué d'ailleurs !

Mais en France, personne ne semble connaitre !

Etonnant.

JFD

Non non
Je ne demande que a te croire !
Les (trop) rares essais auquels j'ai assisté nous ont fait conclure au peu de quantité de lumiere emise par les LEDs (blanches)

Sans doute des pb de couplage ...

Aurais-tu plus de precisions sur :
- la marque/le modele d'ampoule
- la marque/le modele de feux ?

Merci d'avance.

Rupture
L'aluminium a une résistance à la rupture de l'ordre de 200 à 500 MPa. Donc environ entre 1.5 et 3 fois plus que la soudure basse température.

A ne pas oublier quand on utilise ces brasures qui sont super pratique c'est vrai !

Je me sert de cette brasure
pour braser du tube cuivre sur les évaporateurs en alu, et également pour réparer un trou en cas de coup de couteau...

Pour la résistance à la traction, la brasure à 40% argent est plus résistante : 500 à 540 MPa.

Mais il est interdit de se suspendre à mes tuyaux ! :non:

[color=blue]_/)[/color]

Rupture
2223 kg/cm2 = 222.3 MPa pour reprendre les unités du post précédent.

Mais ... une notice qui annonce 2223 kg/cm2 est suspecte ! La résistance à l'arrachement est une mesure qui a facilement +/- 20% de dispersion exérimentale ... c'est à dire 2223 +/- 400 ! Donc donner un chiffre aussi précis est un non sens technique et un ... argument marketing :tesur:

le doute ...
c'est pour ça que dans la notice de Tilikum, le fabriquant indique : "Résistance à la rupture : 150 à 180 MPa ", pour bien montrer la marge d'incertitude importante sur la mesure (20% dans le cas cité, ce qui est déjà une mesure très bien faite).

C'est à ce genre de détail qu'on reconnait les notices pour les professionnels et les notices pour la pub du 20 heures sur TF1 :oups:

Tout de même (les bricomachin)
Fred,

Je vais tout de même tester les baguettes pour me faire un avis.
Car pour moi: Je n'ai jamais pensé pouvoir souder de l'alu sans m'équiper avec un poste argon.

Un peu couteux cette affaire pour quelques soudures de bricolo du dimanche.

J'ai quand même refait toute l'installation cuivre de ma maison avec un poste de bricolo (Oxygène 500gr , et melanges divers de carburant).
Au final mes soudures de bricolo sont plus jolies que celles du "soit-disant" pro, qui m'a posé la chaudière il y a 8 ans !!!
J'avais juste peur de m'attaquer au tuyau de gaz à l'époque !

Au plaisir de t'envoyer quelques photos du "pro" en question !

Cordialement.
Frédéric.

Je ne pense pas que ce fabricant.........
trafic les données...Mais dans l'absolu c'est vrai que leur essai a du être fait sur un brasage parfait....:alavotre:

Un exemple de fiche technique
pour de la brasure à 40% argent :

[i]DESCRIPTION Alliage quaternaire argent, cuivre, zinc, cadmium, destiné à l'assemblage capillaire des métaux ferreux et cuivreux. Les baguettes Ø 2 mm et le fil continu Ø 1,6 et 2 mm - EXEMPLES D'APPLICATIONS *
brasage capillaire "fort" des tuyauteries en cuivre et en alliages de cuivre. * Lunetterie, horlogerie, bijouterie. * Instruments de musique. * Installations sanitaires. * Industrie du froid et de la climatisation. * Mécanique de précision. 3 - INTERVALLE DE FUSION Solidus............595 °C Liquidus...........630 °C 4 - CARACTERISTIQUES MECANIQUES ET PHYSIQUES Résistance à la traction............500-540 MPa Résistance de cisaillement (suivant NF A 89-420)...............110 MPa Résistivité (métal écroui)...........0,0620 Ohm/mm²/m (métal recuit)...........0,0595 Ohm/mm²/m Température d'utilisation .......(-) 40°C à (+) 200°C 5 - NORMALISATION NF A 81-361 / B Ag 40 Zn Cd Cu 595-630 ISO 3677 / B Ag 40 Zn Cd Cu 595-630 NF A 81-362 / 40 A 1
[/i]

On fait la différence entre résistance à la traction et résistance au cisaillement...

[color=blue]_/)[/color]

En tant que
"vieux blanc d'Afrique", je n'oserais jamais raconter ici ce que j'ai vu souder et soudé moi-même dans des conditions et avec un matériel pas descriptible sous peine de passer au mieux pour un Martien, au pire pour un menteur !

Quand au "pros", il est certains qu'il en a qui sont persuadés de l'être, alors qu'ils n'arrivent pas à la cheville de certains amateurs pourtant moins bien outillés... ;-)

[color=blue]_/)[/color]

ben oui !
les statistiques sont utilisées, hélas, de manière à transformer les doutes en certitudes !

alors qu'en réalité elles ne devraient servir qu'à "mesurer" le doute...

Un bon sujet de dissertation pour Goudspide, ça ! :mdr:

moi je ne parle que de l'alu.....
et de cette brasure pour l'alu:reflechi:mais pour le "collage" de l'inox avec de l'étain faut voir avec le "spécialiste"......:alavotre:

docs ici
www.farnell.com[...]269.pdf
www.farnell.com[...]693.pdf
fr.farnell.com[...]AEWZK0Q

faut arrêter de déc....er
la brasure de l'aluminium c'est vieux comme mes robes .

C'est à elle qu'on attribue la disparition d'Alain Colas .

Les flux décapants sont extrèmement corrosifs et pratiquement impossibles à éliminer en totalité (d'où corrosion ultérieure) .

Pour obtenir des brasures de résistance acceptable les températures doivent être extrèmement contrôlées . Au chalumeau, il faut impérativement une flamme réductrice . Le risque de fondre la pièce est permanent car la différence de température de fusion entre le métal d'apport et la pièce à souder est faible .

En pratique seul l'aluminium presque pur est brasable . Sur les alliages au silicium et au magnésium, on obtient au mieux un collage médiocre . Sur les alliages au zinc, en général on vaporise la pièce .

Enfin bon, comme on dit sur HeO, chacun fait comme il veut .

Soudure pour bateau alu
Est ce qelcun connait la soudure à froid pour reparer
une pièce en alu type carter de moteur genre petit groupe ? (de la taille d'un carter de mobylette pour etre plus imagé)
Un expert en alu et naviguant lui meme sur un bateau aluminium dont je viens de developper le site
(suis dans le web) m'a parlé d'un produit miracle : "Super métal" , vous connaissez ? Solide ?

epoxy chargées
ce sont simplement des époxy chargées de poudre métallique. La résistance à la rupture est de l'ordre de 10 kg/mm2 dans un cas idéal ... cas idéal difficile à atteindre en pratique.

Mais s'il faut coller une grande surface bien granuleuse (favorable au collage), ça peut marcher.

C'est qoui ton magasin???
Ouf demain c'est dimanche, je peux y aller...
OUallah ZIZI...
Bon, je mets un cheval au galop avec moi dessus!!!
