SOS - Problème raccordement ou fonctionnement d'un groupe froid

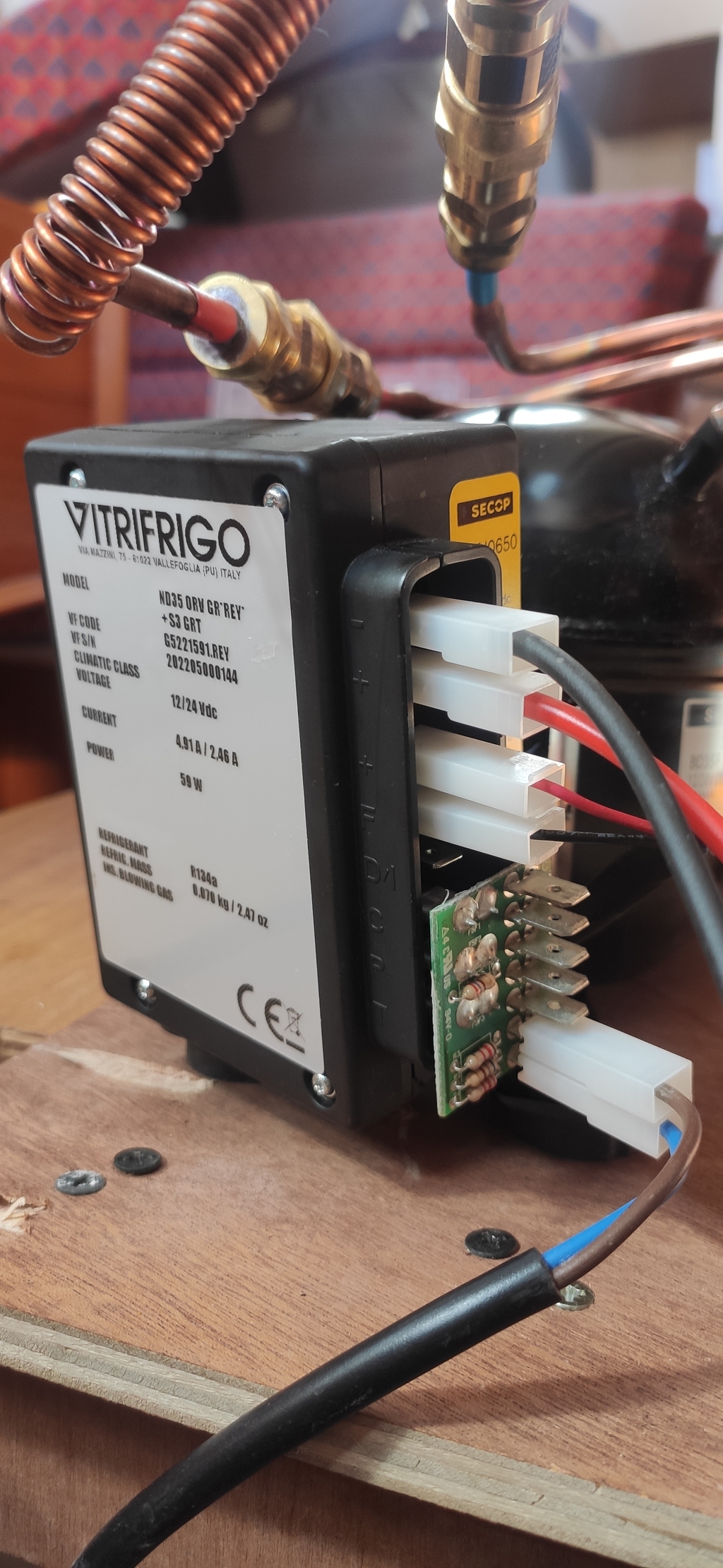

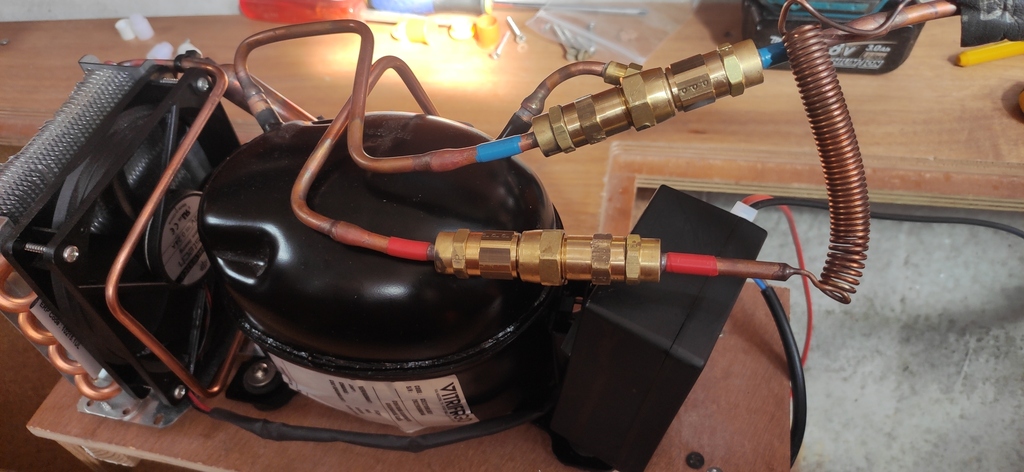

Voici quelques photos du montage

Je suis en 10mm2 un poil plus de 6m.

Ç avec T .

Bonjour,
il semble que tu as des résistances pré-installées de manière à faire varier la puissance du groupe suivant sur quelle borne C tu branches le thermostat. Le meilleur rendement étant obtenu sans résistance en ligne (vitesse du compresseur la plus faible).
J'essaierai la borne C du haut. La borne T semble être correctement branchée

ou alors, je n'ai pas assez percuté les raccords ? (pourtant j'ai l'impression d'avoir bien serré)

Comment sais t'on que le fluide passe ?

Et même si c'est ça je devrais entendre le compresseur se déclencher ?

Avoir de la tension ne veut pas dire que l'on dispose du courant. Faire le test avec une résistance de puissance (valeur à calculer avec la puissance du groupe). Après le branchement je ne sais pas.

Si tu branches un gros consommateur sur ton arrivée en 12v à la place du frigo est ce que ça marche ?

Bonjour,

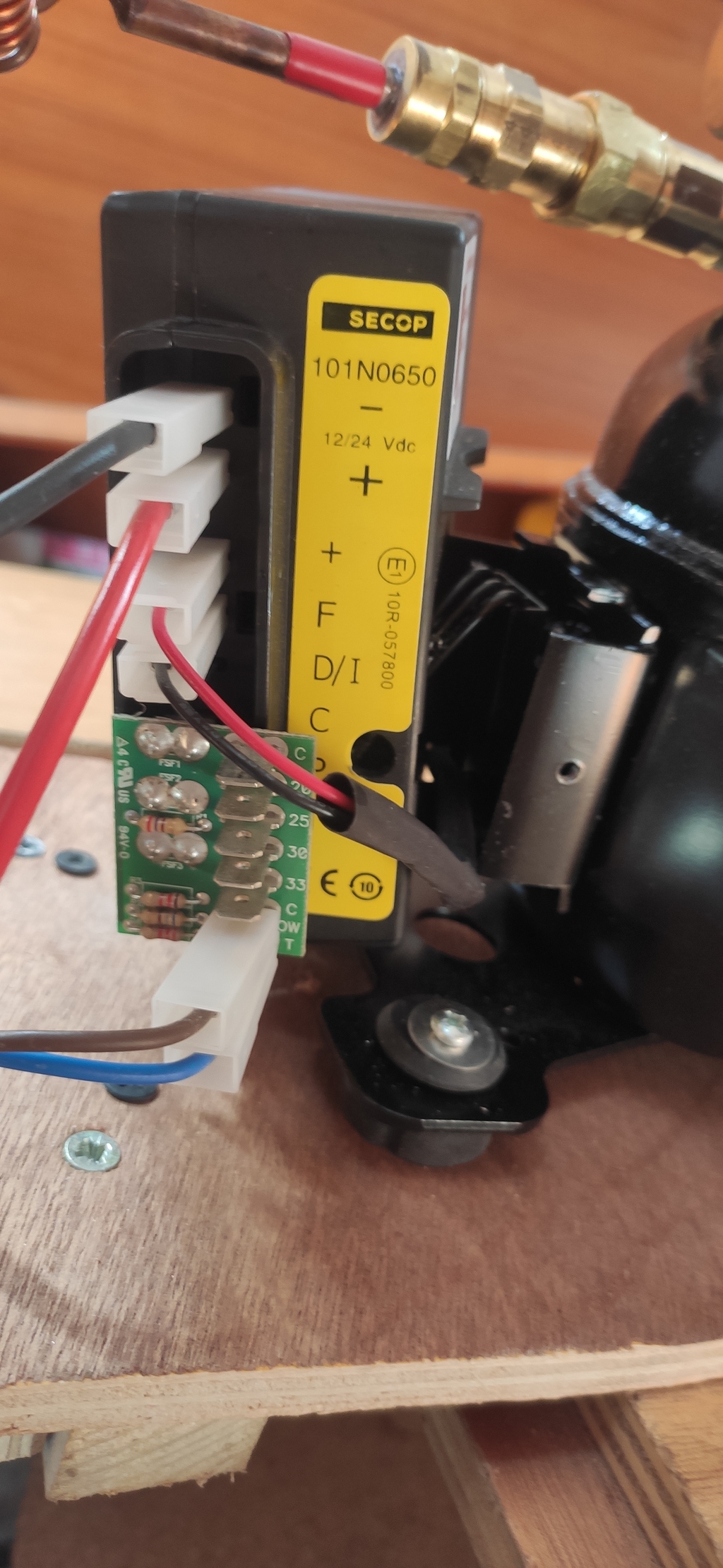

La platine électronique de la photo 2 indique des vitesses du compresseur : 2 000, 2 500, 3 000 et 3 300 t/m; je suis surpris de ne voir aucun connecteur sur une de ces fiches, normal ?

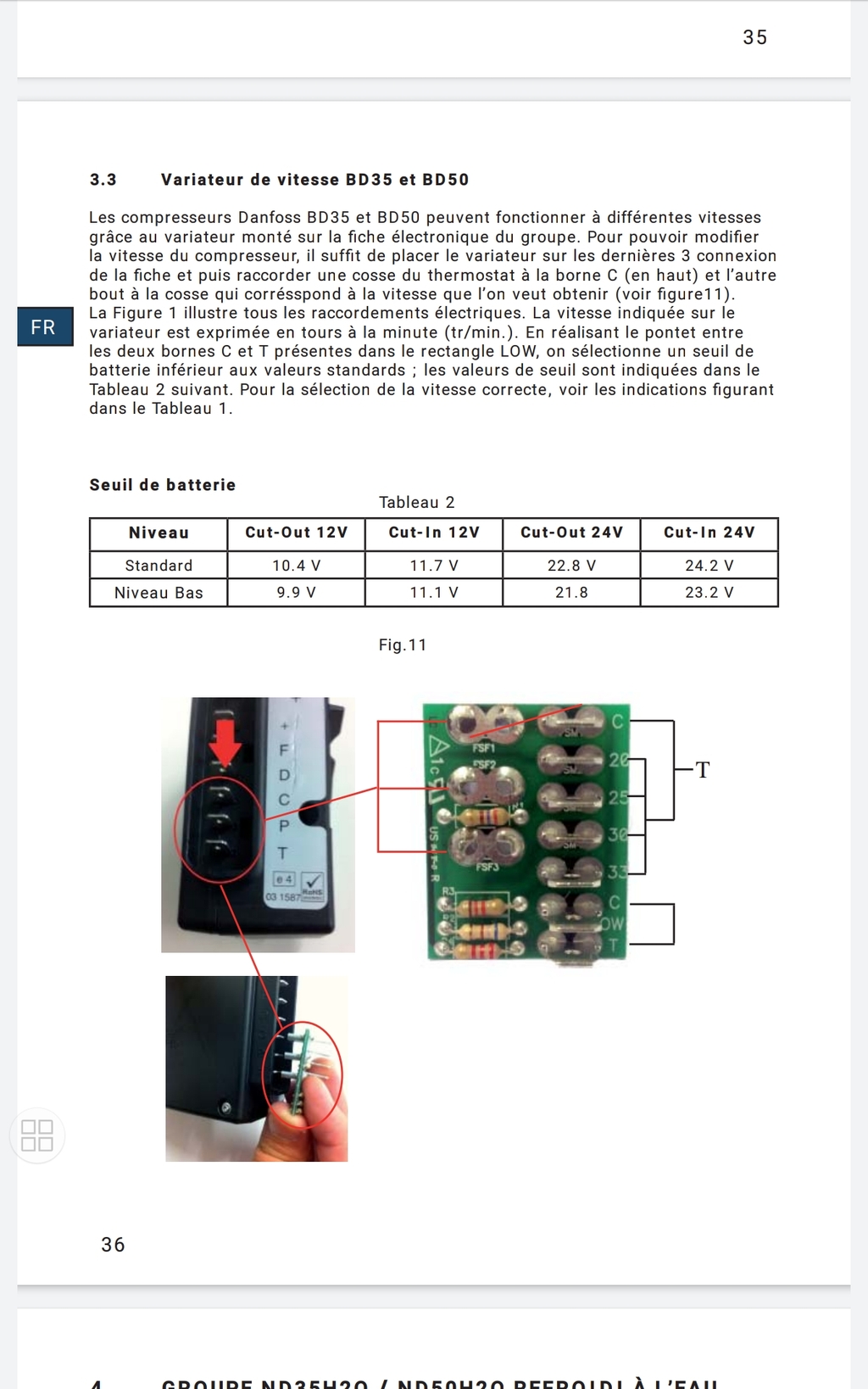

Copie du mode d'emploi

"En réalisant le pontet entre les deux bornes C et T présentes dans le rectangle LOW, on sélectionne un seuil de batterie inférieur aux valeurs standards".
C'est donc ta connexion actuelle.

"Pour pouvoir modifier la vitesse du compresseur, il suffit de placer le variateur sur les dernières 3 connexion de la fiche et puis raccorder une cosse du thermostat à la borne C (en haut) et l’autre bout à la cosse qui corrésspond à la vitesse que l’on veut obtenir (voir figure11)"
Je pense que c'est la bonne connexion.

Ton fil bleu en bas n.est pas au bon endroit ,il doit être sur une des fiches en face des indications de t/m.

Un grand merci à tous les participants de ce fil.
C'est vraiment très sympa et je vais pouvoir mettre enfin les bières au frais.
Je trinquerai à votre santé pour votre aide !

Merci, je l'ai donc branché suivant tes indications.
