Sondeur Navman D100

Quelqu'un aurait-il ouvert le boitier d'affichage ? A l'arrière on ne voit pas de vis. Avant de décoller la mousse collée sur le boitier, si on pouvais me renseigner.
Merci

genavigue

30 août 2017

Tous
Non lu

Personne n'a démonté ce matos ? genavigue02 sept. 2017

Ben non, tant qu'il fonctionne ! :-D iff02 sept. 2017

M..., j'ai pas touché du bois ! Il est en rade... iff04 oct. 2017

On peut l'enlever comme un loch, il y avait de ... iff05 oct. 2017

Bonsoir Iff, Est-ce que ta sonde est traversan... genavigue04 oct. 2017

Logique ;-) genavigue03 sept. 2017

Sur mon NAVMAN Multi 100, Il y a 8 vis cachées ... Skiffeur03 sept. 2017

Merci Skiffeur ! genavigue03 sept. 2017

J'ai donc démonté l'afficheur qui n'indiquait a... genavigue28 sept. 2017

Voici le signal. La largeur du signal est fonc... genavigue16 juin 2020

Bonjour, En démontant le boitier, j'ai vu que ... Skiffeur16 juin 2020

Merci Skiffeur !!! Tu as pu relever le signal ... genavigue03 oct. 2017

Pour le signal, non car je suis pas équipé. Skiffeur04 oct. 2017

genavigue

02 sept. 2017

Personne n'a démonté ce matos ?

Répondre

iff

02 sept. 2017

Ben non, tant qu'il fonctionne !
:-D

Répondre

iff

04 oct. 2017

M..., j'ai pas touché du bois !
Il est en rade...
:-(

Répondre

iff

05 oct. 2017

On peut l'enlever comme un loch, il y avait de la végétation, je l'ai nettoyée
mais ça va va pas mieux..
:reflechi:

Répondre

genavigue

04 oct. 2017

Bonsoir Iff,
Est-ce que ta sonde est traversante ou collée sur la coque ?

Répondre

genavigue

03 sept. 2017

Logique ;-)

Répondre

Skiffeur

03 sept. 2017

Sur mon NAVMAN Multi 100, Il y a 8 vis cachées derrière le joint en mousse. Ca doit être pareil pour le D100.

Répondre

genavigue

03 sept. 2017

Merci Skiffeur !

Répondre

genavigue

28 sept. 2017

J'ai donc démonté l'afficheur qui n'indiquait aucune voie d'eau ou de dégradation. Je l'ai donc alimenté sur banc et ai visualisé le signal d'attaque de la sonde sans le capteur.

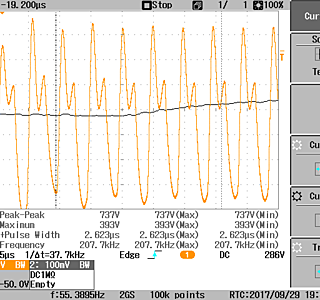

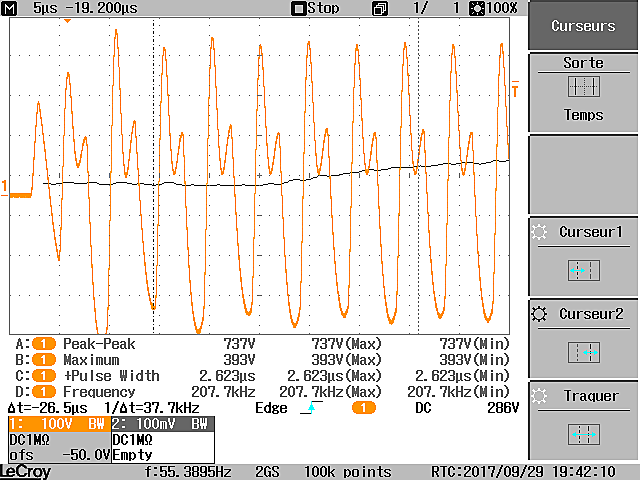

Je m'interroge car ce n'est pas une fréquence pure de 200khz car le signal présente une discontinuité constante sur la partie positive de la sinusoïde. Je me demande si c'est normal.Si quelqu'un a fait la manip, je serai intéressé de connaityre la réponse.
Vu que j'ai fait ce test pour déterminer si le problème venait de l'afficheur ou de la sonde, j'opte maintenant pour la sonde (Réf plastimo : 61669). Avant de la commander j'aurai souhaité avoir une réponse à mon interrogation.
Merci pour vos réponses

Répondre

genavigue

30 sept. 201716 juin 2020

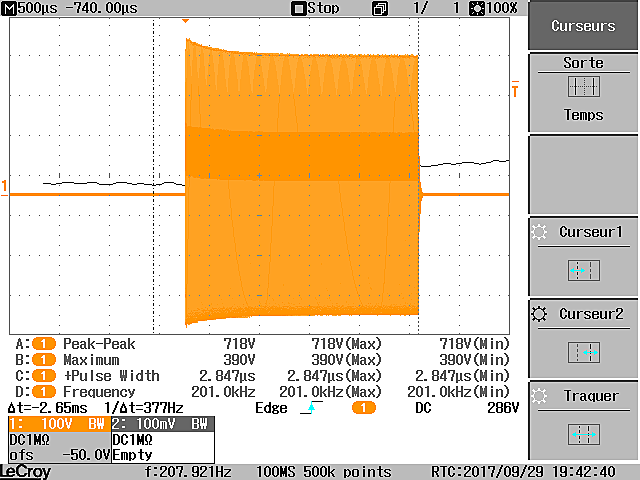

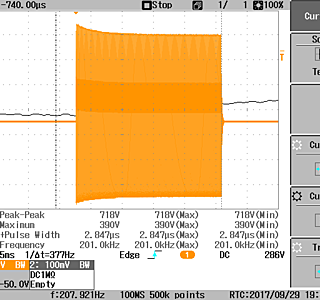

Voici le signal.
La largeur du signal est fonction du délais de réponse de l'écho fond. Il y a donc 4 largeurs de signaux qui sont émis séquentiellement à l'alimentation du loch pour se caler sur une largeur fixe une fois la réponse du fond reçue.

Répondre

Skiffeur

03 oct. 201716 juin 2020

Bonjour,

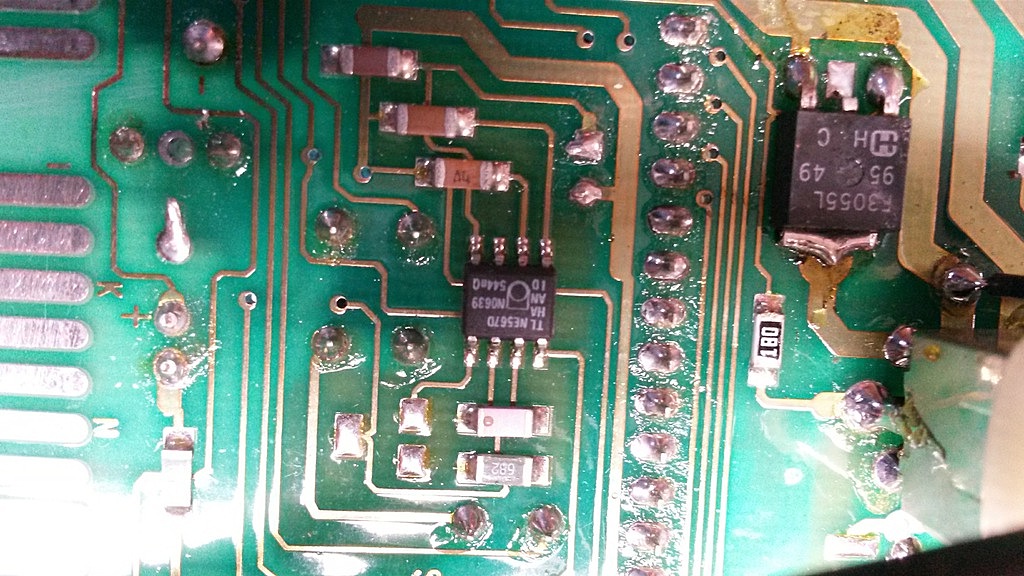

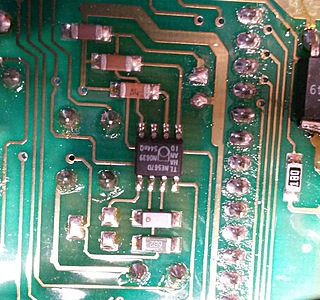

En démontant le boitier, j'ai vu que le mosfet du sondeur, un F3055 avait déjà été changé. J'en ai mis un de récupération à peu près équivalent. Ça s'est remis à fonctionner. Ça vaut le coup d'essayer avant d'investir dans une sonde.
