Sondeur FURUNO LS6100/et MARINETEK 8100

Sondeur FURUNO LS6100
Bon, pas d'écho à ma demande de renseignements sur le branchement de la sonde et la correspondance des fils à brancher. La notice n'est vraiment pas trés explicite la dessus.
Il y a bien des utilisateurs de ce sondeur non?
Encore faut il détenir une information technique et ça c'est moins courant. :-(
Mais j'espère toujours... et merci d'avance

Longueur des fils
La doc précise bien qu'il ne faut pas couper les fils et modifier la longueur. Ce que je voudrais, c'est changer la prise de branchement du câble sur le sondeur pour mettre une prise aux normes Furuno et non Marinetech.
Merci, mais as tu branché le sondeur avec la sonde fournié par Furuno ?

Bien sur............
.....en fait, mon sondeur était sur mon ancien bateau et je ne l'ai pas vendue avec (tu conviendras que ça n'interesse pas tout le monde ce genre de matériel et que ce n'est donné faut vraiment aimer la péche !) donc j'ai racheté une sonde pour mon nouveau bateau.

Je te cherche ça ce we et je te tiens au courant, je ne suis pas sur de comprendre ce que tu veux faire....mais ce que je crois c'est qu'il faut la sonde qui va bien au c.. du sondeur Furuno.

Je vois sur ta fiche que tu n'es pas loin si tu veux voir mon installation c'est sans probléme.

étrange, je fais une réponse et elle disparait?
Merci et qqes précisions:
je ne cherche pas à faire l'économie d'une sonde qui comme tu le dis vieillit, non je cherche à faire l'économie d'une mise à terre de mon boat pour poser une nouvelle sonde traversante car un essai de pose sans perçage n'a pas été concluent.

Formidable, merci
adresse en MP? c'est quoi?
tu peux m'envoyer ça ici: prevert.vigneron@gmail.com

j'espère me débrouiller avec une notice en Anglais sans trop de difficultés.( après etudes intensives durant le W.E.)

Merci, merci,Merci.... :-)

Je ne sais pas si c'est toujours d'actualité, mais si 'est possible, je suis intéressé par les couleurs de fils de branchement du sondeur LS6000.
Merci de me répondre SVP.

Merci Mamita d'avoir répondu à mon message.
Je sais que 8 ans après il est difficile de retrouver quelque chose,mais au moins j'aurais essayé.
En fait, le mode d'emploi je l'ai, mais il me manque le branchement des fils de la sonde, c'est à dire la couleur et la fonction de chaque fils et ça je ne l'ai pas trouvé sur le net.
En fait c'est ça que j'aurais voulu : le message posté 5 paragraphes plus haut

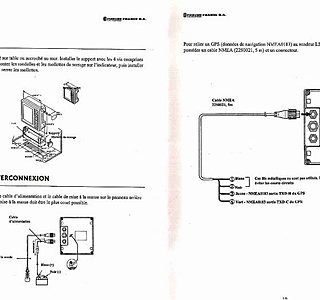

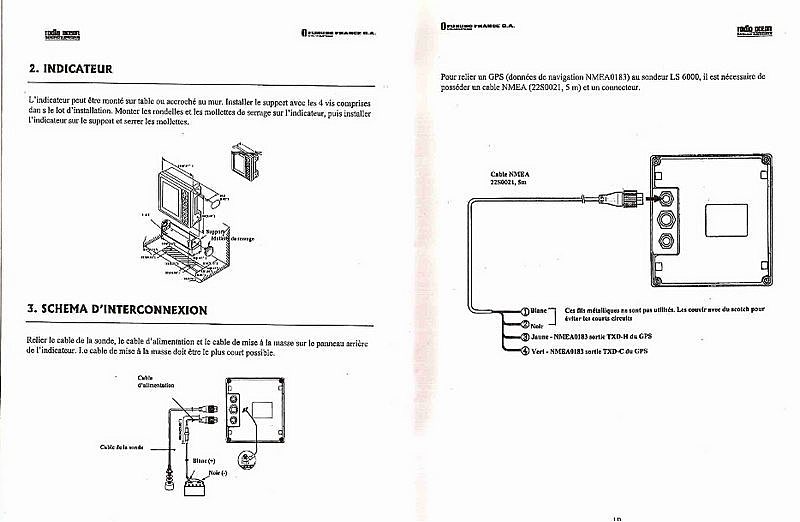

"J'ai toute la doc..................
.....je l'ai retrouvée et les couleurs de fil sont dans la doc..........par contre c'est le LS 6000 .
Je rentre mardi au bureau je te fais les copies, donne ton adresse en MP je t'envoie tout ça"

Si quelqu'un pouvait ......

Effectivement, j'ai trouvé certains branchements, bien qu'aucune sonde ne ressemble à la mienne, j'ai pu relever qu'en règle générale les fils de la sonde de température sont blanc et marron. C'est ces fils là qui m'intéressent. Je vais donc le vérifier sur mon sondeur.
Merci pour cette info, à bientôt.

Re,

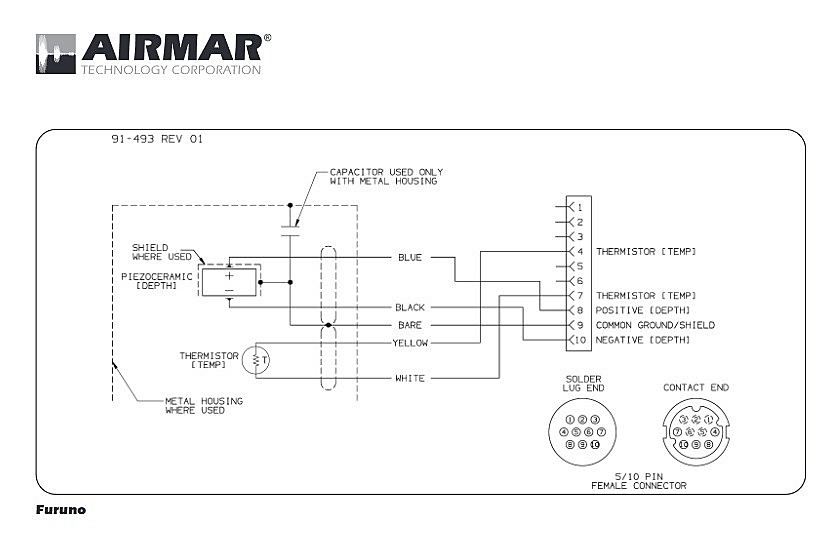

Avec l'excellent lien de Yantho, on peut trouver le schéma de la sonde pour LS6000:
Pour la sonde température c'est les fils: Jaune (N°4) et blanc (N°7)...
Mamita

Re,
ah, mais on ne savait pas que tu voulais sonde +Température + vitesse pour ton Furuno LS6100!
Tu as certainement cette sonde traversante en bronze:
airmar.com[...]on.html

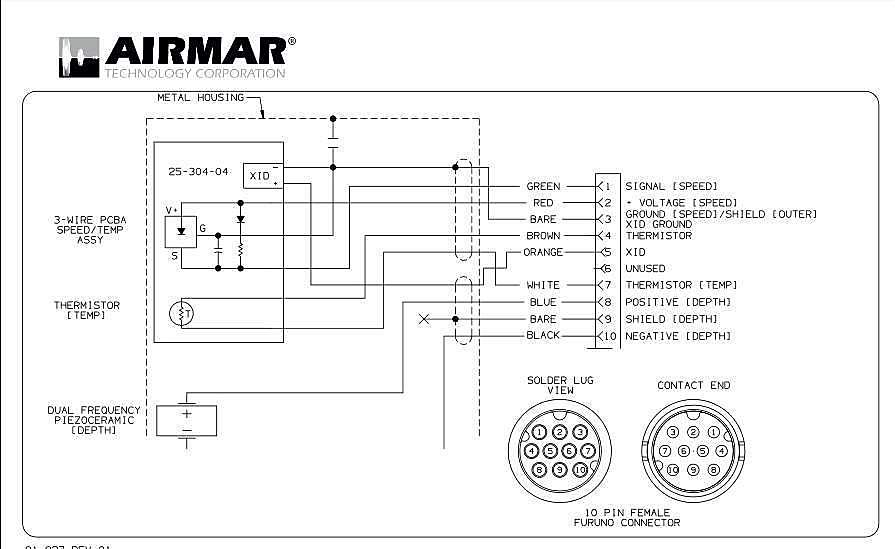

et donc comme schéma de branchement, celui joint:
auquel cas pour la température c'est bien le fil marron en 4, et le fil blanc en 7...
Mamita

NB: Cliquer 2 fois sur la photo
