Solution alternative pour fixer un panneau solaire sur le roof

Bonjour,

J'ai imaginé une solution pour fixer mon panneau solaire souple, de telle façon qu'il ne soit pas caché quand le panneau coulissant est ouvert.

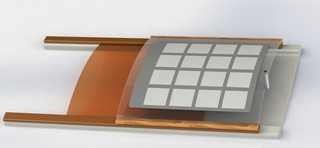

C'est une plaque de polycarbonate (6 ou 8mm) courbée, coincée et vissée entre deux profils de teck. Pour solidifier, une entretoise en alu est vissé sur le roof.

J'ai dessiné le concept sur un logiciel 3D.
Qu'en pensez vous ? (Risque d'arrachage, etc..)

L'équipage
#solaire#fixation
GaaraGaara
16 sept. 2024
BouillabaisseBouillabaisse
16 sept. 2024

Salut,
Je pense que c'est tout bon, c'est vrai que sur le toit d'un voilier on manque cruellement de place.
Si tu l'as bien fixé, il n'y a pas plus de risques que fixé sur un portique, un balcon ou autre avec plus de prise au vent.

EncolpisEncolpis
16 sept. 202416 sept. 2024

Superbe idée, on doit pouvoir remplacer ta baguette en teck par un profil alu ou PVC .
Est ce que l'on perd un peu de lumière a travers le polycarbonate ?
Il faut également fixer le panneau solaire sous la plaque en lui donnant une contrainte pour qu'il suive la courbe, avec de la visserie plastique par exemple, le PS étant équipé de 4 trous en général ...autre avantage c'est que la filerie est désormais fixe ...
Un petit inconvénient c'est qu'il se trouve non loin de la zone d'influence du hale bas de bome, donc faire attention ....

Gaara:En fait le panneau sera au dessus du polycarbonate. En dessous, je n'y avais pas pensé !·le 16 sept. 13:00
Ajouter un commentairePublier
mocitoomocitoo
16 sept. 2024

C'est une super idée quand tu n'as pas de bôme...

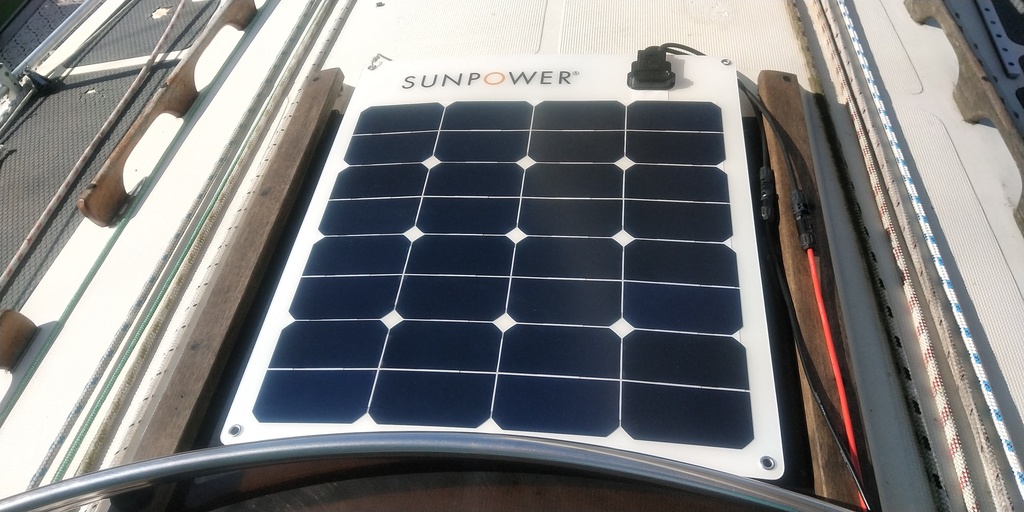

J'ai ça sur ma capote de roof, en clair en nav ça charge rien bien souvent, au mouillage ou a quai, je déplace le panneau a la demande, un 110W, donc il faut qu'il soit démontable et que le câble soit suffisamment long.

EncolpisEncolpis
16 sept. 202416 sept. 2024

Au mouillage ou a quai ma bôme est toujours posée sur les filieres, il suffit donc de choisir son coté en fonction de l'ensoleillement ...
Quand bien même tu as un taud il est généralement au dessus du cockpit et l'ombre ne va guère vers le pied de mat...

NowNow
16 sept. 202416 sept. 2024

Bonjour,

ça m'a l'air très bien.

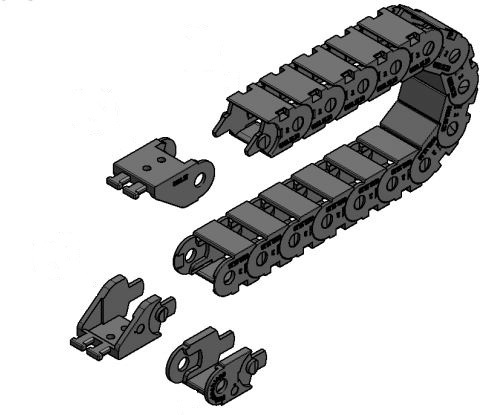

Juste une question, c'est pas possible (et plus simple?) de le fixer directement sur le capot de roof? Il faut juste prévoir que le câble doit pouvoir suivre le mouvement quand tu ouvre/ferme le capot. Il existe des petites "chaines de câble" en plastique pour protéger le câble et l'accompagner dans le mouvement.

Sur mon bateau, ça ne serait pas possible car le capot coulisse sous le pont, mais sur ton dessin, il semble coulisser par dessus?

GaaraGaara
16 sept. 2024

Merci pour les retours
Oui, le panneau plexi coulisse sur le pont. J'avais envisagé de fixer le PV directement dessus, mais comme je veux cacher les câbles au maximum, il faut qu'il soit fixe.
En plus, ce panneau est une source de lumière naturelle non négligeable les jours de pluie, déjà que c'est un peu sombre à l'intérieur...
Et devant sur le pont, on ne voit pas mais il y a un hublot, ça m'obligerait de fermer la descente pour pouvoir charger.

Now:Ok, effectivement ça se tient, surtout le fait que ça assombrirait l'intérieur, en regardant le dessin, j'avais cru que le panneau était en bois. Du coup, ta solution est très bien même si tu auras obligatoirement de l'ombre à certains moment, mais bon, c'est inévitable en dehors de certains endroits comme à l'arrière. tu nous montreras une fois fait?·le 16 sept. 20:39
Gaara:Oui, cet endroit n'est pas le meilleur pour la production d'énergie c'est sûr. Mais bon, ça sera mieux que rien.Je posterais une photo une fois terminé !·le 17 sept. 07:59
Ajouter un commentairePublier
