Smart contrôle

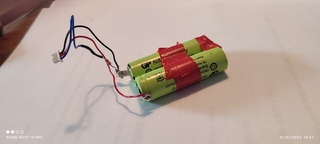

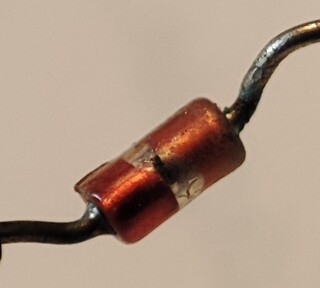

Bonjour, Appel aux électroniciens. Je suis entrain de remplacer les batteries , 1.2v (2 en série) dans ma télécommande smart contrôle Raymarine. 1 fil rouge au +, et 2 fils sur le - (1 direct et 1 via un petit composant.) Le petit composant fait 2mm de diam, et 4 de long. Forcément rien de marqué dessus. Que peut être ce composant ?.

L'équipage
#raymarine
gwennili2gwennili2
21 juil. 2023
Lady_CLady_C
21 juil. 202321 juil. 2023

Une diode zener

Lady_C:Je me mettrais bien -1, mais je ne peux pas·le 22 juil. 2023 16:29
Ajouter un commentairePublier
gwennili2gwennili2
21 juil. 2023

A l'ohmmètre rien ni dans un sens ni dans l'autre, comme si le circuit était ouvert, avec la mesure "diode" idem.... J'avais pensé à une zenner ? Ce doit être un montage classique qui permet de xdirex à l'électronique que les batteries sont chargées. J'aimerais le changer car j'ai l'impression que ça ne charge pas complètement.🫤

Lady_C:Les accus nimh sont peut etre fatigués. Ça se trouve sans problème ·le 21 juil. 2023 19:36
gwennili2:Ce n'est pas la question. La question est : c'est quoi ce composant. Les accus sont neufs, achetés chez élec 44 il y a 1 mois.·le 21 juil. 2023 21:44
Ajouter un commentairePublier
QuizasQuizas
21 juil. 2023

salut,
je pense que c'est une résistance en série avec une CTN (coefficient de température négatif) soit une sonde thermique qui stoppe la charge lorsque la température des accus monte trop haut,
et il est effectivement possible que si cette résistance est défectueuse ta charge ne soit pas complète, (il est possible qu'en soudant avec un fer mal isolé ou en faisant un court-jus tu ais grillé la résistance ...) maintenant pour la changer il faudrait en connaître la valeur en ayant le schéma elec de ta télécommande, pas gagné ... je ne sais pas si on peut vraiment calculer la valeur de la résistance sans avoir la valeur de la CTN, je ne suis pas electronicien ! il resterait la solution de déconnecter ce 3ème fil et de charger sans contrôle thermique ...
c'est pour un smartcontroller ou une télécommande pilote S100 ?

gwennili2:C'est un smarcontroller. J'ai changé les batteries car elle n'avaient plus d'autonomie. La soudure du composant sur la batterie a été rapide... ·le 22 juil. 2023 07:59
Ajouter un commentairePublier
gwennili2gwennili2
22 juil. 2023

C'est vrai que ça fait penser à une zenner. Sauf la petite bande noire qui indique la polarité...

matelot@19001:Une zener a aussi une marque de polarité, et dans le sens direct une zener est comme une diode normale.·le 23 juil. 2023 01:51
Ajouter un commentairePublier
SpiseaSpisea
22 juil. 2023

Bonjour,

+1 pour la thermistance de type CTN. Le soucis c'est de trouver la valeur, la 10K est populaire mais bon c'est pas une garantie.

eu.mouser.com[...]166.pdf

Olivier

gwennili2:Ça ressemble beaucoup à ça aussi... Je vais voir avec aeiconcept.eu·le 23 juil. 2023 09:39
Ajouter un commentairePublier
QuizasQuizas
22 juil. 2023

tu envoies un mail ou tu téléphones à Mr Trabut-Cussac de www.aeiconcept.eu[...]/ , un as de la réparation electronique marine, et je suis persuadé que si tu lui décris précisemment le problème
il te donne la référence exacte des éléments à changer

gwennili2:👍·le 22 juil. 2023 21:57
Ajouter un commentairePublier
