Simrad tp 32 et hr22

Je n arrive pas a controler mon pilote par la cde a disysnce.
Les deux sont branchès sur un t avec alim 12 v

Quelqu un a une solution?

L'équipage
chrisfpilotchrisfpilot
16 fév. 2019
delices2delices2
17 fév. 201916 juin 2020

Bonjour,

Dans ce cas, je ne sais pas ce qu'est un T de connexion. La connexion d'un TP32 avec un HR 22 passe par le réseau Simnet de Simrad et tu n'en parles pas...
Un fil :
www.hisse-et-oh.com[...]-simard
Et la notice en PJ

hr22.pdf
Répondre
chrisfpilotchrisfpilot
17 fév. 2019

Le t est un connecteur triple pour raccorder en reseau le hr22, le pilote et l alim 12 v du simnet.

Répondre
delices2delices2
17 fév. 2019

OK, es tu relié à d'autres appareils Simrad?
Comment arrive ton alim 12v

Photo, schéma ?

Répondre
jeromef3jeromef3
17 fév. 201916 juin 2020

La prise fixe du pilote est alimentée en 12 V et fournit l'energie au pilote. Par contre cette alimentation ne fournit pas au réseau Simnet.
La plupart des connexions Simnet ont un embout jaune.
Le HR22 a besoin d'energie et la prend sur le cable simnet, contrairement aux instruments simnet, qui eux sont alimentés de façon directe, sans passer par ce cable simnet.

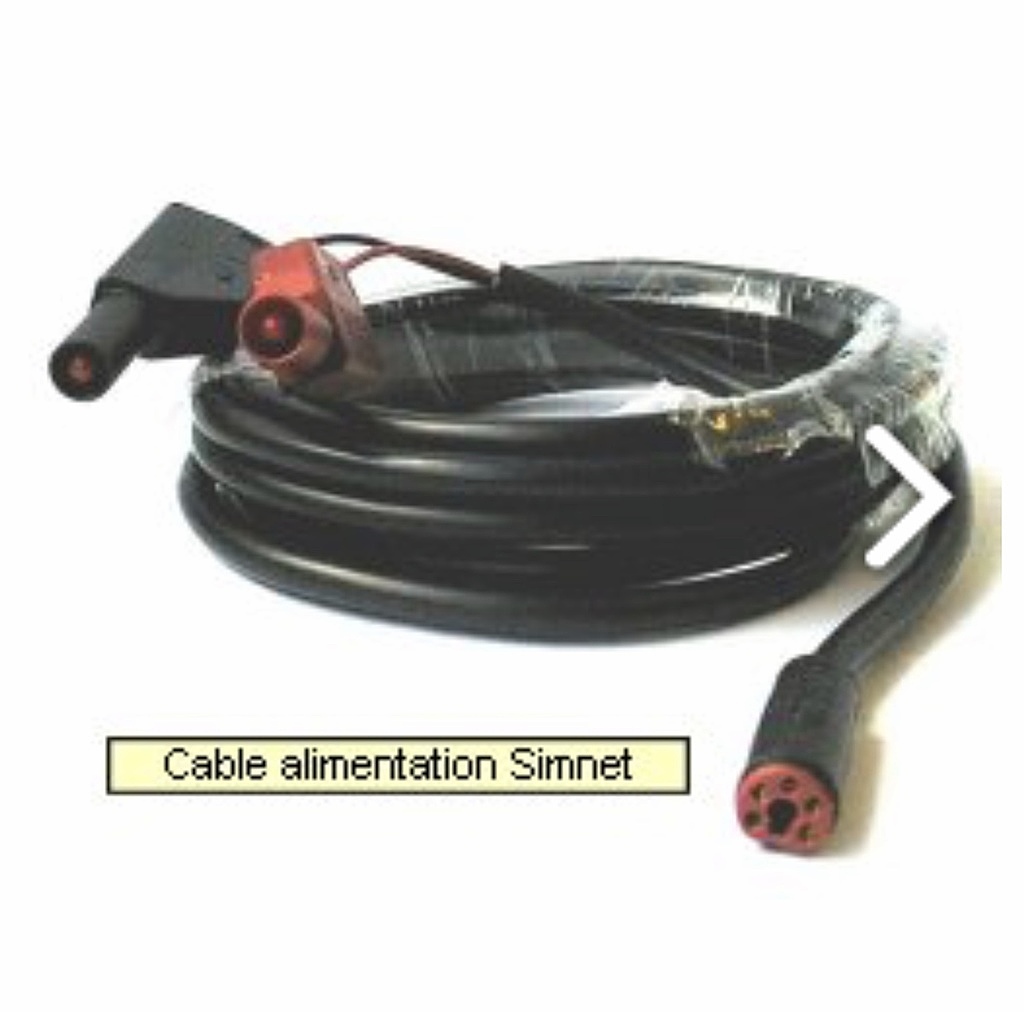

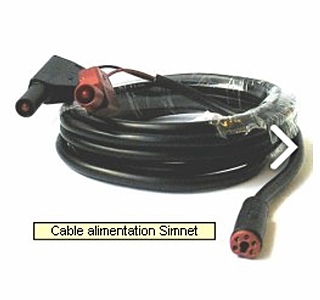

Pour le HR22 il faut alimenter le cable réseau, par cable avec un embout a extremité rouge, qui va à une source 12v, et n'a aucune fonction de comm. mais uniquement pour alimenter le cable simnet et donc le HR22

www.waveinn.com[...]60524/p

Répondre
chrisfpilotchrisfpilot
18 fév. 2019

Oui j alimente mon simnet en 12v parce cable

Répondre
