SHOM / IMRAY

Bonjour à tous,
je tente une question qui est peut-être une énormité, alors pas de panique, je suis chez moi et pas en navigation : )

J'ai des cartes papier SHOM et Imray.
Sur les cartes Shom, je prends mon repère d'échelle et de mesure sur la graduation à gauche (système de projection Mercator etc..) et tout va bien.

Mais sur les Imray, les mesures prises sur la graduation à gauche de la carte ne correspondent pas à l'échelle, et du coup ce sont les mesures prise sur la graduation horizontale (haut et bas) qui semble ok.

Est-ce bien car ces deux systèmes utilisent deux systèmes de projection différents ? (Ou est-ce que j'ai raté un épisode ?)

#Cartographie

LaMerEstRonde

23 juil. 2017

Tous
Non lu

Distances sur l'échelle des latitudes avec 1 Mn... jminet23 juil. 2017

Ok merci pour l'info. Voici les photos: Imra... LaMerEstRonde16 juin 2020

OUI !!! il y a 60 mn par degré. 50 miles = 50 m... ptiplouf24 juil. 2017

Une minute de latitude vaut un mille partout su... Jaoul24 juil. 2017

Oui ok, je sais tout ça. Mais pourquoi est-ce ... LaMerEstRonde24 juil. 2017

Pas 8 minutes, mais 8/10 de degré. 60*8/10 = 48 ptiplouf24 juil. 2017

:litjournal: :lavache: :pouce: Ah bah oui... ... LaMerEstRonde24 juil. 2017

jminet

23 juil. 2017

Distances sur l'échelle des latitudes avec 1 Mn = 1 mn d'angle, ça c'est pas négociable, Imray, UKHO, SHOM ou autre utilisant la projection de Mercator.
Après, pour ce qui est de la discordance que tu indiques échelle/mesure faut que tu en dises plus avec photos pour qu'on en cause davantage
Cdlt
JM

Répondre

LaMerEstRonde

24 juil. 201716 juin 2020

Ok merci pour l'info.
Voici les photos:
Imray M20 Est Med. (1: 2 750 000 - sept 2003)

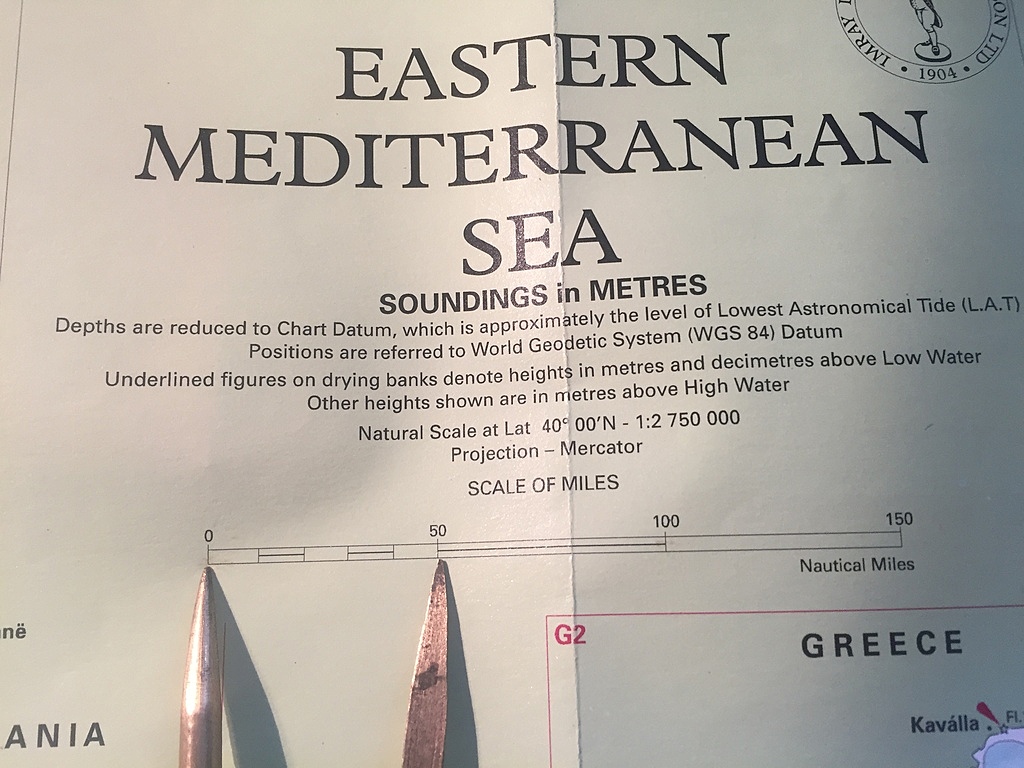

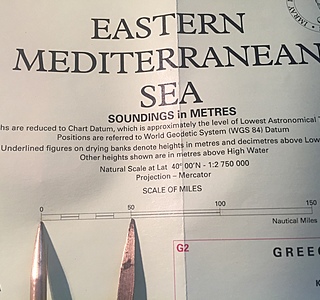

1- Mesure de 50 milles sur l'échelle de la carte
2- Report sur la graduation du haut = ok (longitudes)
3- Report sur la graduation à gauche = différent (longitudes)

J'ai faux quelque part ?

Répondre

ptiplouf

24 juil. 201724 juil. 2017

OUI !!! il y a 60 mn par degré. 50 miles = 50 mn. Bonne nouvelle, ta carte est bonne !!! :mdr:

on ne prend JAMAIS une référence sur les longitudes. Il y a 0 miles entre 2 longitudes au pole nord et (40000 km / 360) à l'équateur. C'est juste un hasard que cela tombe "bien" sur ta carte.

Je crois que tu es bon pour reprendre le chapitre nav des glenans à la page 1.

Bonne soirée.

Répondre

Jaoul

24 juil. 2017

Une minute de latitude vaut un mille partout sur le globe.
Une minute de longitude vaut zéro mille au pôle et un mille à l'équateur, donc c'est forcément variable donc impropre à la mesure de distances.

Répondre

LaMerEstRonde

24 juil. 2017

Oui ok, je sais tout ça.
Mais pourquoi est-ce que 8 minutes de latitude font 50 Mn sur l'échelle de la carte ?

Répondre

ptiplouf

24 juil. 2017

Pas 8 minutes, mais 8/10 de degré. 60*8/10 = 48

Répondre

LaMerEstRonde

24 juil. 2017

:litjournal: :lavache: :pouce: Ah bah oui...
Bon, Le cours de Glénans, page 1...
