Séparer tourteau de l'inverseur Hurth

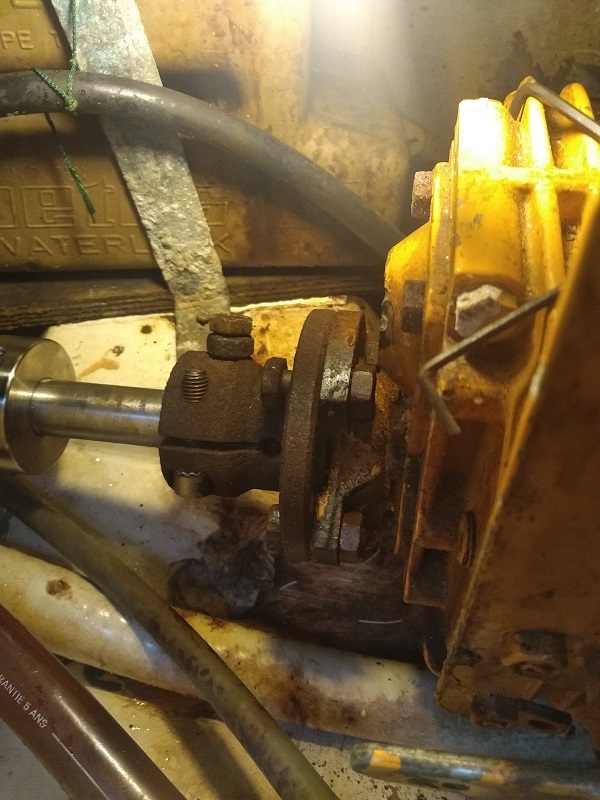

Bonjour, je joins quelques photos du travail à réaliser.
Il me faut démonter l'inverseur sur mon moteur M4.14 Vetus de 1997, il est en panne.

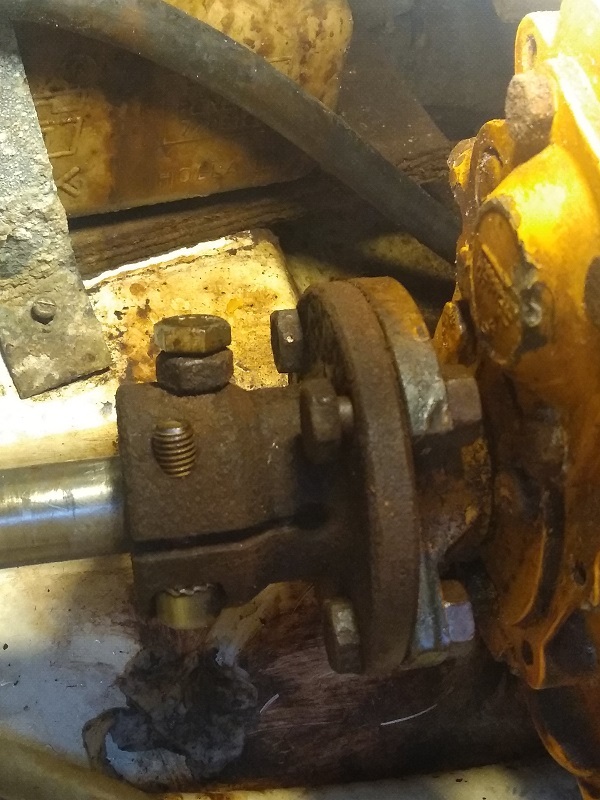

J'ai de difficultés pour séparer le tourteau de l'inverseur. Même en relâchant les 4 boulons visibles sur les photos (2/4 sont resserrées sur les photos) les 2 côtés semblent très amoureux et résistent. Il me semblait pourtant que la séparation serait simple. Pour l'instant je n'ai pas touché à la bague de joint PSS, mais le ferait dès que je sentirais 'mes' 2 pièces prêtent à s'écarter.
Vous semble-t-il qu'il existe un autre point qui retienne l'accouplement ?
Merci
PS, je précise que je suis à flot et donc j'ai un peu de réticense sur cette partie du voilier... mais bon...
Reconnaissez vous ce type de tourteau ?

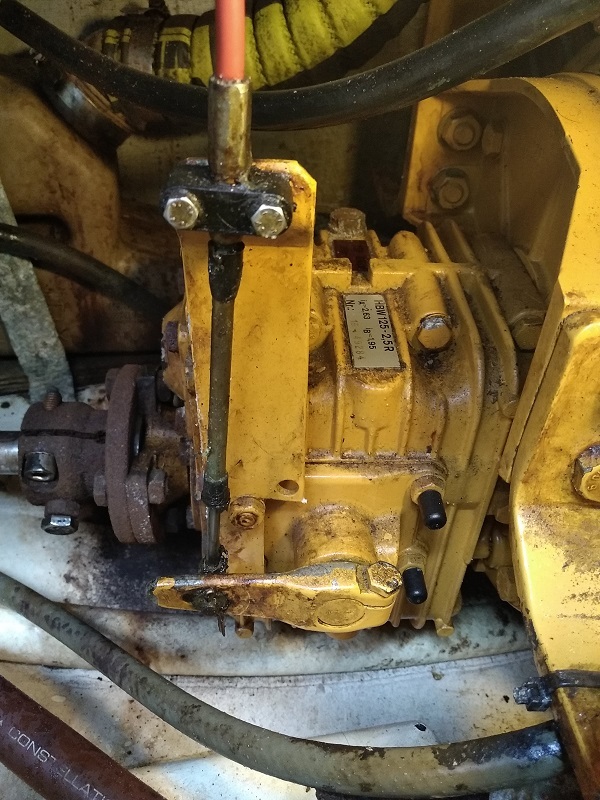

PS, c'est un inverseur Hurth HBW125 ratio 2,5 que je cherche si vous connaissez une occasion aussi, je suis preneur...

L'équipage
26 mars 2022
26 mars 2022

Le soufflet PSS peut pousser pas mal, à priori c'est lui qui est en train de tenir les deux pièces rapprochées. Avec le bateau dans l'eau, il faut absolument trouver le moyen de repliquer la pression de la bague inox sur la pièce en graphite, si on enlève l'inverseur le soufflet va pousser l'arbre vers l'avant et on risque gros. Ou peut-être le moyeu de l'hélice va en butée contre le support/étambot?
J'ai le même inverseur, à part les quatre boulons en croix il n'y a rien d'autre qui tienne le tourteau.


crescent76:C'est là qu'on touche au limites du principe du PSS·le 27 mars 2022 13:36
26 mars 202226 mars 2022

Normalement tu as une vis pointeau qu'il ne faut pas hésiter à bien dévisser.
Sur mon arbre de 30 la vis pointeau doit être dévissée d'au moins 8mm. Le diamètre de la vis pointeau est de 11mm.
Je me rends compte que je ne réponds pas à la question, mais je ne sais pas comment supprimer mon commentaire.


28 mars 2022

Bonjour à tous et merci déjà pour vos commentaires. Cela clarifie la situation, il me reste à anticiper la poussée sur la bague avec un montage et à le mettre en tension.
A suivre le prochain week-end...
