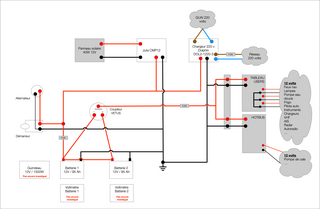

Schéma électrique pour les Nuls

Bonjour,

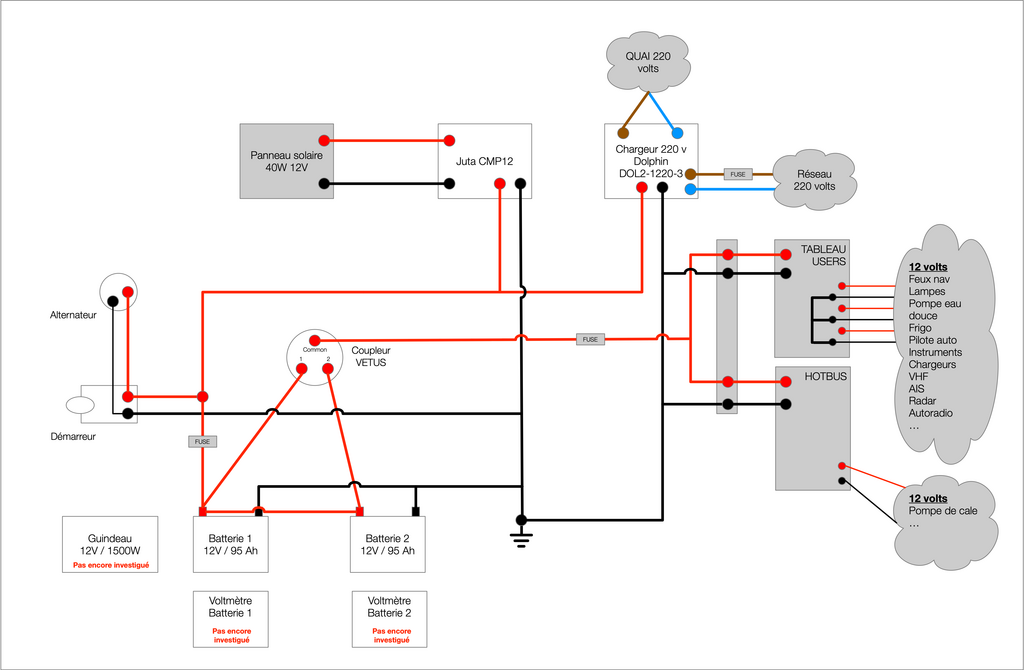

Je suis en train d'essayer de comprendre le schéma électrique de mon voilier. Je sais qu'il y a des expert·e·s parmi les Héossiens et Héossiennes. Voici donc deux images, l'une de mon schéma actuel, l'autre d'un schéma futur incluant un régulateur MPPT. Il est possible que j'exploite à terme les sorties Load du Victron.

Si vous avez un peu de temps, pouvez-vous me confirmer que ces deux schémas vous semblent logiques, et que j'ai bien compris comment les choses étaient montées ? C'est un schéma basique encore incomplet, car je n'ai pas encore investigué à fond le branchement de mon guindeau (passant par un relais, une télécommande et un disjoncteur) et de deux antiques voltmètres dont je ne trouve pas les fils.

Merci, comme toujours !

L'équipage
11 déc. 2024
11 déc. 2024

pourquoi sortir en 24v des px solaire?


philthecat:Moins de pertes dans les câbles.·le 11 déc. 18:51
Lady_C:parce que ce sont des 120W et que la tension de sortie, environ 19 volts quand il fait beau, n'est pas élevée, ce qui peut empêcher le MPPT de faire son boulot.·le 11 déc. 18:57
mocitoo:ta perte dans les câbles sera minime si bien dimensionnés, après série ou parallèle le débat est sans fin, perso après essai sur un camion je suis resté parallèle. Bon, maintenant avec deux panneaux 110W j'ai deux régulateurs, un MPPT Victron et l'autre avec l'eolienne PWM, rien a dire mais j'ai une conso mini sur mon canot, pas de pilote électrique ou usine a gaz diverse et variée, un autre choix. Sinon pour ton circuit je n'est rien a dire, chacun son choix.·le 11 déc. 19:07
philthecat:Merci @mocitoo·le 11 déc. 19:10
mocitoo:je dirais juste que je n'aime pas trop ces commutateur 1/2/1+2 mais c'est perso, je trouve qu'un répartiteur est plus secur, mosfet c'est top, mais j'ai encore un SURE avec borne de ref que je changerais quand il sera mort...je n'aime pas gacher!·le 11 déc. 19:23
11 déc. 2024

De même, je ne vois pas l’intérêt d'un coupleur. Mes 2 batteries sont couplées à vie depuis leur achat : même modèle, même lot et même utilisation.
il manque un gestionnaire plus efficient qu'un voltmètre pour connaitre l'état des batteries et un disjoncteur général


mocitoo:la on est sur deux batteries identiques gérées par un commutateur, typique des annees 90, il n'y a pas différentiation moteur/service. je prefere aussi chaque batterie son role, mais il faut modifier le circuit. Tain bonzi tu as merde sur VLM... :-)·le 11 déc. 19:57
philthecat:J'hérite en effet de ce système ancien, mais qui n'est pas idiot. Je suis toujours en "both" en charge au quai. Lorsque je navigue, je reste en "1" ou en "2" pour ne tirer que sur une seule batterie, préservant ainsi la seconde pour démarrer le moteur. Je peux donc "intervetir" batterie de service et batterie de démarrage, les deux batteries étant identiques. Je pense, sans en être certain, que le seul problème est que lorsque les charges sont très différentes et que je repasse en "both", la batterie pleine doit se décharger dans la vide. Mais je n'en suis pas sûr.·le 12 déc. 13:05
mocitoo:si le système convient a ta manière de naviguer, il faut le garder :)·le 12 déc. 13:31
bonzi:grave, grosse sortie de route ! Du coup j'ai perdu le contact avec la tête de flotte. J'enrage !·le 12 déc. 17:23
11 déc. 2024

Le problème que je vois, c'est que le régulateur Victron peut être coupé des batteries avec ce rotacteur à 3 positions. Je ne pense pas qu'il apprécie. Relire la notice.
Le circuit de charge doit être distinct de celui des utilisateurs.
Coté production d'énergie: Générateur -> Fusible -> Batterie
Coté distribution d'énergie: Batterie -> Coupe-circuit -> Barre bus de connection
Barre de connection -> Tableau -> Utilisateurs
Barre de connection -> Servitudes chaudes (hotbus, les équipements qui doivent rester alimentés tels que pompe de cale, alarmes diverses, etc)


matelot@19001:Je l'ai déjà écrit plusieurs fois, mais le MPPT Victron ne craint rien, à condition d'être paramétré en 12 V et non en 12/24 V auto. Le mien est fréquemment séparé de la batterie, et même de manière brève chaque 6 minutes.·le 12 déc. 13:26

Bonjour @Chtit Luma. Je ne comprends pas à 100% ta remarque. Ci-dessous le schéma modifié selon ce que je comprends. Mais dans ce cas, les deux batteries sont chargées en permanence (je ne passe plus par le coupleur) et de toutes façons, si le coupleur n'est pas sur off (jouant coupe-circuit du côté utilisateurs) les circuits ne me semblent pas plus dissocés que dans l'option précédente. Un avis ?


Chtit Luma:Les batteries ne sont chargées que quand un générateur produit. Ce générateur possède un régulateur de tension. Pas mal d'entre eux grillent si on coupe le circuit entre le générateur et la batterie. Il faut donc éviter de se laisser une chance de faire l'erreur de couper le circuit avec un générateur en charge. Sauf si la notice du régulateur le spécifie. Ensuite, si tu veux séparer tes batteries, c'est possible avec un coupe-circuit à condition qu'il ne soit pas sur le circuit de charge. Ce qui était le cas sur ton premier schéma. Enfin, pour rendre les batteries également parfaitement indépendantes, un répartiteur de charge fait cela très bien. Un système avec Cyrix aussi mais pas tout à fait puisque le Cyrix met les deux batteries en parallèle le temps de charger la deuxième. C'est donc moins indépendant et présente le risque commun à la mise en parallèle de batteries de nature ou d'age ou de types ou d'état différents.·le 13 déc. 22:31

L'idéal est une batterie servitude dédiée et une moteur dédiée. Ainsi tu peux augmenter la capacité de la servitude car je vois un grand nombre de consommateurs voraces et ajuster celle moteur selon le besoin du démarreur en la mettant à proximité du moteur pour diminuer la section des câbles. Elle est dépendante de la longueur et du courant qui circule. Il y a des calculateurs sur internet. La perte est rapidement impressionnante


6j6j

Salut,
A philthecat,

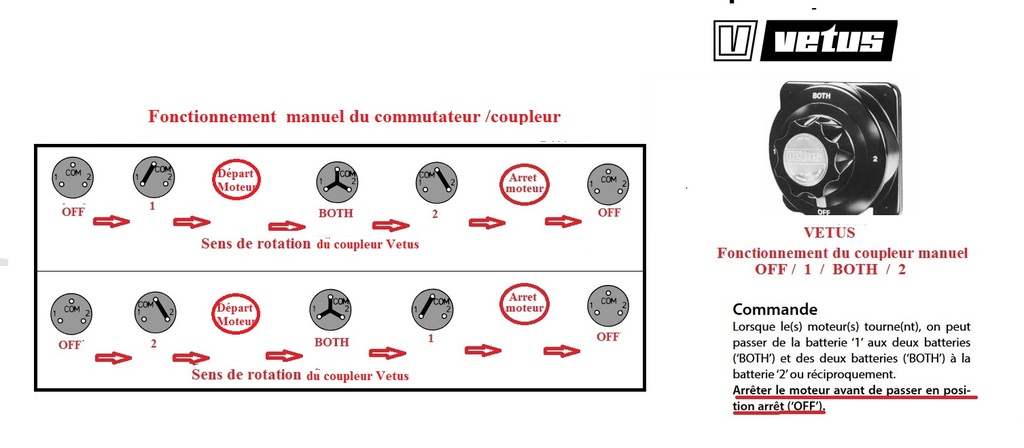

Ton schéma fonctionne...mais avec ce commutateur/couleur Vetus manuel, il vaut mieux bien connaitre son fonctionnement ! Ci-joint le fonctionnement du Vetus.
Avec ton schéma actuel, il est impossible de mettre un BMV 700 (puisqu'il n'y a pas de batterie services de désignée comme tel).
"...Je pense, sans en être certain, que le seul problème est que lorsque les charges sont très différentes et que je repasse en "both", la batterie pleine doit se décharger dans la vide. Mais je n'en suis pas sûr...".
A ce moment en "Both", les batteries sont a nouveau en //, mais l'alternateur débite, et effectivement il y aura un "equilibrage" des 2 batteries ; c'est une des raisons pour laquelle il faut que les 2 batteries soient le plus identiques possible !

Comme l'ont suggéré d'autres intervenants, il serait plus logique d'assigner une batterie pour le moteur et une autre pour le services, de remplacer ce commutateur manuel par un répartiteur de charge (type Argofet), voire un cyrix, pour automatiser la charge et la décharge tout en préservant la batterie moteur.
Dans ce cas : le circuit puissance de ton guindeau pourrait être pris directement sur la batterie moteur, et la possible installion d'un BMV sur le négatif de la batterie services..
Mamita


philthecat:MERCI ! Je suis en train de repenser le schéma en ajoutant une nouvelle batterie moteur uniquement. Et je me rends aussi compte que mes deux batteries actuelles, si elles sont bien identiques, sont des Dolphin First 95A 95Ah, considérées comme des batteries de démarrage... ·le 13 déc. 09:55

En plus les caractéristiques d'une batterie moteur (débit élevé sur une durée courte) et des batteries de servitudes (décharge lente) sont très différentes. Il faut donc des batteries dédiées avec répartiteur ou DVSR (Cyrix) suivant le type d'installation comme indiqué par Mamita.


philthecat:Oui, comme indiqué dans le message précédent, mes deux batteries actuelles sont des batteries de démarrage. Mais elles sont quasi neuves, donc je dois trouver comment les exploiter malgré tout, toutes les deux.·le 13 déc. 09:57

Ne faut-il pas également un coupe-circuit sur le moins des batteries ?


philthecat:D'après la division 240, en effet, si j'ai bien compris.·le 13 déc. 09:56
Mamita:Re, à Jeff76(VCC)Ouh la ...(malgré l’interprétation sélective de certains !), le référentiel technique D 245 (Article 245-5.22) stipule: V.-Les batteries d'accumulateurs électriques sont pourvues de coupe-circuit sur les deux pôles, aussi proches que possible de la batterie, permettant de les isoler dans tous les cas du reste de l'installation. Mamita·le 13 déc. 14:16

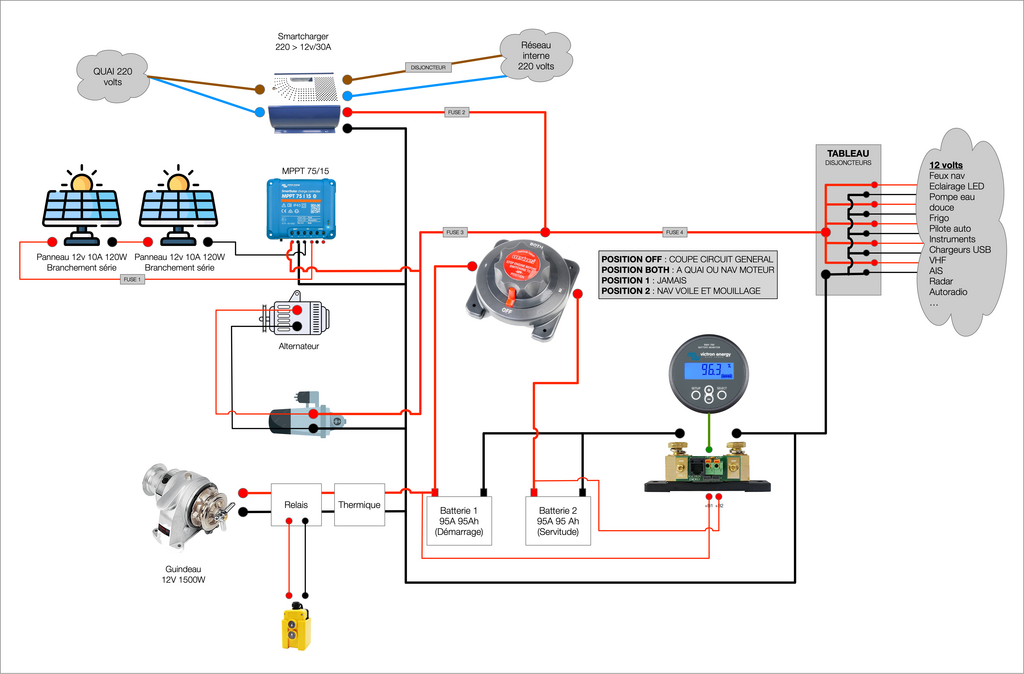

Bonjour,

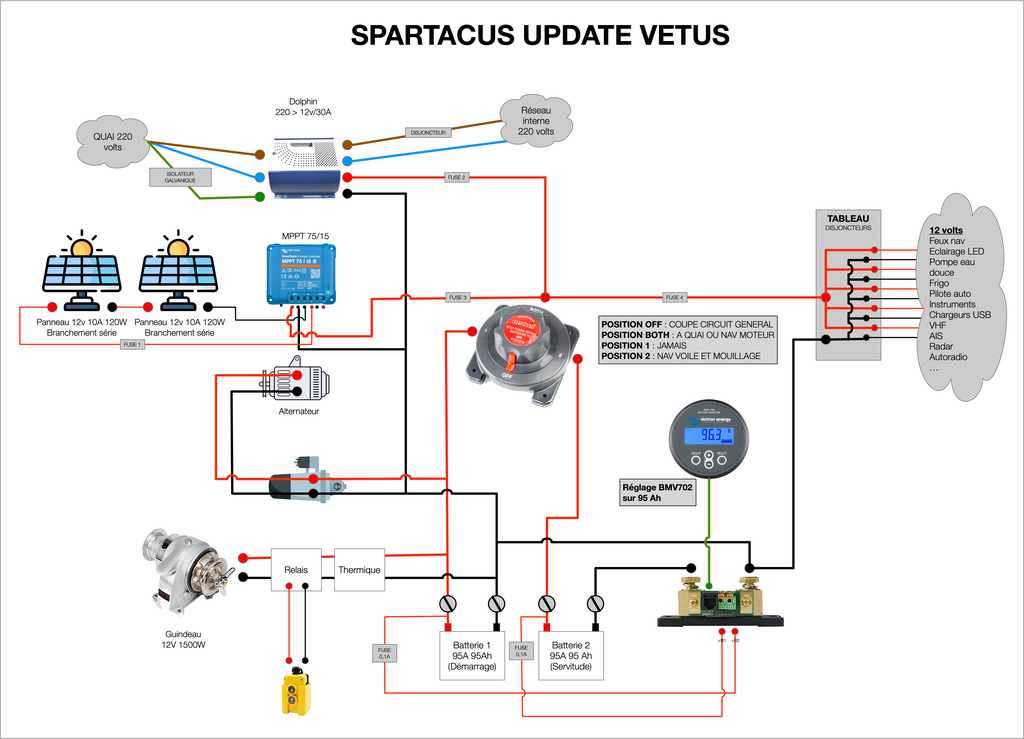

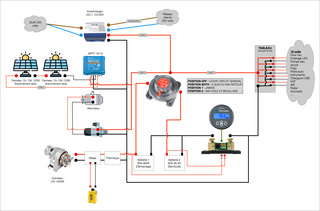

Tenant compte de vos remarques, j'ai réalisé un nouveau schéma en me basant sur quelques décisions de principe.

  1. J'investis un minimum, gardant tout ce qui fonctionne bien.
  2. J'upgrade mon antique JUTA par un bon MPPT, alimenté par deux panneaux 120W.
  3. Je garde mon coupleur Vetus, sans le remplacer par un Cyrix, car ce système m'oblige à être conscient de comment j'exploite mes batteries. Je ne vois pas ses désavantages. Il me permet aussi dé démarrer sur la servitude en cas de problème sur la batterie démarrage.
  4. Je remplace mes antiques voltmètres par un BMW 702.

En jouant avec le coupleur VETUS, ce schéma me permet de :

Position BOTH : je charge mes deux batteries en parallèle, soit avec le 220 v du quai, mes panneaux ou mon alternateur. J'emploie cette position uniquement à quai ou en navigation moteur.

Position 2 : je charge la batterie de servitude avec mes panneaux, en navigation à la voile ou au mouillage. La batterie de démarrage est isolée, et sa charge est donc préservée.

J'ai donc encore quelques questions à vous poser :

  • Validité générale du schéma.
  • Position et nombre de fusibles (fuse1 sortie panneaux, fuse2 sortie chargeur 220v, fuse3 sortie MPPT, et fuse4 juste avant le tableau)
  • Validité du raccordement du BMV702, me permettant de contrôler les deux batteries séparément. J'ai un fameux doute sur mon branchement, malgré mes investigations.
  • Validité du principe que le seul coupe-circuit général est le coupleur VETUS en position OFF.

Merci encore (surtout à Mamita et Chti Luma) pour vos lumières (12 volts LED bien sûr).


5j5j

Re,
"...J'ai donc encore quelques questions à vous poser :
Validité générale du schéma.
(R): Hum...quelques erreurs: mélangées circuits puissance moteur/services; CC sur chaque batterie.

Position et nombre de fusibles (fuse1 sortie panneaux, fuse2 sortie chargeur 220v, fuse3 sortie MPPT, et fuse4 juste avant le tableau)
(R): manque les fus/0,1A de B1 et B2 sur les bornes +batteries.

Validité du raccordement du BMV702, me permettant de contrôler les deux batteries séparément.
(R): le BMV702 ne peut pas contrôler les 2 batteries; il contrôle (I, U, C, %) tout ce qui "entre et sort" de la batterie services, et **uniquement la tension de la batterie moteur. Modifications des negatifs pour le BMV702.**

J'ai un fameux doute sur mon branchement, malgré mes investigations.
(R): je te propose les modifs suivantes sur ce schema ci joint

Validité du principe que le seul coupe-circuit général est le coupleur VETUS en position OFF.
(R): Non, le coupleur Vetus ne doit pas être considéré comme un circuit "général"; le coupleur ne fait qu'aiguiller des circuits puissances. Les CC, eux, sont aux bornes des batteries.
Mamita


philthecat:Woaw. Je suis sur le cul. Merci beaucoup Mamita. Je corrige mon schéma en ce sens demain. Merci.·le 13 déc. 22:21
4j4j

re,
L'idéal serait de mettre un "isolateur galvanique" sur la terre de l'alimentation 230v du bateau après le branchement au quai. Indispensable si le bateau et un bateau acier, alu.
Il serait souhaitable de faire fonctionner le guindeau de 1500w avec le moteur tournant un peu accéléré pour faire débiter l"alternateur.
Pour infos:

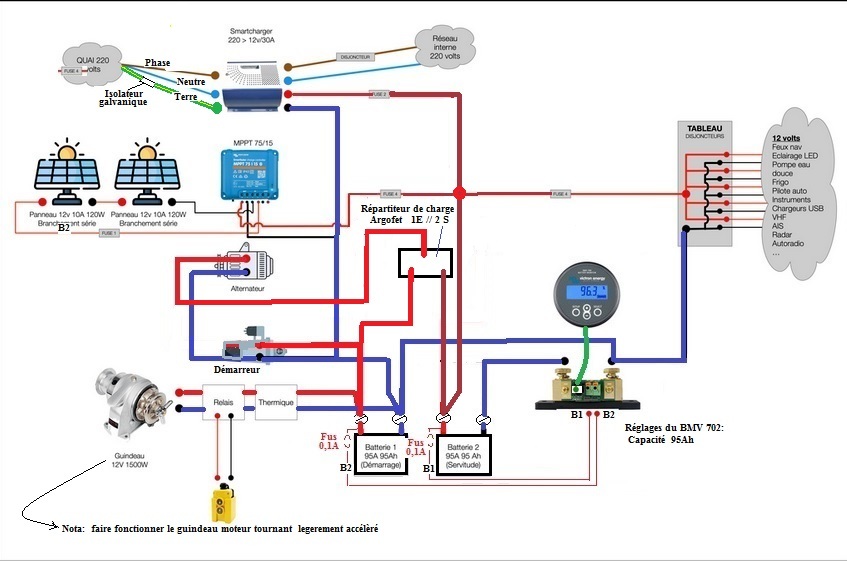

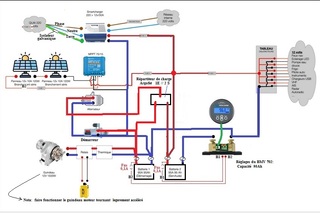

Exemples de modifs de câblage avec soit un répartiteur de charge Argofet, soit avec un cyrix pour automatiser les charges et les décharges.
Mamita


Merci encore Mamita. J'ai (encore) quelques questions.

  • Dans le cas d'une installation de l'Argofet, il me semble que la batterie démarrage n'est plus chargée via le quai ou les panneaux, mais uniquement via l'alternateur. Exact ?
  • Idem pour l'utilisation du Cyrix, tu confirmes ?
  • Que signifie "B2" que tu as rajouté au panneau ?
  • Je note aussi une différence de câblage entre l'alternateur et le démarreur dans le cas de l'utilisation d'un Argofet. Tu confirmes ?

Lady_C:il est visible sur les schémas que l'alternateur est branché sur la batterie de démarrage et, via le Cyrix, sur la batterie de servitude .
les panneaux solaires et le chargeur de quai sont branchés sur la batterie de servitude et, via le Cyrix, sur la batterie moteur.
c'est le branchement classique d'un Cyrix.
un Argofet ne permet pas cette bascule. L'alternateur alimente moteur et batterie, mais panneaux et chargeur n'alimentent que servitude. ·le 14 déc. 10:13
philthecat:Merci LadyC, j'ai décidemment du mal à comprendre la différence entre le Cyrix et l'Argofet (question assez fréquente sur H&O), et l'intérêt de l'Argofet par rapport au Cyrix qui semble une meilleure solution, si ce n'est, si j'ai bien compris, sa consommation inférieure.·le 14 déc. 10:21
Lady_C:L'Argofet est une multiprise, avec une légère perte.
le Cyrix comporte un relais, et charge d'abord la batterie la moins chargée, puis l'autre.
il dispose en plus de la fonctionnalité Start Assist, qui permet de coupler les 2 systèmes de batterie pendant 30 secondes, au cas où la batterie moteur serait un peu faible. le modèle de base n'est pas vendu avec le bouton ( qui doit être intermittent). les câbles entre le Cyrix et les batteries doivent pouvoir supporter l'intensité de démarrage. ils peuvent être plus fins si le Start Assist ne sera jamais utilisé.·le 14 déc. 10:34
philthecat:Merci @Lady_C, compris. J'ai aussi téléchargé les docs Victron et je comprends que le Cyrix remplace tout à fait mon antique coupleur VETUS, et qua dans mon cas, un Argofet serait utile (en plus) si j'avais plisuers batteries de servitude par exemple.·le 14 déc. 11:24
Lady_C:quand on a plusieurs batteries de servitude, elles sont généralement câblées en parallèle, et vues comme une seule.
on peut aussi cascader des Cyrix.·le 14 déc. 11:32

Re,
"J'ai (encore) quelques questions.
Dans le cas d'une installation de l'Argofet, il me semble que la batterie démarrage n'est plus chargée via le quai ou les panneaux, mais uniquement via l'alternateur. Exact ?
(R) Oui exact ; c'est la sortie +B de l'alternateur qui est branchée sur le In du répartiteur .
donc à l’arrêt moteur, les PS ne peuvent charger que la batterie services.
Une batterie moteur est censée être toujours chargée a fond.

Idem pour l'utilisation du Cyrix, tu confirmes ?
(R) Non: le cyrix est bi-directionnel; il se ferme dés qu'il mesure une tension de charge de +13volts sur une de ses bornes (soit borne 30, soit borne 87); donc par exemple, en navigation et moteur arrêté, les PS à +13v chargent la batterie services et la batterie moteur.

Un répartiteur de charge (Argofet), moteur tournant, repartit la seule charge venant de l'alternateur vers la batterie moteur et la batterie services. Moteur à l’arrêt, il n'y a plus de charge alternateur.
Un cyrix couple la batterie moteur avec la batterie services dés qu'il a une tension de +13v sur une des ses bornes (30/87), quelle que soit la provenance de cette charge: alternateur (87), panneaux solaires(30), chargeur de quai (30).

Que signifie "B2" que tu as rajouté au panneau ?
(R) le "B1" du shunt du BMV702 va à la borne positive de la batterie services; il est indispensable pour le calcul des algorithmes. Il est protégé par un fus 0,1A.
Le "B2" du shunt du BMV702 va à la borne positive de la batterie Services; il ne mesure que la tension de la batterie services et n'est pas indispensable au calcul.Il est protégé par un fus 0,1A.

Je note aussi une différence de câblage entre l'alternateur et le démarreur dans le cas de l'utilisation d'un Argofet. Tu confirmes ?

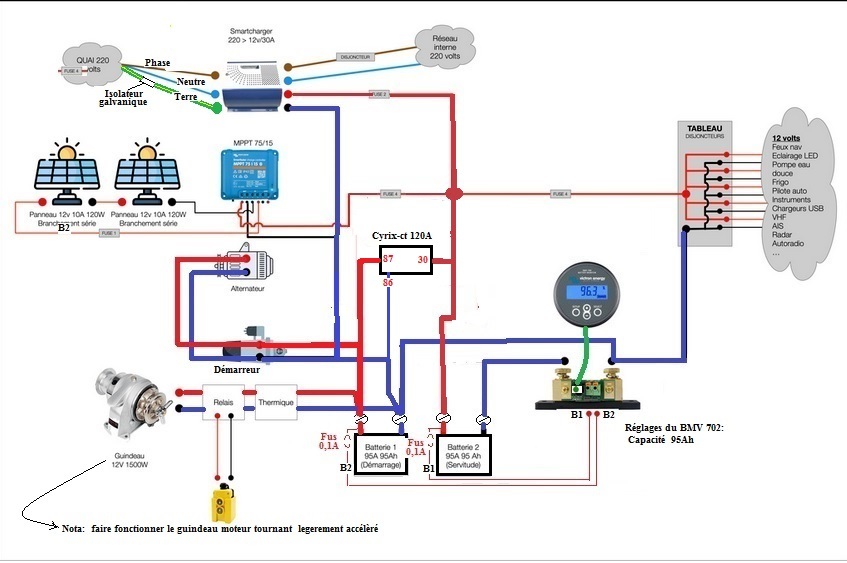

(R) Oui:
Avec le répartiteur de charge (Argofet),il n'y a pas de liaison +B Démarreur et +B alternateur.
Avec le cyrix, il faut retablir la liaison +B Démarreur et +B alternateur...

Nota: sur le dessin du cyrix, je n'ai pas représenté le start-assist dont parles Lady C avec raison.
Mamita


philthecat:Super ! Et la lumière fut. ·le 14 déc. 12:45

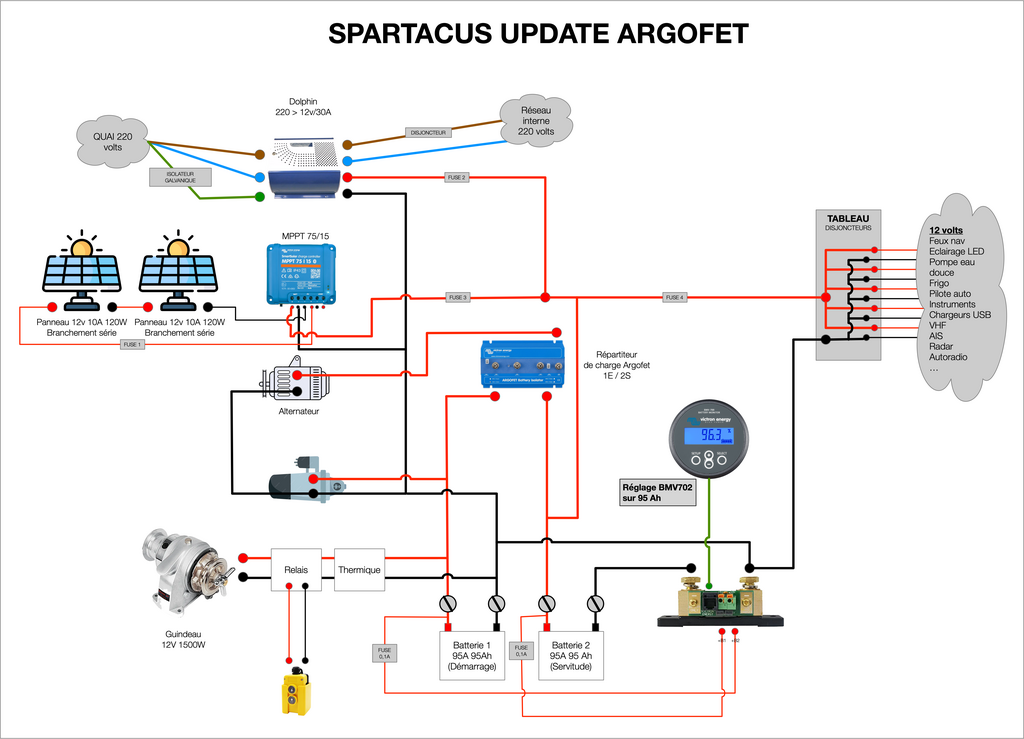

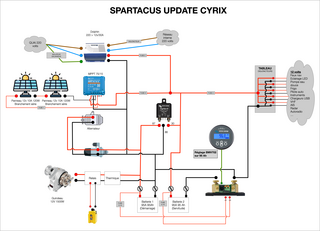

Pour ceux et celles que ça intéresse, car ce schéma me semble quand même relativement standard pour bien des bateaux, voici les trois schémas mis à jour. Merci encore aux différents intervenants.


Lady_C:ça ressemble énormément aux schémas de la documentation Victron :-) -) :-)·le 14 déc. 13:21
philthecat:Je compte m'équiper chez eux. Tu remarqueras que j'ai laissé mon vieux chargeur Doplhin ;-)·le 14 déc. 13:31
Lady_C:normalise tout en Victron "bluetooth", ces matériels savent communiquer entre eux.
tu visualises et ajustes avec un téléphone ou une tablette.
mais n'oublie pas de changer les codes Bluetooth par défaut :-)·le 14 déc. 13:38

Le montage avec répartiteur est le plus rationnel, mieux même si le régulateur solaire était branché sur l'entrée du répartiteur. Il n'y a pas d'inconvénient à brancher plusieurs charges à l'entrée d'un répartiteur. Ou bien prendre un répartiteur à 2 entrées. C'est le générateur qui fournira le plus de charge qui déterminera la tension de charge des batteries. Ainsi les batteries se verraient toujours chargées de façon régulière, indépendamment l'une de l'autre. La charge solaire permanente évite les décharges rapides et/ou profondes sur les deux batteries et elles seront maintenues en vie plus longtemps. Ca fait aussi moins de ficelles.
De mon long passé en aviation, j'évite la mise en parallèle de batteries comme la peste, le choléra, la pluie et les impôts réunis.
Avec deux batteries en servitudes, l'intérêt du rotacteur se trouve à pouvoir ne mettre en service qu'une batterie servitudes sur deux, l'autre se charge tranquillement. Puis, on alterne le jour suivant. C'est surtout vrai en croisière de plusieurs jours sans escale dans un port, pour prolonger l'autonomie.
Pour les panneaux solaires, le montage en série sortira 24V sous 10A. Qu'est-ce qui va sortir du MPPT vers le tableau en 12V?


Lady_C:un panneau "12 volts" ne sort pas 12 volts, mais autour de 19 volts.
le MPPT recevra donc, au mieux, 38 volts, qu'il saura convertir en 12-14 volts et les Amp. résultants·le 14 déc. 14:37

Re,
A philthecat,
Puisque on en est a détailler les dessins...

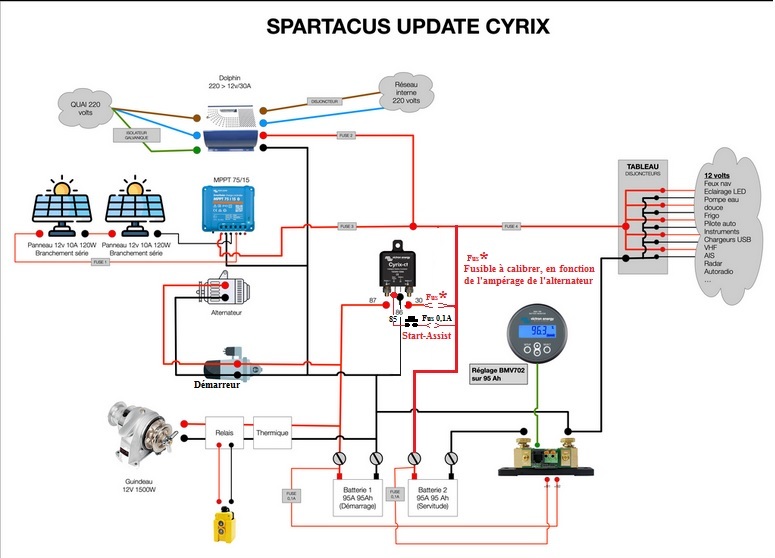

Pour celui avec le cyrix, il faut y ajouter un fus 120A a calibrer en fonction de l'ampérage maxi de l'alternateur installé.
Puis comme le suggère Lady_C, installer le start-assist (un BP et son fusible 0,1A) en cas de défaillance de la batterie moteur. (1 impulsion sur le BP, fermera le cyrix pendant 30").

Nota : Dans "ton" cas actuel de 2 batteries (1 batterie moteur et 1 batterie services), elles ne seront en // que pendant le temps de charge...
Mamita


philthecat:@Mamita Question: le fusible est à placer du côté PS (borne 30) et pas côté alternateur (borne 87 ?)Autre question: ca veut dire qu'avec un Cyrix, si une des deux batteries est en charge, les consommateurs du côté servitude pourraient pomper sur la batterie de service ? Ca c'est inquiétant.Je comprends en effet qu'avec un coupleur Cyrix (bi-directionnel) il est possible "qu'un côté tire sur l'autre", mais que ceci est absolument impossible avec un répartiteur qui est uni-directionnel, ne permettant donc pas la décharge d'une batterie sur des éléments qui ne seraient pas sur son circuit. Exact ? ·le 14 déc. 16:41
philthecat:Je voulais dire "pomper sur la batterie de démarrage".·le 14 déc. 18:20

Re,
A philthecat,
En aucun cas je ne prends position "pour OU contre" le répartiteur de charge(Argofet) et le coupleur de batteries (Cyrix); l'un repartit des intensités de charge en principe de l'alternateur, et l'autre couple des batteries en fonction d'une tension de charge ! Je ne fais que répondre amicalement (et dans mes modestes possibilités techniques) à des questions que se posent certains, genre : "Schéma électrique pour les Nuls"...!

Question: le fusible est à placer du côté PS (borne 30)
(R) Oui, du coté batterie de services. Reste a calibrer ce fusible.

Autre question: ça veut dire qu'avec un Cyrix, si une des deux batteries est en charge, les consommateurs du côté servitude pourraient pomper sur la batterie de service ? Ca c'est inquiétant.Je comprends en effet qu'avec un coupleur Cyrix (bi-directionnel) il est possible "qu'un côté tire sur l'autre", mais que ceci est absolument impossible avec un répartiteur qui est uni-directionnel, ne permettant donc pas la décharge d'une batterie sur des éléments qui ne seraient pas sur son circuit. Exact ?
(R) J'avoue que je n'ai pas tout compris ! Mais avec un répartiteur de charge, si l'alternateur ne débite pas,(moteur à l’arrêt) il ne repartit rien...Avec un Cyrix, moteur à l’arrêt, les PS peuvent charger la batterie services et si la tension de charge arrive à +13v, le cyrix se fermera et les PS chargeront ainsi batterie services **et batterie moteur...**
Mamita


@Mamita, j'ai l'impression que tu as pris la mouche, et je ne sais pas pourquoi. Je n'ai jamais pensé que tu promouvais une solution ou l'autre, et je t'ai toujours remercié d'avoir la patience de répondre au Nuls en électricité dont je suis.

Pour ma deuxième question, j'ai dû mal m'exprimer. Je comprends que lorsque le moteur ne tourne pas, les PS chargent la batterie de servitude, et puis (à 13 volts) le Cyrix se ferme et les PS chargent la batterie démarrage. Ma question est de savoir si à ce moment précis, les deux batteries doivent être considérées en parallèle, c'est à dire que le frigo par exemple va décharger en même temps les deux batteries. Voilà la question.

La deuxième question, relative à l'Argofet, c'est pourquoi on ne peut pas brancher toutes les sources (alternateur, PS et chargeur quai) sur sa borne input, et alors relier tous les consommateurs sur la batterie de servitude (sans plus de raccord direct sur PS et quai). Ce qui permettrait aux PS de garder la charge de la batterie de démarrage pendant l'hiver.


@philthecat Si les panneaux maintiennent plus de 13V dans le circuit, les batteries sont en parallèle mais ne se déchargent pas, au pire si les servitudes consomment toute ce qui vient des panneaux, il n'y a plus de charge. Pour qu'elles se déchargent, il faut que la tension baisse à 12,8V et à ce moment là le Cyrix s'ouvre et ta batterie moteur est isolée. Le Cyrix est bien plus sûr qu'un commutateur manuel.


3j3j

Re,
"...@Mamita, j'ai l'impression que tu as pris la mouche, et je ne sais pas pourquoi. Je n'ai jamais pensé que tu promouvais une solution ou l'autre, et je t'ai toujours remercié d'avoir la patience de répondre au Nuls en électricité dont je suis....".
(R) Non je ne prends pas la "mouche"! Mais je lis parfois sur d'autres fils de HeO, et/ou je reçois certains messages perso, qui me font le reproche de promouvoir le cyrix plutôt que le répartiteur de charge Mofset, ou que le commutateur manuel, ou que le simple relai de charge, ou que que le chargeur DC/DC, ou qu'un autre relai de marque différente, etc...Alors que je ne vends rien(!), j'essaie simplement d'expliquer les bases technique d'un appareil (cyrix) qui peut apparaitre abscon au départ, notamment a des débutants.

Pour ma deuxième question, j'ai dû mal m'exprimer. Je comprends que lorsque le moteur ne tourne pas, les PS chargent la batterie de servitude, et puis (à 13 volts) le Cyrix se ferme et les PS chargent la batterie démarrage. Ma question est de savoir si à ce moment précis, les deux batteries doivent être considérées en parallèle, c'est à dire que le frigo par exemple va décharger en même temps les deux batteries. Voilà la question.
(R)Oui, des que le cyrix se ferme, la batterie moteur (95Ah) et la batterie service (95Ah) sont couplées en // et ne font qu'une grosse batterie de 190Ah /12v; tous les consommateurs (frigo compris) vont être aliments par cette grosse batterie commune. Dés que cette grosse batterie verra sa tension descendre à 12,8v , le cyrix va s'ouvrir et séparer la batterie moteur et la batterie services; tous les consommateurs seront alimentés par la seule batterie services qui continuera seule a descendre en tension; La batterie moteur n'ayant aucun consommateur, sera ainsi préservée prioritairement à 12,6v, toujours disposée a redémarrer le moteur (D245: au moins à 6 départs consécutifs !).

La deuxième question, relative à l'Argofet, c'est pourquoi on ne peut pas brancher toutes les sources (alternateur, PS et chargeur quai) sur sa borne input, et alors relier tous les consommateurs sur la batterie de servitude (sans plus de raccord direct sur PS et quai). Ce qui permettrait aux PS de garder la charge de la batterie de démarrage pendant l'hiver.
(R) Certains répartiteurs de charge mofset ont 2 bornes d'entrée "input" : 1 pour l'alternateur et l'autre pour le PS ou eolienne ; pour le chargeur de quai, il suffit de mettre ses sorties sur les sorties "output" 1, 2, 3 du répartiteur de charge, voire directement sur les borne de chaque batterie.
A noter qu'avec le cyrix, le chargeur de quai n'aura besoin que de 1 seule sortie sur le circuit batterie services.

Mamita


Merci encore Mamita, explications super claires. Si "tu ne vends rien", tu devrais vendre tes capacités pédagogiques (mais pas trop cher pour les Héossiens ;-)
