Sabot de quille Antarès série 6

Bonjour, je possède un Antarès série 6 de 1997. J'ai perdu la ferrure métallique qui va du talon de quille au bas du gourvenail. Je souhaite le refaire. est ce que quelqu'un aurait des plans et dimensions de cette pièce SVP? Dans l'attente de votre retour, Cdlt

L'équipage
Antares29Antares29
04 oct. 2019
zef29zef29
04 oct. 2019

Comme je le disais déjà par ailleurs, il est très facile de prednre les cotes et de faire un plan même amélioré par rapport à l'origine.

Répondre
Antares29Antares29
04 oct. 2019

Merci, mais mon talon de quille est tellement abimé qu'il s'est rongé. Je viens d'acheter le bateau à petit prix et souhaite le restaurer. Je n'ai aucune idée à quoi ressemble cette pièce. Peut être qu'un membre ayant le même bateau aurait une photo?

Répondre
zef29zef29
04 oct. 2019

Je ne sais pas te dire, ça va être assez facile d'en voir au sec dans quelques temps dans les ports.

Mais tu ne peux pas toi même imaginer un design?

Répondre
Antares29Antares29
04 oct. 2019

Merci Zef 29, c'est ce que je compte faire, je sais qu'il y en a un qui va arriver au sec très bientôt.

Répondre
Antares29Antares29
04 oct. 201916 juin 2020

C'est cette ferrure qu'il me manque

Répondre
LizherLizher
04 oct. 2019

Faudra lui mettre une bonne anode....

Répondre
doudouromeodoudouromeo
04 oct. 201916 juin 2020

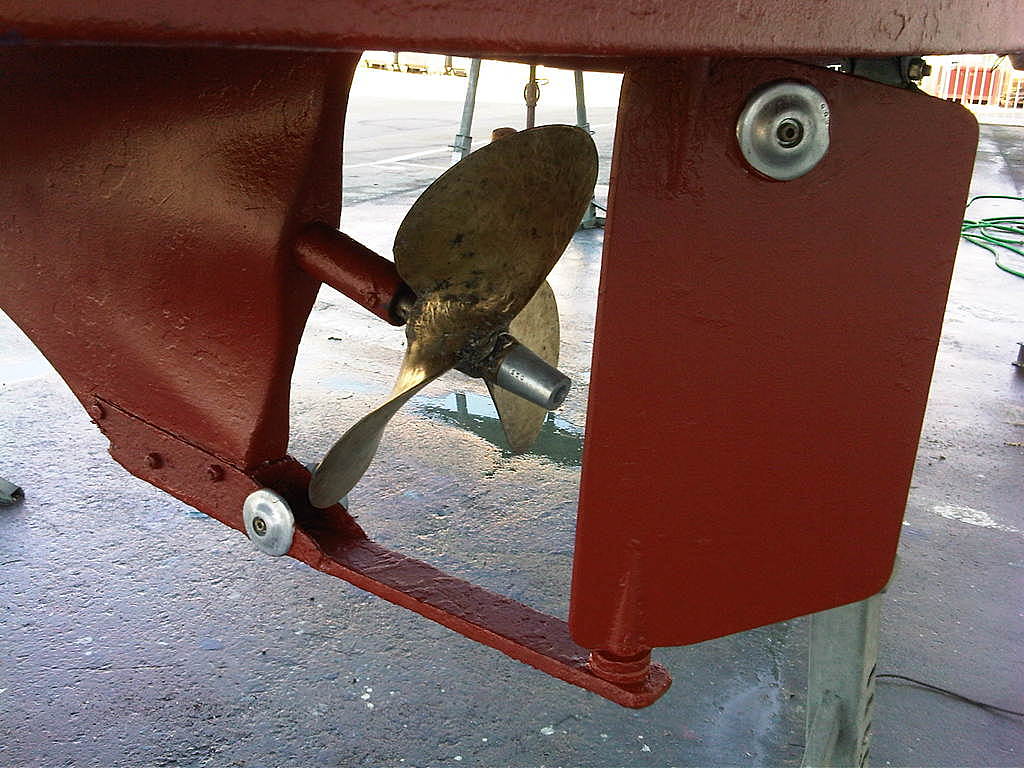

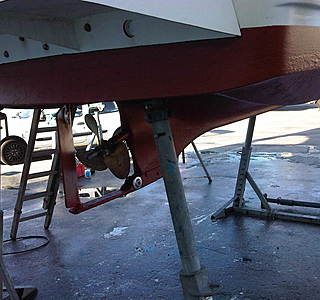

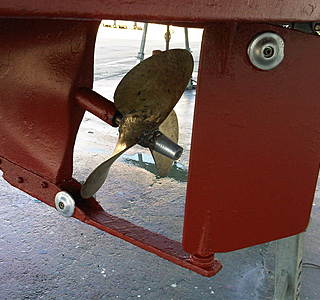

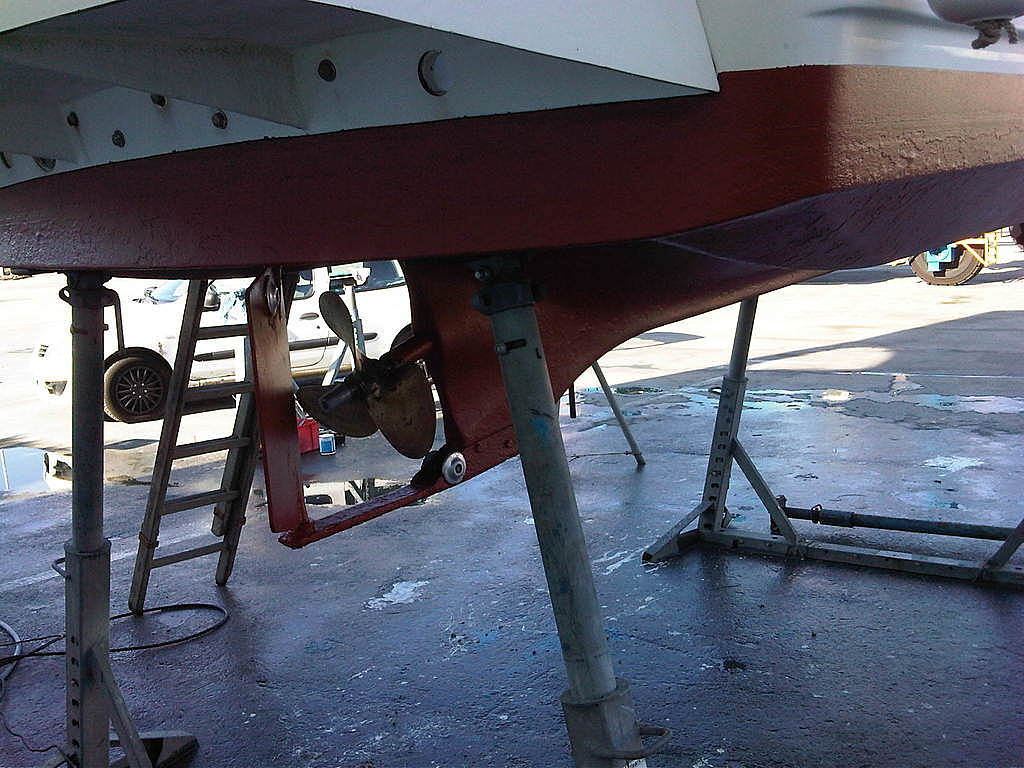

J'ai retrouvé ces photos qui datent d'avant une restauration que j'ai effectué l'an dernier car je me suis aperçu que les deux cotés verticaux étaient dessoudés . A noter l'axe inférieur du safran pivote sur une baque nylon. Penser également a mettre une anode sur l'écrou d’hélice. Ici elle n'y est pas sur ces photos.

Répondre
doudouromeodoudouromeo
04 oct. 2019

Ah si l'anode d’hélice y était, je l'avais pas vu sur la photo avant de l'envoyer.

Répondre
Antares29Antares29
04 oct. 201916 juin 2020

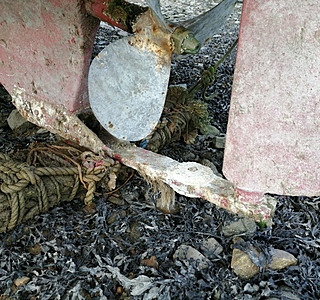

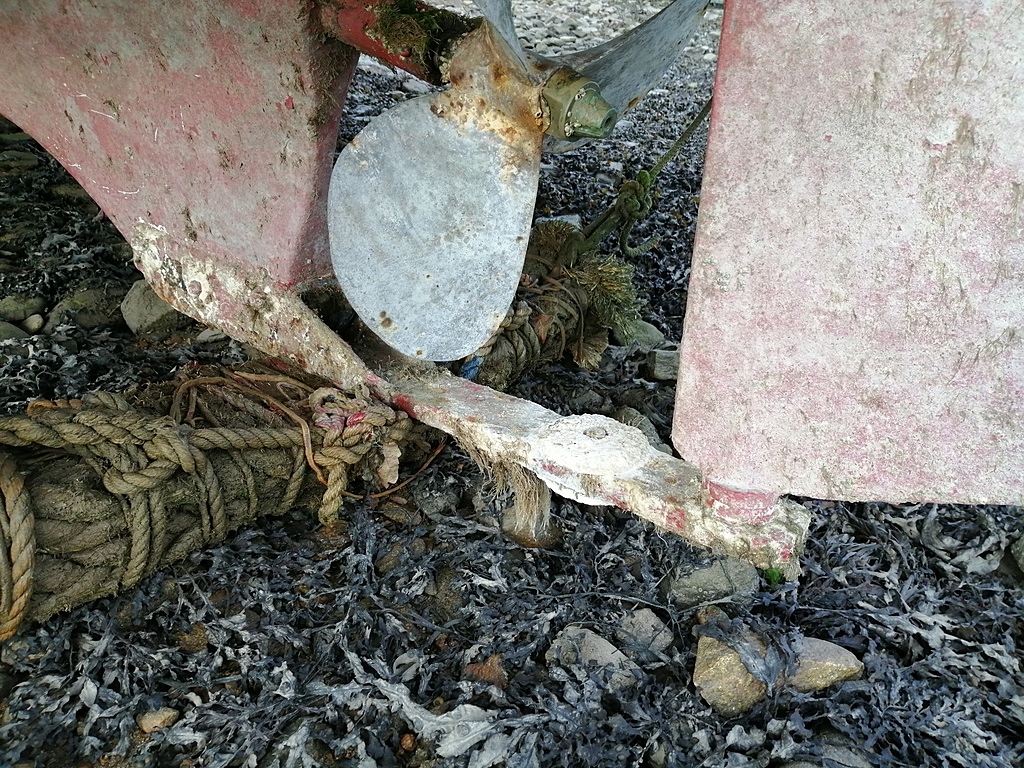

Voilà la photo du mien, il n'y a plus rien...

Répondre
Antares29Antares29
04 oct. 2019

Je vais faire la pièce en fer plats inox et bien sur y mettre une anode, par contre comment fixer le système de bague sous le gouvernail ?

Répondre
LizherLizher
04 oct. 2019

Un boulon ...

Répondre
dandbl07dandbl07
08 fév. 2024

Bonjour,
Je rebondi sur un fil de 2019 car je ne trouve pas le renseignement :

Je préfère changé préventivement mon sabot de quille sur mon Antarès série 6.
La pièce est fragilisée par la rouille, lors du démontage je ne veux pas trop la casser afin de ne pas perdre les cotes, surtout qu'il n'y a pas beaucoup d'épaisseur à cet endroit.
Les 3 boulons devraient sortir facilement.
Est-ce que le côté qui supporte le safran est fixé ou s'enlève facilement après avoir déposé les 3 boulons ? Faut-il dévisser une pièce ou un boulon ?
Merci de vos conseils pour ce démontage.
Cordialement.

Répondre
Antares29Antares29
04 oct. 2019

Un boulon dans la bague ? Désolé mais je ne vois pas trop...

Répondre
LizherLizher
04 oct. 2019

Voir ta messagerie..

Répondre
LizherLizher
04 oct. 2019

Ah ouais...Quand même...T'avais pas d'anode? Sinon pour le refaire s'inspirer de l'Esteou 630 dont le sabot qui se fixe au talon de la quille remonte beaucoup plus..Donc, a priori, plus costaud...

Répondre
Antares29Antares29
04 oct. 201904 oct. 2019

OK je vais regarder comment c'est fait sur l'esteou 630. Merci du conseil.

Répondre
LizherLizher
04 oct. 2019

T'as pigé pour le boulon?

Répondre
BerryBreizhBerryBreizh
14 juin 2020

Bonjour , serait il possible de m'expliquer pour ce sacré boulon car je suis aussi entrain de refaire mon sabot de quille ! Merci , Bien cordialement

Répondre
LizherLizher
04 oct. 2019

Pour l'anode j'ai soudé une tige filetée de 10mm sur la barre qui relie le sabot au gouvernail...Pratique pour fixée l'anode ( ne pas peindre la tige filetée...).

Répondre
Antares29Antares29
04 oct. 2019

Genial, maintenant je vais pouvoir me la fabriquer. Merci des conseils, je vous mettrai des photos!

Répondre
dandbl07dandbl07
05 mai 2024

Voilà ! pour votre info, avec l'aide d'un copain nous avons changé ce sabot de quille.
Nous avons eu quelques problèmes :
Pour trouver un fer plat de 2 cm d'épaisseur.
Pour le percer d'un trou de 40 mm qui est destiné à mettre une pièce genre Téflon. Cette pièce qui reçoit l'extrémité du safran
a été fabriquée dans un atelier spécialisé.
En plus nous avons pris de l'acier étiré ce qui est très dur a travaillé, ce n'est pas forcément indispensable, un acier noir aurait suffit.
Après coup nous nous sommes aperçu que la pièce était légèrement cintrée. Galère pour la cintrer, mon copain ingénieux a fabriqué une presse avec un vérin de 5 tonnes.
Ensuite les côtés ont été positionnés sur place avant la soudure pour que les trous de boulons soit bien en face. Ouf.
Il faut savoir que cette pièce n'est plus disponible par Béneteau. Le choix est donc simple, il faut la fabriquer.

Répondre
