Rs232 nmea183 connexion

Peut on récupérer des données ais en nmea183 à partir d'un rs232,pour les envoyer vers un traceursi oui comment ? merci

L'équipage
#Electronique
MengamMengam
07 mars 2020
azzuraazzura
07 mars 2020

bonjour je pense que tu veux envoyer les données ais de la vhf ou d un transpondeur vers ton traceur....il n y a pas de soucis il faut juste configurer les ports entrée et sortie en 38000 bauds qui est la vitesse pour recevoir l'ais .

Répondre
MengamMengam
07 mars 2020

Mon problème est que je récupère les données ais et gps du récepteur Cypho 101 sur un port rs232 et je ne sais pas comment les envoyer sur mon traceur ayant grillé par inadvertance la sortie Nmea du récepteur ais

Répondre
azzuraazzura
07 mars 2020

JE pense que c est possible avec un multiplexeur genre shipmodule ou autre .....

Répondre
MengamMengam
08 mars 2020

Je ne trouve rien dans le sens rs232vers Nmea

Répondre
Daniel.1948Daniel.1948
08 mars 2020

Bonjour,
Nmea c'est du RS422
Cherche adaptateur RS232 vers RS422 (10euros sur google)
Certain appareils récepteurs nmea accepte du rs232,mais il est plus convenable d'adapter les niveau avec un adaptateur.
Que s'est il passé avec la sortie nmea ?

Bonne journée

Répondre
MengamMengam
08 mars 2020

J'ai fait une connerie j'ai alimenté par erreur la sortie nmea de l'ais en 12 volts.....

Répondre
MengamMengam
08 mars 2020

Connecteur commande'

Répondre
SpiseaSpisea
08 mars 202016 juin 2020

La conversion GPS en RS232 vers du MMEA 0183 en RS422 reviens de temps en temps.

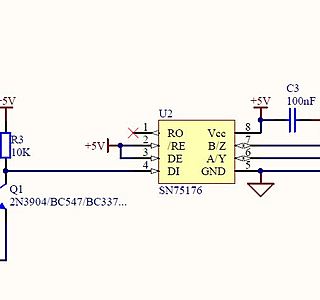

Pour les plus bricoleurs en électronique j'ai fait un schéma simple pour remplir ce rôle.
C'est réalisable sur un morceau de plaque perforé.
En haut à gauche le régulateur U1 fait l'alimentation 5 volts depuis les 12V batterie.
En bas à gauche le transistor Q1 fait la conversion de niveau RS232 vers du TTL et inverse le signal.
Au centre le circuit intégré U2 fait la conversion du TTL vers RS422.

Olivier

Répondre
MengamMengam
08 mars 2020

Merci mais je dois suis pas un expert en électronique, j'espère que le convertisseur conseillé sera efficace

Répondre
