RPI et son

dans un coquillage j'entends murmurer l'océan qui m'invite au voyage
exct exct ..c'est mieux qu'un buzzer qui buzze .
demande lui ça à ta groseille
alain

OK, c'est peut-être un peu trop violent pour mes petites oreilles, mais c'est bien mieux qu'un coquillage...
Mais comment on fait pour que l'alarme d'Ocpn du PI (un son qui sort d'un jack) déclenche un +12V pour faire hurler ça?

" pas de sortie analogique"?
Sur mon rpi2, sur la sortie jack, quand je branche un casque audio ou l'entrée "aux" de mon autoradio, j'entends une douce musique chaque fois que j'execute un fichier wav, mp3, etc...
Donc c'est bien une sortie et c'est pas numérique.
Et je le redis, mon problème, c'est "l'application AIS" qui lance la commande "sonnette.py".

Bah oui, on est bien d'accord. Et cette règle existe déjà, puisqu'elle affiche des "éclairs" et produit un son (qu'on choisit) et qui peut sortir par le jack.
Mais c'est justement ça ma question: comment on fait en pratique pour modifier cette règle pour qu'elle "allume" un GPIO ?
(cela dit, il me semble quand même que le plus simple serait un circuit électronique qui déclenche le buzzer à partir du signal audio analogique sortant du jack, mais je ne sais pas le faire non plus...)

@ a-guy, ça me parait très bien, ça. Le PM 11 doit faire exactement le job, non?

Je voudrais mettre un buzzer, donc c'est encore plus simple.

non, le raspberry , n'a ni entrée ni sortie analogique. En tout cas le 2. je ne sais pas pour le 3. Et c'est bien dommage. L'arduino en a lui. les sorties de son GPIO ne peuvent donc qu'être commandées à l'état bas ou haut. Pour activer / désactiver le relais.
Il suffit ensuite que ton relais actionne le matériel de ton choix. Je n'en sais rien, une sonnette de maison par exemple. SI j'explose le bouton poussoir et que je le remplace par mon relais, alors ça va marcher.
Je récapitule :
- un fichier texte "réglage.py" qu'on fait se lancer au démarrage du Pi. Fichier qui contient deux lignes de codes pour dire:
" le port GPIO 27 est une sortie". et
" Le port GPIO 27 est à l'état bas".
.
- un fichier texte "sonnette.py" avec dedans les 3 lignes de codes pour dire :
" passe le port GPIO 27 à l'état haut".
" attend 10 secondes"
"passe le port GPIO 27 à l'état bas".
.
- une "application" AIS qui te permette d'executer une action en cas de tel ou tel évenement produit. Ici, l'évenement produit est, l'identification d'un navire en approche". Et l'action à réaliser est " lance la ligne de commande './sonnette.py' dans le terminal ". Ce qui va avoir pour effet d'éxécuter "sonnette.py".
.
- un relais relié par deux fils au raspberry. le + sur le port GPIO 27. le - sur la masse.
.
- et pis de l'autre coté du relais, et bien , alim d'un coté, alarme de l'autre.
.
En gros. Ca marche parce que j'ai commandé des LEDS avec. Je ne me suis jamais servi de mon haut parleur de fête foraine parce que j'ai essayé de brancher deux petits émetteurs/récepteurs 233Mhz entre les deux, mais ça ne marche pas, le récepteur n'arrive pas à tenir l'état haut. C'est parfait pour des signaux à haute fréquence. Autrement, pour un maintien état haut ou bas, ça ne marche pas.
Mais tout en filaire, ça marche.

si c'est ce watchdog là,
www.opencpn.org[...]og.html
alors on voit déjà dans la capture d'écran que tu peux créer une tâche de type commande. donc rentrer "./tonchemin/sonnette.py" dans le champ et zou.
Dans la capture d'écran à nouveau, on voir que ce n'est pas le bon type d'évenement en revanche. Il est réglé sur une collision avec la terre, et non sur une collision avec un navire. Peut être qu'il permet ça dans les autres onglets, auquel cas tu l'auras, ton appli qui lance "./sonnette.py".

C'est frustrant, on a watchdog pour créer la règle.
Et la page AIS pour créer l'évenement.
Mais rien pour faire les deux à la fois ... -___-
Je regarde sur google "command from jack output" ou autre. a+

le but n'est pas de faire une boite de nuit si ? remplace le micro d'entrée par ta sortie jack et les lumières par ton buzzer et le tours et joué !

ou sinon en version moteur pas à pas pour une 20 €
www.robotshop.com[...]pi.html

Mais il faudra écrire le commande du genre : si le fichier ''corne de brume '' est demander activé le relais de commande M1 (qui sera branché sur ton buzzer) !

la solution 1 me semble plus facile à mettre en œuvre et sera efficace chaque fois que le son sera demander sans autre manip externe !

:reflechi:

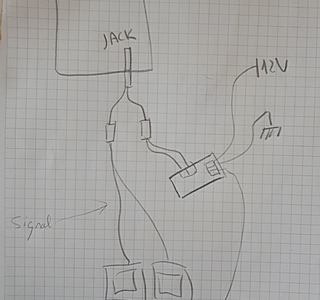

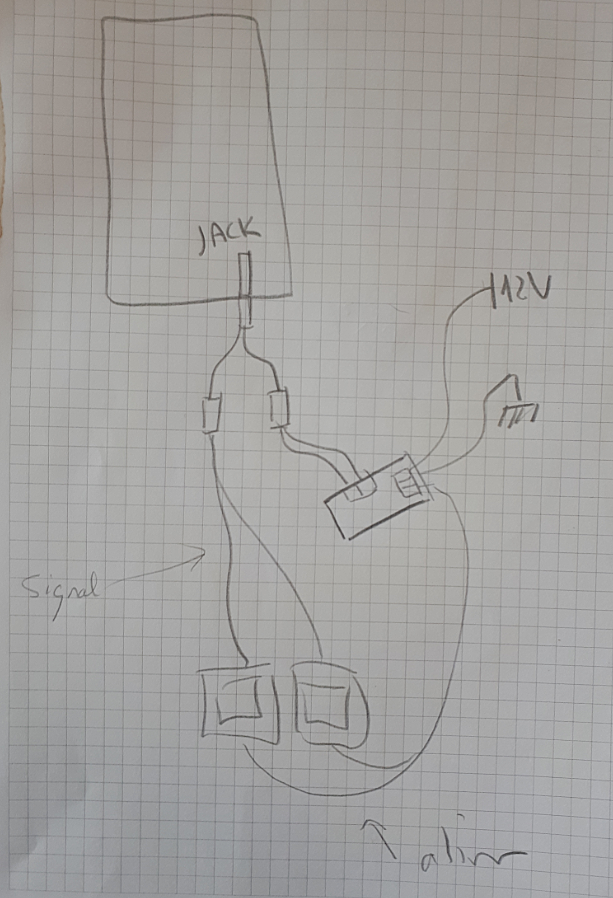

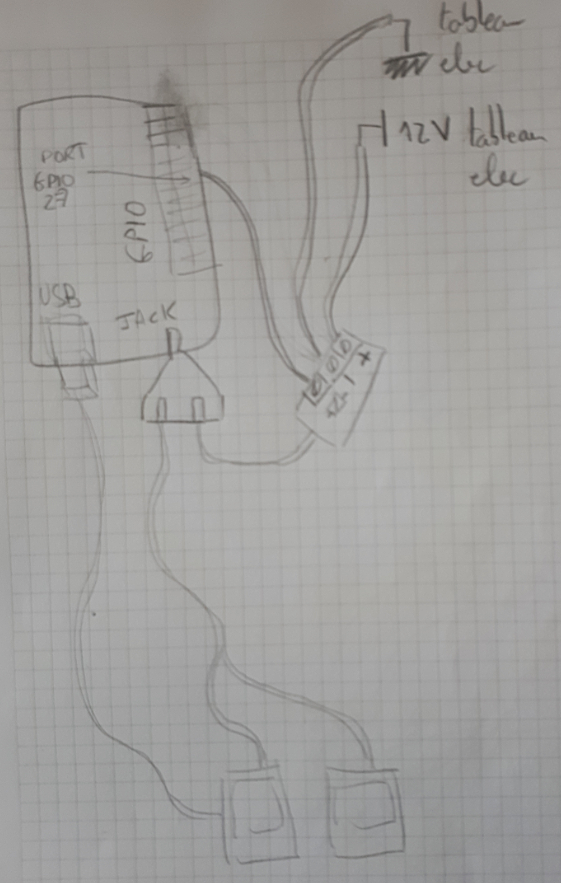

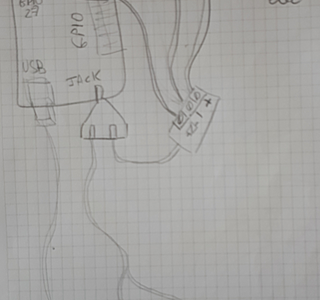

Mieux.
Pus de codes et pus de port GPIO.
Il suffit de trouver des enceintes alimentées en 12v avec leur propre cable d'alim.
Voir la pièce jointe.
On a toujours la multiprise jack, le "relais de guy" ^^ et les enceintes.
Cette fois ci, elle ne sont plus alimentées par le port USB, mais par le 12V, donc on peut directement couper leur cable d'alim et brancher chaque bout sur le "relais de guy" :
- qui les alimente quand il y a du son.
- qui les coupe quand il n'y a plus de son.

J'ai juste un écran, sans HP dessus.
Le jack sort bien le son. Je peux le sortir pas l'autoradio.

si le jack sort le signal (sous quelle forme ?), je ne vois pas la difficulté à brancher un buzzer qui suffira bien, sans passer par l'autoradio
un simple intégrateur (un transistor) et le buzzer dessus, ça roule
JL.C

pour un buzzer pas besoin d'ampli de puissance, un ou deux transistors ou un ampli op suffit et ne consommera pas grand chose
à priori d'après Goj (lu plus haut), tu peux utiliser une sortie GPIO (je sais pas ce que c'est) et là peut être tu peux mettre direct le buzzer, intégré avec ton RPI, ça consomme pas 10mA
JL.C

tant mieux ! la conso du maintien de la comm pour le peu d'utilisation, je trouve ça super cher payer !
Et re tant mieux, la comm sans fil pour une application de sécurité.... vaut mieux qu'elle ne marche jamais dès le début, plustôt qu'elle te fasse croire qu'elle est fiable puis qu'elle te lache en face d'un paquebot !
(les trois points d'exclamations c'est parce que j'ai pris beaucoup de café ce lundi :blabla: )

à priori il va sur une sortie I/O arduino, donc ça colle sur un RPI
si tu veux mettre un transistor, un 2n2222, une résistance 4,7k entre base et masse (avec l'émetteur) et une autre 4,7k au signal I/O et la base; tu peux mettre un buzzer "clignotant" ça s'entend plus facilement,dans le collecteur
JL.C

Super, merci pour la proposition. Un schéma, ce serait top !
Pour la tension à la sortie du jack audio, je vais mesurer dès que je trouve 5 min. J'imagine que c'est quelques Millivolts, comme ce qui sort d'un lecteur MP3 ou d'un portable.
Pour la fréquence, désolé, mais je ne suis pas équipé pour mesurer ça. Mais j'ai vu qu'on peut choisir le fichier wav qu'on veut pour l'alarme, donc ça peut être le son d'un basson ou une flûte à bec, et donc on peut s'adapter un peu.

petite enceinte alimenté par usb ?
ou
www.amazon.fr[...]HAIPRMG
www.amazon.fr[...]0JFWW8E

Raspberry PI. C'est LE sujet du moment sur heo, non ?

J'ai trouvé ça chez nos amis chinois:
fr.aliexpress.com[...]61.html

Oui, finalement, l'ampli semble être le plus simple.
Je trouvais que le buzzer était plus adapté, parce qu'il ne consomme que quand il buzze, contrairement à l'ampli,qui doit consommer tout le temps, non?
Sur celui de ton lien, Simbad, il semble qu'il y ait un HP dessus. Par contre la puissance n'est pas indiquée. Juste 0,5-10W ce qui me parait assez flou...
Je vais investiguer

Un petit ampli, c'est ce que je préconisais depuis le début. (sauf que celui de simbad est 10 fois moins cher!)

Pourquoi s’embêter avec un relais, une sortie GPIO qu'il faudra gérer alors que la sortie son est prévue sur le Pi. une fois activée pour que le son sorte par la prise jack (si ça n'est pas fait d'origine avec la distrib utilisée), tout devrait fonctionner automatiquement avec Open CPN.

je ne vois pas de HP intégré sur cet ampli
Le texte amazon parle d'alimenter entre 3 et 12 V mais le circuit indique plutôt 5 à 12
Au prix où c'est le risque est faible...

:lavache: au vu des photo verso et des soudures ça fait pas très envie ce module !!!! :-(

mal nettoyé, c'est tt...
10 ohms et 470µF ne feront rien
essaie le module seul, si tu as un 470µF filtre l'alimentation 12V à l'entrée du module
apparemment un acheteur a eu le même pb (crachotis)
ajoute un condensateur à la masse en sortie pour voir
si l'ampli seul ne crache pas et que ça vient du rpi (ça m'étonnerait pas), va falloir mettre un squelch sur le montage... :jelaferme:
JL.C

oui mais qd tu ne le branche nulle part ?
sauf au 12V bien sûr
JL.C

bonjour,
Le mercredi 24 janvier 2018 13:46
Je t'ai fait part de mon idée pour couper l'alim de ton ampli quand il n'y en a pas besoin. Grace au relais de Guy.

Je le mets enTRE(?) le pin 5 et pin 4 ? Mais c'est quoi pin5 et pin4?...sur l'ampli, il n'y a que 4 pins...?

tu bidouilles avec un rpi, je pensais que tu avais des bases....
le circuit a 8 pattes, le 1 est identifié par le point, tu cptes ds le sens inverse des aiguilles d'une montre, tu trouves le 4 et le 5 (en face l'un de l'autre)
47nF c'est bp moins que 470µF....
le 470µF tu peux le mettre entre 12V et masse
le 47nF entre les pins 4 et 5
mais si tu as une résistance de 10 ohms, essaie de la positionner en parallèle sur R2, sans faire de court circuit...
JL.C

ne sois pas désolé, chacun son truc, ts mes potes ds l'informatiques ne savent même pas souder un composant et ne savent pas comment est fait un ampli et ils me trouve un peu arriéré
néanmoins, c'est bête de pas savoir pquoi ça marche pas, qd à l'électronicien vendeur de composant, il a compris l'astuce, il vend point barre
c'est tellement plus simple...
tu n'as pas eu de pot, d'après les commentaires sur le lien que tu as donné, il y en a un qui dit que ça crache
dommage que tu sois sur Cherbourg, j'aurai pu faire qque chose
JL.C
