Révision circuit électrique de puissance

Bonjour

je reprends le circuit elec de puissance.

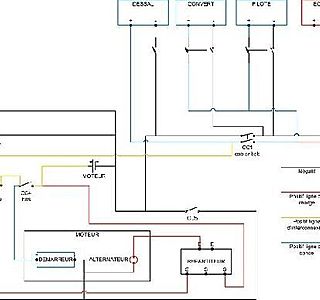

J'ai commencé par faire un état des lieux dont voici le résultat en image. (Pour simplification n'y apparaissent pas les régulateurs des panneaux et éolienne.)

J'envisage les modifications suivantes :
- utilisation de la 2ème sortie du chargeur de quai
- rebranchement de la sortie du répartiteur sur CC2 à l'opposée du consommateur qu'est le tableau
- rebranchement du dessal sur CC1 à l'opposée des batteries SERV (donc du même côté que les autres consommateurs)

Ces quelques modifications faites, j'ai encore un cas de conscience du côté de CC1 : je ne peux pas isoler les consommateurs des producteurs !

Avez vous des avis/conseils sur l'existant et les modifications que j'envisage ?

merci
Alex

L'équipage
11 oct. 2010
11 oct. 201016 juin 2020

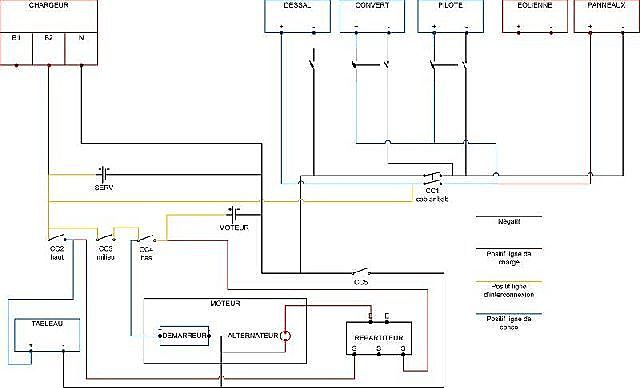

tentative image de meilleure qualité
la 1ère ne semble pas très lisible...

11 oct. 2010

lien externe pour l'image !
picasaweb.google.com[...]2a9wxtc

11 oct. 2010

étonnant
Ce schéma est étonnant, peut-être que les bizarreries ne sont que des erreurs de relevé qui n'existent pas dans la réalité ?

Un point de départ pour rationaliser serait le schéma très classique décrit ici : www.hisse-et-oh.com[...]cle.php

11 oct. 2010

où sont ces bizarreries ?
Robert, merci de ta réponse.
Je connais effectivement le schéma dont tu parles.

Je ne vois cependant pas de si évidentes différences avec le mien.

Peux tu m'aider à y voir plus clair ?

11 oct. 2010

?...
Ce que je ne comprends pas bien :

  • le rôle de CC1 qui me semble inutile ?

  • le câblage de CC2, CC3, et CC5 qui sont utiles mais étrangement câblés par rapport au schéma basique que j'ai indiqué ?

Annexe : En cas de modification importante, on peut repenser à la présence du répartiteur qui n'est pas idéal pour la bonne charge par l'alternateur.
