retirer une bague hydrolube de la chaise d'arbre
sur un jouët 1280 , je ne parviens pas a extraire la bague hydrolube (bronze caoutchouc) de la chaise, et je ne souhaite pas retirer l'arbre. Avez vous un truc, qqn a -t-il crée un outil?
merci pour vos avis. Majost
La solution de karrkamm est actuellement la plus réaliste. Avant de la lire, j'avais cependant fait réaliser un outil que je vais essayer dans les prochains jours.. Cet outil est basé sur le principe de l'arrache. Plutôt que de s'appuyer sur l'arbre avec le pointeau, comme pour enlever l'hélice, l'outil s'accroche sur une rondelle passée autour de l'arbre et bloqué au niveau de la partie basse de la chaise ( le trou de la rondelle est tel que la bague pourra la traverser ) . Et les griffes à forme speciale , solidaires de la rondelle vont de l'autre cote de la chaise et pénètrent lors du serrage, dans la partie haute de la chaise, repoussant la bague vers le bas. En cas " d'insuccès" je passerai a la technique style scie cloche
Merci pour vos conseils. Majost
Avec un extracteur et 2 demi tube coté moteur.
On peut se faire un extracteur maison avec 2 tiges filletées et quelques rondelles épaisses. Ca fonctionne moyen mais ça dépanne.
Voir ici quelques bonnes idées ...(en rosbeef) mais y a le traducteur pour les gens comme moi.
Ne pas hésiter à fouiller le site, y a une mine d'or là dedans.
quand ca veut pas sortir j'emploie une scie cloche a la bonne dimention mais il faut avoir le doigté pour ne pas detruire l'interieur du logement de la bague...ou alors la detruire ( la bague) par un moyen plus laborieux = une rape ronde pour pratiquer une solution de continuité sur son pourtour et ensuite decoller avec un petit burin ou un tournevis le reste de la bague . ou encore faire des coupures a la scie sauteuse de chaque coté... ou encore la meme chose avec un burin aiguillé ou un ciseau a bois
mon explication n'est pas tres claire
Desserrer les 2 vis pointeaux de part et d’autre de la chaise d’arbre
Confectionner un poussoir constitué de 2 demi-cylindres en PVC de dimension adéquate
Positionner le poussoir autour de l’arbre d’hélice contre la bague hydrolube
Confectionner une masselotte constituée de 2 demi-lunes en plomb de diamètre interne correspondant à l’arbre d’hélice
Positionner la masselotte autour de l’arbre d’hélice contre le poussoir
Choquer énergiquement la masselotte contre le poussoir
c'est plius simple de sortir l'arbre et de la scier par l'intérieur ,si elle ne veut pas sortir quand les vis sont enlevées
alain
Bonjour à tous,
J'hésite encore à tenter la sortie de l'arbre car j'ai peur de ne pas pouvoir le mettre assez en biais pour passer à coté du safran ?
Si pour sortir l'arbre il faut sortir le safran ça commence à faire lourd comme boulot !
Bon WE à tous.
Bernard.
Bonjour,
J'ai utilisé la méthode frédéric62.
Ça été un peu dur car j'avais oublié de desserrer une vis d'immobilisation de la bague qui était bien cachée par l'antifouling !!!
Ne pas hésiter à détruire les vis si elles ne veulent pas se dévisser (vis en nylon pour moi)
il faut le sortir par l'interieur dans ce cas...mais ca suppose de bouger le moteur, moi je m'en fout j'ai une transmission hydraulique alors j'ai que la pompe a bouger.
mais sur un bateau le moindre travail est toujours loudr faut s'y faire
Bonjour.
Pour ma part, j'en ai percé une avec un foret de 6 mm rallongé entre l'arbre et le bronze. Plusieurs trous rapprochés et elle est venue en morceaux.
JC
Merci pour ces idées. Je vais les mettre dans une boite, secouer, et espérer qu'une solution en sortira. D'autres idées sont encore bienvenues
Majost
@ F5oul. Je ne recommande pas cette technique. Un mécano a fait ça sur mon bateau, maladroitement sans doute. Du coup, l'arbre a été un peu marqué et a ensuite bouffé les bagues a la vitesse V. Les bagues tenaient à peine une saison.
Pour une autre raison j'ai du changer l'arbre ensuite et tout est alors rentré dans l'ordre.

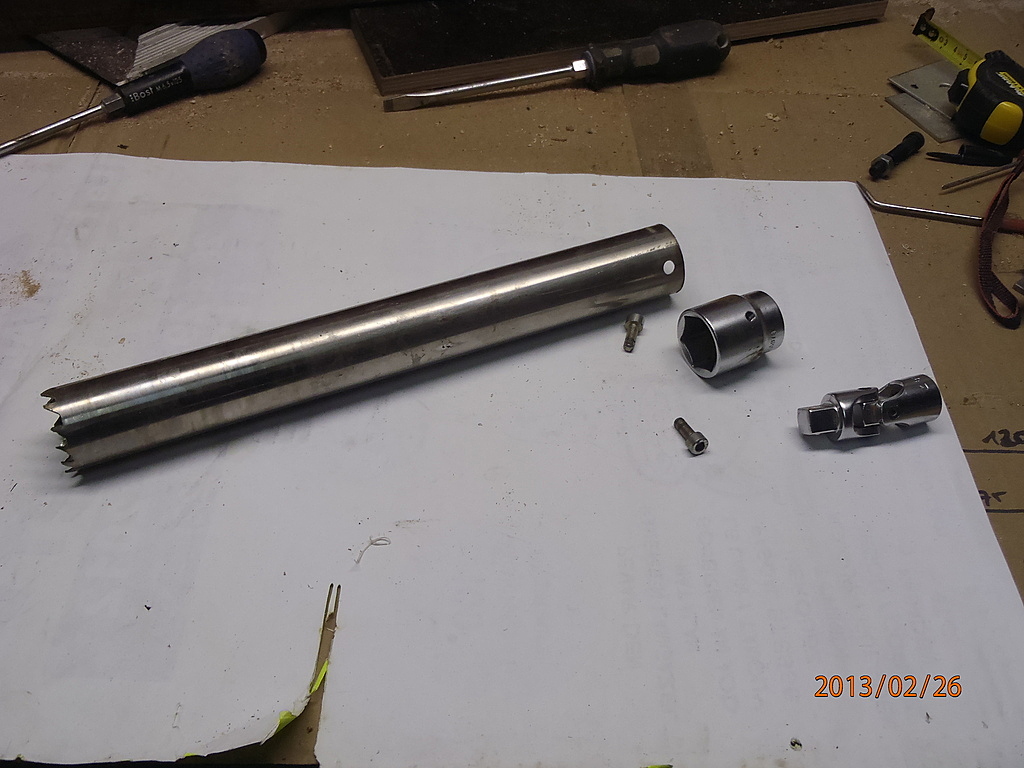

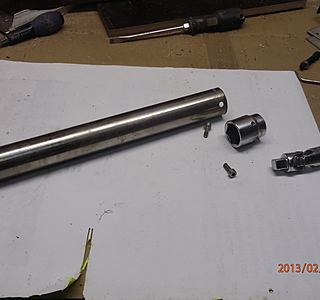

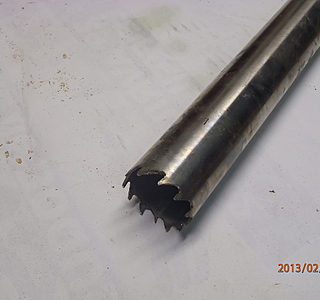

Bonjour, après avoir tenté, sans résultat, de sortir la bague par l'intérieur avec des 1/2 coquilles de tube pvc passées autour de l'arbre, j'ai fabriqué une sorte de scie cloche dans un tube fin inox trouvé chez un ferronnier, juste du diamètre supérieur à celui de l'arbre. J'ai également utiliser un cardan de clé à douille pour pouvoir fixer une perceuse à coté du safran qui est dans l'axe de l'arbre. Résultat super.
Hervé
si a chauqe fois que l'on veut sortir la bague il faut scier l'arbre ça devient cher à la longue ..
au remontage laisser la bague dépasser d'un bon cm ,ça aidera pour la prochaine fois .
alain
Une méthode illustrée ici: www.pbase.com[...]cutlass
Toujours procéder du moins complexe vers le plus compliqué ou le plus lourd.
Dans un premier temps, le plus simple est comme dit plus haut, dépose de l'hélice, des vis latérales (des fois deux, des fois quatre), trouver un tube au diamètre de la bague bronze et prendre ensuite un gros..., non, un très gros marteau et taper, si ça vient pas, taper encore, si ça vient toujours pas, taper encore et plus fort. Si au bout d'une heure d'efforts rien ne vient, passer aux solutions plus complexes proposées plus haut.
Bon courage.
Eric
Pas facile à enlever cette bête là.
J'ai fait un outil comme décrit ici :
www.cruisersforum.com[...]02.html
Mais ça n'a pas marché car les 2 demi-coques en acier utilisées pour pousser la bague hydrolubes s'enfonçaient dans le bois et la bague de bougeait pas d'un iota.
Il aurait fallu faire un outil avec toutes les parties en fer comme ici :
www.trawlerforum.com[...]14.html
Là ça doit marcher !
Comme je n'étais pas équipé pour fabriquer le deuxième outil, j'ai détruit la vieille bague hydrolube par grattage avec des tournevis pour enlever difficilement la partie en caoutchouc à gauche de la chaise d’arbre d’un coté et à droite de l’autre coté. Ainsi j’ai pu sortir l’arbre en forçant un peu. J’ai fini d’enlever le reste de la partie en caoutchouc et la partie dure est venue ensuite.
C'est un vrai sport !
La solution donnée par karrkamm semble très bonne si on réussit à ne pas abimer la chaise d'arbre.
