Retirer filtre à air Vetus M2.06

Bonjour, je parviens pas à retirer le boîtier noir de filtre sur le moteur. Y a t il autre fixation que le collier de serrage? Je ne vois que ça et ça ne vient pas.
Hypothèse : boîtier plastique déformé par la chaleur.
Retour d’expérience svp ?
Pierre

L'équipage
#vetus#filtre
Elpeyo, le poisson rougeElpeyo, le poisson rouge
07 sept. 2021
Elpeyo, le poisson rougeElpeyo, le poisson rouge
07 sept. 2021

C’est pas Heloïse, mais Help 🙂
Correcteur….

Estran:J'adore cette touche de poésie :-)·le 07 sept. 2021 14:31
Estran:... qui a été éliminée :-(·le 07 sept. 2021 15:21
Ajouter un commentairePublier
Elpeyo, le poisson rougeElpeyo, le poisson rouge
08 sept. 2021

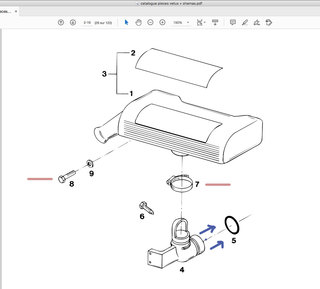

Je progresse, avec le schéma de pièces détachées Vetus, je vois que le boitier de filtre à air tient par une vis en plus du collier (en rose premier plan). Mais évidemment je n'y ai pas accès, je vais devoir ouvrir une trappe dans le compartiment moteur sur le côté pour pouvoir l'atteindre..

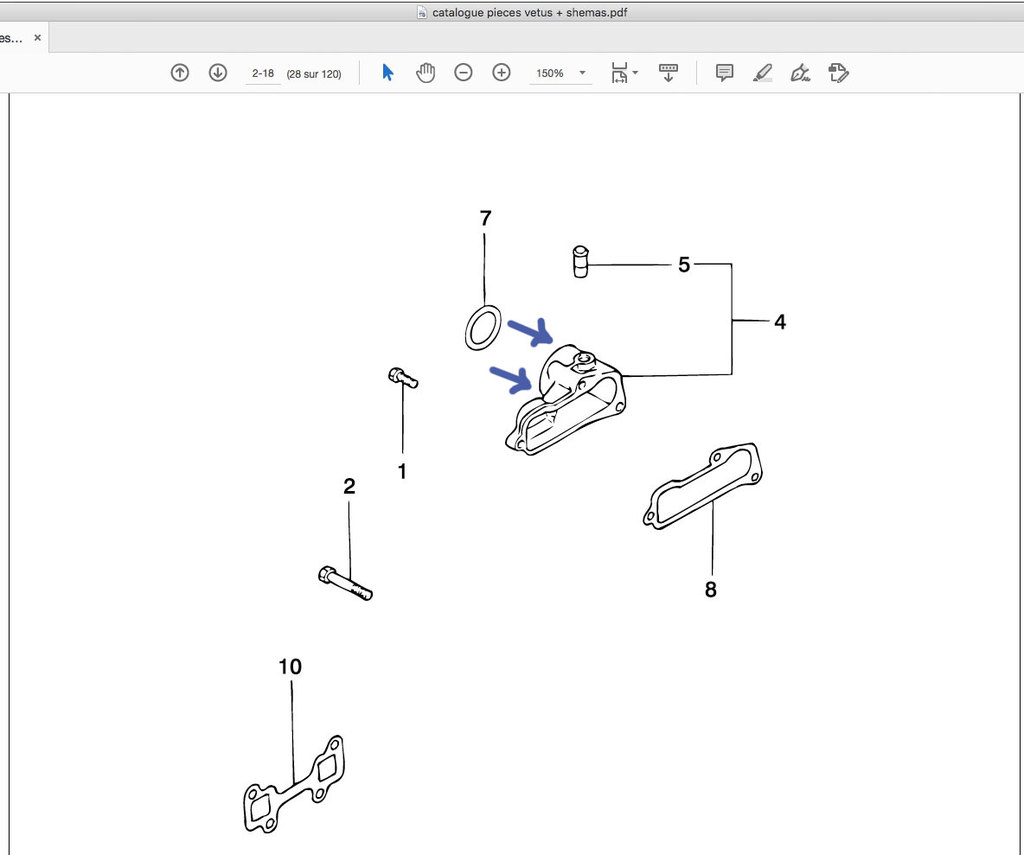

Si Quelqu'un savait comment le coude d'admission d'air tient sur la pipe d'admission d'air sur ce moteur ? Ici le schéma ne donne aucune vis/écrou, et sur mon moteur, ça parait juste emmanché (dans le sens des traits bleus sur le deuxième plan).

Pierre

jeromef3jeromef3
27 août 2023

La boite d'admission en plastique noir tient par la vis no 8 et rondelle no 9 sur la vue éclatée, et par le collier Serflex.
Il faut deserrer la vis de 2 tours pour libérer le boitier. Pas besoin de l'enlever, ici c'est une fourche, pas un trou.

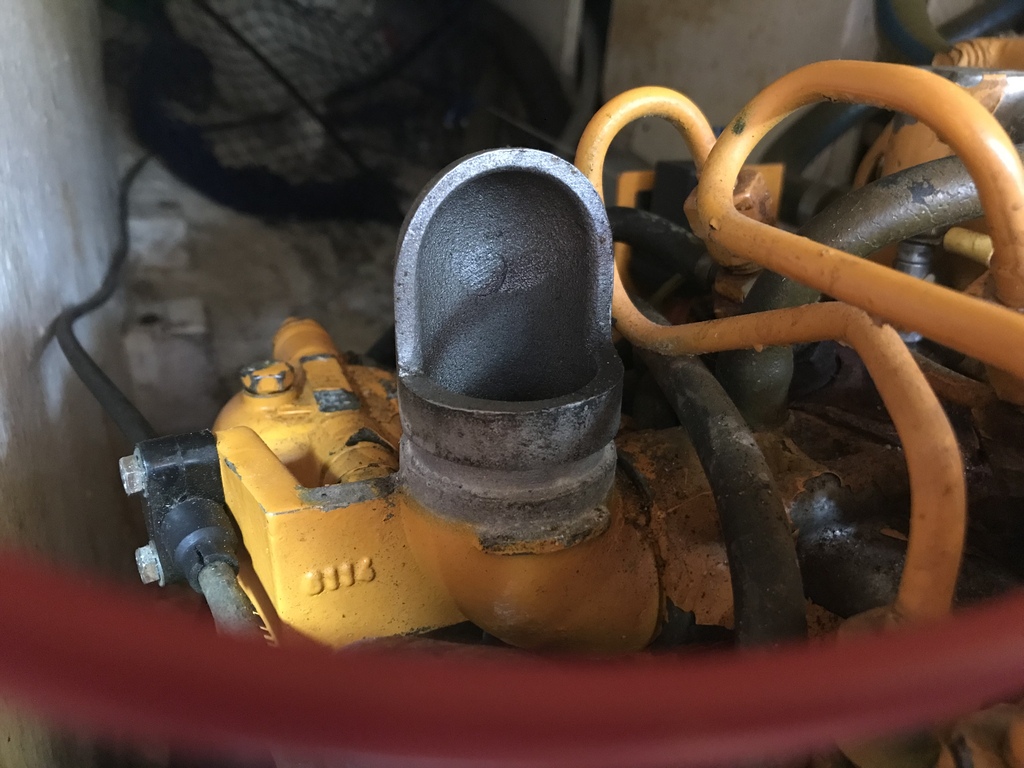

Il est nécessaire d'Arracher la boîte noire comme un bourrin, elle refuse de venir parce qu'il y a un bourreler plastique qui va dans la gorge de la pipe.

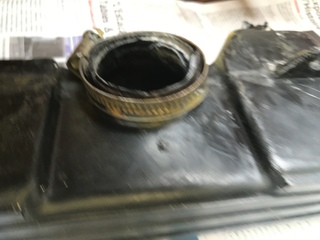

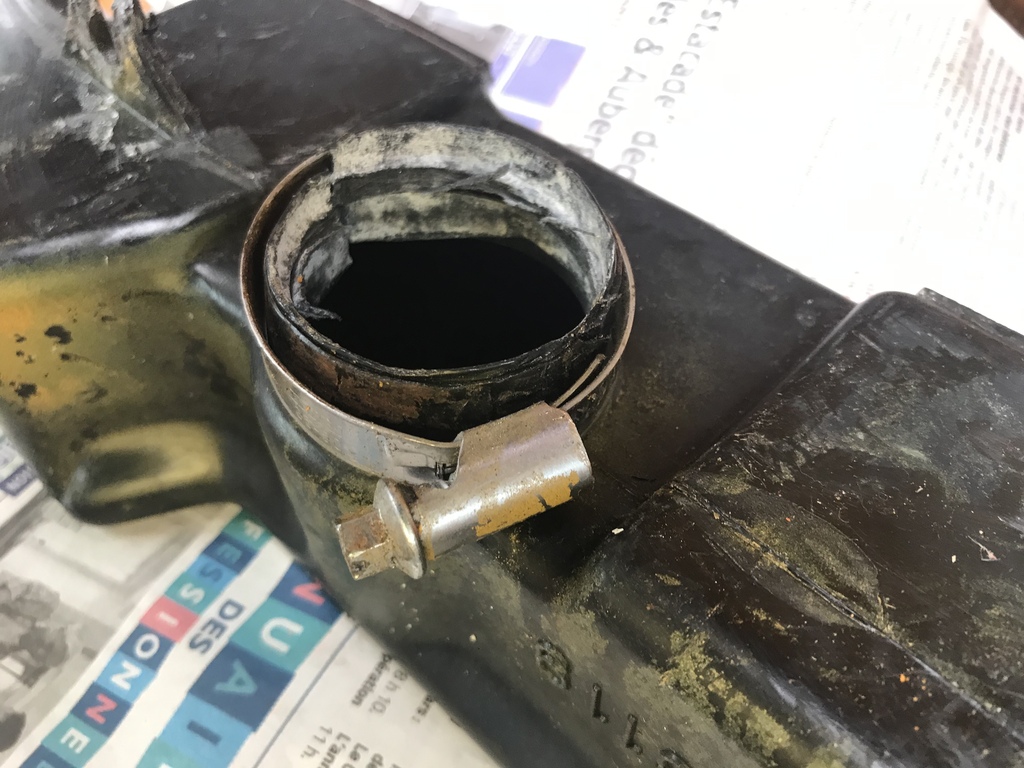

C'est comme si c'était conçu pour ne jamais être démonté. Le nôtre a cassé mais ça pourra être remis en place. Voir les photos
