Restauration dessalinisateur qui a pris l'eau
Bonjour,
Attendant des fournitures pour réparer ma coque, je m'attaque aux éléments "périphériques" qui sont restés sous l'eau à chaque marée haute pendant 15 jours tels que mon guindeau ou mon dessalinisateur.
La partie plomberie de ce dernier n'a pas trop souffert, je l'avais fait tourner 1 mois avant avec de l'eau dessalinisée (je ne pensais pas que la pause serait aussi longue).

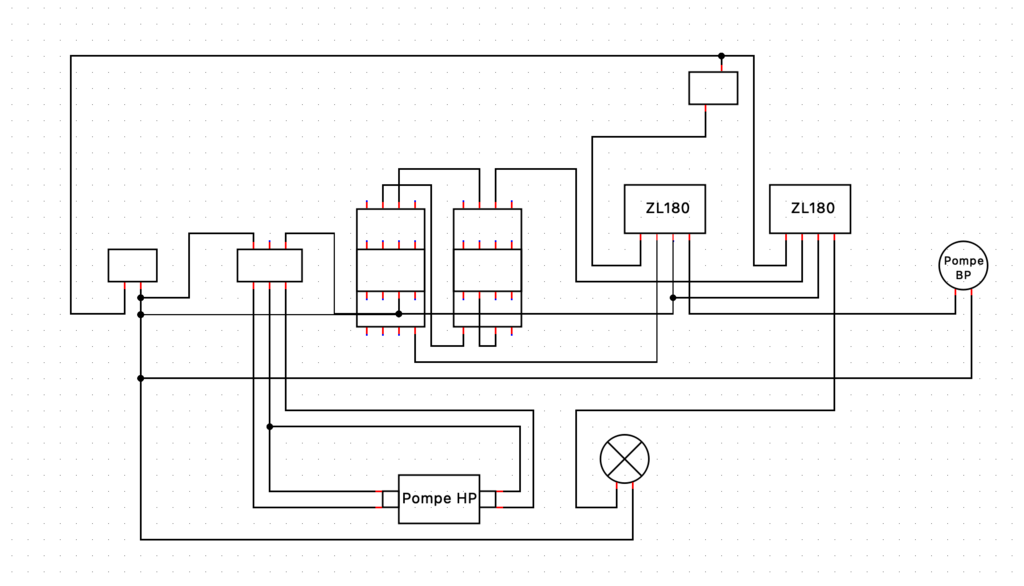

La partie électrique est toute oxydée mais elle me parait assez simple et j'envisage de la refaire moi même. Je suis actuellement en train de dessiner le schéma électrique sur QElectrotech mais il y a différents éléments que je connais pas.

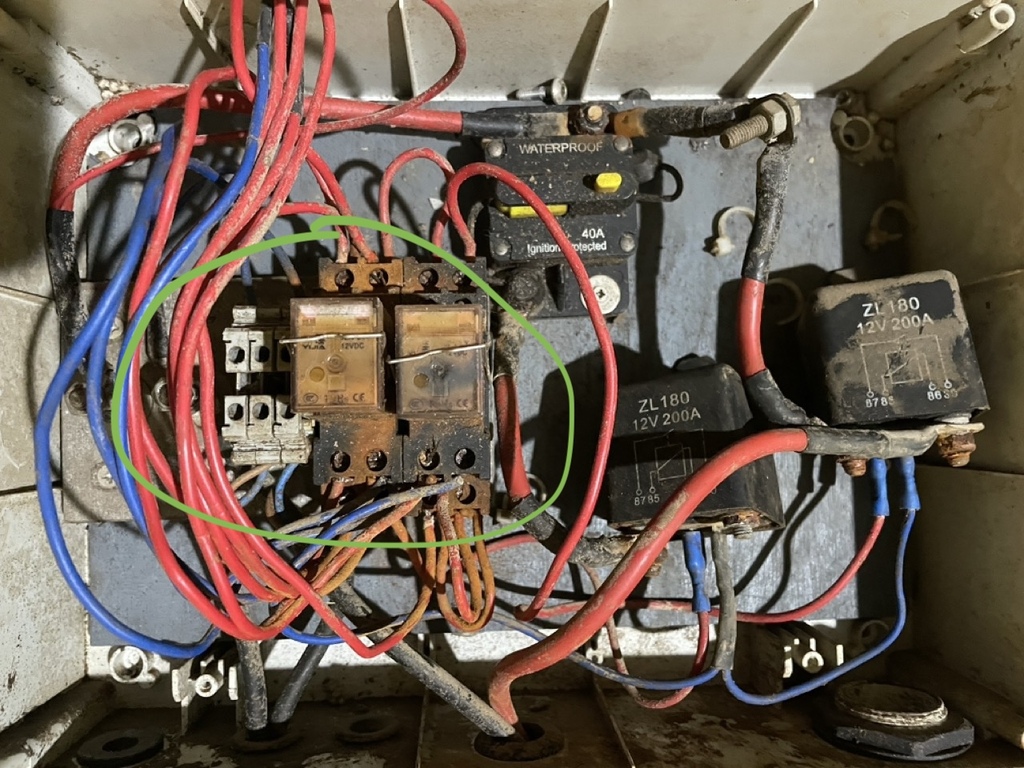

Si les spécialistes pouvaient m'indiquer ce que sont les borniers à 2x2 étages surmontés d'une petite boite transparente tenue par un clip métallique, je leur serai reconnaissant. Également le bornier blanc à gauche qui doit être particulier.
Je précise que le tout était beaucoup mieux rangé mais j'ai du mettre le bazar pour suivre les fils plus facilement. Mon schéma n'est bien évidement pas terminé.
bonjour comment est ton tableau de commande? quel puissance a ton dessal? je ne comprends pas pourquoi tu as ces 2 relais 200 amperes ceal a l'air assez compliqué(pourquoi faire simple?) il doit avoir des commandes de vanne electriques .

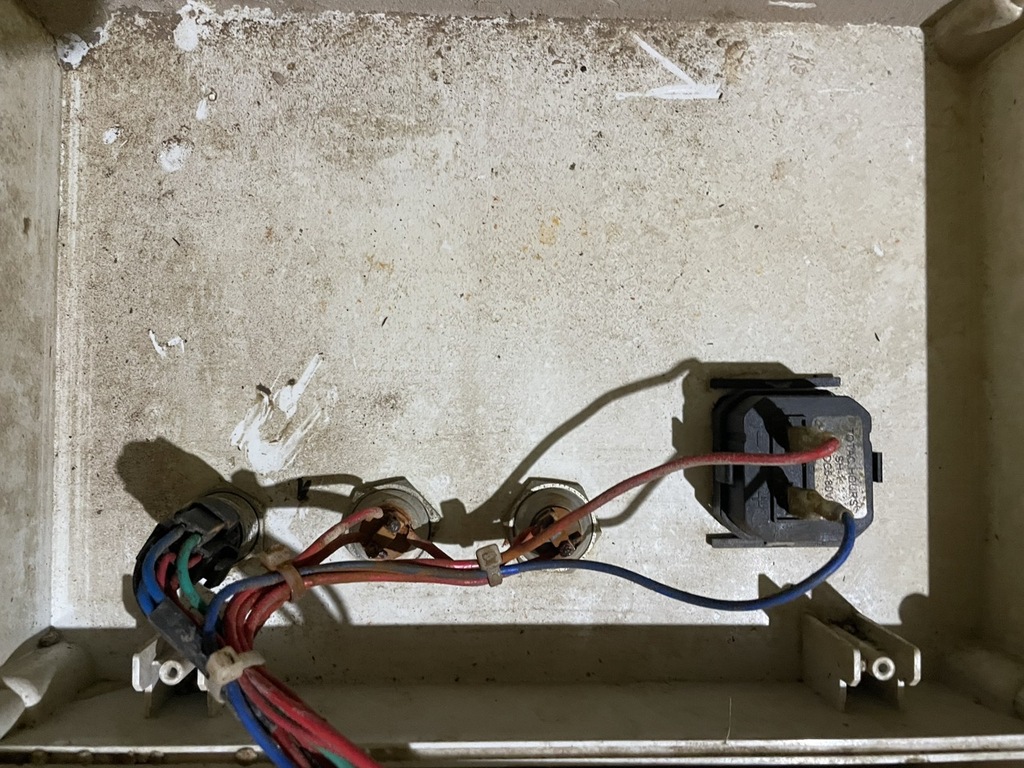

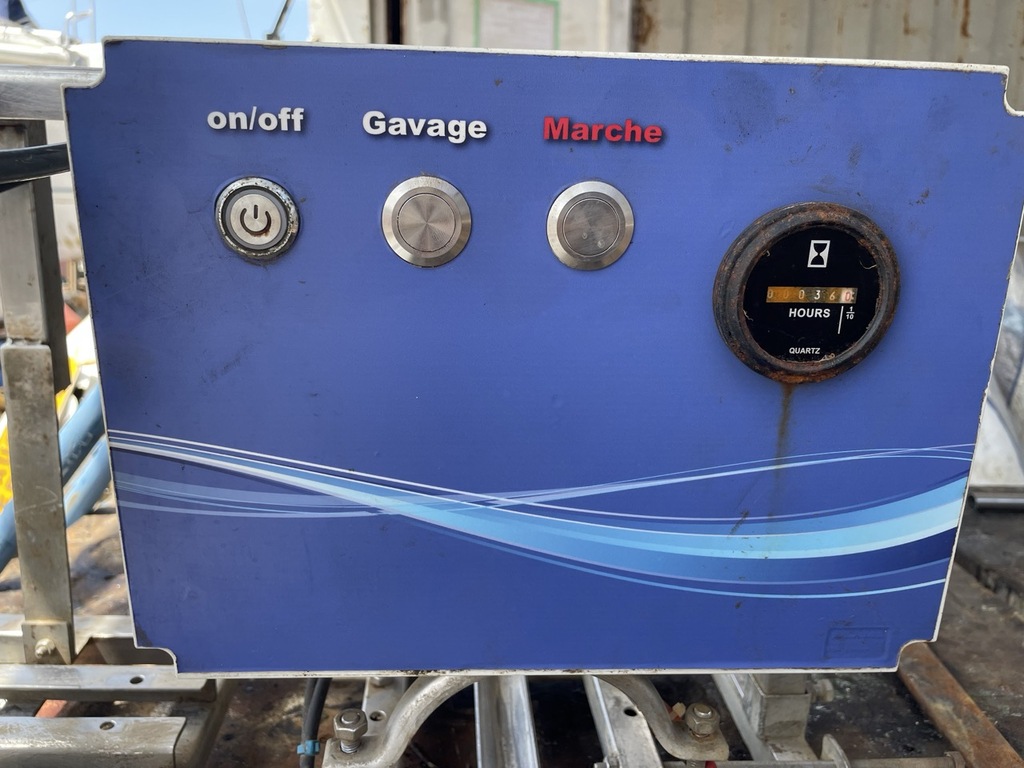

Merci pour ta réponse rapide, voici mon panneau de commande recto-verso. Je n'ai pas de vannes électriques.
Bon, pour les deux borniers surmontés d'une petite boite transparente, j'ai trouvé, ce sont des relais de puissance électromagnétique 2NO 2NC 8 broches. Ça coute moins de 15€ pièce. Il me reste le truc clair à gauche à trouver.
