réseau seatalkNG

Bonjour à tous!
J'aimerai relier mes instruments Raymarine Tridata St60, Anémo St60, Pilote st4000+, Traceur A70D entre eux, ainsi que mon AIS transpondeur Camino 183 qui a une norme NMEA 2000. Je souhaiterai aussi récupérer les données en wifi sur tablette et téléphone.

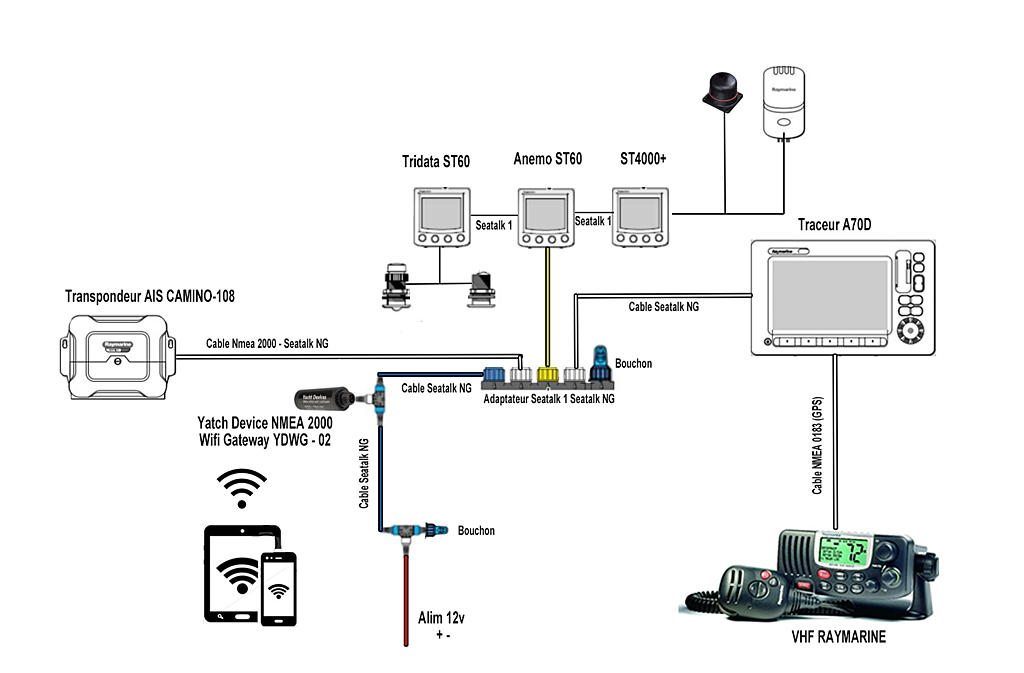

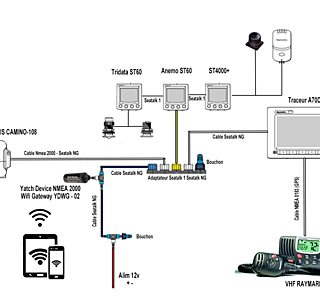

Je vous joints un schéma . Pouvez vous me dire si c'est cohérent ? Merci d'avance pour vos retours

L'équipage
#reseaux
kenavokenavo
14 juin 2020
Amzerzo35Amzerzo35
14 juin 2020

Oui c'est parfait!
Il faut déconnecter l'alimentation d'origine du seatalk pour éviter une double alim sur le NG ou déconnecter l'alim du NG pour garder l'originale.

Chalkis:Je n’ai vu qu’une alimentation sur le câble Seatalk ng sur le dessin posté, ou j’ai mal vu.Le dessin paraît tout à fait correct.·le 14 juin 2020 19:15
Ajouter un commentairePublier
kenavokenavo
14 juin 2020

oui effectivement il n'y a qu'une alimentation. Faut il alimenter indépendamment tous les instruments ou comme ils sont reliés aux réseau une seule alimentation, comme sur le dessin , suffit ?

Chalkis:Il faut une alimentation 12 v indépendante comme indiqué sur le schéma.Les « petits » appareils qui consomment peu sont alimentés par le câble Seatalk ng. Ces « petits » appareils n’ont pas d’alimentation indépendante.Les appareils gros consommateurs nécessitent une alimentation indépendante, 12 v ou 24 v. En gros, les appareils possédant des fils d’alimentation doivent être alimentés par ces câbles, les appareils qui n’en disposent pas seront alimentés par le câble Seatalk ng.·le 14 juin 2020 20:03
Ajouter un commentairePublier
Amzerzo35Amzerzo35
14 juin 2020

Je me suis mal exprimé. Je voulais juste préciser qu'il ne fallait qu'une alim, qui n'est effectivement pas représentée sur le schéma. C'est aussi pour ça que j'ai dit parfait tel que représenté

kenavokenavo
20 juin 2020

hello
Je viens de faire mes branchements.
Alors
1- J'ai bien mes cibles Ais sur ma tablette mais elles n'apparaissent pas sur mon traceur A70D
2- Mon pilote non plus ne se voit pas sur mon traceur, j'ai vu qu'il etait connecté en nmea 0183. J'ai mis le cable seatalk1 seatalk ng mais ça fonctionne pas non plus.
3- Est ce que je peux supprimer toutes les alimentations, pilote, traceur pour les alimenter juste avec le réseau car là il y a conflit quand ils ont leur propre alim + celle du réseau ?
Merci pour votre aide, je découvre il y a encore des pannes mais je vais y arriver

JECJEC
21 juin 2020

Suggestions car je ne connais pas ton traceur Raymarine :
- mais sur mon "traceur" (façon de parler) Garmin GPSMAP 527, il faut sélectionner les réseaux à activer, car je peux émettre ou recevoir soit sur NMEA2000 et/ou sur les 2 réseaux NMEA 183. Regarde s'il n'y a pas une option de ce genre sur ton tracer A70D où il faudrait que tu actives la réception sur le STNG
- j'aurais aussi tendance à penser que c'est le même problème pour le pilote et que ton traceur a décidé dans sa configuration actuelle de fermer les yeux sur tout le réseau STNG
- quand je vois ton schéma je ne pense pas qu'il y ait un conflit d'alimentation : il faut de toute façon une alimentation en direct sur le pilote ST4000+ ; sur mon réseau j'ai aussi plusieurs alimentation, via le GPS, le pilote ACU200 et le tridata

JEC:Les docs constructeurs sont toujours aussi lisibles... mais il semble qu'il y ait effectivement un truc qui ressemble. J'ai regardé et il est écrit : activer l’AIS1. Exercez une pression prolongée sur la touche PAGE/MENU pour ouvrir le menu de paramétrage.2. À l’aide du Trackpad, sélectionnez le menu System setup.3. Faites défiler le menu et sélectionnez le sous-menu System Integration.4. Sélectionnez le réglage de port NMEA.5. Effectuez le réglage.6. Appuyez sur OK.·le 21 juin 2020 09:59
Ajouter un commentairePublier
