Réseau Raymarine seatalkNG / NMEA 2000

Facile

Si ce sont des appareils de marques différentes, tu achètes un "convertisseur" Actisence
J'ai relié ainsi une VHF AIS NMEA2000 à mon installation Raymarine STNG

Si c'est tout du Raymarine il existe des raccords Raymarine

Hello,

Je ne sais pas si tu as lu ce lien?

www.raymarine.fr[...]/view/

Il y est mentionné : "Des câbles adaptateurs sont également disponibles pour la connexion d'appareils NMEA2000."

La liaison SeaTalkNG vers NMEA2000 se fait tout simplement avec des câbles de liaison SeaTalkNG vers DeviceNet (mâle ou femelle selon le connecteur NMEA2000).
Ref. Raymarine :
Femelle A06045 (40cm) A06075 (1m)
Mâle A06078 (10cm) A06076 (1m) A06046 (1m50)

Hello,

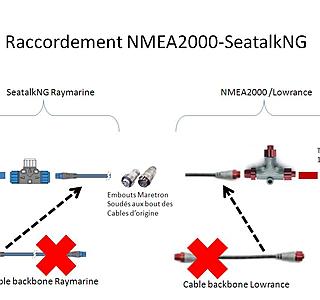

Pour relier les 2 dorsales de type différent je n'ai pas trouvé de câble dans le commerce, du coup j'en ai fabriqué un.
Il faut un câble dorsale d'un des 2 types, par exemple
- tu en prends un court de type STNG (bleu)
- Tu coupes une des extrémités
- Tu la remplace par un connecteur de type NMEA2000 (Maretron)

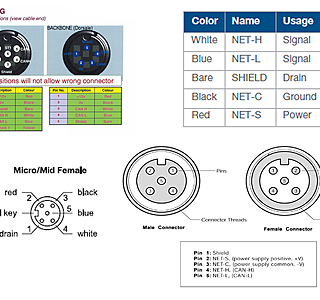

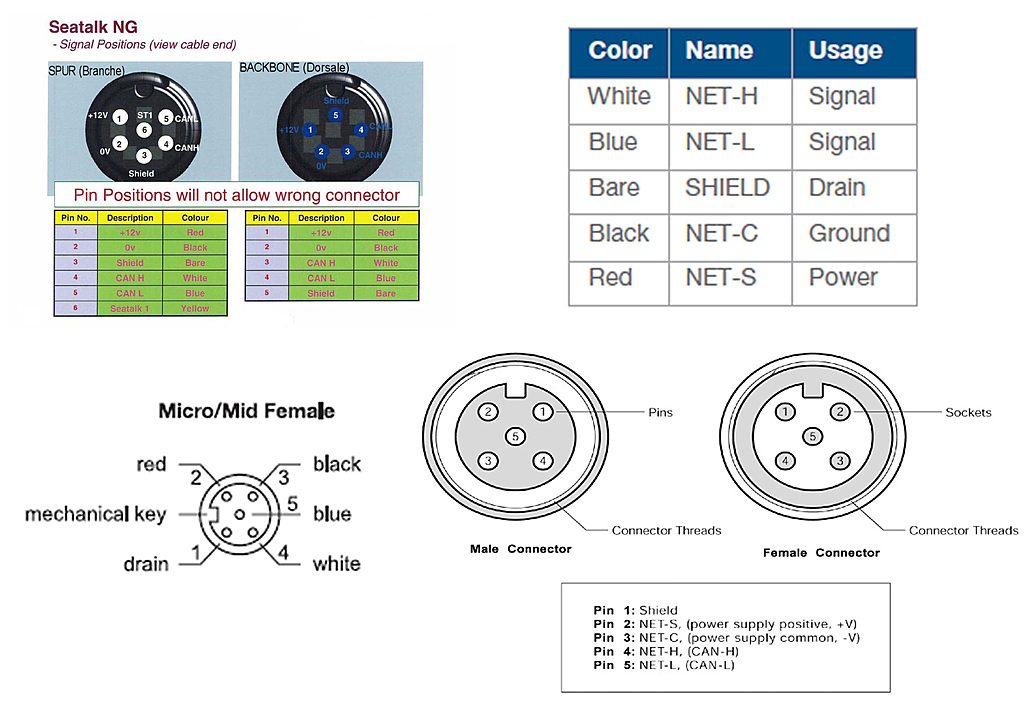

Je me suis fait un petit pense bête pour les couleurs et pins qui sont identiques pour les 2 marques. Sauf le Jaune qui n'existe pas en NMEA2000.
Je colle l'image ne PJ

Tu peux trouver toutes les fournitures chez chez qui j'ai des actions ;-)

Amicalement.
FX

Le fil supplémentaire sert à véhiculer le réseau Seatalk1 (série à 4800Bd). Par contre pour utiliser les infos sur ce fil (s'il y en a qui sont injectées), il faut un adaptateur qui entre ST1 et CAN (NMEA2000 ou STNg c'est la même chose).

Merci à tous!!!
