Rénovation d’une installation solaire : Remplacer 1 panneau « dur » par 3 panneaux souples

Bonjour,
Je souhaite rénover mon installation de charge solaire.
Actuellement, je dispose d’un panneau « dur » et lourd de dimension 54*120 et qui est branché sur un contrôleur PWM.
Ma motivation est triple :
1 – Augmenter la surface « solaire »
2 – Augmenter la charge (induite par l’augmentation de la surface),
3 – Réduire le poids et le volume sur le bimini.

Ma proposition est donc de remplacer ce panneau « dur » par un panneau souple et ajouter deux autres panneaux souples plus petits de part et d’autre, car j’ai de la place pour le faire :
1 panneau souple 54120 (100w) et 2 panneaux souples 27106 (50w x2)
Je propose de mettre ces 3 panneaux en parallèle et de ramener le jus sur un contrôleur MPPT

Question 1 : Ais-je bon ?

Question 2 : Si oui, quelle caractéristique comme contrôleur MPPT ? On trouve de tout à tous les prix…

Question 3 : Je cherche la meilleure façon pour les fixer sur la toile. Tenax ? Scratch ? autre ?

L'équipage
#batterie#chargeur#Électricite#panneaux#solaire#travaux
JjeronimoJjeronimo
18 fév. 2021
NowNow
18 fév. 2021

Hello,

Oui, ça marchera bien (c'est ce que j'ai depuis des années et je suis autonome en été) mais il faut savoir que ça n'est pas forcement le plus optimisé, car les panneaux 50w auront possiblement moins de cellules que le 100w (à vérifier sur les fiches techniques, tu n'as pas mis de lien vers les panneaux que tu vises) donc une tension un peu moindre et ils imposeront donc leur tension au MPPT. Bon, à mon avis, ça ne change pas énormément, mais comme tu t'équipe tout d'un coup, autant chercher des panneaux avec le même nombre de cellules (A voir si tu trouve en 50w des 36 cellules?).

Pour le MPPT, le mini pour cette configuration, est 15A. Un 20A est mieux pour avoir un peu de marge. Marque à ta convenance. Les victrons sont fiables et fonctionnent très bien, mais ça n'est pas la seule marque valable bien sur.

Pour la fixation, j'ai mis simplement des garcettes que je noue à chaque fois (sur capote de roof ou bimini), les tenax sont sans doute mieux question fixation, mais du coup, pas possible de changer l'emplacement/orientation en fonction du soleil. Tout est histoire de compromis.

Jjeronimo:Merci pour la réponse. Les références sont : YUANFENGPOWER 50W 18 V Flexible Panneau Solaire Monocristallin et GIARIDE 18V 12V 100W Cellule Solaire. Concernant le chargeur, j'ai choisi un contrôleur Keenso MPPT Intelligent avec Ecran LCD Régulateur Batterie Affichage avec Double USB (30A)... un peu au pif, pour dire vrai.·le 18 fév. 2021 21:00
Jjeronimo:J'ai oublié de précisé : les plus étroits ont en effet 2 fois moins de cellules mais semblent avoir la même tension : 18V·le 18 fév. 2021 21:02
Now:Il faut savoir à quoi correspond ce 18v? ça me parait trop faible.En général un panneau 12v sort ~20V en VMP (tension nominale) et plus vers 22 ou 23v en VOC (en circuit ouvert)·le 18 fév. 2021 21:41
Now:Bon, j'ai regardé vite fait cette référence sur amazon, ça ressemble à du très bas de gamme. Le descriptif est plein de contradictions, il est mentionné, PET puis ETFE et puis cette façon d'annoncer qu'ils produisent 30% de plus que les autres, sans aucune justification, ça sent vraiment pas bon... personnellement, je passerais mon chemin.·le 18 fév. 2021 21:48
Jjeronimo:Caractéristique complète : Matériau : silicium monocristallinPmax (puissance maximale sous STC) : 100 W.Imp (courant à puissance maximale, A) : 5,55 A.Vmp (tension à puissance maximale, V) : 18 V.Voc (tension en circuit ouvert) : 21,6 VIsc (courant en cas de court-circuit, A) : 6,11 A.STC (conditions de test standard) : 1000 W/mètre carré AM = 1,5 25 °C.Efficacité des cellules solaires : 19,5 %.Dimensions du module : 1175 x 540 x 3 mm.Plage de température: -20 ℃ ± 60 ℃Tolérance de puissance : ± 3 %.Poids par pièce : 2,2 kg.Type de boîtier de raccordement : IP67.Longueur du câble : 90 cm.·le 18 fév. 2021 21:47
red sky:m.fr.aliexpress.com[...]94.html J'en sors 80w l'hiver et entre 50 et 70 watts l'été.·le 18 fév. 2021 22:34
Ajouter un commentairePublier
red skyred sky
18 fév. 2021

j'utilise ça pour les fixer en volant.
Les plaques de PVC publicitaire sont légères et suffisamment rigides.

EXCALIBUR1EXCALIBUR1
19 fév. 2021

Bonjour
Pour un total de 200 w,n’est il pas plus simple de mettre 2 panneaux de 100.Je pense que ça doit tenir sur nos bimini de barreur.
Cordialement
Bruno

Jjeronimo:Bonjour Bruno, non, ca ne tient pas. Le pataras traverse le bimini en deux endroits et divise le bimini en 3 surfaces (120x60 au centre et 120x40 de part et d'autre). . Avec deux panneaux de 100 w, ca dépasserait nécessairement. Et puis entre 2 ou 3 panneaux, ca ne change pas tellement la connectique pour les mettre en parallèle. ·le 19 fév. 2021 16:10
Ajouter un commentairePublier
ElectElect
19 fév. 202119 fév. 2021

To Jjeronimo "Keenso MPPT Intelligent"!!! attention c'est une arnaque, c'est apparemment un simple PWM pour quelques EU de plus tu peux acheter un vrai MPPT....

Here is the thing

Jjeronimo:Merci, bien vu... Je regarde pour changer de modèle... As tu une référence ou une marque à me proposer ?·le 19 fév. 2021 19:03
Jjeronimo:Merci pour cet éclairage. je corrige le tir et prends un VICTRON MPPT 75 – 15. Plus cher mais de qualité.·le 20 fév. 2021 08:43
Ajouter un commentairePublier
Pytheas54Pytheas54
20 fév. 202120 fév. 2021

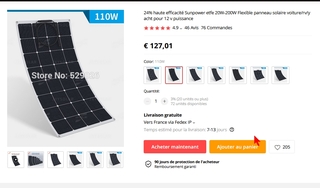

Pour info, voici d'excellents panneaux à prix doux
chercher "aliexpress store 529026" pour trouver facilement

matelot@19001:Ce sont des 32 cellules, puisque Jjeronimo veut utiliser un MPPT des 36 cellules seraient mieux.·le 20 fév. 2021 11:02
Elect:Le nombre de cellules n'est pas le seul critère à prendre en considération, il y a aussi l'efficacité des cellules et dans ce cas-ci ce sont des Sunpower, bon ils exagèrent un peu avec 24%. Concernant l'importance de cette efficacité il n'est pas rare de voir un 72 cellule de moindre qualité avoir un rendement Watt inférieure à un panneau LG 60 cellules...c'est un exemple.·le 21 fév. 2021 09:33
matelot@19001:32 ou 36 cellules : c'est pour le Vmp, important pour les MPPT·le 24 fév. 2021 19:01
Ajouter un commentairePublier
fou de bassanfou de bassan
21 fév. 2021

Jai un panneau souple Wattuned de 150 w. et régulateur victron excellent.
En été pas très important d'orienter son panneau....
Pour moi a plat dans cockpit.....suis totalement autonome.
SURTOUT prendre revêtement moulé en 3d PTFE.... ET SURTOUT PAS le petit film plat en plastique qui va partir rapidement au bout de 2 ou 3 ans!
Philou

Solent:Je confirme pour le film plastique, mais 5 ans pour moi. Mais il y a 5 ans le ETFE n’existait pas ou je l’ignorais. ·le 21 fév. 2021 09:06
EXCALIBUR1:BonjourQuel est ton retour sur wattuneed ?en souple ils font 2 modèles avec PTFE,back contact. Black en 100w est un peu plus grand,un peu plus cher ?Merci pour ta réponse ·le 24 fév. 2021 14:45
Flavio:Moi j’ai eu une très bonne expérience avec Wattuneed, j’avais acheté deux panneaux souple 100 w noir le débit n’était pas au rendez-vous... un coup de fil et il mon expédie deux panneaux 100w blanc résultat au top. ·le 24 fév. 2021 17:42
