Rénovation Aquila Changement joint presse étoupe

Bonjour à tous,
J'ai besoin de vos bons conseils pour changer le joint presse étoupe sur un Aquila.
On à acheter ce voilier avec deux amis l'année dernière afin de le rénover et de le mettre sur lac en Rhône alpes.
On à bien avancé. On espère pouvoir le mettre à l'eau cet été. Dernier blocage pour notre équipe, ce fameux joint.

*Problème: *

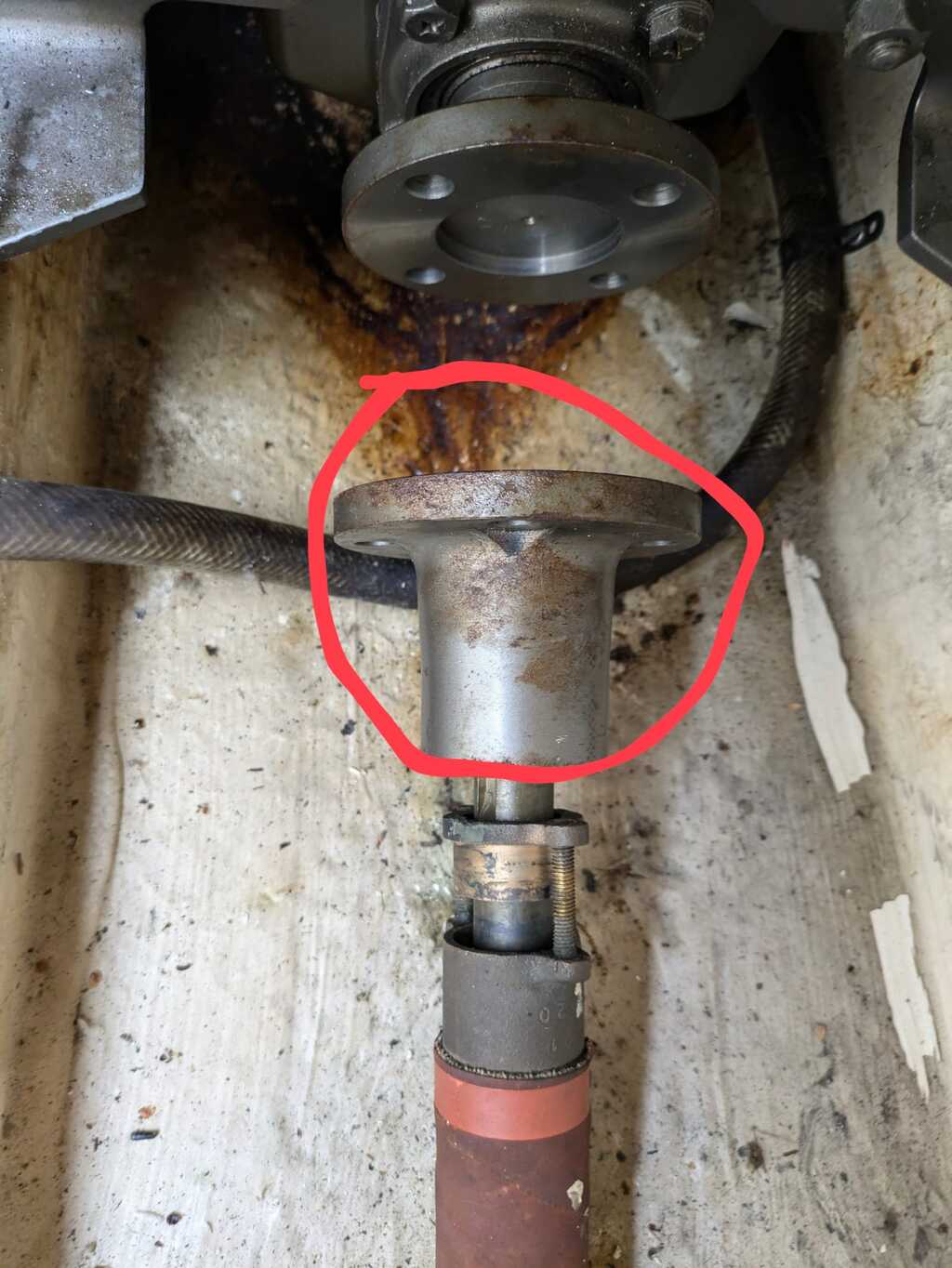

On arrive pas à enlever le joint. Soit on doit lever le moteur (pour retirer l'arbre qui est bloqué par le safran) soit de l'autre coté(coté moteur de l'arbre) la pièce entourée en rouge sur la photo 3 n'a pas l'air amovible.

*Question: *
Est-il possible d'enlever le joint et/ou de seulement changer la tresse sans retirer l'arbre de l'hélice? Pourriez-vous détailler la procédure?

Je vous joint des photos pour que ce soit plus clair. Si la partie entourée en rouge s'enlève de l'axe ça arrangerait bien nos affaires, mais on ne voit pas comment. De même, si en l'état, on peut changer la tresse sans enlever le joint de son axe ça nous arrange aussi.

Nous vous remercions par avance pour vos partages d'expériences dont nous manquons cruellement (pour le moment);)

Bonne journée et Bon vent !

Guillaume T

L'équipage
#aquila#jointpresseetoupe#renovation#tresse
capguillocapguillo
1j
d-dayd-day
1j

bonjour a toi aquiliamis le joint que tu montre ne vient pas de ton presse étoupe ça vient de ton tourteau la tresse de ton presse étoupe est la ou y a les 2 vis après ton tourteau , tu les dessert complétement et la tu va trouvé dedans ta tresse .

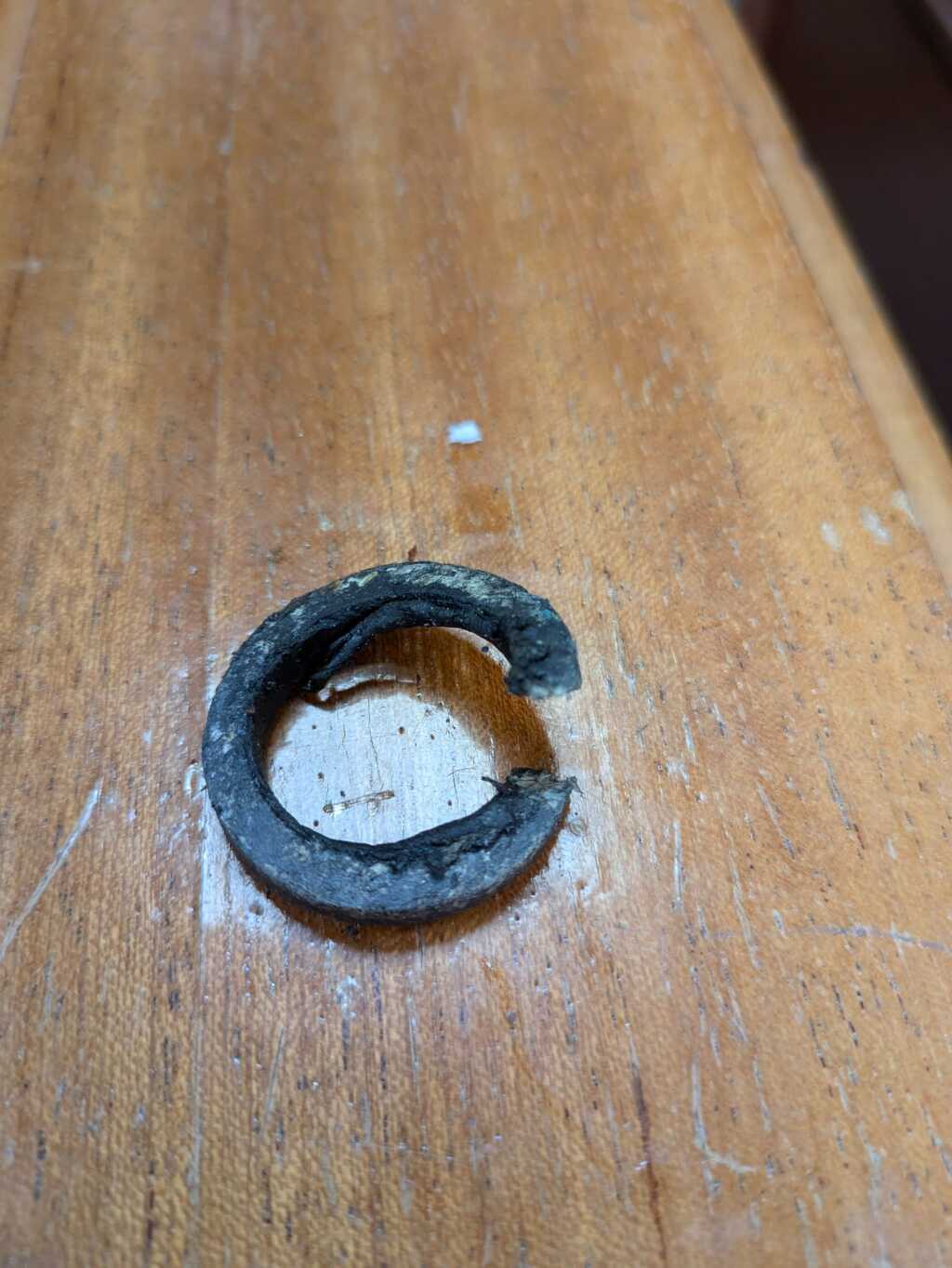

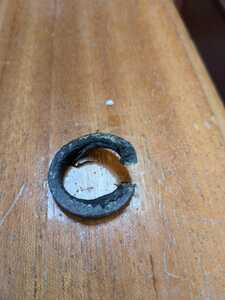

capguillo:Merci, le joint provenait bien du presse étoupe en plus de la tresse. Faut-il en remettre un ou la tresse est suffisante?·le 04 juil. 05:43
Ajouter un commentairePublier
PolmarPolmar
1j

Un tire-bouchon est pratique pour retirer les tours de tresse.

capguillo:Merci pour l'info, à tester ·le 04 juil. 05:44
Ajouter un commentairePublier
aquilalarocheaquilalaroche
1j

Il n'y a pas de joint au tourteau, si je ne m'abuse.

Un tourteau se démonte mais il peut être bloqué sur l'arbre. On voit pas bien sur la photo mais il doit être monté avec une clavette (il y a une fente sur l'arbre). Faudrait voir l'autre coté du tourteau.

Quand tu l'auras démonté, effectivement tu pourras remettre de la tresse dans le presse-étoupe.

capguillo:En effet pas vu de jointl'autre coté idem, 0 fentePour le moment le démontage est un échec (bloqué) Merci·le 04 juil. 05:47
Ajouter un commentairePublier
Mathieu Enfant SauvageMathieu Enfant Sauvage
1j

Bonjour, La partie entourée est le tourteau, le presse-étoupe avec ses tresses se trouve en dessous (les 2 vis permettent de serrer les tresses)
Il n'y a pas besoin d'enlever le tourteau ou la ligne d'arbre pour changer les tresses du presse étoupe.
Par contre il est intéressant de savoir si le bateau est à flot ou à terre. Certains expérimentés le font à flot, pas moi!
Il existe plein de tutos sur heo ou youtube pour changer les tresses, avec le biseau et les décalages 60° qui vont bien. Ce n'est pas très difficile, il faut se lancer!

aquilalaroche:Je parierais que le bateau est au sec, vu ce que dit carguillo : "On à bien avancé. On espère pouvoir le mettre à l'eau cet été. "·le 03 juil. 20:04
capguillo:Merci pour ces infos. En effet le bateau est au sec. Auriez vous un lien à nous recommander pour le tutos sur heo?·le 04 juil. 05:50
Mathieu Enfant Sauvage:Voici 2 exemples, il y en a d'autres:Pour le changement des tresseswww.youtube.com[...]/watch Pour retirer le tourteau:youtu.be[...]SVx7tcg ·le 04 juil. 10:06
capguillo:Merci!·le 04 juil. 10:42
Ajouter un commentairePublier
Van de BootVan de Boot
1j1j

On peut très bien changer une ou deux spires de tresse sans reculer l'arbre. Il suffit de démonter le fouloir, enlever la vieille tresse et remettre la nouvelle par tronçons. C'est une opération que j'ai faite quelques fois bateau dans l'eau.
Mais si l'on peut reculer l'arbre et enlever le presse-étoupe, c'est plus facile et ça permet un bon nettoyage.
Si vous êtes deux, un dehors qui bloque l'arbre en tenant fermement l'hélice contre le safran et l'autre à l'intérieur qui frappe sur le tourteau, ça doit venir sans trop de difficultés.
Au remontage, penser à graisser la clavette et l'extrémité de l'arbre en prévision de la prochaine fois...
VdB

capguillo:Bonjour et merci pour votre réponse. Le tourteau est bien bloqué malgré l'utilisation de votre méthode.On va se contenter de changer la tresse. Auriez-vous un type de graisse à nous recommander? ·le 04 juil. 05:54
Van de Boot:N'importe quelle graisse marine fera l'affaire... VdB·le 04 juil. 08:27
Ajouter un commentairePublier
docegodocego
1j

pour retirer le tourteau emmanché avec une clavette il faut remettre l'écrou sur l'arbre pour ne pas

endommager le filetage puis une

douille

rapprocher les 2 flasques et resserrer les 4 boulons

l'arbre conique va s'extraire par pression ...

capguillo:Bonjour et merci pour votre réponse. on aimerait tester votre méthode pour retirer le tourteau mais je ne suis pas certain d'avoir bien compris, notamment l'histoire de douille? Pouvez-vous nous préciser la méthode?·le 04 juil. 05:58
aquilalaroche:Entre les 2 tourteaux que tu vas rapprocher, celui du moteur et celui de l'arbre, en resserrant les 4 boulons, il faut mettre un truc qui fera appui coté tourteau moteur et sur l'écrou que tu auras remis en place. Le tourteau arbre cherchera à aller vers le tourteau moteur et glissera sur l'arbre qui, lui, ne pourra plus se déplacer vers le tourteau moteur.OK ?·le 04 juil. 09:04

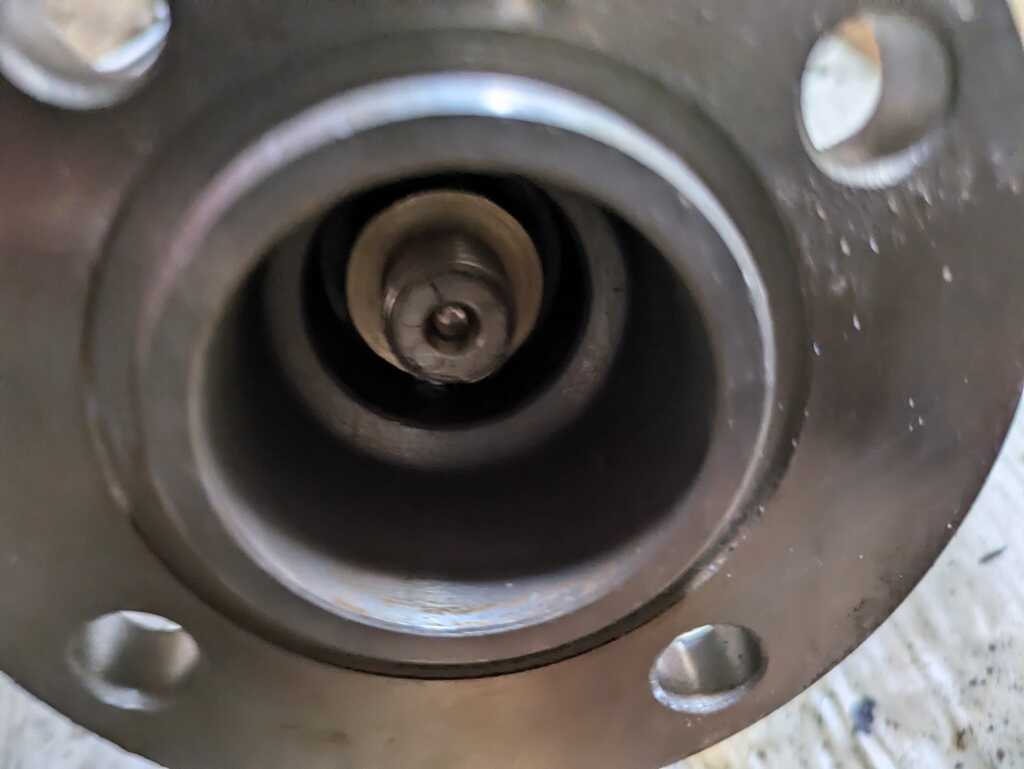

capguillo:Ok compris pour la douille. "sur l'écrou que tu auras remis": on parle de la visse à pointe arrondie qui vient se fixer sur le dessus du tourteau arbre, perpendiculairement à l'arbre? Sinon je n'ai rien enlevé d'autre sur les tourteaux. Il y a bien un pas de vis dans le tourteau arbre (cf photo 1) mais pas de tête pour dévisser. Merci pour ton aide, on va essayer samedi.·le 04 juil. 10:52
Ajouter un commentairePublier
carolicerobertcarolicerobert
20h

c'est un tourteau avec clavette (sur l'arbre)
a l'intérieur de ce tourteau il y a un écrou qu'il faut desséré et le tourteau sera libre (mais dur à enlever c'est là qu'il faut comme le dit Docego de mettre une douille a écrous à l'intérieur du tourteau de l'arbre et de faire comme si on re-accoupler le tourteau moteur et le tourteau arbre avec leurs boulons, comme avec un extracteur)
il faut vérifier si l'arbre n'est pas usé là ou les tresses frottent sinon si c'est usé il
faut déplacer l'endroit du frottement en allongeant la durite qui est sur le tube d'étambot
ou remplacer ce presse étoupe par un joint tournant genre volvo

capguillo:haaaaaa, je viens de comprendre pourquoi il y a un pas de vis sans tête dans le tourteau arbre (photo 1). C'est ça l'écrou qu'il faut dévisser? Avec une douille? (écrou sans tête???) Et un fois dévissé, laisser la douille en place et remettre les 4 écrous pour resserrer les 2 tourteaux ce qui devrait libérer l'arbre? Merci pour vos conseils ·le 04 juil. 11:03
Mathieu Enfant Sauvage:Oui tout à fait! Pour ma part j'avais du racheter une douille (du 19, du21 ?, à vérifier ) car ma douille bricotruc était trop épaisse et n'arrivait pas à bien descendre autour de l'écrou. Je pense qu'on a le même montage d'origine avec ysm12.·le 04 juil. 11:09
JRG:BonjourPour l'ecrou , Verifier mais il me semble que c'est un pas a gauche.Sinon si vous devez reculer l'arbre, Plutot que sortir un moteur verifier si en demontant l'inverseur cela donne sufisament de place pour le sortir.Ce fut le cas sur mon bateau.·le 04 juil. 18:16
Duduche Braz:sinon tant qu'à lever le moteur, en profiter pour changer les silent-blocs...·le 04 juil. 19:48
Ajouter un commentairePublier
Duduche BrazDuduche Braz
20h

Changer la tresse peut se faire sans démonter le tourteau ni quoi que ce soit d'autre...
Il faut retirer la vielle tresse, pour ce faire j'utilise un pic à crabe (qui sert à manger le crabe, pas à le pêcher) et remettre la tresse neuve en positionnant les coupes en les décalant et en repoussant les tronçons un à un avec la bague de serrage...
A faire à sec de préférence mais on peut le faire à flot en laissant la tresse du fond.

capguillo:Merci pour vos conseils, on aurait bien aimé enlevé une fois le tourteau de l'arbre histoire de gagner en expérience mais si on y arrive pas on changera la tresse sans démonter.·le 04 juil. 11:06
Ajouter un commentairePublier
Dim31Dim31
12h

Oui ça me semble une bonne idée de profiter de la situation pour sortir le tourteau !
Si ça force trop avec la méthode Docego, laisser les vis en tension et chauffer 5 minutes le tourteau avec une lampe à souder... je serais étonné que ça ne vienne pas

Dim31:Ou bien, sous tension, frapper le tourteau sur sa partie cylindrique, marteau et masse en appui de l’autre côté ·le 04 juil. 17:20
Ajouter un commentairePublier
PolmarPolmar
8h

Quel genre de tresse envisagez-vous?
