Rendement panneaux solaires

Bonjour,

J'ai deux panneaux solaires de 100W chacun, connectés à deux régulateurs MPPT de 10A chacun.

Tout marchait bien cet été et je me suis meme vanté ici de produire 6.5 A par panneau en aout en Bretagne !

Maintenant, et je suis aujourd'hui à Lisbonne, ils produisent 2,2 A à eux deux en plein cagnard et dans l'après midi ! Pourtant je crois bien ne rien avoir changé !

Les diodes des régulateurs me disent que tout va bien et qu'ils chargent ! Les batteries sont à 12,7 ! Ils devraient débiter plus pour les faire monter à 13,8 en charge, non ?

J'avoue ne pas comprendre !

L'équipage
27 oct. 2012
27 oct. 2012

En effet, ce n'est pas normal.
Vérifie peut-être ta connectique.
Il doit y avoir de l'occidation quelque part.

27 oct. 201227 oct. 2012

Difficile de répondre sans connaître la taille de ton parc et la manière de mesurer
Mesure des batteries débranchées et avec un temps de repos de quelques heures, seul moyen de savoir si elles sont complètement chargées (12,7 V) ou non.
Précision des mesures: un bon voltmètre numérique, directement sur les cosses débranchées, pas au tableau ?
Si tu as un parc important, il est peut-être presque plein (90-95%) donc l'intensité de charge mesurée sera faible, mais le voltage devrait être un peu plus élevé.
Le rendement des panneaux est un peu plus faible quand ils sont très chauds (la norme est à 25°, ce qui n'est jamais le cas en plein soleil, sauf peut-être au Groenland) mais pas à ce point.
Il n'est pas facile de tester les panneaux eux-mêmes.
Si tu as un chargeur de quai, que se passe-t-il ?

27 oct. 2012

Je laisse les batteries se vider se soir sans charge et je testerai demain à midi...

27 oct. 2012

Bonjour,
1 - as tu vérifié l'état visuel des panneaux et cellules?
2 - tu peux tester en mettant un amperemetre en court-circuit direct sur le panneau pour vérifier sa performance. tu sera déjà fixé sur ce point
3 - tu peux brancher - temporairement - un panneau en direct sur la batterie et mesurer le courant de charge.
4 - ça ressemble quand même à une erreur dans la prise de mesure, la tension indiquée est-elle bien celle de la batterie chargée par le panneau?

27 oct. 2012

Oui tout ça est fait dans les régles (autant que je sache) ! Je fais exactement les memes mesures que cet été ! La tension des batteries montait à 13,8 si je me souviens bien ! La, à 12,7, ca charge presque plus.

Mais le soleil était déjà un peu bas (j'ai fait ça en rentrant de nav). Je regarde précisément demain à midi !

28 oct. 2012

Ton regulateur n'a t il pas la possibilité de t'afficher ce qu'il recoit des panneaux et ce qu'il "met" dans tes batteries ?
De toutes facons lorsque les batteries sont quasiment pleine tu devrais plutot etre aux alentour de 14 volts
D'un autre cote si tes panneaux sont horizontaux et que le soleil etait bas lors de tes mezsures ... faut pas t'etonner .
Pour nous si l'on oubli e basculer les panneaux c'est largement du simple au double.
Et lorsque les batteries sont "pleines" nous pouvons avoir à (arrivée un Un 5/6 amps et à la sortie un 0,2 amp .
En general c'est jours la tout ce qui doit etre rechargés est branché pour ne pas "gacher" :pouce:

28 oct. 2012

j'ai une installation avec 130w de panneaux un regul mppt et 240Ah de batteries gel .
mon parc de batteries est insufisant car généralement les batteries sont pleines vers midi donc toute la charge de l'aprés midi est dissipée par le regulateur qui evidement ne debite plus rien ,je vois sur mon controleur de batteries le debit instantané dans les deux sens conso et charge
c'est vers 10h que la charge est maximum après elle baisse
ce qui est normal .
si la tension de tes batteries ne depasse pas 12.7v il faut chercher de ce coté la ,il y en a peut étre une qui a un élément defectueux ,mais dans ce cas le debit du régulateur devrait etre maximum ,ce qui n'est pas le cas
comme tu as deux régulateurs ce serait quand meme bizarre qu'ils soient tous les deux défectueux .
donc verifier la connectique avant tout
alain

28 oct. 2012

As tu vérifier ton voltmêtre ?

28 oct. 2012

Merci pour toutes vos remarques, judicieuses de surcroit !

J'attends midi pour voir. Aujourd'hui c'est tempete de ciel bleu ici !

28 oct. 2012

Il est 10:30 h et la charge monte à 3,5 par panneau... En fait tout à l'air d'aller. Il devait etre trop tard hier soir et je ne devais pas etre remis de la nav !

28 oct. 2012

Bon, 3.5 A à midi local ! J'ai rien changé depuis cet été !

Etrange !!!

28 oct. 2012

quelle est la tension en sortie des panenaux à vide ?
quelle est la tension à l'entrée des régulateurs qd ça débite au max ?
les panneaux sont-ils propres ?
n'y a-t-il pas une ombre portée ? genre bimini qui est ds un coffre en Bretagne ... :-p
sinon vérifier si une batterie n'est pas HS, qd tu tournes au moteur, à combine la tension ?
comment est ton circuit, avec un cyrix ou tt est séparé ?

à savoir aussi que le soleil au Portugal n'est pas le même qu'en Bretagne, pourquoi aller là bas alors qu'il fait si beau chez nous :jelaferme:

bon c'est étrange cette fuite, il y a peut être une taxe à payer là bas !!! :reflechi:
JL.C

28 oct. 201228 oct. 2012

Lorsque tu lis 3,5 amp à combien sont tes batteries 13, 13 7 , etc si par exemple elle sont vers 14 volts à un moment tu te retrouveras comme nous : 5/6 en entrée depuis les panneaux et seulement 0,2 en sortie vers des batteries pleines .
Si tu fais tourner un truc energievore est ce que les amps mis dans tes batteries augmentent ils 4 ,5 ou plus ?
Sinon comme ecrit plus haut une ombre portée même minime ?

Au fait au sujet de panneaux , quelqu'un a t il experimenté ces modeles :
www.soitec.com[...]entrix/

28 oct. 2012

Je dis au début qu'ils ne délivrent que tres peu quand la batterie est à 12,7 !

En fait, en les orientant, ça donne bien... Je ne devais tester qu'à midi cet été ;o)))

La tension en entrée de régulateur est vers 19 V. Tout semble donc etre normal. C'est l'hiver...

28 oct. 2012

Bin non, c'est l'hiver que ça donne le plus, par temps froid et ensoleillé

29 oct. 2012

en effet ça semble normal, à vide ça doit tourner autour de 22v, les panneaux semblent ok
reste les batteries
et les régulateurs, sont-ils en // sur le même parc ? si oui, il y en a peut être un qui "consomme"
JL.C

29 oct. 2012

bjr,
normalement les panneaux devraient charger plus en hiver qu'en été ils chauffent moins et le soleil est plus près de la terre c'est uniquement le temps d'ensoleillement qui diminue
et les nuages augmentent ..
alain

29 oct. 2012

La distance Terre_Soleil varie très peu (moins de 2%) avec la saison. L'influence sur le rayonnement est très faible.
C'est l'inclinaison qui a un role majeur.
Le meilleur rendement d'un panneau solaire ne peut être obtenu qu'en haute montagne, air très froid et surtout très sec. En mer, il y a toujours de la brume, même si on ne la voit pas avec nos petits yeux, et la distance d'atmosphère à franchir est grande.

29 oct. 2012

Et l'inclinaison sur l'horizon quand meme !

29 oct. 2012

les panneaux SOITEC ont un meilleur rendement que les classiques avec leur systeme de lentille de fresnel qui concentrent les rayons lumineux mais il y a toujours un mais ils doivent etre perpendiculaires au soleil pour bien fonctionner autrement c'est la cata le systme de concentration ne fonctionne plus .
evidemment si on pouvait avoir ceux de la nasa mais je crois qu'ils ne sont pas dans nos moyens
alain

29 oct. 2012

Sur les satellites, ce sont des multi-jonctions si je ne me trompe... Ca arrivera pour nous un jour !

30 oct. 2012

Essaie donc de toucher tes batteries voir s'il n'y en aurait pas une qui chauffe. je sais bien que ça n'a rien à voir mais avec l'électricité on peut s'attendre à tout.

30 oct. 2012

Non, tout va bien coté batteries...

Je pense que j'ai du tester tard l'autre jour (de retour de nav). En fait en les orientant, c'est normal me semble t-il. Mais moins qu'en Aout en Bretagne en tout cas !

30 oct. 2012

bonjour,

tu pourrais aussi brancher le panneau seul sur une seule batterie, en direct sans le régulateur et faire les mesures de tension et d' intensité.
Ensuite relier la batterie au circuits du bord, pour allumer un ou plusieurs consommateurs (lampes..) pour faire chuter la tension jusque environ 13V tout en relevant l'intensité produite.

ça lèverait le doute sur les panneaux...

Jean

31 oct. 2012

Il faut vérifier du côté des panneaux, il me semble que c'est quand même trop faible. Avec une loupe suivre le tracé des pistes entre les cellules. je ne serais pas surpris qu'une ou même plusieurs pistes soit coupées ou oxydées (si si ! ça arrive!)
Ca n'empêche pas d'avoir les volts qu'il faut mais l'ampérage devient faiblard. Il faut faire vite afin de se faire éventuellement rembourser par la SAV.
Le matériel actuel devient de moins en moins cher mais aussi de moins en moins fiable à moins que ce soit du vieux matos qui commence à lâcher. Nos panneaux de 9 ans d'âge ne faiblissent pas de façon significative mais à l'époque c'était du costaud (mais cher !)

20 mai 201516 juin 2020

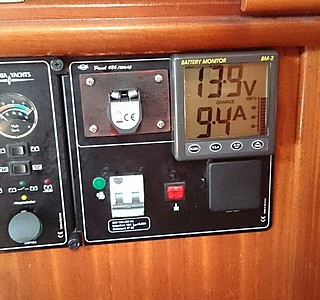

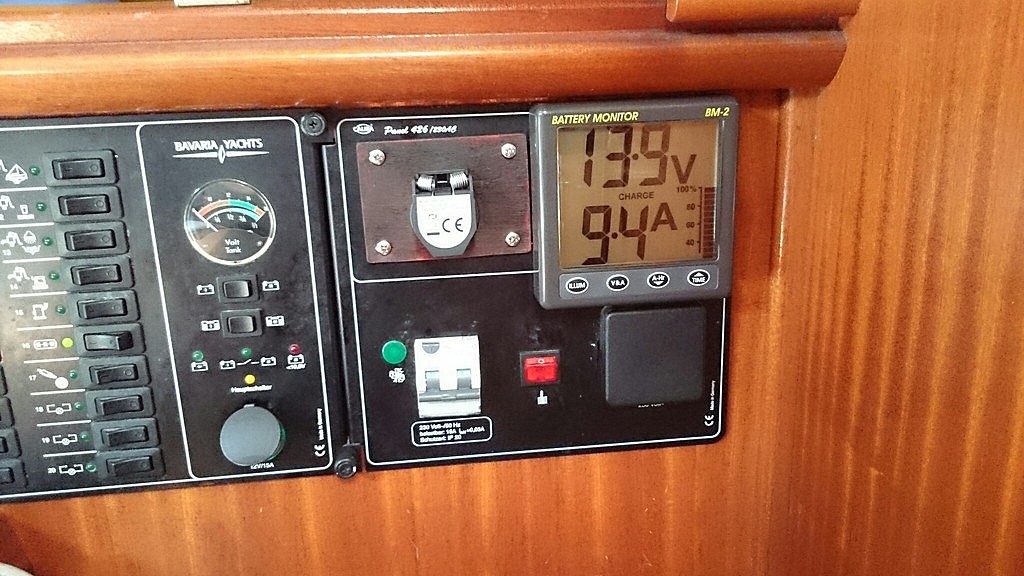

J'ai installé il y a quelques jours le Battery Monitor BM2 de Nasa car je ne savais pas ou j'en étais en consommation électrique. Cela m'a permis déjà de mieux régler mon frigo qui tourne moins et fait plus de froid.

J'ai deux panneaux de 75w chacun à plat et fixes qui doivent avoir 4 ou 5 ans.

La charge max constatée en plein soleil (Grèce) est de 9,5A (9,4 quand j'ai pris la photo) mais en moyenne elle est de 4 à 6A.

Je pense installer une articulation pour pouvoir orienter les panneaux.
