Remplacer un st 60 wind par un i60

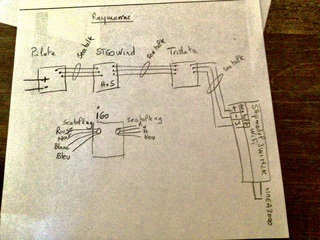

Bonjour j ai changé mon st 60 wind par une i60 car le cadran ne fonctionnait plus Hs. Comme vous pouvez voir dans le croquis j avais un réseau sea talk qui fonctionnait bien via un shipmodul wifi qui me permet de récupérer les infos sur iPad. La liaison se fait par du sea talk 3 fils rouge noir jaune alors que le sea talk ng 4 fils rouge noir blanc bleu.

Est ce qu’un câble sea talk /seatalk ng suffit ou faut il crée un réseau nmea2000 . Auriez vous des solutions à me proposer.
Merci.

L'équipage
#Electronique
NICO0703NICO0703
17 juil. 2023
NICO0703NICO0703
17 juil. 2023

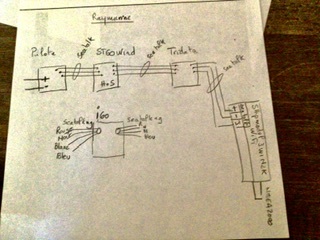

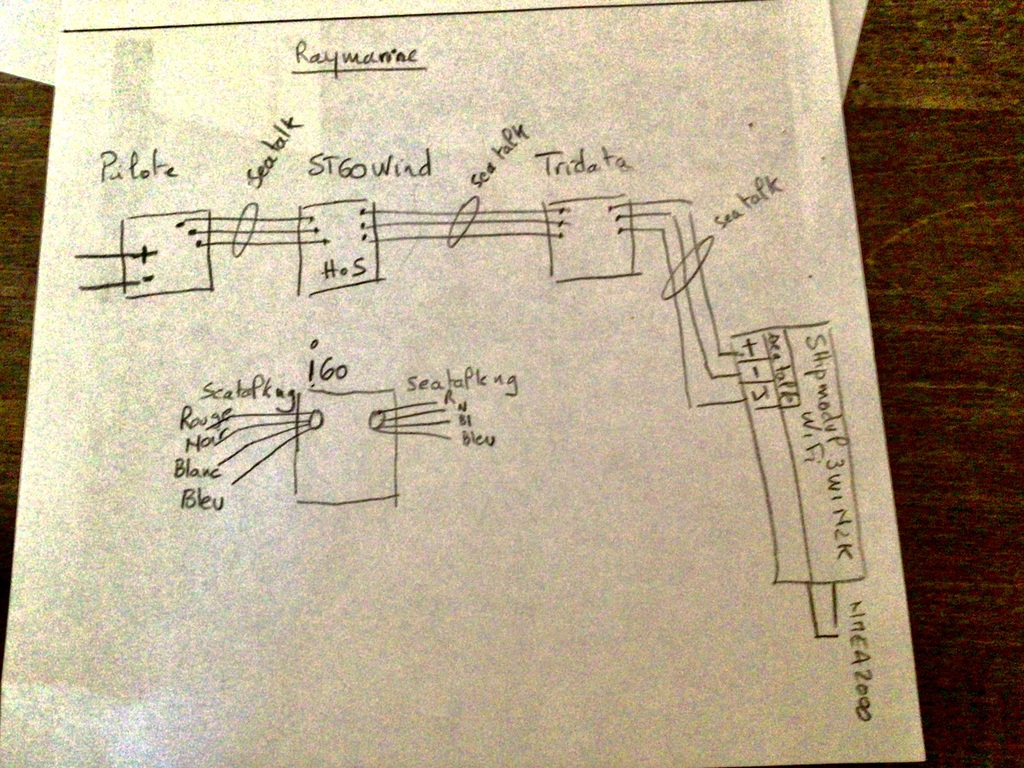

Croquis agrandi désolé.

peperepepere
17 juil. 202317 juil. 2023

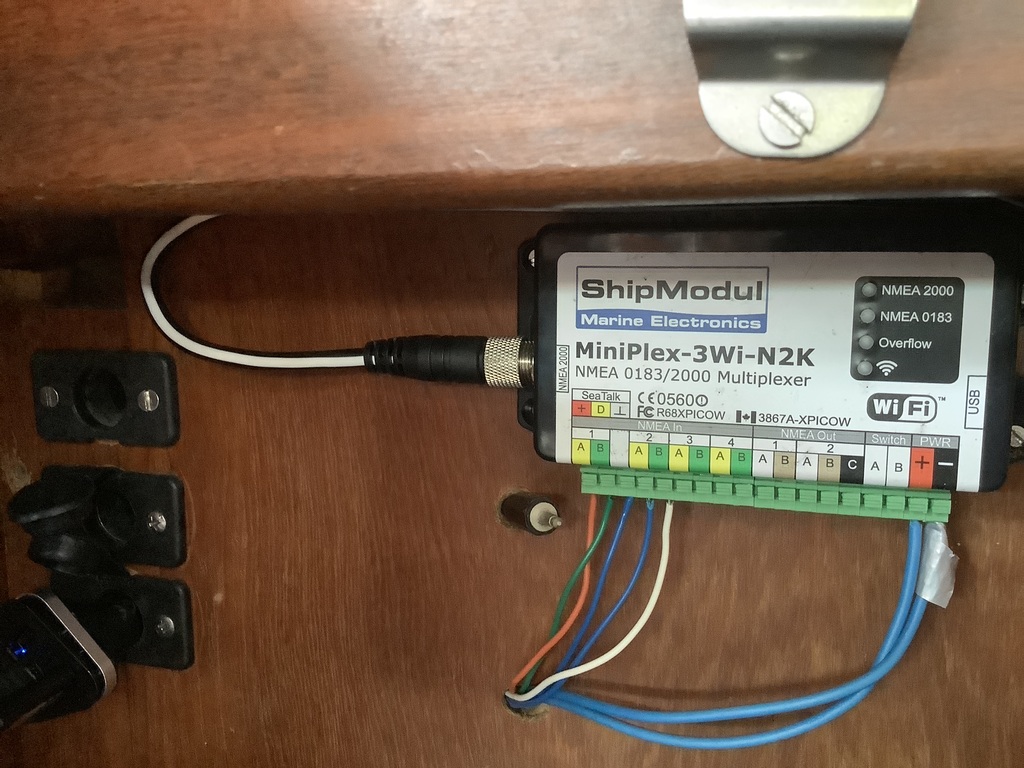

Il y a une prise pour seatalkNG/nmea 2000 sur le shipmodule : celle sur le coté ici à gauche : voir photo

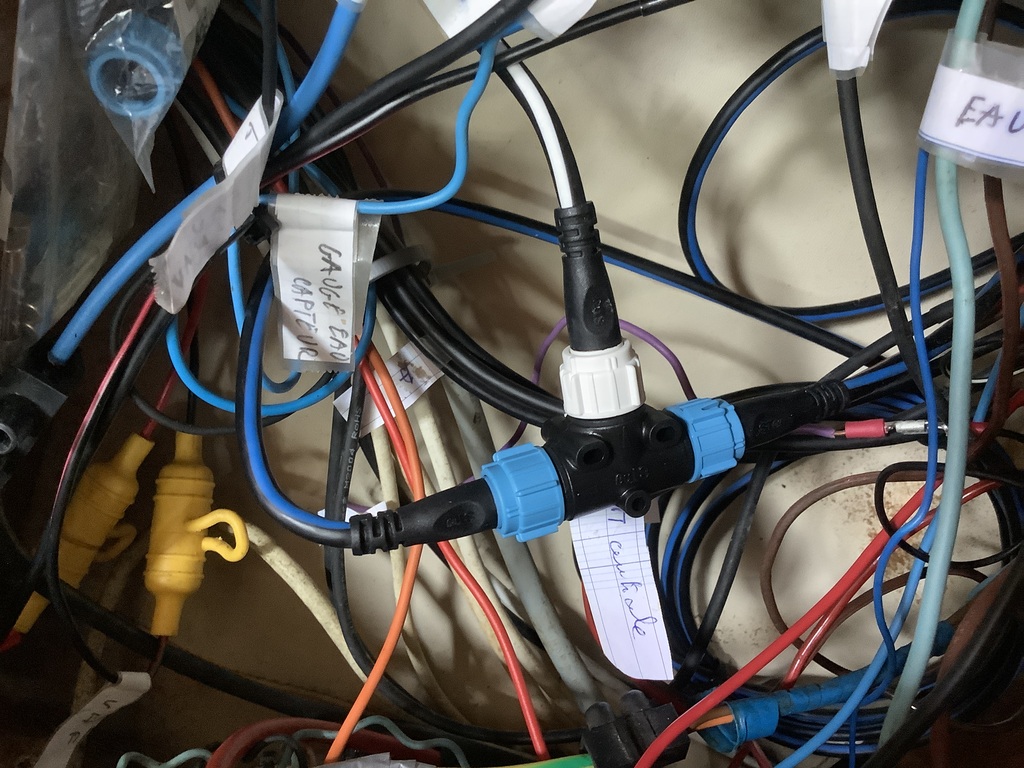

Il faut juste ajouter un T au circuit seatalkNG et un câble noir et blanc pour aller au ship module

NICO0703:Pourrais-tu me faire un croquis en partant du pilote - merci ·le 17 juil. 2023 22:51
pepere:Pas besoin de croquis. Tu as ton réseau seatalk. Tu le gardes tel quel et tu achètes un câble seatalk ng que tu branches de ton i60 sur le shipmodule. Je pense que ca suffit.Sinon tu as tous le details des branchements seatalkNG sur le site de Raymarine. En cherchant un peu .·le 17 juil. 2023 23:01
pepere:Comme tu le vois sur ma premier photo j’ai du seatalk et aussi du seatalkNG branché en même temps sur le shipmodule. Et tout communique de concert sans rien avoir eu à faire. ·le 17 juil. 2023 23:03
pepere:Et j’ai même du vieil nmea 183 tout bête branché aussi dessus.·le 17 juil. 2023 23:03
pepere:Et pour rappel si c’était pas clair, le seatalkNG c’est un type de branchement uniquement. Le protocole de com c’est du nmea 2000·le 17 juil. 2023 23:01
pepere:Sinon tu as ce forum avec pas mal de renseignements. Je l’ai beaucoup utilisé pour relier mon pilote auto ( seatalkNG/ nmea 2000) avec les instruments qui sont en seatalk. ·le 18 juil. 2023 11:25
pepere:forum.raymarine.com[...]ead.php ·le 18 juil. 2023 11:22
Ajouter un commentairePublier
f_blcf_blc
17 juil. 2023

Comment fais-tu pour passer de ton installation Seatalk à seatalk NG ?

NICO0703NICO0703
18 juil. 2023

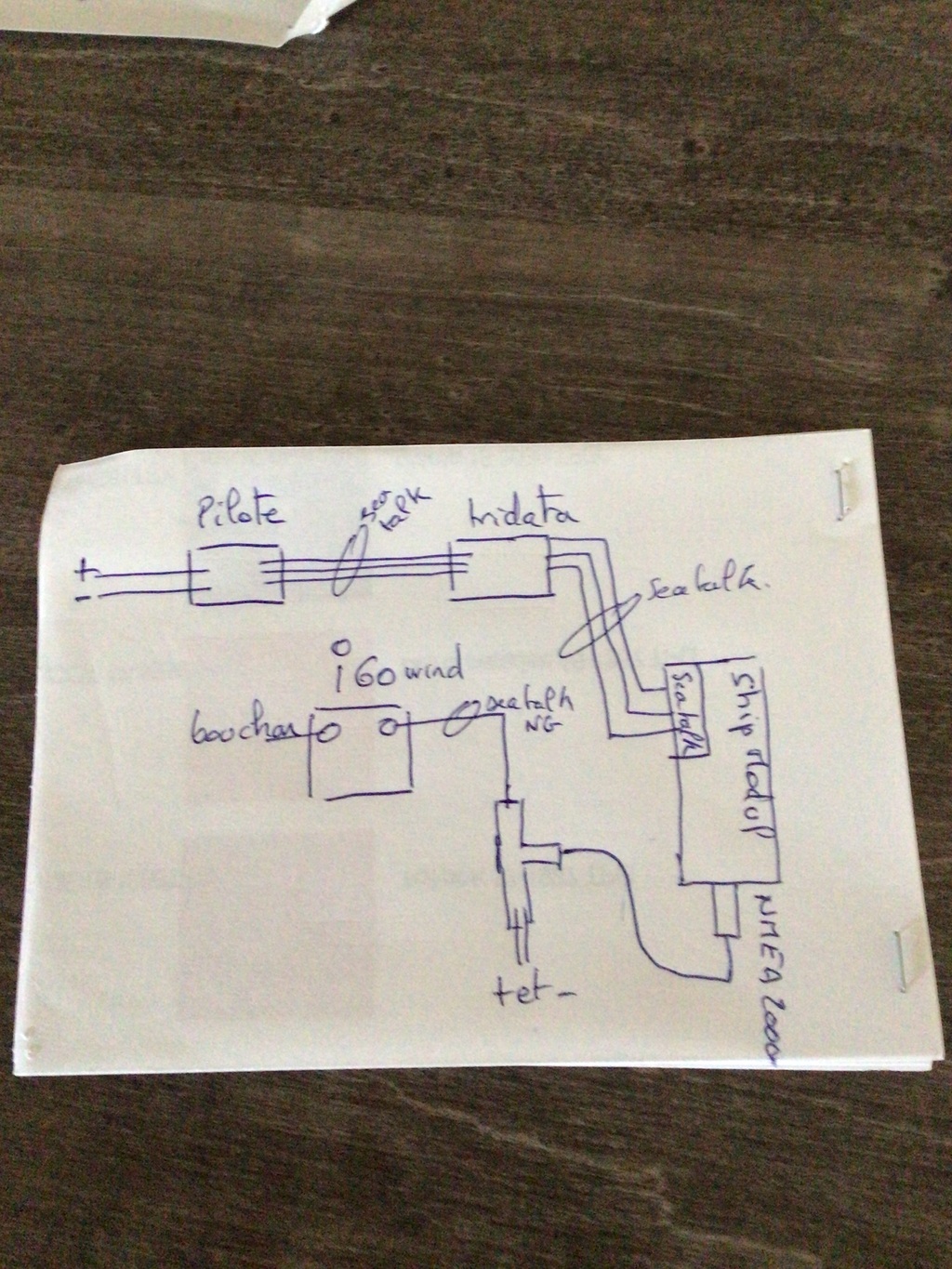

Bonjour est ce que ce schéma est correct.je ne sais pas s’il faut alimenter + et - à ce niveau

pepere:Tu dois avoir un schéma de branchement avec ton i60. Je pense qu’effectivement ton écran doit être alimenté. ·le 18 juil. 2023 17:29
VENTS:L'alimentation électrique se fait par les prises SeaTalkNG·le 18 juil. 2023 17:31
NICO0703:Les schémas avec la notice d’utilisation son tous des schémas associés avec d autres appareils en stng·le 18 juil. 2023 17:55
pepere:@VENTS oui mais à condition d’avoir un circuit principale seatalkNG alimenté. Ce qui n’est pas le cas ici je crois. Donc il faut bien l’alimenter. ·le 18 juil. 2023 19:10
VENTS:Pas forcement, il suffit d'utiliser un cordon A06047 de chez Raymarine.L'alimentation va venir par la prise Seatalk (fiche à 3 bornes)·le 18 juil. 2023 20:58
Ajouter un commentairePublier
