Remplacement Raymarine ACU100 par ACU200

Bonjour,
Très déçu par mon pilote Ev100 (neuf, mis en vente, pour ceux que cela intéresse), j’ai fait l’achat d’une EV200 (avec vérin).
Ma question est la suivante : pour s’éviter une installation alors que le câble d’alim de l’ACU100 sont disponibles, peut on utiliser ce dernier (peut être en changeant la résistance ) ?
Merci à vous

L'équipage
#raymarine
ChrisTarifa69ChrisTarifa69
04 nov. 2024
FredericLFredericL
04 nov. 2024

Regarde les manuels d'installation, tu verras s'il y a des différences de câblage.
A priori il n'y a pas de résistance sur les câbles d'alimentation, et le 200 pouvant fournir au vérin plus de courant que le 100 devrait être alimenté par des câbles de section plus importante. Regarde si la section des câbles est suffisante.

cowboy bebop cowboy bebop
04 nov. 2024

Salut Chris,

c'est avec l'actionneur wheel que tu as eu des soucis et tu n'es pas le seul. Ce truc est une vraie plaisanterie mais raymarine continue a le vendre...

Le EV100 est la partie pilote ne pose pas de soucis.

LE EV200 est la même base avec une gestion du débrayage vérin et passe plus de puissance.

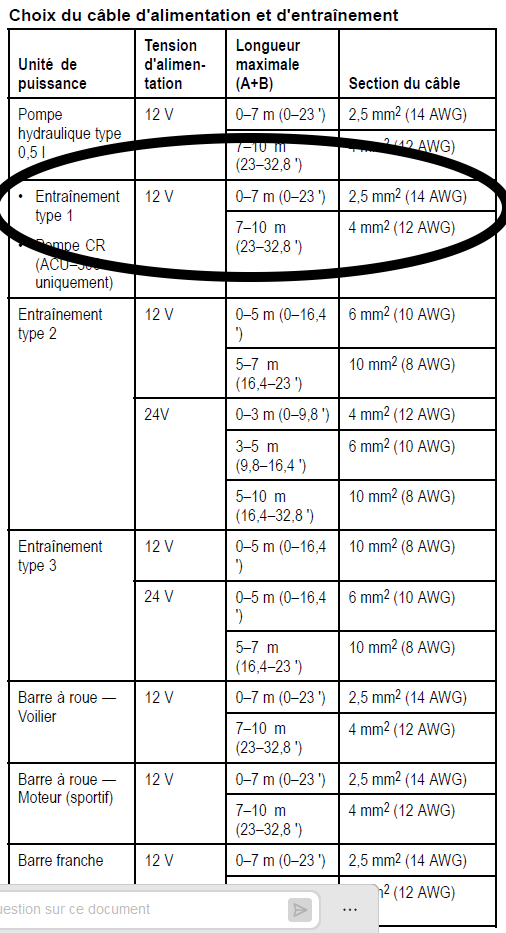

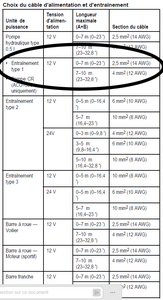

Pour les sections de cale et calibre du fusible pour alim de l'ACU voir en page 27 du manuel :)

media1.svb-media.de[...]-09.pdf

ChrisTarifa69ChrisTarifa69
04 nov. 2024

Merci mille fois ! Je ne vois qu’une section de câble proposée (pour alimenter ACU 100 ou 200), avec néanmoins des fusibles à prévoir différents. Tu as la même lecture ?
Bonne journée !

cowboy bebop :Chris, c'est lequel ton actionneur ? ·le 04 nov. 13:16
Ajouter un commentairePublier
ChrisTarifa69ChrisTarifa69
04 nov. 2024

Bonjour cow-boy,
Quand tu dis actionneur, tu parles de l’unité centrale ?
J’avais un ACU100. Je l’ai remplacée par un ACU200.
Cdt

FredericLFredericL
04 nov. 2024

Actionneur=vérin

ChrisTarifa69ChrisTarifa69
04 nov. 2024

Le vérin est un Raymarine T1

FredericLFredericL
04 nov. 2024

La section du câble dépend de sa longueur.
2,5 mm2 jusqu'à 3 m de long, 4 mm2 jusqu'à 5m.
La longueur est la longueur cumulée tableau electrique-ACU et ACU-vèrin.
Il faut un fusible ou un disjoncteur de 20 A au départ du tableau.

cowboy bebop :je vois jusque 7m pour 2,5mm2·le 05 nov. 07:45
FredericL:raymarine.app.box.com[...]3483197 pages 76-77·le 05 nov. 09:31
cowboy bebop :J'ai mis aussi un lien au dessus voir page 27.·le 05 nov. 09:39
FredericL:Il y a une doc de 2013 et une de 2024. L'ACU 200 peut fournir 15 A en continu et le courant maxi du vérin T1 est de 10 A. Les valeurs de 2024 correspondent à une perte de tension de 4% à 10 A. ·le 05 nov. 10:06
cowboy bebop :doc 2024, parfait :) ·le 05 nov. 10:35
Ajouter un commentairePublier
LeMokoLeMoko
04 nov. 2024

Bonjour Christarifa 69

Peux tu développer ta déception avec l' ACU 100.
En revanche le T1 et AC200 c'est mon montage de l'hiver dernier j'ai fais +/- 900 Mn avec que du bonheur.
Le Mode vent est super bien sur bien régler les voiles au préalable.
Installation prise en main trés facile.

Le Moko

ChrisTarifa69ChrisTarifa69
04 nov. 2024

Hello, déjà merci beaucoup pour vos réponses. C cool, autant d’expertise :-)
Pour la version wheel, j’ai galèré des mois à essayer de le régler, sans grand succès. Une première roue a cassé (avec la pression : elle crissait de plus en plus… jusqu’à se craqueler). La deuxième crissait également. Elle bloquait la barre (qui devenait dure à tourner, avec le pilote désactivé), puis derrière, la roue se désactivait toute seule, sans vraiment qu’il y ait trop de vent. Bref, pas une réussite …

red skyred sky
04 nov. 2024

Vous pouvez mettre le moteur ou vérin d'une autre marque plus efficace, il faut juste vérifier que le câblage soit suffisant.

ChrisTarifa69ChrisTarifa69
05 nov. 2024

Merci. J’ai hésité entre le Raymarine et le Lecomble & schmidt et finalement opté pour le premier (promi sur le pack E200).
Bonne journée

LeMoko:Pour la section franchement te prends pas le choux de plus nous parlons de - de 10m alors passe un 6mm² c'est pas cela qui crève le budget. ·le 05 nov. 09:54
cowboy bebop :c'est 2,5mm2 ou 4mm 2 Si son bateau est déjà câblé en 2.5mm2 et que cela suffit, pourquoi mettre du 6 mis à part repasser un câble qui ne passer peut être pas dans les borniers de fusible ? ·le 05 nov. 09:57
LeMoko:Pourquoi.. parce j'ai glissé sur les touches et je voulais dire 4mm² ·le 05 nov. 12:53
ChrisTarifa69:Clair ! Je vais regarder si j’ai du 2,5 ou 4 installé … si je pouvais me dispenser de recaler, cela serait top·le 05 nov. 19:38
Ajouter un commentairePublier
CB38CB38
05 nov. 202405 nov. 2024

je profite de se fil ,car ce weekend mon pilot fessais des siennes , quel qu'un sait ou trouver les pièces (cage a billes et vis sans fin et moteur ) du vérin de barre franche ST4000

FredericL:Essaye ici : uchimata-shop.fr[...]/ ·le 05 nov. 15:33
CB38:merci j'avais vu mais ils ont que le moteur le montage intérieur de se vérin est vraiment pas top , je l'avais déjà opérer l’année dernière car il beugais a cause d'humidité qui était rentrer , nettoyer et graisser et mis un soufflet protection ça la juste prolonger d'une saison , j'avais vu qu'il avait pris du jeu bague a bille et vis sans fin , ,, bon je vais mettre a la place un vérin pc nautique est faire une bonne protection contre les embruns ·le 05 nov. 16:20
Ajouter un commentairePublier
ChrisTarifa69ChrisTarifa69
05 nov. 2024

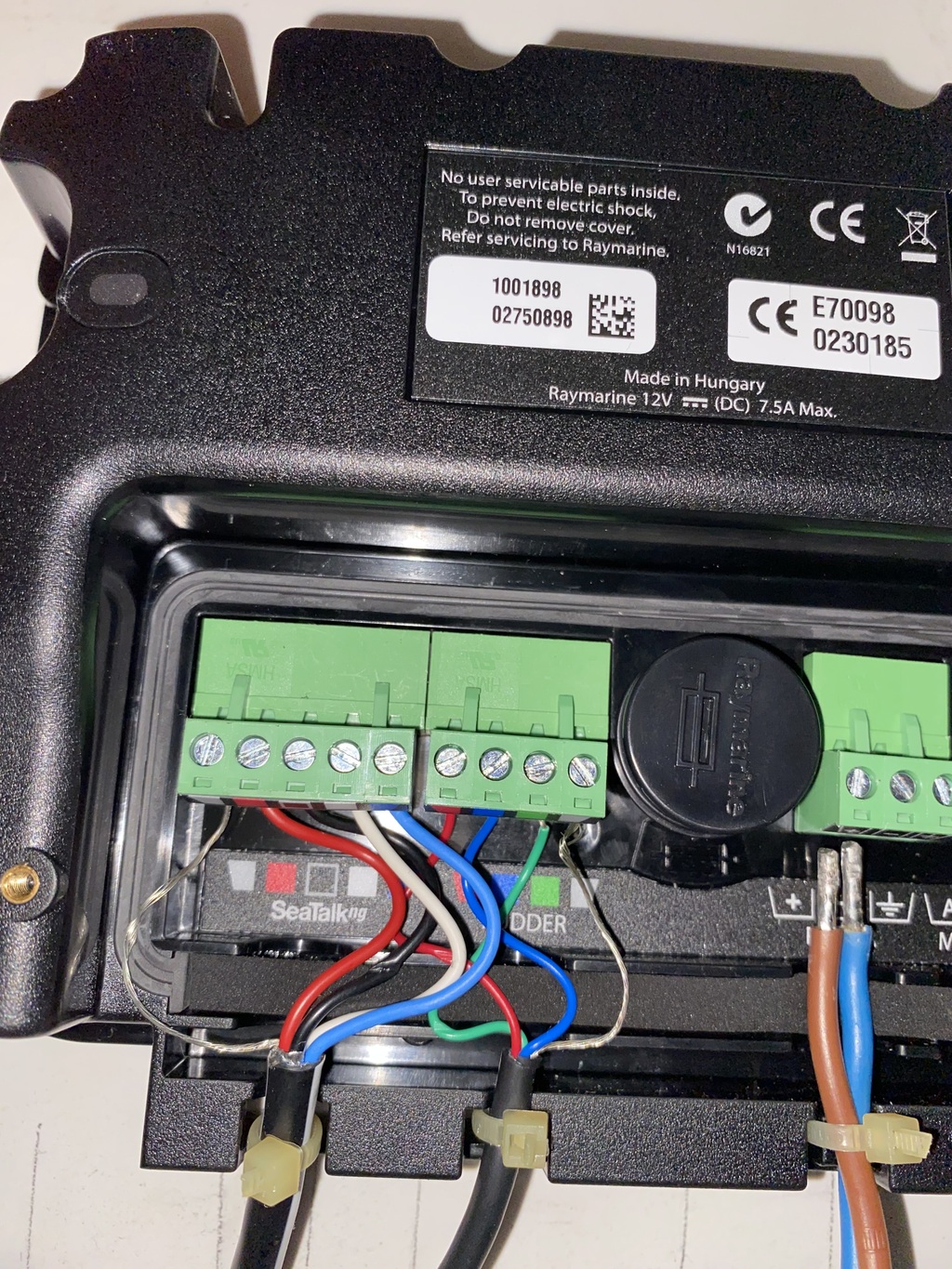

Pour vous, c’est du 2,5 ou 4 ?

cowboy bebop :à l'oeil du 2.5mm2 ·le 05 nov. 20:06
cowboy bebop :pas plus c'est sur. ·le 05 nov. 20:07
LeMoko:Comme il y a étamage sur le bout cela augmente un peu, je penche pour du 1.5 mm².Mais une mesure au pied à coulisse sera plus sur du 2.5mm² c'est 1.78mm de diamètre et pour du 1.5mm² c'est 1.38mm de diametre·le 05 nov. 21:34
Ajouter un commentairePublier
ChrisTarifa69ChrisTarifa69
05 nov. 2024

Ok. Merci
