Remplacement antenne GPS RS12

Bonjour,
Je crois (??) que l'antenne de mon traceur de bord est HS.
Le câble a l'air ok, l'écran s'allume, tout a l'air ok côté traceur, mais pas de point, et alarme sonore sur la VHF DSC.
Or, depuis le temps, Raymarine ne produit plus de RS12.
Par quoi pourrais-je remplacer cette antenne ?
Les nouvelles antennes Raymarine coûte le prix d'un bateau neuf ou presque ..
Et je ne me sers presque jamais de ce traceur obsolète, pas envie de me ruiner là dedans ..

Merci

L'équipage
#Finistère
Candide29Candide29
19 déc. 2022
courtox56courtox56
19 déc. 202219 déc. 2022

Bonsoir,
tu peux en trouver sur eBay à des prix raisonnables. Peut être prendre une antenne comlpatible.

www.ebay.fr[...]2765239

www.ebay.fr[...]7745048

Le connecteur est spécial: in 6-pin ce sont les trames NMEA directes, il doit être possible de trouver un connecteur et faire le câblage..

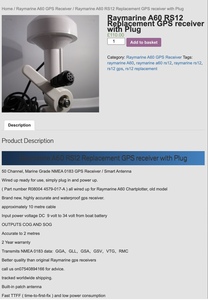

Voili voilà j'en ai un avec 50 canaux. Meilleure qualité, meilleure performance, meilleure précision.

www.gps-galore.co.uk[...]/

et d'autres;

second-wind.net[...]d-cable

Fais des recherches avec : "Raymarine A60 RS12 Replacement GPS receiver"

ou:

Part number R08004 4579-017-A

Par bricolage, si ton connecteur est démontable ou si tu coupes le câble pour connecter aux fils NMEA tu peux acheter n'importe quel GPS avec sortie GPS et faire le câblage.

Code couleur :
Couleur Description
Rouge positif alim. (V DC 9 V - 34 V)
Vert NMEA0183 sortie TX (RS-232)
Blanc NMEA0183 entrée RX (RS-232)
Noir négatif alim. (masse)
Noir isolé blindage / NMEA0183 négatif

Candide29:Je ne suis pas fan d'eBay mais effectivement certaines annonces semblent correspondre. J'vais réfléchir.Sinon je pourrais raccorder mon AIS (antenne GPS dédiée) au traceur, mais j'aimerais garder un ensemble GPS/traceur/VHF DSC/pilote indépendant de l'ensemble AIS/OpenCPN pour faire une sorte de redondance.Merci pour les tuyaux Courtox56.·le 21 déc. 2022 09:19
Ajouter un commentairePublier
ThiraThira
20 déc. 2022

Bonjour,
Il me semble que parfois, les antennes GPS ont une petite pile plate qu'on peut changer (difficilement car elle peut être soudée).
D'autre part, faire attention aux GPS "Raymarine" avec connexion Sea Talk, non compatibles avec NMEA.
J'ai une antenne RS12, que j'avais gardée,après cession du traceur A60, mais je ne garantis pas son bon état de marche. Si vous voulez essayer, je peux vous la donner.
Jacques

Candide29:Salut,J'ai lu cette histoire de pile sur STW, s'il arrête de pleuvoir 5minutes j'irai démonter la bête et voir ce qui se cache dedans.Merci pour ta proposition, c'est super sympa !! Si je ne m'en sors pas avec la mienne je t'enverrai un message alors. C'est cool !!A++·le 21 déc. 2022 09:15
Ajouter un commentairePublier
Candide29Candide29
24 déc. 2022

Hi,

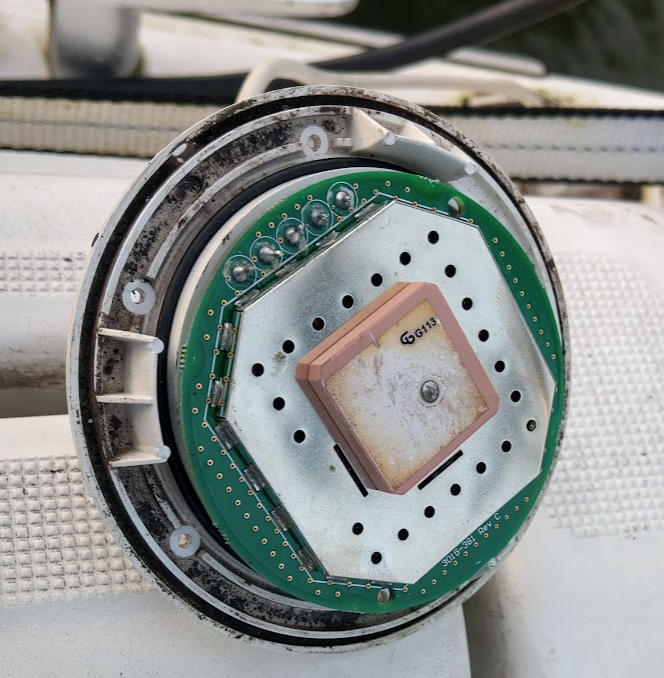

Aujourd'hui il ne pleuvait pas dans le Finistère .. démontage de l'antenne et recherche d'une pile dedans ..
A priori y'en a pas.

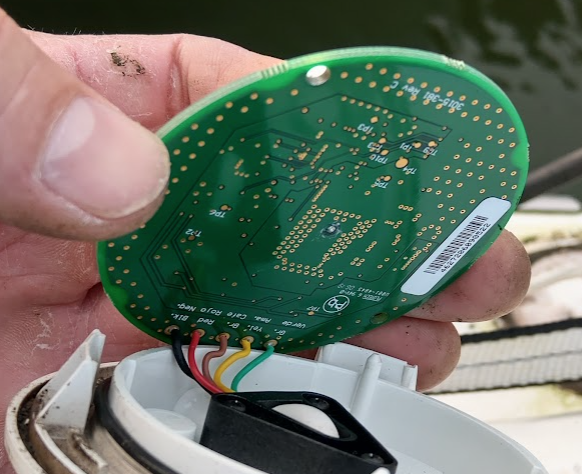

Ou alors sous ce cache anti parasites ?
Comme je ne retrouve pas ma pompe à dessouder j'en reste là pour le moment.

@Courtox56: j'ai branché la sortie NMEA0183 de mon AIS, ça marche. J'avais le choix entre deux sorties de l'AIS, une à 4800baud et l'autre à 38400 .. j'ai essayé 38400 en me disant que peut être j'allais récupérer les cibles AIS sur mon traceur anté diluvien A65 mais non ça marche pas .. en revanche avec la sortie 4800 j'ai un point GPS. Et ma VHF DSC le reçoit, donc c'est cool.

Ben6444Ben6444
02 avr. 202302 avr. 2023

Bonjour à tous,
J'ai le même problème que Candide29 a priori. Sinon je pourrais créer un nouveau post.

L'antenne RS12 est branché sur le A65 et de ce traceur part le cable NMEA relié à ma VHF 6800AIS.
Le traceur ne reçoit pas d'info de l'antenne. Les connexions entre la RS12 et le traceur sont bidouillés par l'ancien propriétaire et je ne sais pas si le système a fonctionné en l'état...
Les connexions entre la gaine blanche (antenne) et les 2 gaines noires (traceur) semblent respectées sauf pour le jaune (antenne) vers bleu (traceur) et vert (antenne) vers jaune (traceur).
Est-ce normal?

2eme question: je cherche à supprimer ce traceur A65 qui fait doublon avec une tablette. Puis-je connecter diretement l'antenne RS12 sur la VHF RO6800AIS ?

Merci pour votre aide

J-Marc:Courtox56 a donné plus haut, le 19 décembre exactement, l'identification des fils NMEA du RS12 qui te permettra de brancher directement ton récepteur gps RS12 à ta VHF. ·le 02 avr. 2023 15:31
Ben6444:Merci Jean Marc, je suppose donc que les antennes sont compatibles et que je connecte directement les cables restants rouges et noirs sur l'alimentation 12v :)·le 04 avr. 2023 20:06
Ajouter un commentairePublier
jp59jp59
03 juin 2023

Attention au "week rollover problem" sur les RS12 . Au terme de 1024 semaines (compteur sur 10 bits) le compteur revient à 0 soit 19.6 ans en arrière . Finis les calculs de marée sur votre traceur.
