Remontage d'une pompe à pied Plastimo double effet réf. 17494

C'est peut être celle ci... Si ça peut t'aider....
PL

Oui, il faut mettre les clapets dans le bon sens. Il est assez probable de se tromper (perso, j'avais fait des photos au démontage).
Avec tous ces joints, clapets et petits axes, plus ce p#*¥ de ressort qu'il faut maintenir en place pendant qu'on met deux vis (trop courtes) pour tenir le tout, il faut quatre mains et pas mal de jurons.
Au prix où c'est (~ 50 €), autant acheter une pompe neuve.

avec un serre joint de menuisier ça va tout seul si tous les joints sont bien graissés à la vaseline
attention ne jamais mettre cette pompe sous la flottaison pour alimenter un roubinet eau de mer
l'épaisseur de la coque deviendrait celle de la membrane
alain

J'ai effacé mes photos.
De mémoire, les 4 clapets sont identiques.
Du côté du branchement aspiration, ils sont tous les deux orientés pour être passants vers l'intérieur du corps de pompe. Du côté de l'autre branchement (refoulement), ils sont tous les deux orientés pour être passants vers l'extérieur du corps de pompe.
En fait, pour un même côté de branchement, les deux clapets sont disposés tête-bêche.

Super, tes explications plus le croquis comme support, je dois être capable de remonter ma pompe comme à l'origine du premier coup.

Merci nossi - Apparemment seuls les clapets me paraissent identiques...
Néanmoins dans le cas ou j'agresse un des miens au remontage, je garde ta proposition en mémoire.

et si c'est l'eau de mer il n'est pas près d'être vide
alain :-D

C'est à cause d'une fuite de l'une des 2 membranes qu' au moins 50 litres d'eau douce ( à bord, j'ai supprimé ce type de pompe pour l'eau de mer ) se sont répandus dans mes fonds !!

Merci rebia pour ta proposition;
Grace au croquis de Lulu2, la pompe doit être opérationnelle... Il ne me reste plus qu'à la tester en étanchéité et en fonctionnement une fois branchée au circuit d'eau.

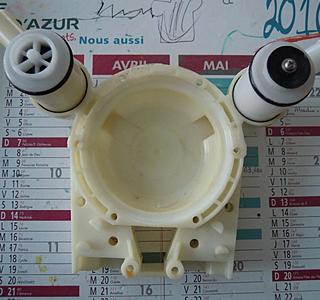

En pièce jointe les photos de la manip.
Encore merci aux intervenants.
Cordialement.

Bonjour,
Je reprends ce fil,car la vieille pompe Whale installée d'origine sur mon canot sous la flottaison depuis 20 ans à rendu l'âme ...par chance on s'est rendu compte de la fuite avant que le bateau ne se remplisse....J'ai acheté le modèle éco vendu par Bigship qui ressemble comme une soeur jumelle à la Whale...celle ci laisse passer une fuite sous l'axe de la pédale! Un copain m'a précisé que lors d'un montage sous la flottaison il ne fallait pas oublier de faire un col de cygne pour éviter de remplir le bateau en cas de fuite!
OK pour le montage...mais le magasin Bigship m'a remplacé la pompe défectueuse par une autre...qui présente la même fuite!
Je suppose qu'il n'y a aucune raison pour qu'une troisième pompe ne fuie pas?
Y a t il une manip que je ne fais pas correctement?

je suis en train d'équiper mon bateau pour qu'il consomme le moins possible d'élec, en plus j'aime pas les groupes d'eau électriques (le bruit, la conso, les pannes, il y a toujours un équipier ou même le capitaine pour l'oublier allumé en nav, bref !)
donc huile de coude (de genou) pour l'eau douce et l'eau de mer.

j'entends bien l'argument qui dit qu'une pompe à eau de mer sous la flottaison fait que si la membrane ou un joint lâche, c'est la cata.

on peut avoir une vanne sur le passe-coque ceci dit, ce qui limite ce problème au seul cas où on oublie la vanne ouverte alors qu'on quitte le bord.
comme pour les autres passe-coque sous la flottaison en somme !

bref la question est plutôt : qu'est ce que vous pensez d'avoir une seule pompe à pied pour l'évier de la cuisine, et une vanne 3 voies juste avant la pompe, avec un tuyau d'arrivée de la vache à eau, et l'autre de la prise d'eau de mer.
comme ça pas besoin de 2 pompes à pied !
vu que je vais pas en mettre 2 bonnes (prix + encombrement sous l'évier), l'autre solution serait de mettre une de ces petites pompes à la con qui ont 3l de débit, je trouve ça bof, quand même.

avais pas pensé au gaspillage d'eau douce, c'est vrai ! je me disais qu'il suffirait de pomper un peu au début pour rincer le tuyau...
il faut 2 circuits séparés, pompe / tuyau / robinet.
j'ai déjà les 2 robinets en plus ^^ restera plus qu'à décider : 2 petites pompes, ou 1 avec bon débit genre plastimo 15L et une petite, ou bien 2 bonnes (bonjour les frais !)
et si une bonne et une petite, laquelle sur quel circuit.
merci pour ce conseil avisé :))
bastien
