Remontage arbre à cames Volvo MD 2020

J'ai l'impression que cet anneau n'est pas souvent démonté !!!
J'ai beau essayer dans tous les sens, je ne vois comment le remettre et me demande si c'est bien son emplacement!
Je ne vois rien dans le manuel d'atelier.
Si quelqu'un peut me confirmer que c'est bien le bon emplacement ...
Merci.
Laurent

Bonjour Le Moko,

Merci pour ta réponse.

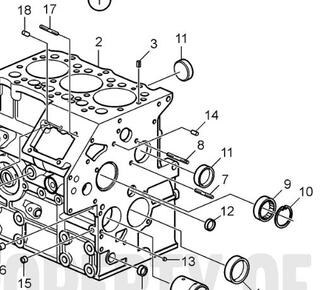

Je comprends bien ce que tu veux dire mais d'après cette autre vue, l'anneau ne va pas à l'extérieur pour maintenir le roulement. C'est la pièce N° 8 qui permet de bloquer le roulement extérieur.
Laurent

Très bien pour le PDF. Il est plus récent et plus clair que le mien.
Entre temps je suis allé au moteur pour vérifier :
La pièce 8 sert bien à arrêter le roulement extérieur de l'arbre à cames mais la pièce que je voulais mettre à l'intérieur ne va pas à cet endroit.

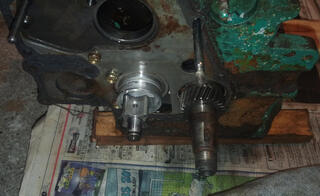

C'est une pièce qui va autour du corps de la pompe à huile d'après une photo que j'ai faite lors du démontage. On la distingue en sur-épaisseur et c'est exactement le diamètre.
J'approfondis demain ...
Merci et bonne soirée - nuit.
Laurent

Ben ça dépend des vieux... Perso, c'est devenu un réflexe: dès que je démonte quelque chose, c'est photo à toutes les étapes. Avant le smartphone, je dessinais...
VdB

Bonjour,
C'est vrai que j'aurais du prendre plus de photos ou ... ne pas oublier comment c'était monté.
En plus de ne pas prendre de photo, on oublie ... en étant vieux !
J'ai vérifié le montage et retrouvé l'anneau qui va à l'intérieur; il était sous mes yeux mais ... l'age!

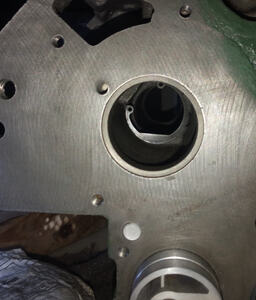

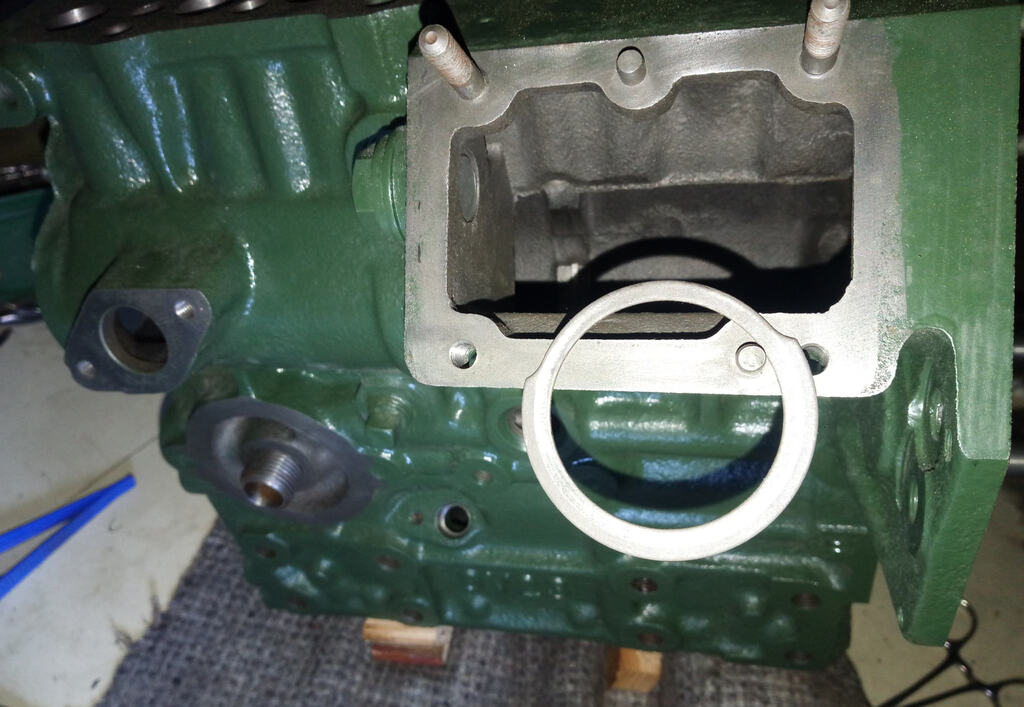

Voilà quelques photos de l'anneau et de son positionnement :

Merci pour votre aide.
A bientôt pour la suite (fin du moteur et le Chassiron en cours de démontage ...).

Laurent
